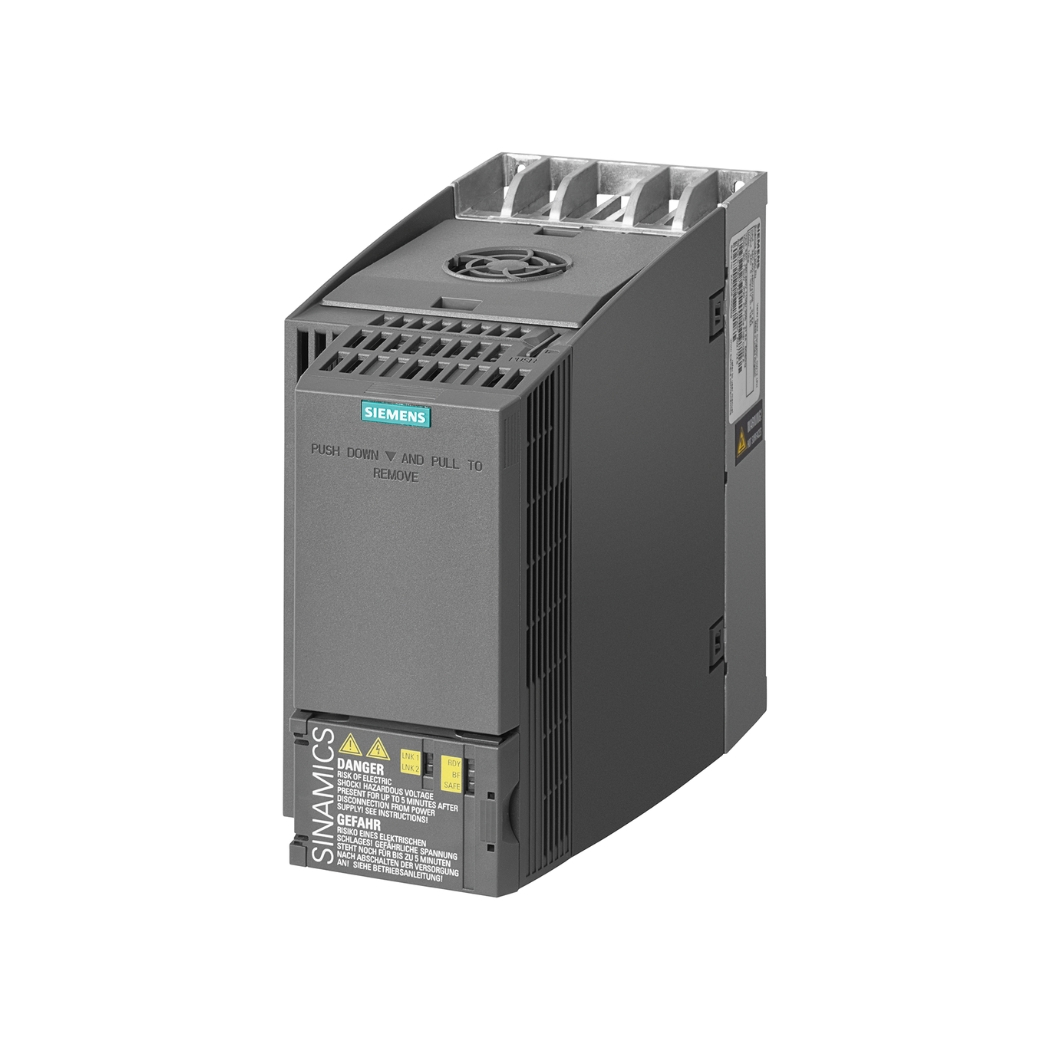

6SL3210-1KE13-2UF2 Siemens G120C 3P 1.1kW, giải pháp biến tần nhỏ gọn và mạnh mẽ từ Siemens, chính là chìa khóa vàng mở ra cánh cửa nâng cao hiệu suất, tiết kiệm năng lượng và tối ưu hóa quy trình vận hành cho hệ thống truyền động của bạn, được phân phối chính hãng bởi thanhthienphu.vn.

Hãy cùng khám phá làm thế nào bộ điều khiển tần số Siemens G120C này có thể trở thành trợ thủ đắc lực, giúp bạn vượt qua những thách thức trong ngành công nghiệp hiện đại, mang đến sự ổn định và phát triển bền vững cho doanh nghiệp, với sự hỗ trợ từ chuyên gia biến tần công nghiệp và giải pháp tự động hóa.

1. Khám phá cấu tạo ưu việt của Biến tần 6SL3210-1KE13-2UF2

• Khung vỏ (Housing): Được chế tạo từ vật liệu nhựa kỹ thuật cao cấp kết hợp kim loại, khung vỏ của G120C 1.1kW vừa đảm bảo độ cứng vững, chịu va đập tốt, vừa có khả năng tản nhiệt hiệu quả. Thiết kế đạt cấp bảo vệ IP20, phù hợp lắp đặt trong môi trường tủ điện công nghiệp, bảo vệ các linh kiện điện tử nhạy cảm bên trong khỏi bụi bẩn và tiếp xúc vô tình. Các đường nét thiết kế tinh tế, hiện đại cũng là một điểm cộng, thể hiện đẳng cấp của thương hiệu Siemens.
• Module Công suất (Power Module – PM): Đây là trái tim của biến tần, nơi diễn ra quá trình biến đổi điện áp AC thành DC và sau đó nghịch lưu thành AC với tần số và điện áp thay đổi để điều khiển tốc độ động cơ. Module công suất của 6SL3210-1KE13-2UF2 được thiết kế tối ưu với các linh kiện bán dẫn công suất IGBT thế hệ mới nhất, cho hiệu suất chuyển đổi năng lượng cao, tổn hao thấp, giúp tiết kiệm điện năng và giảm nhiệt lượng tỏa ra. Hệ thống tản nhiệt thụ động (hoặc kết hợp quạt cho các dòng công suất lớn hơn) được tính toán kỹ lưỡng đảm bảo biến tần hoạt động ổn định ngay cả trong điều kiện môi trường khắc nghiệt.
• Module Điều khiển (Control Unit – CU): Đây là bộ não của biến tần, chứa vi xử lý tốc độ cao, bộ nhớ và các mạch logic thực hiện các thuật toán điều khiển phức tạp (V/f, Vector SLVC), xử lý tín hiệu vào/ra, thực hiện các chức năng bảo vệ và giao tiếp truyền thông. Module điều khiển của G120C được tích hợp sẵn các cổng truyền thông Profinet IO và USS/Modbus RTU, cùng với các terminal DI/DO, AI/AO, giúp kết nối linh hoạt với PLC, HMI, cảm biến và cơ cấu chấp hành. Đặc biệt, module này còn tích hợp sẵn chức năng an toàn STO, một ưu điểm vượt trội so với nhiều dòng biến tần khác cùng phân khúc.
• Terminal kết nối: Các terminal đấu nối dây động lực (L1, L2, L3, U, V, W, DC+, DC-) và dây điều khiển (DI, DO, AI, AO, Truyền thông) được bố trí khoa học, rõ ràng, dễ dàng tiếp cận và thao tác. Kiểu đấu nối dạng vít kẹp chắc chắn, đảm bảo tiếp xúc tốt, giảm nguy cơ lỏng lẻo gây sự cố. Siemens cũng chú trọng đến các yếu tố an toàn điện trong thiết kế terminal.
• Giao diện lắp đặt màn hình vận hành (Operator Panel Interface): Biến tần G120C có sẵn vị trí và cổng kết nối để lắp đặt các màn hình vận hành tùy chọn như BOP-2 (Basic Operator Panel) hoặc IOP-2 (Intelligent Operator Panel). Việc này cho phép người dùng dễ dàng cài đặt thông số, giám sát trạng thái hoạt động và chẩn đoán lỗi trực tiếp tại biến tần mà không cần kết nối máy tính, rất tiện lợi cho quá trình commissioning và bảo trì.
• Thiết kế tản nhiệt thông minh: Với kích thước Frame Size FSA nhỏ gọn, 6SL3210-1KE13-2UF2 sử dụng hệ thống tản nhiệt thụ động hiệu quả, loại bỏ sự cần thiết của quạt là

2. Những tính năng đột phá giúp 6SL3210-1KE13-2UF2

• Điều khiển Vector không cảm biến (Sensorless Vector Control – SLVC): Bên cạnh chế độ điều khiển V/f truyền thống phù hợp cho các ứng dụng bơm, quạt, chế độ SLVC mang lại khả năng điều khiển mô-men xoắn vượt trội ngay cả ở tốc độ thấp. Điều này đặc biệt hữu ích cho các ứng dụng đòi hỏi mô-men khởi động lớn hoặc cần duy trì tốc độ ổn định khi tải thay đổi như băng tải, máy trộn, máy đùn. SLVC giúp cải thiện đáng kể độ chính xác và đáp ứng của hệ thống mà không cần sử dụng encoder, tiết kiệm chi phí và đơn giản hóa lắp đặt.
• Chức năng tiết kiệm năng lượng thông minh (ECO Mode): Nhận thức rõ gánh nặng chi phí năng lượng trong sản xuất, Siemens đã tích hợp các chế độ tiết kiệm năng lượng tiên tiến vào G120C. Chế độ ECO tự động điều chỉnh điện áp đầu ra (V/f ECO) dựa trên mức tải thực tế, giảm tổn hao trong động cơ và biến tần khi hoạt động ở chế độ non tải hoặc tải nhẹ. Ngoài ra, chức năng “Hibernation Mode” (Ngủ đông) cho phép biến tần tự động dừng hoạt động khi không có yêu cầu điều khiển trong một khoảng thời gian cài đặt và tự khởi động lại khi cần, lý tưởng cho các ứng dụng bơm tăng áp hoặc hệ thống thông gió hoạt động không liên tục. Nghiên cứu thực tế từ Siemens cho thấy các chức năng này có thể giúp tiết kiệm đến 30% điện năng tiêu thụ trong một số ứng dụng nhất định.
• An toàn tích hợp chuẩn quốc tế (Integrated Safety – STO): An toàn lao động là ưu tiên hàng đầu. 6SL3210-1KE13-2UF2 tích hợp sẵn chức năng Safe Torque Off (STO) đạt chuẩn SIL 2 (Safety Integrity Level 2) theo EN 61800-5-2. Chức năng này cho phép ngắt mô-men xoắn đầu ra của biến tần một cách an toàn, ngăn động cơ khởi động không mong muốn mà không cần sử dụng các contactor an toàn bên ngoài. Điều này không chỉ nâng cao mức độ an toàn cho người vận hành và máy móc mà còn giúp tiết kiệm đáng kể chi phí lắp đặt, không gian tủ điện và thời gian đi dây.
• Giao tiếp truyền thông đa dạng: Khả năng tích hợp liền mạch vào hệ thống tự động hóa là một yêu cầu quan trọng. G120C 1.1kW hỗ trợ sẵn các giao thức truyền thông công nghiệp phổ biến nhất: PROFINET IO (chuẩn truyền thông Ethernet công nghiệp hàng đầu của Siemens và thế giới), USS và Modbus RTU (giao thức nối tiếp phổ biến). Điều này cho phép biến tần dễ dàng kết nối và trao đổi dữ liệu với hầu hết các loại PLC, HMI trên thị trường, tạo điều kiện thuận lợi cho việc giám sát, điều khiển và thu thập dữ liệu vận hành từ xa.
• Độ bền và khả năng chịu đựng môi trường: Được thiết kế cho môi trường công nghiệp, G120C có dải nhiệt độ hoạt động rộng, các bo mạch được phủ lớp bảo vệ (coated PCB) giúp tăng khả năng chống chịu ẩm ướt, bụi bẩn và hóa chất nhẹ, đảm bảo hoạt động ổn định và tuổi thọ cao. Bộ lọc EMC Class A tích hợp cũng góp phần tăng cường độ tin cậy của hệ thống.

3. Hướng dẫn chi tiết kết nối 6SL3210-1KE13-2UF2 với phần mềm TIA Portal

A. Yêu cầu chuẩn bị:

1. Máy tính cài đặt phần mềm TIA Portal (phiên bản tương thích với firmware của biến tần) và gói SINAMICS Startdrive.
2. Biến tần 6SL3210-1KE13-2UF2 Siemens G120C 3P 1.1kW.
3. Cáp Ethernet tiêu chuẩn (đối với kết nối PROFINET).
4. Nguồn cấp cho biến tần và máy tính.

B. Các bước thực hiện kết nối (qua PROFINET):

Bước 1: Tạo dự án mới hoặc mở dự án hiện có trong TIA Portal: Khởi động TIA Portal, chọn ‘Create new project’ hoặc ‘Open existing project’. Đặt tên và chọn vị trí lưu trữ cho dự án của bạn.

Bước 2: Thêm thiết bị biến tần vào cấu hình phần cứng:

• Trong giao diện ‘Project view’, chuyển đến ‘Devices & networks’.
• Nhấp vào ‘Add new device’.
• Trong cửa sổ mới, chọn ‘Drives’ -> ‘SINAMICS drives’ -> ‘SINAMICS G120C’.
• Tìm và chọn đúng mã biến tần 6SL3210-1KE13-2UF2 cùng với phiên bản firmware tương ứng (thông tin này có trên nhãn sản phẩm hoặc có thể đọc trực tiếp từ biến tần nếu đã kết nối online). Nếu không chắc chắn, bạn có thể chọn phiên bản gần nhất hoặc thực hiện ‘Upload device as new station’ sau khi kết nối online.
• Nhấp ‘Add’ để thêm biến tần vào cấu hình phần cứng của dự án.

Bước 3: Cấu hình địa chỉ IP và tên PROFINET:

• Nhấp đúp vào biểu tượng biến tần G120C vừa thêm trong ‘Network view’ hoặc ‘Device view’.
• Trong cửa sổ ‘Properties’ ở phía dưới, điều hướng đến ‘PROFINET interface [X1]’ -> ‘Ethernet addresses’.
• Đặt địa chỉ IP (IP address) và mặt nạ mạng con (Subnet mask) cho biến tần, đảm bảo địa chỉ này là duy nhất trong mạng và cùng dải mạng với PLC (nếu có) và máy tính kỹ thuật (PG/PC). Ví dụ: IP 192.168.0.10, Subnet 255.255.255.0.
• Trong mục ‘PROFINET’, đảm bảo tùy chọn ‘Generate PROFINET device name automatically’ được chọn hoặc đặt tên thiết bị (Device name) theo quy ước của dự án. Tên này quan trọng để PLC nhận diện biến tần trên mạng PROFINET.

Bước 4: Kết nối vật lý và thiết lập giao diện PG/PC:

• Kết nối cáp Ethernet từ cổng mạng trên máy tính của bạn đến một trong hai cổng PROFINET trên biến tần G120C.
• Trong TIA Portal, vào menu ‘Options’ -> ‘Settings’ -> ‘PG/PC interface’.
• Chọn loại giao diện là ‘PN/IE’ (PROFINET/Industrial Ethernet).
• Chọn card mạng trên máy tính mà bạn đang sử dụng để kết nối với biến tần.
• Nhấp ‘OK’.

Bước 5: Kết nối Online và tải cấu hình xuống biến tần:

• Chọn đối tượng biến tần G120C trong ‘Project tree’.
• Nhấp vào biểu tượng ‘Go online’ (hình chiếc kính có phích cắm màu cam) trên thanh công cụ.
• TIA Portal sẽ quét mạng để tìm thiết bị. Nếu cấu hình IP và tên PROFINET chưa được gán cho biến tần vật lý, bạn có thể cần sử dụng chức năng ‘Online’ -> ‘Accessible devices’ để tìm biến tần và gán cấu hình mạng cho nó (‘Assign IP address’, ‘Assign PROFINET device name’).
• Sau khi kết nối online thành công (các biểu tượng trạng thái chuyển sang màu xanh lá), chọn đối tượng biến tần và nhấp vào biểu tượng ‘Download to device’ (mũi tên chỉ xuống thiết bị).
• Làm theo các bước hướng dẫn trên màn hình để tải cấu hình phần cứng và thông số mạng xuống biến tần. Quá trình này có thể yêu cầu dừng biến tần (nếu đang chạy).

4. Bí quyết lập trình cơ bản cho bộ biến tần 6SL3210-1KE13-2UF2

A. Phương pháp lập trình/cài đặt:

• Sử dụng màn hình BOP-2/IOP-2 (Tùy chọn): Phù hợp cho việc cài đặt nhanh, chỉnh sửa thông số cơ bản tại chỗ mà không cần máy tính. Giao diện menu đơn giản, điều hướng bằng các phím bấm.
• Sử dụng phần mềm SINAMICS Startdrive (trong TIA Portal): Phương pháp mạnh mẽ và được khuyến nghị nhất. Giao diện đồ họa trực quan, có trình hướng dẫn cài đặt (Commissioning Wizard), quản lý thông số theo danh sách hoặc theo chức năng, cung cấp công cụ phân tích, chẩn đoán lỗi chi tiết.
• Sử dụng phần mềm STARTER (Độc lập): Công cụ commissioning chuyên dụng của Siemens, cung cấp các tính năng tương tự Startdrive nhưng hoạt động độc lập không cần TIA Portal.

B. Các bước lập trình cơ bản (Sử dụng Startdrive trong TIA Portal):

Bước 1: Chạy trình hướng dẫn cài đặt (Commissioning Wizard):

• Sau khi kết nối online với biến tần trong TIA Portal, nhấp đúp vào đối tượng biến tần để mở công cụ Startdrive.
• Trong cửa sổ Startdrive, tìm và chọn ‘Commissioning wizard’. Trình hướng dẫn này sẽ dẫn dắt bạn qua các bước cài đặt quan trọng nhất.

Bước 2: Cài đặt chế độ điều khiển (Control Mode):

Wizard sẽ hỏi bạn chọn phương pháp điều khiển mong muốn. Các lựa chọn phổ biến cho 6SL3210-1KE13-2UF2 là:

• [0] V/f control with linear characteristic: Thường dùng cho tải có mô-men không đổi (băng tải, máy nén).
• [2] V/f control with parabolic characteristic: Tối ưu cho tải có mô-men thay đổi theo bình phương tốc độ (bơm, quạt).
• [20] Sensorless vector control (SLVC) for induction motors: Cho các ứng dụng đòi hỏi mô-men khởi động cao, đáp ứng nhanh và điều khiển tốc độ chính xác hơn mà không cần encoder.

Lựa chọn phù hợp nhất với ứng dụng của bạn.

Bước 3: Nhập thông số động cơ (Motor Data): Đây là bước CỰC KỲ QUAN TRỌNG để biến tần điều khiển động cơ chính xác và hiệu quả.

Bạn có thể chọn động cơ từ catalogue Siemens tích hợp sẵn (nếu sử dụng động cơ Siemens) hoặc nhập thủ công các thông số từ nhãn động cơ (nameplate):

• Điện áp định mức (Rated motor voltage – p0304)
• Dòng điện định mức (Rated motor current – p0305)
• Công suất định mức (Rated motor power – p0307)
• Tần số định mức (Rated motor frequency – p0310)
• Tốc độ định mức (Rated motor speed – p0311)
• Hệ số công suất (cos phi) định mức (Rated motor power factor – p0308) (Nếu có)
• Kiểu kết nối động cơ (Sao/Tam giác) (Motor connection type – p0314)

Nhập chính xác các giá trị này. Sai lệch thông số động cơ có thể dẫn đến vận hành kém hiệu quả, phát nhiệt hoặc lỗi.

Bước 4: Thực hiện nhận dạng động cơ (Motor Identification – Motor ID): Sau khi nhập thông số, biến tần cần thực hiện một quy trình tự động để đo đạc và tối ưu hóa các tham số điều khiển dựa trên động cơ thực tế đang kết nối.

• Trong wizard hoặc menu ‘Commissioning’ -> ‘Motor identification’, chọn chế độ nhận dạng phù hợp (thường là ‘Complete identification at standstill’ – nhận dạng hoàn toàn khi đứng yên).
• Đảm bảo động cơ có thể quay tự do một chút (nếu chọn chế độ có quay) và không có tải nặng.
• Kích hoạt quá trình Motor ID. Biến tần sẽ phát các tín hiệu điện áp và đo dòng phản hồi. Quá trình này thường mất vài chục giây đến vài phút.
• Sau khi hoàn thành, các thông số tối ưu sẽ được tự động lưu lại. Bước này rất quan trọng, đặc biệt khi sử dụng chế độ SLVC.

Bước 5: Cài đặt các thông số vận hành cơ bản:

• Thời gian tăng tốc (Ramp-up time – p1120): Thời gian để động cơ tăng tốc từ 0 đến tốc độ tối đa. Cài đặt phù hợp với quán tính tải và yêu cầu quy trình.
• Thời gian giảm tốc (Ramp-down time – p1121): Thời gian để động cơ giảm tốc từ tốc độ tối đa về 0.
• Giới hạn tốc độ tối thiểu/tối đa (Minimum/Maximum speed – p1080/p1082): Đặt giới hạn phạm vi hoạt động tốc độ cho động cơ.
• Lựa chọn nguồn đặt tốc độ (Setpoint source): Xác định tín hiệu nào sẽ điều khiển tốc độ (ví dụ: Ngõ vào Analog AI1, truyền thông Profinet, màn hình BOP/IOP…).
• Lựa chọn lệnh Chạy/Dừng (Command source): Xác định tín hiệu nào sẽ ra lệnh Chạy/Dừng (ví dụ: Ngõ vào số DI1, truyền thông Profinet, màn hình BOP/IOP…).

Bước 6: Cấu hình các chức năng bổ sung (Tùy chọn):

• Cài đặt các ngõ vào/ra số và tương tự (DI/DO/AI/AO) cho các chức năng cụ thể (ví dụ: lỗi ngoài, chạy tốc độ cố định, tín hiệu phản hồi tốc độ…).
• Kích hoạt và cấu hình chức năng an toàn STO (nếu cần).
• Cài đặt các chức năng bảo vệ động cơ và biến tần (quá dòng, quá áp, thấp áp, quá nhiệt…).
• Cấu hình truyền thông Profinet/USS/Modbus (nếu sử dụng).

Bước 7: Lưu thông số: Sau khi hoàn tất cài đặt, điều quan trọng là phải lưu các thông số vào bộ nhớ non-volatile (bộ nhớ không bị mất khi mất điện) của biến tần.

• Trong Startdrive, vào menu ‘Online’ -> ‘Save project’ (lưu vào dự án TIA) và quan trọng hơn là ‘Parameter’ -> ‘Save parameters in non-volatile memory’ hoặc biểu tượng đĩa mềm trên thanh công cụ commissioning.
• Trên BOP/IOP, tìm đến thông số p0971 và đặt giá trị là 1 để lưu.
