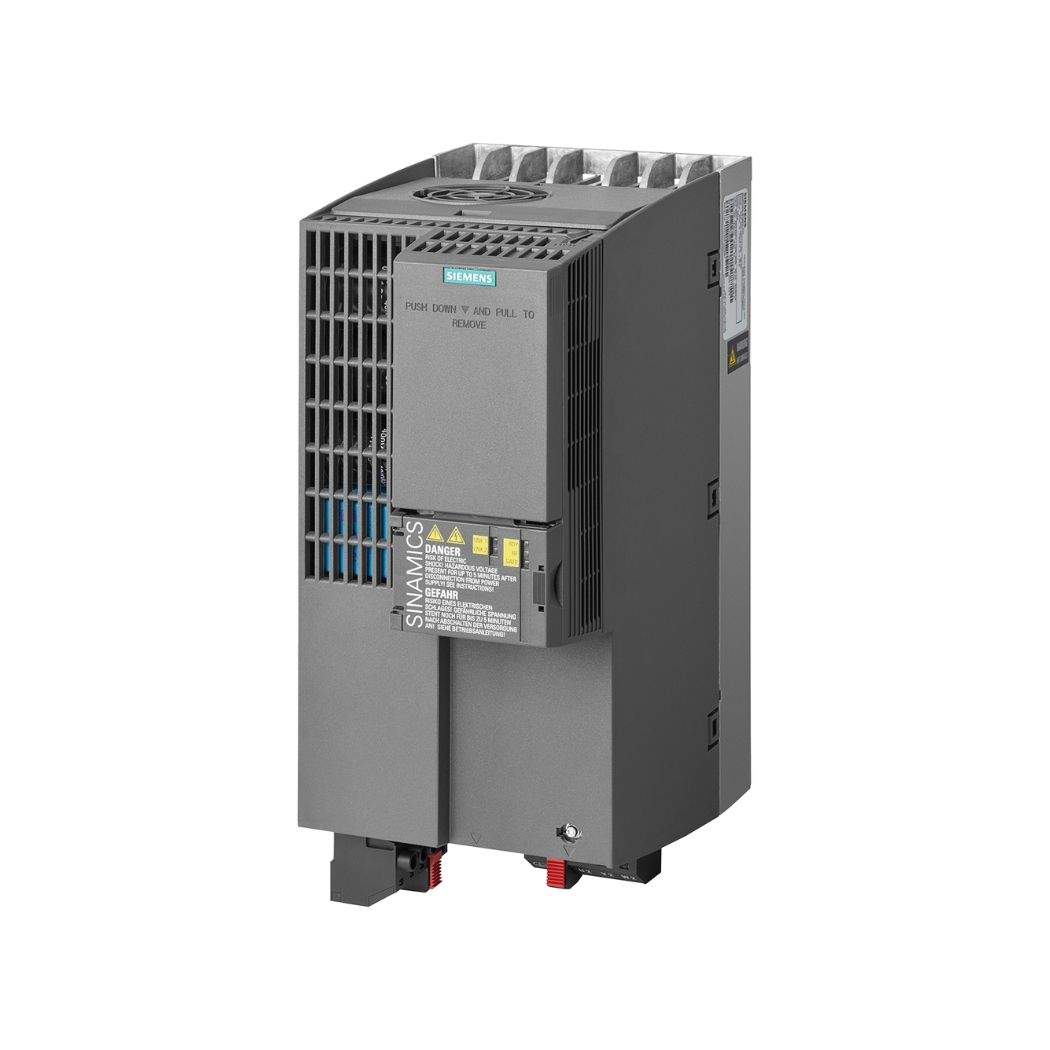

6SL3210-1KE22-6UB1 SINAMICS G120C 11kW, bộ biến tần mạnh mẽ và linh hoạt từ Siemens, chính là giải pháp hoàn hảo để nâng tầm hiệu suất cho hệ thống truyền động của bạn.
thanhthienphu.vn tin rằng sản phẩm này mang đến sự kết hợp tối ưu giữa công nghệ tiên tiến, độ tin cậy vượt trội và khả năng tiết kiệm năng lượng đáng kể, giúp các kỹ sư, nhà quản lý và chủ doanh nghiệp tối ưu hóa quy trình sản xuất, giảm chi phí vận hành và tăng cường sức cạnh tranh trên thị trường.
1. Thông Tin Chi Tiết Về 6SL3210-1KE22-6UB1 SINAMICS G120C 11kW
| Thông số kỹ thuật | Chi tiết |
|---|---|
| Mã sản phẩm | 6SL3210-1KE22-6UB1 |
| Dòng sản phẩm | SINAMICS G120C |
| Công suất định mức | 11 kW (15 HP) |
| Điện áp đầu vào | 3 pha 380-480 V AC (+10% / -15%) |
| Tần số đầu vào | 47-63 Hz |
| Dòng điện đầu ra định mức | 26 A |
| Tần số đầu ra | 0-550 Hz |
| Khả năng quá tải | 150% trong 60 giây, 200% trong 3 giây |
| Chế độ điều khiển | V/f, Vector không cảm biến (SLVC), Vector có cảm biến (tùy chọn) |
| Cấp bảo vệ | IP20 |
| Nhiệt độ hoạt động | -10°C đến +40°C (không giảm công suất), +40°C đến +60°C (giảm công suất) |
| Giao tiếp truyền thông | USS, Modbus RTU, PROFIBUS DP (tùy chọn), PROFINET (tùy chọn) |
| Chức năng an toàn tích hợp | STO (Safe Torque Off) SIL 2 theo tiêu chuẩn IEC 61508, PL c theo tiêu chuẩn EN ISO 13849-1 |
| Kích thước (Cao x Rộng x Sâu) | 293 x 140 x 207 mm |
| Trọng lượng | 5.2 kg |
| Tiêu chuẩn | CE, UL, cUL, RoHS, EAC |
2. Cấu Tạo Sản Phẩm 6SL3210-1KE22-6UB1 SINAMICS G120C 11kW
Biến tần SINAMICS G120C 11kW được thiết kế với triết lý đơn giản nhưng mạnh mẽ, kết hợp giữa độ bền vượt trội và tính dễ sử dụng.
Khối công suất (Power Module):
- Đây là “trái tim” của biến tần, nơi diễn ra quá trình biến đổi điện năng.
- Sử dụng các linh kiện bán dẫn công suất IGBT (Insulated Gate Bipolar Transistor) thế hệ mới nhất của Siemens, đảm bảo hiệu suất cao, tổn hao thấp và độ bền vượt trội.
- Thiết kế tản nhiệt tối ưu, giúp biến tần hoạt động ổn định trong môi trường khắc nghiệt.
Khối điều khiển (Control Unit):
- Là “bộ não” của biến tần, thực hiện các chức năng điều khiển và giám sát.
- Sử dụng bộ vi xử lý mạnh mẽ, cho phép thực hiện các thuật toán điều khiển phức tạp như V/f, vector không cảm biến (SLVC), và vector có cảm biến (tùy chọn).
- Tích hợp sẵn các cổng giao tiếp truyền thông như USS, Modbus RTU, giúp dễ dàng kết nối với các hệ thống điều khiển và giám sát khác.
- Có thể mở rộng thêm các module giao tiếp PROFIBUS DP, PROFINET (tùy chọn).
Khối giao diện người dùng (Operator Panel – BOP-2):
- Cho phép người dùng dễ dàng cài đặt, theo dõi và điều khiển biến tần.
- Màn hình LCD hiển thị rõ ràng các thông số hoạt động, trạng thái lỗi, và các thông báo khác.
- Các nút bấm được bố trí trực quan, dễ sử dụng.
Các cổng kết nối:
- Cổng kết nối nguồn đầu vào (AC Input): Kết nối với nguồn điện 3 pha.
- Cổng kết nối đầu ra động cơ (Motor Output): Kết nối với động cơ.
- Cổng kết nối điện trở hãm (Braking Resistor): Kết nối với điện trở hãm (tùy chọn), giúp tiêu tán năng lượng khi động cơ hoạt động ở chế độ hãm.
- Cổng kết nối cảm biến (Encoder): Kết nối với cảm biến tốc độ (tùy chọn), cho phép điều khiển vector có cảm biến.
- Các cổng kết nối tín hiệu điều khiển (Digital Inputs/Outputs, Analog Inputs/Outputs): Cho phép kết nối với các cảm biến, công tắc, và các thiết bị ngoại vi khác.
Vỏ máy:
- Được làm bằng vật liệu chắc chắn, có khả năng chống chịu va đập và rung động.
- Thiết kế nhỏ gọn, tiết kiệm không gian lắp đặt.
- Cấp bảo vệ IP20, chống bụi và vật rắn xâm nhập.
3. Các Tính Năng Chính Của 6SL3210-1KE22-6UB1 SINAMICS G120C
Tại thanhthienphu.vn, chúng tôi tin rằng SINAMICS G120C 11kW không chỉ là một biến tần thông thường, mà là một giải pháp toàn diện, mang đến những tính năng vượt trội, giúp bạn giải quyết những thách thức trong sản xuất và vận hành.
Điều khiển Vector Không Cảm Biến (Sensorless Vector Control – SLVC):
- Cho phép điều khiển chính xác tốc độ và mô-men xoắn của động cơ mà không cần sử dụng cảm biến tốc độ.
- Tối ưu hóa hiệu suất động cơ, giảm thiểu tổn hao năng lượng.
- Đặc biệt hữu ích trong các ứng dụng không yêu cầu độ chính xác quá cao về vị trí, hoặc trong các môi trường khắc nghiệt, nơi việc lắp đặt cảm biến gặp khó khăn.
Điều khiển V/f (Voltage/Frequency):
- Chế độ điều khiển đơn giản, dễ cài đặt và sử dụng.
- Phù hợp với các ứng dụng không yêu cầu điều khiển tốc độ chính xác, như bơm, quạt.
- Giúp tiết kiệm năng lượng đáng kể so với việc sử dụng các phương pháp điều khiển truyền thống như van tiết lưu, damper.
Chức năng an toàn tích hợp STO (Safe Torque Off):
- Đảm bảo an toàn cho người vận hành và thiết bị.
- Khi được kích hoạt, STO sẽ ngắt nguồn điện đến động cơ một cách an toàn, ngăn chặn các chuyển động không mong muốn.
- Đạt tiêu chuẩn an toàn SIL 2 (IEC 61508) và PL c (EN ISO 13849-1).
Tích hợp các chức năng bảo vệ:
- Bảo vệ quá tải, quá dòng, quá áp, thấp áp, mất pha, quá nhiệt, và nhiều chức năng bảo vệ khác.
- Giúp kéo dài tuổi thọ của biến tần và động cơ.
- Giảm thiểu nguy cơ hỏng hóc và thời gian dừng máy.
Khả năng giao tiếp linh hoạt:
- Hỗ trợ các giao thức truyền thông phổ biến như USS, Modbus RTU.
- Tùy chọn mở rộng PROFIBUS DP, PROFINET.
- Dễ dàng tích hợp vào các hệ thống điều khiển và giám sát hiện có.
Tiết kiệm năng lượng:
- Tối ưu hóa hiệu suất động cơ.
- Giảm thiểu tổn hao năng lượng trong quá trình hoạt động.
- Giúp giảm chi phí tiền điện đáng kể.
Chế độ ECO:
- Tự động điều chỉnh các thông số để tối ưu hóa hiệu suất năng lượng
- Phù hợp cho những ứng dụng không cần điều khiển tốc độ qua chính xác
Dễ dàng cài đặt và vận hành:
- Giao diện người dùng thân thiện.
- Các thông số được tổ chức một cách logic, dễ hiểu.
- Có sẵn các macro ứng dụng, giúp đơn giản hóa quá trình cài đặt.
4. Hướng Dẫn Kết Nối 6SL3210-1KE22-6UB1 SINAMICS G120C Với Phần Mềm
Chúng tôi hiểu rằng việc kết nối biến tần với phần mềm để cấu hình, giám sát và điều khiển là một bước quan trọng. Vì vậy, chúng tôi mang đến hướng dẫn chi tiết, từng bước, giúp các kỹ sư, kỹ thuật viên và nhà quản lý dễ dàng thực hiện:
Bước 1: Chuẩn bị:
Biến tần SINAMICS G120C 11kW (6SL3210-1KE22-6UB1).
Máy tính cài đặt hệ điều hành Windows.
Phần mềm STARTER hoặc TIA Portal của Siemens (tải về từ trang web chính thức của Siemens).
Cáp kết nối:
- Nếu sử dụng STARTER: Cáp USB hoặc cáp Ethernet (tùy thuộc vào phiên bản biến tần).
- Nếu sử dụng TIA Portal: Cáp Ethernet.
Bước 2: Kết nối phần cứng:
- Kết nối cáp từ cổng giao tiếp trên biến tần (ví dụ: cổng USB hoặc Ethernet) đến cổng tương ứng trên máy tính.
- Cấp nguồn cho biến tần.
Bước 3: Cài đặt phần mềm (nếu chưa có):
- Chạy file cài đặt của STARTER hoặc TIA Portal.
- Làm theo hướng dẫn trên màn hình để hoàn tất quá trình cài đặt.
Bước 4: Kết nối với biến tần:
Mở phần mềm STARTER hoặc TIA Portal.
Tạo một project mới (hoặc mở project hiện có).
Thêm thiết bị:
- Trong STARTER: Chọn “Add new device” và chọn SINAMICS G120C từ danh sách.
- Trong TIA Portal: Chọn “Add new device”, chọn “Drives & Starters”, sau đó chọn SINAMICS G120C.
Chọn đúng mã sản phẩm (6SL3210-1KE22-6UB1) và phiên bản firmware.
Cấu hình kết nối:
- Chọn loại kết nối (USB hoặc Ethernet).
- Nhập địa chỉ IP của biến tần (nếu sử dụng kết nối Ethernet).
- Nhấn “Connect” (hoặc tương tự) để thiết lập kết nối.
Bước 5: Cấu hình, giám sát và điều khiển:
Sau khi kết nối thành công, bạn có thể sử dụng phần mềm để:
- Cấu hình các thông số của biến tần (ví dụ: chế độ điều khiển, tốc độ, thời gian tăng/giảm tốc, các thông số bảo vệ,…).
- Giám sát các thông số hoạt động của biến tần (ví dụ: tốc độ, dòng điện, điện áp, mô-men xoắn,…).
- Điều khiển biến tần (ví dụ: chạy/dừng, thay đổi tốc độ,…).
- Chẩn đoán lỗi và khắc phục sự cố.
Lưu ý:
- Luôn tham khảo tài liệu hướng dẫn sử dụng của Siemens để có thông tin chi tiết và chính xác nhất.
- Đảm bảo rằng bạn đã chọn đúng phiên bản phần mềm và firmware tương thích với biến tần của mình.
5. Cách Lập Trình 6SL3210-1KE22-6UB1 SINAMICS G120C
thanhthienphu.vn chia sẻ với bạn hướng dẫn từng bước để lập trình biến tần SINAMICS G120C 11kW. Chúng tôi hiểu rằng việc lập trình có thể là một thách thức, nhưng với hướng dẫn chi tiết này, các kỹ sư, kỹ thuật viên và nhà quản lý sẽ dễ dàng nắm vững quy trình và tối ưu hóa ứng dụng của mình:
Sử dụng các macro ứng dụng:
- SINAMICS G120C cung cấp sẵn các macro ứng dụng được cấu hình trước cho các ứng dụng phổ biến như bơm, quạt, băng tải,…
- Việc sử dụng macro giúp đơn giản hóa quá trình cài đặt, tiết kiệm thời gian và giảm thiểu sai sót.
- Để sử dụng macro, bạn chỉ cần chọn macro phù hợp với ứng dụng của mình và điều chỉnh một vài thông số cơ bản.
Lập trình thủ công:
- Nếu ứng dụng của bạn không nằm trong danh sách các macro có sẵn, bạn có thể lập trình thủ công bằng cách cấu hình các thông số riêng lẻ.
- Việc này đòi hỏi bạn phải có kiến thức chuyên sâu về biến tần và các thông số liên quan.
- Bạn có thể tham khảo tài liệu hướng dẫn sử dụng của Siemens để biết thêm chi tiết về các thông số và cách cấu hình chúng.
Sử dụng các khối chức năng (Function Blocks):
- STARTER và TIA Portal cung cấp các khối chức năng cho phép bạn thực hiện các tác vụ phức tạp như điều khiển PID, điều khiển vị trí, điều khiển mô-men xoắn,…
- Việc sử dụng các khối chức năng giúp bạn dễ dàng xây dựng các chương trình điều khiển phức tạp mà không cần phải viết mã lệnh từ đầu.
Sử dụng ngôn ngữ lập trình:
- TIA Portal hỗ trợ các ngôn ngữ lập trình như LAD (Ladder Diagram), FBD (Function Block Diagram), SCL (Structured Control Language).
- Bạn có thể sử dụng các ngôn ngữ này để viết các chương trình điều khiển tùy chỉnh cho các ứng dụng đặc biệt.
Tạo chương trình điều khiển:
- Sử dụng các khối hàm có sẵn hoặc tự tạo các khối hàm
- Kết hợp các khối hàm để thành chương trình
Kiểm tra và gỡ lỗi:
- Sau khi lập trình xong, bạn cần kiểm tra kỹ lưỡng để đảm bảo rằng chương trình hoạt động đúng như mong đợi.
- Sử dụng các công cụ gỡ lỗi trong STARTER hoặc TIA Portal để tìm và sửa các lỗi trong chương trình.
Ví dụ:
Để điều khiển tốc độ của một động cơ bơm bằng biến tần SINAMICS G120C, bạn có thể thực hiện các bước sau:
- Chọn macro ứng dụng “Bơm” trong STARTER hoặc TIA Portal.
- Điều chỉnh các thông số như tốc độ tối đa, tốc độ tối thiểu, thời gian tăng/giảm tốc.
- Kết nối biến tần với động cơ và cảm biến áp suất (nếu có).
- Chạy thử và kiểm tra hoạt động của hệ thống.
6. Khắc Phục Một Số Lỗi Thường Gặp Trên 6SL3210-1KE22-6UB1 SINAMICS G120C
Lỗi F0001 (Quá dòng):
Nguyên nhân: Dòng điện đầu ra của biến tần vượt quá giá trị cho phép.
Cách khắc phục:
- Kiểm tra động cơ xem có bị kẹt, quá tải hay không.
- Kiểm tra các thông số cài đặt của biến tần (ví dụ: thời gian tăng/giảm tốc, giới hạn dòng điện).
- Kiểm tra cáp kết nối giữa biến tần và động cơ xem có bị ngắn mạch hay không.
Lỗi F0002 (Quá áp):
Nguyên nhân: Điện áp DC bus của biến tần vượt quá giá trị cho phép.
Cách khắc phục:
- Kiểm tra điện áp nguồn cấp xem có ổn định hay không.
- Kiểm tra các thông số cài đặt của biến tần (ví dụ: giới hạn điện áp).
- Kiểm tra điện trở hãm (nếu có) xem có bị hỏng hay không.
Lỗi F0003 (Thấp áp):
Nguyên nhân: Điện áp DC bus của biến tần thấp hơn giá trị cho phép.
Cách khắc phục:
- Kiểm tra điện áp nguồn cấp xem có đủ hay không.
- Kiểm tra các thông số cài đặt của biến tần.
- Kiểm tra bộ chỉnh lưu của biến tần xem có bị hỏng hay không.
Lỗi F0004 (Quá nhiệt):
Nguyên nhân: Nhiệt độ của biến tần vượt quá giá trị cho phép.
Cách khắc phục:
- Kiểm tra quạt làm mát của biến tần xem có hoạt động hay không.
- Kiểm tra môi trường xung quanh biến tần xem có thông thoáng hay không.
- Giảm tải cho biến tần.
Lỗi F0070 (Lỗi truyền thông):
Nguyên nhân: Mất kết nối truyền thông giữa biến tần và thiết bị điều khiển.
Cách khắc phục:
- Kiểm tra cáp kết nối truyền thông.
- Kiểm tra các thông số cài đặt truyền thông trên biến tần và thiết bị điều khiển.
- Khởi động lại biến tần và thiết bị điều khiển.
Lỗi A0501 (Cảnh báo quá dòng):
Nguyên nhân dòng điện vượt ngưỡng cảnh báo nhưng chưa đến mức gây lỗi.
Cách khắc phục:
- Kiểm tra tải và động cơ.
- Điều chỉnh thông số nếu cần.
