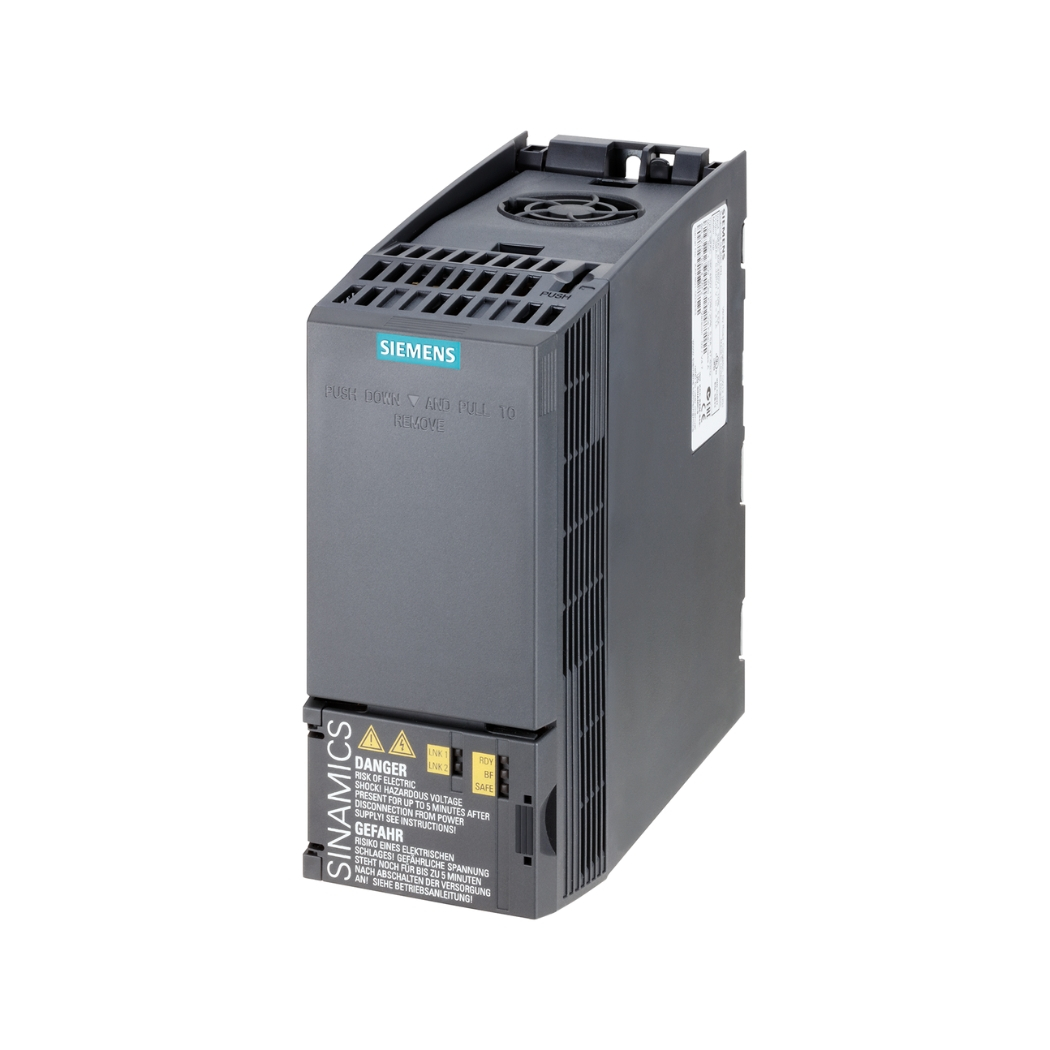

6SL3210-1KE21-3UP1 Biến tần G120C 5.5kW

6SL3210-1KE21-3UP1 SINAMICS G120C 5.5kW, bộ biến tần đa năng từ Siemens, là giải pháp truyền động tối ưu cho các ứng dụng công nghiệp, giúp nâng cao hiệu suất và tiết kiệm năng lượng.

thanhthienphu.vn mang đến cho bạn giải pháp tự động hóa toàn diện, với sản phẩm chính hãng, dịch vụ chuyên nghiệp và hỗ trợ kỹ thuật tận tâm, giúp doanh nghiệp của bạn bứt phá thành công.

1. Thông tin chi tiết về 6SL3210-1KE21-3UP1 SINAMICS G120C 5.5kW

2. Cấu tạo 6SL3210-1KE21-3UP1 SINAMICS G120C 5.5kW

Biến tần SINAMICS G120C 5.5kW được thiết kế với cấu trúc mô-đun, bao gồm các bộ phận chính sau:

Khối công suất (Power Module):

• Chỉnh lưu (Rectifier): Chuyển đổi điện áp xoay chiều (AC) từ lưới điện thành điện áp một chiều (DC).
• Nghịch lưu (Inverter): Chuyển đổi điện áp DC thành điện áp AC có tần số và biên độ có thể điều chỉnh được để cung cấp cho động cơ. Sử dụng công nghệ IGBT (Insulated Gate Bipolar Transistor) tiên tiến, cho phép đóng cắt nhanh, giảm tổn thất điện năng và tăng hiệu suất.
• Tụ điện DC (DC Link Capacitor): Lưu trữ năng lượng điện một chiều, giúp ổn định điện áp DC và cung cấp năng lượng cho nghịch lưu khi có tải thay đổi đột ngột.
• Điện trở hãm (Braking Resistor – tùy chọn): Tiêu tán năng lượng dư thừa khi động cơ hoạt động ở chế độ hãm, giúp giảm tốc độ nhanh chóng và an toàn.

Khối điều khiển (Control Unit):

• Bộ vi xử lý (Microprocessor): Là “bộ não” của biến tần, thực hiện các thuật toán điều khiển, xử lý tín hiệu và giao tiếp với các thiết bị khác.
• Bộ nhớ (Memory): Lưu trữ chương trình điều khiển, thông số cài đặt và dữ liệu hoạt động.
• Mạch giao tiếp (Communication Interface): Cho phép biến tần kết nối với các hệ thống điều khiển khác thông qua các giao thức truyền thông như USS, Modbus RTU, PROFIBUS DP, PROFINET, EtherNet/IP.
• Bảng điều khiển và màn hình hiển thị (Operator Panel and Display): Cho phép người dùng cài đặt thông số, theo dõi trạng thái hoạt động và chẩn đoán lỗi. Có thể sử dụng bảng điều khiển tích hợp sẵn trên biến tần hoặc bảng điều khiển từ xa (BOP-2, IOP-2).

Khối bảo vệ (Protection Unit):

• Cảm biến dòng điện (Current Sensors): Đo dòng điện đầu ra của biến tần, cung cấp thông tin cho bộ điều khiển để điều khiển và bảo vệ động cơ.
• Cảm biến điện áp (Voltage Sensors): Đo điện áp đầu vào và đầu ra của biến tần, đảm bảo biến tần hoạt động trong phạm vi an toàn.
• Cảm biến nhiệt độ (Temperature Sensors): Giám sát nhiệt độ của các bộ phận quan trọng như IGBT, tụ điện, đảm bảo biến tần không bị quá nhiệt.
• Mạch bảo vệ (Protection Circuits): Phát hiện các sự cố như quá dòng, quá áp, thấp áp, quá nhiệt, mất pha, chạm đất, ngắn mạch và ngắt nguồn cung cấp cho động cơ để bảo vệ biến tần và động cơ.

Quạt làm mát (Cooling Fan):

Tản nhiệt cho các bộ phận bên trong biến tần, đảm bảo biến tần hoạt động ổn định trong môi trường nhiệt độ cao.

3. Các tính năng chính của 6SL3210-1KE21-3UP1 SINAMICS G120C 5.5kW

Điều khiển Vector không cảm biến (Sensorless Vector Control – SLVC):

Mô tả:

Tính năng này cho phép biến tần điều khiển chính xác tốc độ và mô-men xoắn của động cơ mà không cần sử dụng cảm biến tốc độ (encoder).

Lợi ích:

• Tiết kiệm chi phí: Không cần đầu tư encoder và cáp kết nối.
• Giảm thiểu bảo trì: Không cần bảo trì encoder.
• Tăng độ tin cậy: Loại bỏ nguy cơ hỏng hóc encoder.
• Ứng dụng: Phù hợp với hầu hết các ứng dụng không yêu cầu độ chính xác quá cao về vị trí.

Điều khiển Vector có cảm biến (Field-Oriented Control – FOC):

Mô tả:

Sử dụng encoder để phản hồi thông tin về tốc độ và vị trí của động cơ, cho phép điều khiển chính xác hơn.

Lợi ích:

• Độ chính xác cao: Điều khiển chính xác tốc độ và vị trí của động cơ.
• Đáp ứng nhanh: Phản ứng nhanh với sự thay đổi tải.
• Ứng dụng: Thích hợp cho các ứng dụng yêu cầu độ chính xác cao như máy công cụ, robot, hệ thống nâng hạ.

Chế độ điều khiển V/f (Voltage/Frequency Control):

Mô tả:

Điều khiển tốc độ động cơ bằng cách thay đổi tần số và điện áp đầu ra theo tỷ lệ cố định.

Lợi ích:

• Đơn giản, dễ sử dụng: Phù hợp với các ứng dụng không yêu cầu điều khiển phức tạp.
• Chi phí thấp: Thường được sử dụng trong các ứng dụng đơn giản như bơm, quạt.

Tích hợp chức năng an toàn (Safety Integrated Functions):

Mô tả:

Tích hợp các chức năng an toàn như STO (Safe Torque Off), SS1 (Safe Stop 1), SLS (Safely Limited Speed),…

Lợi ích:

• Đảm bảo an toàn: Bảo vệ người vận hành và thiết bị khỏi các nguy cơ tai nạn.
• Tuân thủ tiêu chuẩn: Đáp ứng các tiêu chuẩn an toàn quốc tế.
• Giảm chi phí: Không cần sử dụng các thiết bị an toàn bên ngoài.

Chức năng tiết kiệm năng lượng (Energy Saving Functions):

Mô tả:

Tích hợp các chế độ tiết kiệm năng lượng như ECO mode, chế độ ngủ (sleep mode),…

Lợi ích:

• Giảm tiêu thụ điện năng: Tối ưu hóa hiệu suất sử dụng năng lượng.
• Giảm chi phí vận hành: Tiết kiệm chi phí điện năng.
• Bảo vệ môi trường: Giảm lượng khí thải CO2.

4. Hướng dẫn kết nối 6SL3210-1KE21-3UP1 SINAMICS G120C 5.5kW với phần mềm

Bước 1: Chuẩn bị

Phần mềm: Tải và cài đặt phần mềm STARTER phiên bản mới nhất từ trang web của Siemens.

Phần cứng:

Biến tần SINAMICS G120C 5.5kW (6SL3210-1KE21-3UP1).

Máy tính có cổng USB hoặc cổng Ethernet (tùy thuộc vào phương thức kết nối bạn chọn).

Cáp kết nối:

• Kết nối qua USB: Sử dụng cáp USB A-B tiêu chuẩn.
• Kết nối qua Ethernet: Sử dụng cáp Ethernet CAT5e hoặc CAT6.

Nguồn cấp cho biến tần.

Bước 2: Kết nối phần cứng

Kết nối nguồn: Kết nối nguồn điện 3 pha phù hợp với biến tần (380-480V AC).

Kết nối cáp:

• Kết nối qua USB: Cắm một đầu cáp USB vào cổng USB trên máy tính, đầu còn lại cắm vào cổng USB trên biến tần (thường nằm phía sau nắp bảo vệ).
• Kết nối qua Ethernet: Cắm một đầu cáp Ethernet vào cổng Ethernet trên máy tính, đầu còn lại cắm vào cổng Ethernet trên biến tần (thường được ký hiệu là “X127” hoặc “X130”).

Bước 3: Cài đặt phần mềm và kết nối

Mở phần mềm STARTER.

Tạo dự án mới (New Project):

• Chọn “Create new project”.
• Đặt tên cho dự án và chọn thư mục lưu trữ.

Thêm thiết bị (Add Device):

• Chọn “Add new device”.
• Trong cửa sổ “Add new device”, chọn “Drives” -> “SINAMICS” -> “G120C” -> “6SL3210-1KE21-3UP1”.
• Chọn giao thức truyền thông phù hợp (USB hoặc Ethernet).

Thiết lập kết nối (Establish Connection):

Kết nối qua USB: Phần mềm STARTER sẽ tự động phát hiện biến tần.

Kết nối qua Ethernet:

• Nhập địa chỉ IP của biến tần (nếu đã được cài đặt trước).
• Nếu chưa có địa chỉ IP, bạn có thể sử dụng chức năng “Accessible nodes” để tìm kiếm biến tần trong mạng.

Tải thông số (Upload Parameters):

Sau khi kết nối thành công, bạn có thể tải thông số từ biến tần lên máy tính để xem và chỉnh sửa.

Bước 4: Cấu hình và điều khiển

Sau khi kết nối thành công, bạn có thể sử dụng phần mềm STARTER để:

• Cài đặt thông số: Thay đổi các thông số của biến tần như chế độ điều khiển, tốc độ, thời gian tăng/giảm tốc,…
• Điều khiển biến tần: Khởi động, dừng, thay đổi tốc độ, đảo chiều quay,…
• Giám sát trạng thái: Theo dõi các thông số hoạt động của biến tần như dòng điện, điện áp, tốc độ, mô-men xoắn,…
• Chẩn đoán lỗi: Xác định và khắc phục các lỗi xảy ra trên biến tần.

Lưu ý:

• Đảm bảo rằng bạn đã đọc kỹ hướng dẫn sử dụng của biến tần và phần mềm STARTER trước khi thực hiện kết nối.
• Luôn tuân thủ các quy tắc an toàn khi làm việc với thiết bị điện.

5. Cách lập trình 6SL3210-1KE21-3UP1 SINAMICS G120C 5.5kW

Lập trình cơ bản với STARTER:

Thiết lập thông số cơ bản:

Thông số động cơ (Motor Data):

• Nhập các thông số của động cơ như công suất định mức, điện áp định mức, dòng điện định mức, tốc độ định mức, hệ số công suất,… Các thông số này thường được ghi trên nhãn động cơ.
• Chọn kiểu động cơ (động cơ không đồng bộ, động cơ đồng bộ,…).

Thông số ứng dụng (Application Data):

• Chọn chế độ điều khiển (V/f, SLVC, FOC).
• Cài đặt giới hạn tốc độ, thời gian tăng/giảm tốc, giới hạn dòng điện,…

Thông số truyền thông (Communication Data):

Cài đặt địa chỉ, tốc độ truyền và giao thức truyền thông (nếu sử dụng).

Tạo chương trình điều khiển đơn giản (ví dụ: điều khiển tốc độ bằng chiết áp):

Sử dụng các khối chức năng (Function Blocks): STARTER cung cấp các khối chức năng sẵn có để thực hiện các tác vụ điều khiển phổ biến.

• Khối DI (Digital Input): Đọc tín hiệu đầu vào số (ví dụ: nút nhấn, công tắc hành trình).
• Khối DO (Digital Output): Điều khiển đầu ra số (ví dụ: đèn báo, contactor).
• Khối AI (Analog Input): Đọc tín hiệu đầu vào tương tự (ví dụ: chiết áp, cảm biến).
• Khối AO (Analog Output): Điều khiển đầu ra tương tự (ví dụ: điều khiển tốc độ biến tần).
• Khối logic (Logic Blocks): Thực hiện các phép toán logic (AND, OR, NOT,…).
• Khối so sánh (Comparator Blocks): So sánh các giá trị.
• Khối thời gian (Timer Blocks): Tạo các bộ định thời.
• Khối đếm (Counter Blocks): Tạo các bộ đếm.

Kết nối các khối chức năng: Sử dụng các đường nối để kết nối các khối chức năng với nhau, tạo thành một chương trình điều khiển hoàn chỉnh.

Tải chương trình xuống biến tần (Download):

• Sau khi hoàn thành chương trình điều khiển, chọn “Download to device” để tải chương trình xuống biến tần.
• STARTER sẽ biên dịch chương trình và tải xuống bộ nhớ của biến tần.

Kiểm tra và chạy thử (Test and Commission):

• Sau khi tải chương trình, bạn cần kiểm tra và chạy thử để đảm bảo biến tần hoạt động đúng như mong muốn.
• Sử dụng bảng điều khiển hoặc phần mềm STARTER để điều khiển biến tần và theo dõi các thông số hoạt động.

Lưu ý:

• Đây chỉ là hướng dẫn cơ bản. Để lập trình các ứng dụng phức tạp hơn, bạn cần tìm hiểu thêm về các khối chức năng và các tính năng nâng cao của STARTER.
• Luôn sao lưu chương trình trước khi thực hiện thay đổi.

6. Khắc phục một số lỗi thường gặp trên 6SL3210-1KE21-3UP1 SINAMICS G120C 5.5kW

7. Liên hệ thanhthienphu.vn để được tư vấn

Bạn đã sẵn sàng để trải nghiệm sức mạnh và sự linh hoạt của SINAMICS G120C 5.5kW?

Hãy để thanhthienphu.vn giúp bạn biến những thách thức thành cơ hội, đưa doanh nghiệp của bạn lên một tầm cao mới. Chúng tôi không chỉ cung cấp sản phẩm chính hãng, chất lượng cao mà còn mang đến dịch vụ tư vấn chuyên nghiệp, tận tâm, giúp bạn lựa chọn giải pháp phù hợp nhất với nhu cầu và ngân sách của mình.

Tại sao nên chọn thanhthienphu.vn?

• Sản phẩm chính hãng: Cam kết 100% sản phẩm SINAMICS G120C 5.5kW (6SL3210-1KE21-3UP1) là hàng chính hãng Siemens, có đầy đủ giấy tờ chứng nhận chất lượng và nguồn gốc xuất xứ (CO, CQ).
• Giá cả cạnh tranh: Chúng tôi luôn nỗ lực mang đến cho khách hàng mức giá tốt nhất thị trường, cùng nhiều chương trình ưu đãi hấp dẫn.
• Dịch vụ chuyên nghiệp: Đội ngũ kỹ sư giàu kinh nghiệm, được đào tạo bài bản bởi Siemens, sẵn sàng hỗ trợ bạn 24/7.
• Giao hàng nhanh chóng: Chúng tôi có hệ thống kho bãi rộng khắp, đảm bảo giao hàng nhanh chóng và đúng hẹn trên toàn quốc.
• Bảo hành uy tín: Chế độ bảo hành chính hãng Siemens, đảm bảo quyền lợi tối đa cho khách hàng.
• Hỗ trợ kỹ thuật tận tâm: Chúng tôi không chỉ bán sản phẩm mà còn đồng hành cùng bạn trong suốt quá trình sử dụng, từ lắp đặt, cài đặt, vận hành đến bảo trì, sửa chữa.
• Giải pháp toàn diện: Ngoài biến tần, chúng tôi còn cung cấp đầy đủ các thiết bị điện công nghiệp và tự động hóa khác, giúp bạn xây dựng hệ thống hoàn chỉnh và hiệu quả.

Đừng bỏ lỡ cơ hội sở hữu biến tần SINAMICS G120C 5.5kW với giá ưu đãi nhất!

Hãy liên hệ ngay với thanhthienphu.vn qua hotline: 08.12.77.88.99 để được tư vấn miễn phí và nhận báo giá chi tiết.

Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh.

Website: thanhthienphu.vn

thanhthienphu.vn – Đối tác tin cậy của mọi doanh nghiệp!
