6SL3210-1KE17-5UP1 SINAMICS G120C 3kW, bộ biến tần mạnh mẽ từ Siemens, chính là giải pháp hoàn hảo để nâng tầm hiệu suất hoạt động cho hệ thống máy móc của bạn, đồng thời tiết kiệm năng lượng và chi phí vận hành.
thanhthienphu.vn hân hạnh mang đến cho quý kỹ sư, nhà quản lý kỹ thuật và chủ doanh nghiệp sản phẩm chính hãng, chất lượng vượt trội, cùng dịch vụ hỗ trợ tận tâm, giúp bạn bứt phá trong sản xuất và kinh doanh.

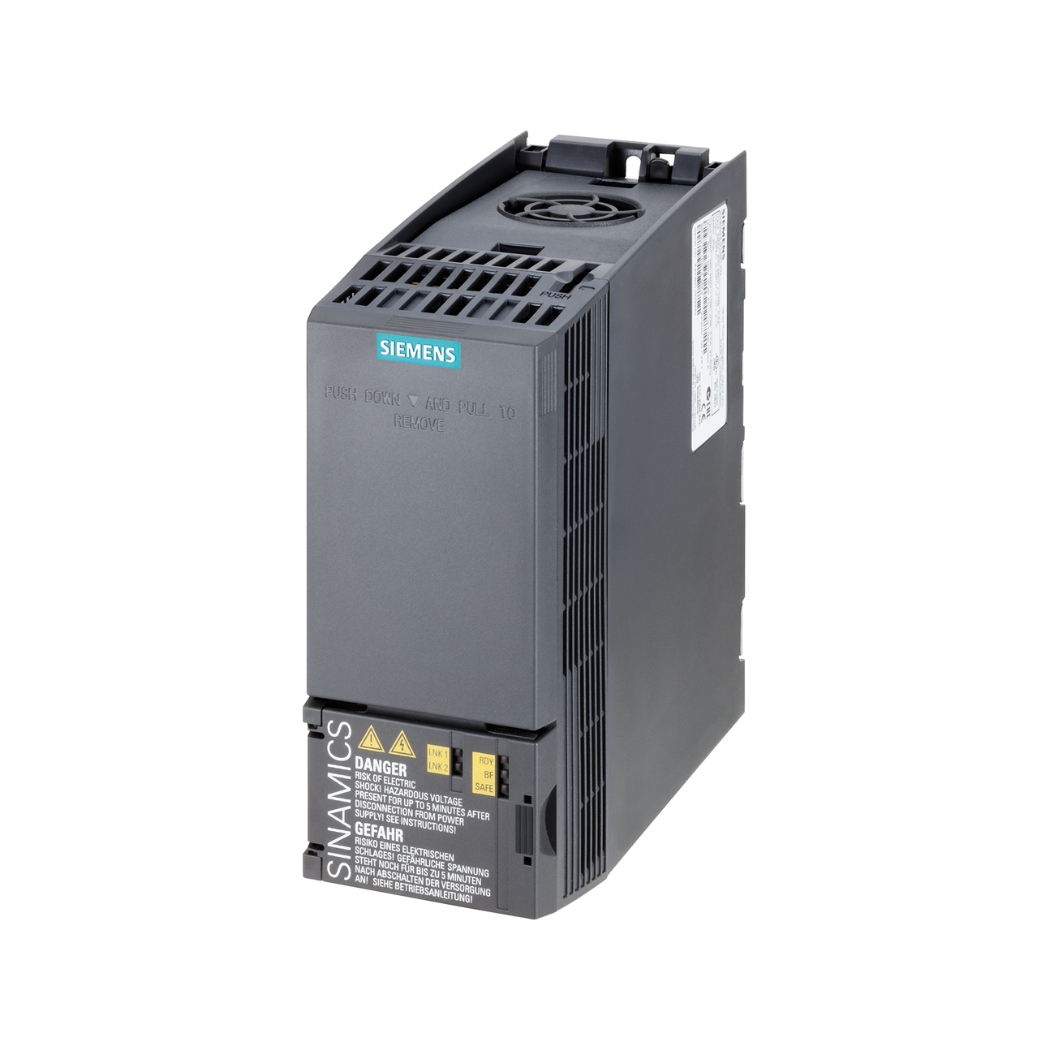

1. Thông tin chi tiết về Biến tần 6SL3210-1KE17-5UP1 SINAMICS G120C 3kW
| Thông số kỹ thuật | Chi tiết |
|---|---|
| Mã sản phẩm | 6SL3210-1KE17-5UP1 |
| Dòng sản phẩm | SINAMICS G120C |
| Công suất định mức | 3kW (4HP) |
| Điện áp đầu vào | 3 pha 380-480V AC (-15% / +10%) |
| Tần số đầu vào | 47-63 Hz |
| Dòng điện đầu ra định mức | 7.5A |
| Tần số đầu ra | 0-550 Hz |
| Khả năng quá tải | 150% trong 60 giây, 200% trong 3 giây |
| Chế độ điều khiển | V/f, Vector không cảm biến (Sensorless Vector Control – SLVC), Vector có cảm biến (Field-Oriented Control – FOC) |
| Cấp bảo vệ | IP20 |
| Nhiệt độ hoạt động | -10°C đến +40°C (không giảm công suất), +40°C đến +60°C (giảm công suất) |
| Giao thức truyền thông | PROFINET, PROFIBUS DP, USS/Modbus RTU, CANopen |
| Kích thước (Cao x Rộng x Sâu) | 173mm x 73mm x 178mm |
| Trọng lượng | 1.3kg |
| Tiêu chuẩn | CE, UL, cUL, EAC, RoHS, RCM |
| Giá bán | Liên hệ |
2. Cấu tạo Sản phẩm Biến tần 6SL3210-1KE17-5UP1 SINAMICS G120C 3kW
Biến tần SINAMICS G120C được thiết kế với triết lý tối giản nhưng vẫn đảm bảo đầy đủ các chức năng cần thiết cho các ứng dụng công nghiệp. Cấu tạo của biến tần bao gồm các thành phần chính sau:
- Khối công suất: Bao gồm các IGBT (Insulated Gate Bipolar Transistor) chất lượng cao, đảm bảo khả năng đóng cắt nhanh và hiệu quả, giảm thiểu tổn hao năng lượng.
- Khối điều khiển: Sử dụng bộ vi xử lý mạnh mẽ, thực hiện các thuật toán điều khiển tiên tiến như V/f, vector không cảm biến (SLVC) và vector có cảm biến (FOC), giúp điều khiển tốc độ và mô-men xoắn của động cơ một cách chính xác và linh hoạt.
- Mạch chỉnh lưu: Chuyển đổi điện áp AC đầu vào thành điện áp DC, cung cấp năng lượng cho khối công suất.
- Mạch lọc: Giảm thiểu nhiễu điện từ (EMI) và sóng hài, đảm bảo chất lượng điện năng và tuân thủ các tiêu chuẩn về tương thích điện từ.
- Giao diện người dùng: Bao gồm các nút nhấn, màn hình hiển thị (tùy chọn) và các cổng kết nối, cho phép người dùng dễ dàng cài đặt, giám sát và điều khiển biến tần.
- Vỏ bảo vệ: Thiết kế chắc chắn, đạt cấp bảo vệ IP20, bảo vệ các thành phần bên trong khỏi bụi bẩn và các tác động từ môi trường bên ngoài.
- Hệ thống làm mát: Sử dụng quạt tản nhiệt hiệu suất cao, đảm bảo biến tần hoạt động ổn định trong dải nhiệt độ cho phép.
3. Các Tính Năng Chính của Biến tần 6SL3210-1KE17-5UP1 SINAMICS G120C 3kW
- Điều khiển đa dạng: Hỗ trợ nhiều chế độ điều khiển khác nhau, từ V/f đơn giản đến vector không cảm biến (SLVC) và vector có cảm biến (FOC), đáp ứng linh hoạt các yêu cầu ứng dụng khác nhau.
- Tiết kiệm năng lượng: Tối ưu hóa hoạt động của động cơ, giảm thiểu tiêu thụ điện năng, đặc biệt hiệu quả trong các ứng dụng bơm, quạt và máy nén khí. Theo nghiên cứu của Siemens, biến tần có thể giúp tiết kiệm đến 60% năng lượng so với các phương pháp điều khiển truyền thống.
- Bảo vệ động cơ toàn diện: Tích hợp các chức năng bảo vệ quá tải, quá dòng, quá áp, thấp áp, mất pha, quá nhiệt, giúp bảo vệ động cơ và kéo dài tuổi thọ thiết bị.
- Tích hợp an toàn: Hỗ trợ các chức năng an toàn như STO (Safe Torque Off), SS1 (Safe Stop 1), giúp đảm bảo an toàn cho người vận hành và thiết bị.
- Giao tiếp linh hoạt: Hỗ trợ nhiều giao thức truyền thông công nghiệp phổ biến như PROFINET, PROFIBUS DP, USS/Modbus RTU, CANopen, cho phép dễ dàng tích hợp vào hệ thống điều khiển và giám sát trung tâm.
- Dễ dàng cài đặt và vận hành: Giao diện người dùng thân thiện, tích hợp sẵn các macro ứng dụng, giúp đơn giản hóa quá trình cài đặt và vận hành.
- Chức năng tự động dò thông số động cơ (Auto-tuning): Giúp biến tần tự động xác định các thông số của động cơ, tối ưu hóa hiệu suất điều khiển.
- Khả năng hoạt động ở tần số cao: Tần số đầu ra lên đến 550Hz, phù hợp với các ứng dụng yêu cầu tốc độ cao.
4. Hướng dẫn kết nối Biến tần 6SL3210-1KE17-5UP1 SINAMICS G120C 3kW với phần mềm
Phần mềm STARTER của Siemens là công cụ mạnh mẽ để cấu hình, cài đặt, và giám sát biến tần SINAMICS. Dưới đây là hướng dẫn chi tiết để kết nối biến tần với phần mềm STARTER:
Chuẩn bị:
- Tải và cài đặt phần mềm STARTER từ trang web chính thức của Siemens.
- Đảm bảo biến tần đã được cấp nguồn và kết nối với động cơ.
- Sử dụng cáp kết nối phù hợp (ví dụ: cáp USB hoặc cáp Ethernet) để kết nối biến tần với máy tính.
Kết nối phần cứng:
- Kết nối cáp từ cổng giao tiếp trên biến tần (ví dụ: cổng USB) đến cổng tương ứng trên máy tính.
- Nếu sử dụng kết nối Ethernet, hãy đảm bảo biến tần và máy tính được kết nối vào cùng một mạng.
Khởi động phần mềm STARTER:
- Mở phần mềm STARTER trên máy tính.
- Chọn “Create new project” để tạo một dự án mới hoặc mở một dự án đã có.
Thiết lập kết nối:
- Trong cửa sổ “Project Navigator”, chọn “Add new device”.
- Chọn dòng sản phẩm “SINAMICS G120C” và mã sản phẩm “6SL3210-1KE17-5UP1”.
- Chọn giao thức kết nối (ví dụ: “USS/Modbus RTU” qua cổng USB hoặc “PROFINET” qua Ethernet).
- Cấu hình các thông số kết nối (ví dụ: địa chỉ IP, tốc độ baud).
- Nhấn “Connect” để thiết lập kết nối với biến tần.
Kiểm tra kết nối:
- Sau khi kết nối thành công, phần mềm STARTER sẽ hiển thị trạng thái của biến tần và các thông số hoạt động.
- Bạn có thể sử dụng các công cụ trong STARTER để cấu hình, cài đặt, và giám sát biến tần.
5. Cách lập trình Biến tần 6SL3210-1KE17-5UP1 SINAMICS G120C 3kW
Biến tần SINAMICS G120C có thể được lập trình thông qua các phương pháp sau:
- Sử dụng BOP (Basic Operator Panel): BOP là bảng điều khiển cơ bản, cho phép người dùng truy cập và thay đổi các thông số cơ bản của biến tần.
- Sử dụng phần mềm STARTER: Phần mềm STARTER cung cấp giao diện đồ họa trực quan, cho phép người dùng cấu hình chi tiết các thông số và chức năng của biến tần.
- Sử dụng các khối chức năng (Function Blocks) trong PLC: Biến tần có thể được điều khiển từ PLC thông qua các khối chức năng, cho phép tích hợp biến tần vào hệ thống điều khiển tự động hóa.
Quy trình lập trình cơ bản (sử dụng phần mềm STARTER):
- Kết nối biến tần với phần mềm STARTER (như hướng dẫn ở trên).
- Chọn chế độ điều khiển: Chọn chế độ điều khiển phù hợp với ứng dụng (V/f, SLVC, FOC).
- Cài đặt thông số động cơ: Nhập các thông số của động cơ (công suất, điện áp, dòng điện, tốc độ định mức,…) hoặc sử dụng chức năng tự động dò thông số.
- Cài đặt các thông số ứng dụng: Cài đặt các thông số liên quan đến ứng dụng như thời gian tăng tốc/giảm tốc, giới hạn dòng điện, tần số làm việc,…
- Cấu hình các chức năng bảo vệ: Cài đặt các chức năng bảo vệ động cơ và biến tần.
- Cấu hình các chức năng an toàn (nếu có): Cài đặt các chức năng an toàn như STO, SS1.
- Cấu hình giao tiếp truyền thông (nếu có): Cài đặt các thông số truyền thông để kết nối với hệ thống điều khiển và giám sát.
- Lưu cấu hình và tải xuống biến tần: Lưu cấu hình đã cài đặt và tải xuống biến tần.
- Kiểm tra và vận hành thử: Kiểm tra hoạt động của biến tần và động cơ, điều chỉnh các thông số nếu cần.
6. Khắc phục một số lỗi thường gặp trên Biến tần 6SL3210-1KE17-5UP1
| Lỗi | Nguyên nhân | Cách khắc phục |
|---|---|---|
| F0001 (Quá dòng) | Quá tải, ngắn mạch đầu ra, thông số động cơ không chính xác, thời gian tăng tốc quá ngắn. | Kiểm tra tải, kiểm tra dây dẫn đầu ra, kiểm tra thông số động cơ, tăng thời gian tăng tốc. |
| F0002 (Quá áp) | Điện áp lưới quá cao, điện trở hãm không đủ, thời gian giảm tốc quá ngắn. | Kiểm tra điện áp lưới, kiểm tra điện trở hãm, tăng thời gian giảm tốc. |
| F0003 (Thấp áp) | Điện áp lưới quá thấp, mất pha, lỗi nguồn cấp. | Kiểm tra điện áp lưới, kiểm tra kết nối nguồn cấp. |
| F0004 (Quá nhiệt) | Nhiệt độ môi trường quá cao, quạt làm mát bị hỏng, thông gió kém. | Kiểm tra nhiệt độ môi trường, kiểm tra quạt làm mát, đảm bảo thông gió tốt. |
| F0070 (Lỗi truyền thông) | Lỗi kết nối cáp, cấu hình truyền thông không chính xác. | Kiểm tra cáp kết nối, kiểm tra cấu hình truyền thông. |
| A0501 (Cảnh báo quá dòng) | Dòng điện đầu ra vượt quá ngưỡng cảnh báo nhưng chưa đạt đến ngưỡng lỗi. | Kiểm tra tải, kiểm tra thông số động cơ. Đây là cảnh báo, biến tần vẫn có thể hoạt động, nhưng cần kiểm tra để tránh lỗi F0001. |
| A0700 (Cảnh báo truyền thông) | Có vấn đề về truyền thông nhưng chưa gây ra lỗi hoàn toàn. | Kiểm tra cáp kết nối, kiểm tra cấu hình truyền thông. Đây là cảnh báo, biến tần vẫn có thể hoạt động, nhưng cần kiểm tra để tránh lỗi F0070. |
