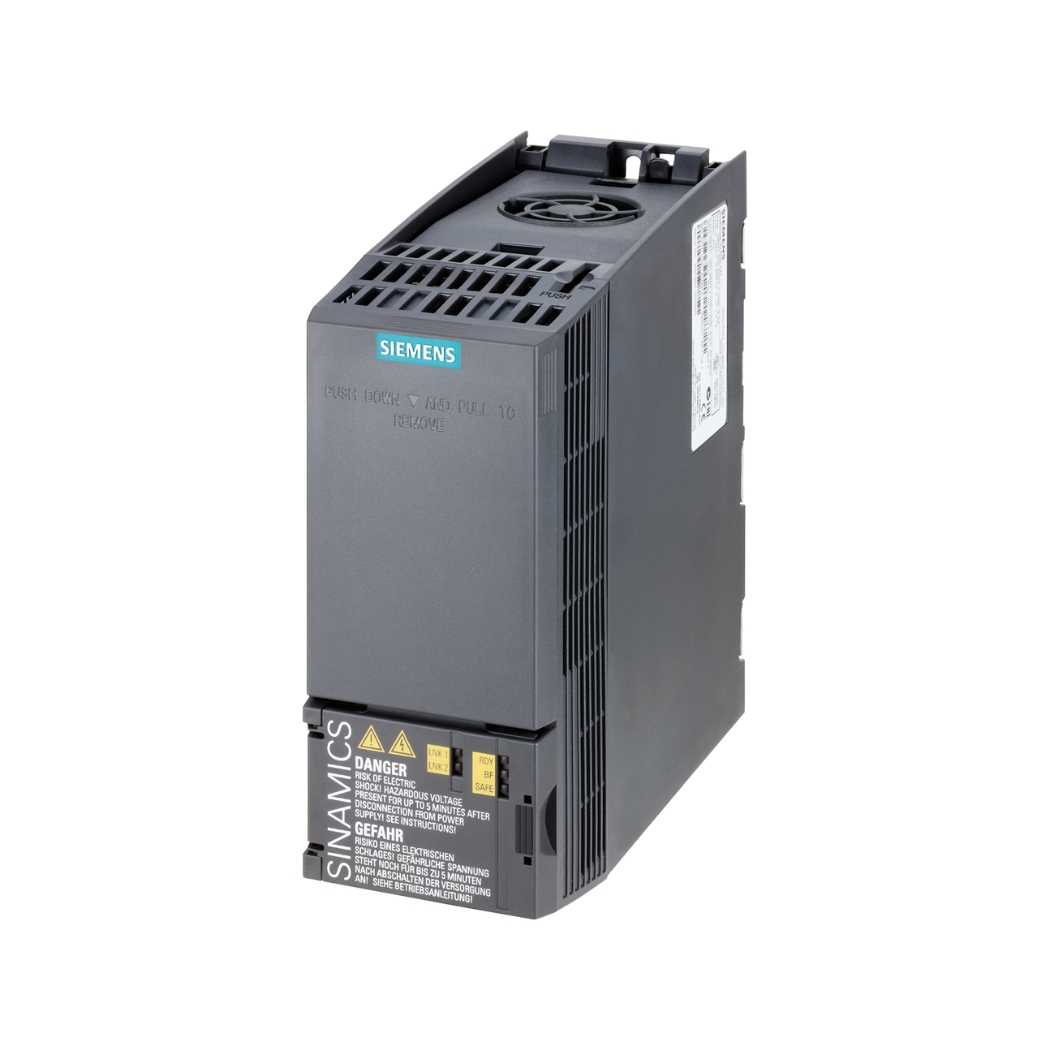

6SL3210-1KE13-2UB2 SINAMICS G120C 1.1kW, bộ biến tần nhỏ gọn, mạnh mẽ từ Siemens, mang đến giải pháp điều khiển động cơ tối ưu, tiết kiệm năng lượng và nâng cao hiệu suất cho hệ thống của bạn.
tại thanhthienphu.vn, chúng tôi không chỉ cung cấp sản phẩm chính hãng mà còn đồng hành cùng bạn trên hành trình tự động hóa, kiến tạo tương lai sản xuất thông minh.
1. Thông tin chi tiết về 6SL3210-1KE13-2UB2 SINAMICS G120C 1.1kW
| Thông số kỹ thuật | Giá trị |
|---|---|
| Mã sản phẩm | 6SL3210-1KE13-2UB2 |
| Dòng sản phẩm | SINAMICS G120C |
| Công suất định mức | 1.1 kW (1.5 hp) |
| Điện áp đầu vào | 3 pha 200-240 V ±10% |
| Tần số đầu vào | 47-63 Hz |
| Dòng điện đầu vào định mức | 8.1 A |
| Điện áp đầu ra | 3 pha 0-240 V |
| Tần số đầu ra | 0-550 Hz |
| Dòng điện đầu ra định mức | 6.8 A |
| Khả năng quá tải | 150% trong 60 giây, 200% trong 3 giây |
| Chế độ điều khiển | V/f, SVC (Sensorless Vector Control) |
| Cấp bảo vệ | IP20 |
| Độ ẩm môi trường hoạt động | 5% đến 95% (không ngưng tụ) |
| Kích thước (Cao x Rộng x Sâu) | 173 x 73 x 155 mm |
| Trọng lượng | 1.3 kg |
| Tiêu chuẩn | CE, UL, cUL, RCM, EAC |
2. Cấu tạo của 6SL3210-1KE13-2UB2 SINAMICS G120C 1.1kW
SINAMICS G120C 1.1kW được thiết kế với cấu trúc mô-đun, bao gồm các thành phần chính sau:
- Khối nguồn: Cung cấp nguồn điện cho toàn bộ biến tần.
- Khối điều khiển: Xử lý các tín hiệu điều khiển và thực hiện các thuật toán điều khiển động cơ.
- Khối công suất: Chuyển đổi điện áp và tần số để điều khiển tốc độ và mô-men xoắn của động cơ.
- Khối giao tiếp: Kết nối biến tần với các thiết bị ngoại vi và hệ thống điều khiển.
- Màn hình hiển thị và bàn phím (tùy chọn): Cho phép người dùng theo dõi trạng thái hoạt động của biến tần và thực hiện các cài đặt cơ bản.
- Quạt làm mát: Đảm bảo biến tần hoạt động ổn định trong môi trường nhiệt độ cao.
- Các cổng kết nối: Cho phép kết nối với động cơ, cảm biến, nguồn điện và các thiết bị ngoại vi khác.
- Vỏ bảo vệ: Chế tạo từ vật liệu cao cấp có độ bền cao.
3. Các tính năng chính của 6SL3210-1KE13-2UB2 SINAMICS G120C 1.1kW
- Điều khiển vector vòng kín (SVC): Cho phép điều khiển chính xác tốc độ và mô-men xoắn của động cơ, ngay cả khi tải thay đổi đột ngột.
- Điều khiển V/f: Phù hợp với các ứng dụng không yêu cầu độ chính xác cao về tốc độ.
- Chức năng tiết kiệm năng lượng: Tự động điều chỉnh điện áp và tần số để tối ưu hóa hiệu suất sử dụng năng lượng.
- Chức năng bảo vệ động cơ: Bảo vệ động cơ khỏi các sự cố như quá dòng, quá áp, quá tải, ngắn mạch, mất pha, quá nhiệt,…
- Chức năng tự động dò thông số động cơ (Auto-tuning): Giúp đơn giản hóa quá trình cài đặt và cấu hình.
- Chức năng điều khiển đa cấp tốc độ: Cho phép cài đặt nhiều cấp tốc độ khác nhau cho động cơ.
- Chức năng điều khiển PID: Tích hợp bộ điều khiển PID để điều khiển các ứng dụng yêu cầu độ chính xác cao.
- Chức năng hãm động năng: Giúp dừng động cơ nhanh chóng và an toàn.
- Chức năng kết nối mạng: Hỗ trợ các giao thức truyền thông công nghiệp như PROFINET, PROFIBUS, USS, Modbus RTU,…
4. Hướng dẫn kết nối 6SL3210-1KE13-2UB2 SINAMICS G120C 1.1kW với phần mềm
Để kết nối SINAMICS G120C 1.1kW với phần mềm STARTER hoặc Startdrive, bạn cần thực hiện các bước sau:
Chuẩn bị:
- Máy tính cài đặt phần mềm STARTER hoặc Startdrive (tải về từ trang web của Siemens).
- Cáp kết nối: Cáp USB hoặc cáp Ethernet (tùy thuộc vào loại cổng giao tiếp trên biến tần).
- Biến tần SINAMICS G120C 1.1kW đã được cấp nguồn và kết nối với động cơ.
Kết nối phần cứng:
Kết nối cáp từ cổng giao tiếp trên biến tần (ví dụ: cổng USB hoặc cổng Ethernet) đến cổng tương ứng trên máy tính.
Kết nối phần mềm:
- Mở phần mềm STARTER hoặc Startdrive.
- Tạo một dự án mới hoặc mở dự án hiện có.
- Thêm biến tần G120C vào dự án. Phần mềm sẽ tự động dò tìm biến tần hoặc bạn có thể thêm thủ công bằng cách nhập địa chỉ IP hoặc tên thiết bị.
- Chọn loại kết nối (USB hoặc Ethernet) và thiết lập các thông số kết nối (nếu cần).
- Kết nối với biến tần.
Kiểm tra kết nối:
- Sau khi kết nối thành công, bạn có thể kiểm tra trạng thái kết nối trên phần mềm.
- Thử đọc các thông số từ biến tần để đảm bảo kết nối ổn định.
- Tiến hành Online và gán tên cho thiết bị.
5. Cách lập trình 6SL3210-1KE13-2UB2 SINAMICS G120C 1.1kW
Việc lập trình SINAMICS G120C 1.1kW có thể được thực hiện thông qua phần mềm STARTER hoặc Startdrive.
Dưới đây là các bước cơ bản:
Chọn chế độ điều khiển:
Chọn chế độ điều khiển phù hợp với ứng dụng của bạn (V/f, SVC,…).
Cài đặt thông số động cơ:
- Nhập các thông số của động cơ (công suất, điện áp, dòng điện, tốc độ định mức,…) vào phần mềm.
- Bạn có thể sử dụng chức năng tự động dò thông số động cơ (Auto-tuning) để đơn giản hóa quá trình này.
Cài đặt thông số ứng dụng:
Cài đặt các thông số liên quan đến ứng dụng của bạn, chẳng hạn như:
- Tốc độ đặt.
- Thời gian tăng/giảm tốc.
- Giới hạn dòng điện.
- Các thông số bảo vệ.
- Các thông số điều khiển PID (nếu sử dụng).
Cài đặt các chức năng khác (tùy chọn):
Cài đặt các chức năng khác như điều khiển đa cấp tốc độ, hãm động năng, kết nối mạng,…
Lưu và tải cấu hình:
- Lưu cấu hình vào bộ nhớ của biến tần.
- Tải cấu hình xuống biến tần.
Kiểm tra và vận hành:
- Kiểm tra lại các thông số đã cài đặt.
- Vận hành thử nghiệm và điều chỉnh các thông số nếu cần.
6. Khắc phục một số lỗi thường gặp với 6SL3210-1KE13-2UB2 SINAMICS G120C 1.1kW
| Mô tả lỗi | Nguyên nhân | Giải pháp khắc phục |
|---|---|---|
| Quá dòng | Động cơ bị quá tải, ngắn mạch đầu ra, thời gian tăng tốc quá ngắn, thông số động cơ không chính xác. | Kiểm tra tải của động cơ, kiểm tra dây cáp đầu ra, tăng thời gian tăng tốc, kiểm tra và nhập lại thông số động cơ. |
| Quá áp | Điện áp nguồn quá cao, điện trở hãm quá nhỏ (nếu có), thời gian giảm tốc quá ngắn. | Kiểm tra điện áp nguồn, kiểm tra điện trở hãm (nếu có), tăng thời gian giảm tốc. |
| Thấp áp | Điện áp nguồn quá thấp, mất pha nguồn. | Kiểm tra điện áp nguồn, kiểm tra các pha nguồn. |
| Quá nhiệt biến tần | Nhiệt độ môi trường quá cao, quạt làm mát bị hỏng, thông gió kém. | Kiểm tra nhiệt độ môi trường, kiểm tra quạt làm mát, đảm bảo thông gió tốt. |
| Quá tải biến tần | Biến tần hoạt động quá công suất định mức trong thời gian dài. | Giảm tải cho biến tần, chọn biến tần có công suất lớn hơn. |
| Quá nhiệt động cơ (thông qua cảm biến nhiệt độ) | Nhiệt độ động cơ quá cao. | Kiểm tra tải của động cơ, kiểm tra hệ thống làm mát của động cơ, kiểm tra cảm biến nhiệt độ (nếu có). |
| Lỗi truyền thông | Mất kết nối truyền thông, cấu hình truyền thông không chính xác. | Kiểm tra cáp kết nối, kiểm tra cấu hình truyền thông. |
