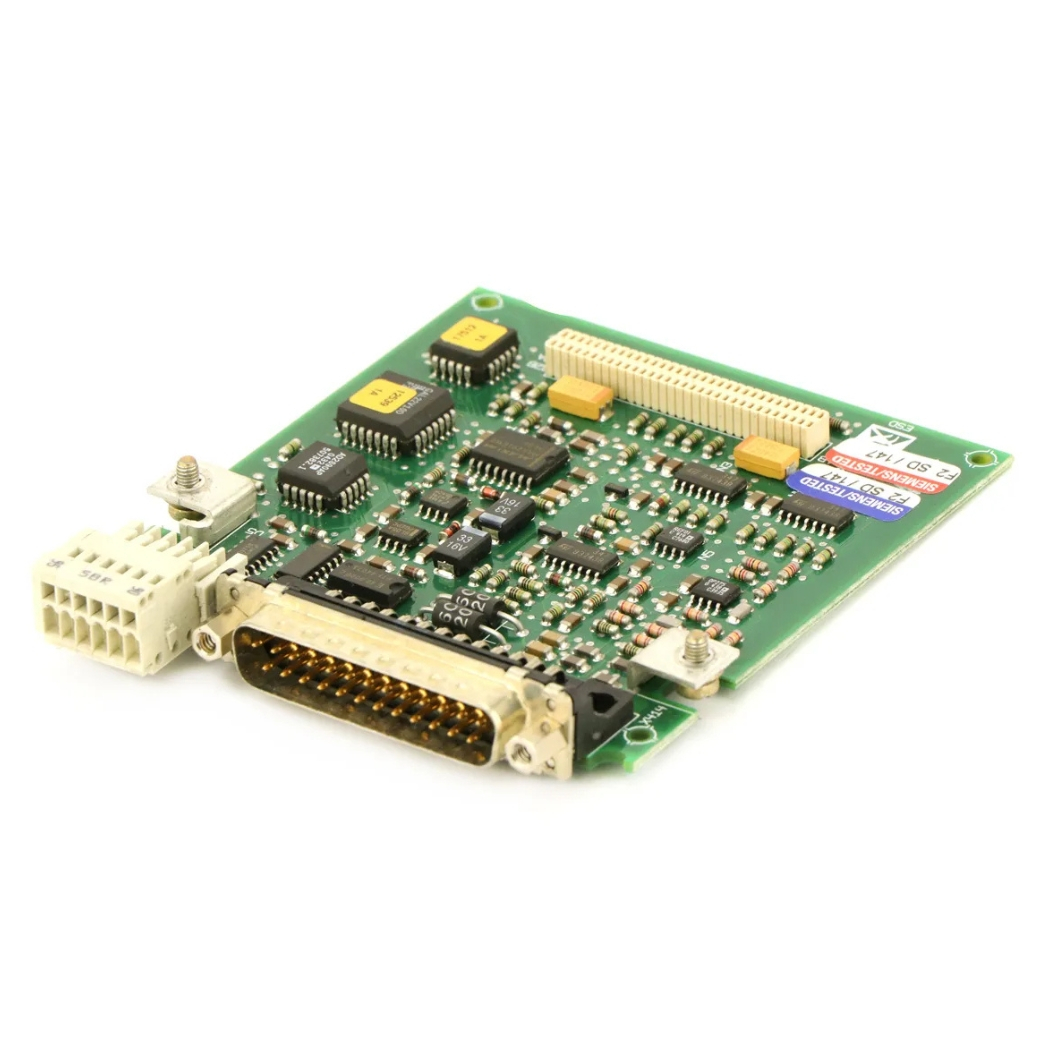

6SE7090-0XX84-0FG0 Simovert Masterdrives, bộ biến tần Siemens danh tiếng, chính là giải pháp truyền động mạnh mẽ, linh hoạt mà các kỹ sư và nhà quản lý kỹ thuật tại Việt Nam đang tìm kiếm để nâng tầm hiệu quả sản xuất và tối ưu hóa chi phí vận hành.

Tại thanhthienphu.vn, chúng tôi không chỉ cung cấp thiết bị điều khiển động cơ tiên tiến này, mà còn mang đến sự đồng hành và hỗ trợ kỹ thuật tận tâm, giúp bạn khai thác trọn vẹn sức mạnh công nghệ, hiện thực hóa khát vọng về một dây chuyền sản xuất hiện đại, ổn định và an toàn.

1. Cấu Tạo Sản Phẩm 6SE7090-0XX84-0FG0

• Module Công suất (Power Module): Đây là trái tim của biến tần, chứa các linh kiện công suất như cầu chỉnh lưu (Rectifier), bus DC với tụ điện dung lượng lớn (DC Link Capacitors), và mạch nghịch lưu IGBT (Insulated Gate Bipolar Transistor). Module này chịu trách nhiệm chính trong việc chuyển đổi điện năng từ lưới điện thành dạng phù hợp để cấp cho động cơ. Thiết kế tản nhiệt hiệu quả (thường bằng nhôm khối lớn và quạt làm mát tốc độ cao) đảm bảo module hoạt động ổn định ngay cả khi chịu tải nặng. Việc thay thế module công suất khi cần thiết (dù hiếm khi xảy ra với sản phẩm Siemens) trở nên đơn giản hơn nhiều so với các biến tần nguyên khối.
• Module Điều khiển (Control Unit – CU): Đây là bộ não của biến tần, chứa vi xử lý hiệu suất cao, bộ nhớ, các mạch logic, và các cổng giao tiếp. Module điều khiển thực hiện các thuật toán điều khiển phức tạp (V/f, Vector), xử lý tín hiệu từ cảm biến (nếu có), giao tiếp với người dùng qua bảng điều khiển hoặc phần mềm, và kết nối với các hệ thống điều khiển cấp cao hơn (PLC, HMI) qua các chuẩn truyền thông như PROFIBUS, USS. Các phiên bản CU khác nhau có thể cung cấp các tính năng và hiệu suất điều khiển khác nhau, cho phép người dùng lựa chọn module phù hợp nhất với ứng dụng.
• Module Giao tiếp (Communication Module – Tùy chọn): Đối với các yêu cầu giao tiếp mạng công nghiệp nâng cao như PROFIBUS DP, DeviceNet, CANopen, người dùng có thể lắp thêm các module giao tiếp chuyên dụng. Điều này tăng cường khả năng tích hợp biến tần vào các hệ thống tự động hóa phức tạp một cách liền mạch.
• Module Hãm (Braking Module – Tùy chọn): Đối với các ứng dụng có tải quán tính lớn hoặc yêu cầu dừng nhanh, cần lắp thêm module hãm và điện trở hãm (braking resistor) để tiêu tán năng lượng tái sinh từ động cơ khi giảm tốc, tránh lỗi quá áp trên bus DC.
• Bảng điều khiển vận hành (Operator Panel – OP/AOP – Tùy chọn): Cung cấp giao diện người-máy (HMI) trực quan để cài đặt tham số, giám sát trạng thái hoạt động và chẩn đoán lỗi ngay tại biến tần. Có các phiên bản cơ bản (OP) và nâng cao (AOP) với màn hình đồ họa.
• Hệ thống Tản nhiệt Tối ưu: Nhiệt độ là kẻ thù của thiết bị điện tử công suất. 6SX7010-0FF05 được trang bị hệ thống tản nhiệt hiệu quả, thường bao gồm các lá tản nhiệt lớn bằng nhôm và quạt làm mát thông minh (chỉ hoạt động khi cần thiết hoặc điều chỉnh tốc độ theo nhiệt độ), giúp duy trì nhiệt độ hoạt động tối ưu cho các linh kiện công suất, kéo dài tuổi thọ và đảm bảo hoạt động ổn định.
• Vỏ máy và Cấp bảo vệ: Vỏ máy được làm từ vật liệu chắc chắn, thường là kim loại hoặc nhựa kỹ thuật cao cấp, đảm bảo độ bền cơ học. Cấp bảo vệ tiêu chuẩn IP20 đòi hỏi lắp đặt trong tủ điện để bảo vệ khỏi bụi bẩn và độ ẩm, một yêu cầu phổ biến trong môi trường công nghiệp.
• Cầu đấu nối (Terminals): Các cầu đấu nối dây động lực (ngõ vào, ngõ ra, bus DC, điện trở hãm) và dây điều khiển (I/O, truyền thông) được bố trí rõ ràng, chắc chắn, thuận tiện cho việc lắp đặt và đấu nối dây, giảm thiểu nguy cơ lỗi kết nối.

2. Các Tính Năng Chính Của 6SE7090-0XX84-0FG0

• Điều Khiển Vector Hiệu Suất Cao (High-Performance Vector Control): Đây là linh hồn của Masterdrives. Thuật toán điều khiển vector (cả vòng kín với encoder và vòng hở) cho phép điều chỉnh mô-men xoắn và tốc độ động cơ cực kỳ chính xác, ngay cả ở tốc độ thấp hoặc khi tải thay đổi đột ngột. Điều này mang lại lợi ích to lớn cho các ứng dụng đòi hỏi độ chính xác cao như máy công cụ CNC, hệ thống định vị, máy in, máy dệt, giúp nâng cao chất lượng sản phẩm và giảm thiểu phế phẩm.
• Khả Năng Quá Tải Ấn Tượng (High Overload Capability): Các ứng dụng công nghiệp thường yêu cầu mô-men khởi động lớn hoặc phải chịu tải đỉnh trong thời gian ngắn (ví dụ: máy nghiền, máy ép, băng tải nặng). Simovert Masterdrives được thiết kế với khả năng chịu quá tải cao (thường là 150% trong 60 giây, 200% trong vài giây), đảm bảo khởi động mạnh mẽ và vận hành ổn định ngay cả trong những điều kiện khắc nghiệt nhất, tránh tình trạng dừng máy không mong muốn.
• Thiết Kế Module Linh Hoạt (Flexible Modular Design): Một trong những ưu điểm lớn nhất của dòng Masterdrives. Cấu trúc module cho phép người dùng dễ dàng tùy chỉnh cấu hình biến tần theo nhu cầu cụ thể bằng cách thêm hoặc thay đổi các module chức năng như module truyền thông, module mở rộng I/O, module phản hồi encoder, module an toàn. Điều này không chỉ giúp tối ưu chi phí đầu tư ban đầu mà còn tạo điều kiện thuận lợi cho việc nâng cấp, sửa chữa và bảo trì sau này, giảm thiểu thời gian ngừng hoạt động. Mã 6SE7090-0XX84-0FG0 rất có thể là một module tùy chọn quan trọng trong hệ sinh thái này.
• Chức Năng Tự Động Dò Thông Số Động Cơ (Autotuning): Việc cài đặt chính xác các thông số của động cơ là yếu tố then chốt để đạt được hiệu suất điều khiển tối ưu. Chức năng Autotuning (tham số P115) tự động xác định các thông số quan trọng của động cơ được kết nối (điện trở stator, điện cảm, hằng số thời gian rôto…) và tối ưu hóa các bộ điều khiển bên trong biến tần. Tính năng này giúp đơn giản hóa quá trình cài đặt, tiết kiệm thời gian cho kỹ sư và đảm bảo hiệu suất vận hành cao nhất ngay từ đầu.
• Hỗ Trợ Đa Dạng Giao Thức Truyền Thông (Extensive Communication Options): Trong kỷ nguyên Công nghiệp 4.0, khả năng kết nối và trao đổi dữ liệu là vô cùng quan trọng. Simovert Masterdrives hỗ trợ nhiều chuẩn truyền thông công nghiệp phổ biến thông qua các module tùy chọn (như PROFIBUS DP, CANopen, DeviceNet). Điều này cho phép tích hợp biến tần một cách liền mạch vào các hệ thống điều khiển và giám sát tự động hóa hiện có (PLC, SCADA, HMI), tạo thành một hệ sinh thái vận hành thông minh và hiệu quả.
• Tích Hợp Các Chức Năng Công Nghệ (Integrated Technology Functions): Ngoài điều khiển tốc độ cơ bản, Masterdrives thường tích hợp sẵn các chức năng công nghệ hữu ích như bộ điều khiển PID tích hợp (dùng cho điều khiển áp suất, lưu lượng…), khả năng điều khiển phanh cơ khí, chức năng định vị đơn giản… giúp giảm bớt gánh nặng cho PLC và đơn giản hóa kiến trúc hệ thống.
• Phần Mềm Cấu Hình và Chẩn Đoán Mạnh Mẽ (Powerful Software Tools): Các công cụ phần mềm như DriveMonitor hoặc STARTER của Siemens cung cấp giao diện đồ họa trực quan để cấu hình tham số, giám sát trạng thái hoạt động theo thời gian thực, phân tích dữ liệu (trace function), và chẩn đoán lỗi nhanh chóng, hỗ trợ đắc lực cho công tác vận hành và bảo trì.

3. Hướng Dẫn Chi Tiết Kết Nối 6SE7090-0XX84-0FG0 Với Phần Mềm

Bước 1: Chuẩn Bị Phần Cứng và Phần Mềm Cần Thiết

• Máy tính: Đảm bảo máy tính của bạn có cổng USB hoặc COM (nếu dùng bộ chuyển đổi RS232) và đã cài đặt hệ điều hành tương thích.
• Phần mềm DriveMonitor: Tải và cài đặt phiên bản DriveMonitor phù hợp từ trang web của Siemens hoặc nhận hỗ trợ từ thanhthienphu.vn.
• Bộ chuyển đổi tín hiệu: Sử dụng bộ chuyển đổi USB sang RS485 (phổ biến) hoặc RS232 sang RS485 chất lượng tốt. Cài đặt driver cho bộ chuyển đổi này trên máy tính.
• Cáp kết nối: Chuẩn bị cáp có đầu nối phù hợp với cổng truyền thông trên biến tần (thường là cổng X300, dạng Sub-D 9 chân hoặc terminal) và đầu nối tương ứng với bộ chuyển đổi RS485. Đấu dây đúng theo sơ đồ chân của chuẩn RS485 (thường là 2 dây: P+ và N- hoặc A và B) và chân nối đất (GND). Tham khảo manual của biến tần để biết sơ đồ chân chính xác.

Bước 2: Kết Nối Vật Lý Giữa Máy Tính và Biến Tần

• Kết nối bộ chuyển đổi USB-RS485 vào cổng USB của máy tính.
• Kết nối cáp RS485 từ bộ chuyển đổi đến cổng truyền thông USS (ví dụ X300) trên Simovert Masterdrives. Đảm bảo đấu đúng chân tín hiệu (P+ với P+, N- với N-) và nối đất nếu cần thiết để đảm bảo tín hiệu ổn định.
• Quan trọng: Nên thực hiện kết nối khi biến tần đã được cấp nguồn điều khiển nhưng chưa cấp nguồn động lực (nếu có thể) để đảm bảo an toàn.

Bước 3: Cấu Hình Tham Số Truyền Thông Trên Biến Tần

Sử dụng bàn phím trên biến tần (BOP hoặc AOP) để truy cập và cài đặt các tham số liên quan đến giao thức USS trên cổng X300. Các tham số quan trọng thường là:

• P700: Chọn giao thức (ví dụ: đặt là 1 để chọn USS trên cổng COM link/X300).
• P701: Địa chỉ biến tần (Bus address), đặt một giá trị duy nhất nếu có nhiều biến tần trên cùng bus (ví dụ: 0 hoặc 1).
• P702: Tốc độ truyền (Baud rate), phải giống với cài đặt trên phần mềm (ví dụ: 9600 bps, 19200 bps, 38400 bps…).
• P703: Số lượng PZD (Process Data words) – thường đặt là 2 nếu chỉ dùng để cấu hình.
• P704: Số lượng PKW (Parameter ID/Value words) – thường đặt là 127 (hoặc giá trị max).

Ghi lại các giá trị đã cài đặt (địa chỉ, tốc độ baud) để sử dụng ở bước tiếp theo.

Bước 4: Cấu Hình Kết Nối Trong Phần Mềm DriveMonitor

• Mở phần mềm DriveMonitor trên máy tính.
• Thường sẽ có tùy chọn để thiết lập kết nối trực tuyến (Set PG/PC Interface hoặc tương tự).
• Chọn giao diện kết nối là cổng COM ảo tương ứng với bộ chuyển đổi USB-RS485 của bạn (kiểm tra trong Device Manager của Windows).
• Trong phần cài đặt thuộc tính (Properties) của cổng COM, chọn đúng tốc độ Baud (phải khớp với P702 trên biến tần), Parity (thường là None hoặc Even), Data bits (thường là 8), Stop bits (thường là 1).
• Chọn giao thức là USS.

Bước 5: Thiết Lập Kết Nối và Truy Cập Biến Tần

• Trong DriveMonitor, tạo một dự án mới hoặc chọn chức năng kết nối trực tuyến (Go online/Accessible Nodes).
• Phần mềm sẽ quét mạng (bus) để tìm các thiết bị. Nhập địa chỉ biến tần bạn đã cài đặt ở P701 nếu được yêu cầu.
• Nếu tất cả cấu hình đều chính xác, DriveMonitor sẽ nhận diện được 6SE7090-0XX84-0FG0 Simovert Masterdrives và cho phép bạn truy cập danh sách tham số của nó.

Bước 6: Kiểm Tra và Sử Dụng

• Thử đọc một vài tham số từ biến tần để xác nhận kết nối thành công.
• Bây giờ bạn có thể sử dụng DriveMonitor để xem/thay đổi tham số, giám sát trạng thái, sao lưu/phục hồi cấu hình…

Lưu ý quan trọng: Nếu gặp sự cố kết nối, hãy kiểm tra lại cáp nối, driver bộ chuyển đổi, các tham số truyền thông trên cả biến tần và phần mềm. Đảm bảo không có xung đột địa chỉ nếu có nhiều thiết bị trên cùng đường truyền. Đừng ngần ngại liên hệ đội ngũ kỹ thuật của thanhthienphu.vn qua Hotline 08.12.77.88.99 để được hỗ trợ kịp thời và chính xác.

4. Hướng Dẫn Lập Trình Cơ Bản Cho 6SE7090-0XX84-0FG0

Bước 1: Truy Cập Chế Độ Cài Đặt Tham Số

• Trên BOP/AOP, nhấn phím P để vào chế độ tham số. Màn hình sẽ hiển thị số hiệu tham số.
• Sử dụng các phím mũi tên lên/xuống để di chuyển đến tham số mong muốn.
• Nhấn phím P một lần nữa để xem giá trị hiện tại của tham số đó.
• Để thay đổi giá trị, sử dụng các phím mũi tên lên/xuống.
• Nhấn P để xác nhận giá trị mới (giá trị sẽ nhấp nháy rồi dừng lại).
• Nhấn phím mũi tên lên hoặc xuống để chuyển sang tham số khác, hoặc nhấn phím Fn (nếu có) hoặc chờ một lúc để thoát khỏi chế độ chỉnh sửa giá trị của tham số hiện tại.

Bước 2: Thực Hiện Quick Commissioning (Cài Đặt Nhanh)

Đây là nhóm các tham số cơ bản cần cài đặt đầu tiên để biến tần có thể hoạt động.

P060 (Menu Select): Chọn chế độ cài đặt. Đặt P060 = 1 (Quick Commissioning). Sau đó bạn sẽ tuần tự đi qua các tham số quan trọng nhất. Hoặc bạn có thể vào trực tiếp từng tham số dưới đây nếu P060 = 0 hoặc 2.

P071 (Motor Type): Chọn loại động cơ (Thường là động cơ không đồng bộ – Asynchronous motor).

P100 (Technology Application/Control Mode): Lựa chọn chế độ điều khiển chính. Ví dụ:

• 1: Điều khiển V/f tuyến tính (Linear V/f).
• 3: Điều khiển V/f parabol (Parabolic V/f – cho bơm, quạt).
• 5: Điều khiển Vector không cảm biến (Sensorless Vector Control – SLVC).
• 6: Điều khiển Vector có cảm biến (Vector Control with encoder – VC). Lựa chọn này phụ thuộc vào ứng dụng và việc có sử dụng encoder hay không.

Nhập Thông Số Nhãn Động Cơ (Motor Nameplate Data): Các tham số này cực kỳ quan trọng để biến tần tính toán và điều khiển chính xác. Lấy thông tin từ nhãn (nameplate) của động cơ:

• P101: Điện áp định mức động cơ (Motor rated voltage – V).
• P102: Dòng điện định mức động cơ (Motor rated current – A).
• P103: Tần số định mức động cơ (Motor rated frequency – Hz).
• P104: Tốc độ định mức động cơ (Motor rated speed – RPM).
• P105: Công suất định mức động cơ (Motor rated power – kW hoặc HP, kiểm tra đơn vị P106).
• P107: Hệ số công suất định mức động cơ (Motor rated power factor – cos φ).

P115 (Motor Data Identification / Autotuning): Chức năng tự động dò thông số động cơ. Rất khuyến khích thực hiện sau khi nhập xong thông số nhãn. Đặt P115 = 1 (Đo thông số khi dừng) hoặc P115 = 3 (Đo cả khi dừng và khi chạy – yêu cầu động cơ quay). Nhấn nút Run (nếu cần) để bắt đầu quá trình. Biến tần sẽ tự đo và tối ưu các thông số nội bộ. Sau khi hoàn thành, P115 sẽ tự về 0. Lưu ý: Đảm bảo an toàn, tách tải khỏi trục động cơ nếu thực hiện P115 = 3.

Bước 3: Cài Đặt Các Thông Số Vận Hành Cơ Bản

• P462 (Acceleration Time): Thời gian tăng tốc từ 0 Hz đến tần số max (thường là P452). Đơn vị: giây.
• P464 (Deceleration Time): Thời gian giảm tốc từ tần số max về 0 Hz. Đơn vị: giây.
• P452 (Maximum Frequency): Giới hạn tần số đầu ra tối đa. Đơn vị: Hz.
• P453 (Minimum Frequency): Giới hạn tần số đầu ra tối thiểu. Đơn vị: Hz.
• P554 - P570 (Digital Inputs): Cấu hình chức năng cho các đầu vào số (DI). Ví dụ: P554 (Chức năng DI1) có thể đặt là 1 (ON/OFF1 – Lệnh chạy/dừng), 9 (Fault reset – Xóa lỗi).
• P601 - P605 (Analog Inputs): Cấu hình kiểu tín hiệu (Voltage/Current) và tỷ lệ (scaling) cho các đầu vào tương tự (AI), thường dùng để nhận tín hiệu đặt tốc độ từ biến trở hoặc PLC.
• P585 - P594 (Digital Outputs): Cấu hình chức năng cho các đầu ra số (DO – thường là Rơ le). Ví dụ: P585 (Chức năng DO1) có thể đặt là 1 (Drive Ready – Biến tần sẵn sàng), 3 (Drive Fault Active – Có lỗi).

Bước 4: Lưu Trữ Tham Số

• Sau khi hoàn tất cài đặt, điều quan trọng là phải lưu lại cấu hình.
• Truy cập tham số P971 (Parameter Save).
• Đặt P971 = 1 và nhấn P để lưu tất cả các tham số đã thay đổi vào bộ nhớ non-volatile (EEPROM). Quá trình lưu có thể mất vài giây.

Đây chỉ là những bước lập trình cơ bản nhất. Simovert Masterdrives còn rất nhiều tham số và chức năng nâng cao khác (PID, function blocks, điều khiển moment…). Thanhthienphu.vn khuyến khích bạn tham khảo tài liệu kỹ thuật chi tiết của sản phẩm hoặc tham gia các khóa đào tạo chuyên sâu. Và đừng quên, đội ngũ kỹ sư giàu kinh nghiệm của chúng tôi tại Hotline 08.12.77.88.99 luôn sẵn sàng tư vấn và hỗ trợ bạn trong quá trình cài đặt và tối ưu hóa hệ thống.
