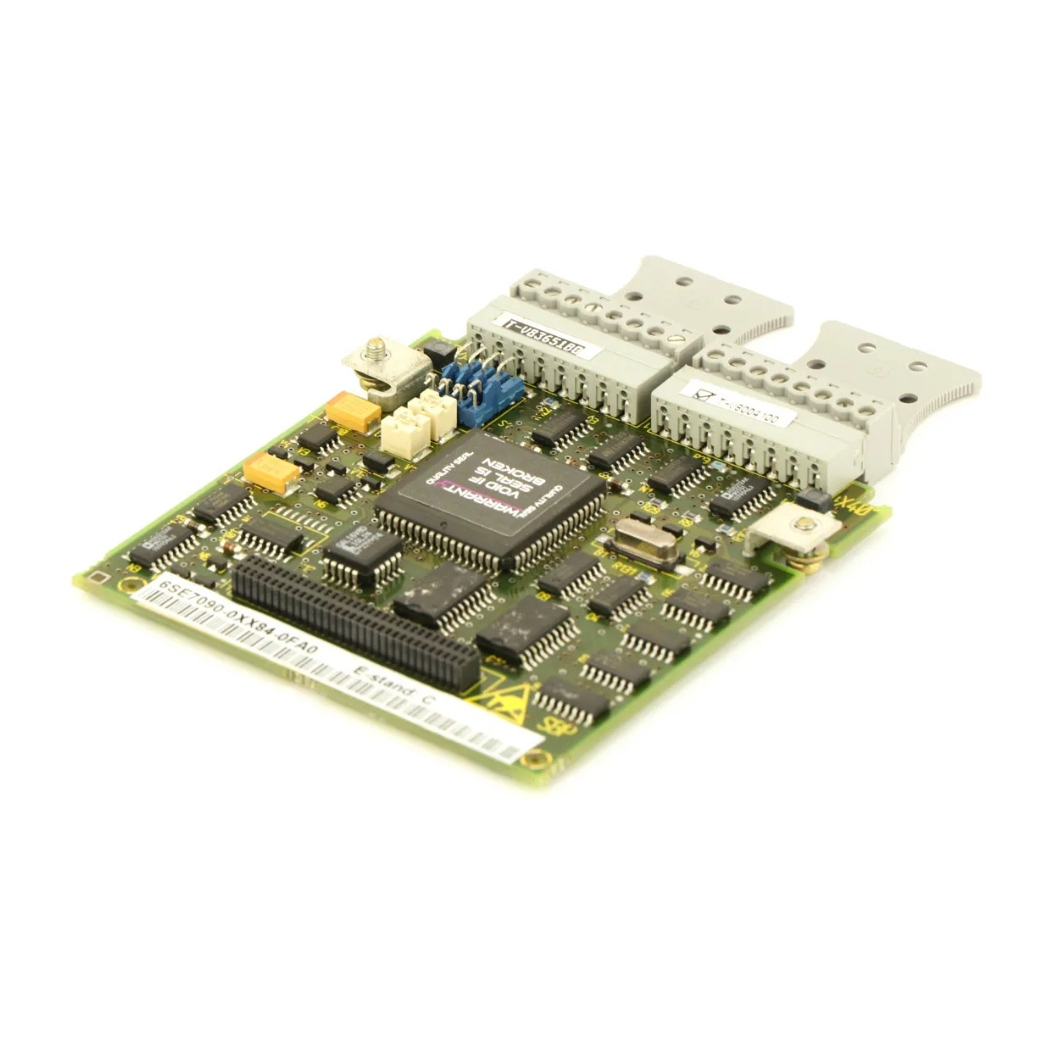

6SE7090-0XX84-0FE0 Biến tần Simovert

6SE7090-0XX84-0FE0 Simovert Masterdrives, một giải pháp biến tần Siemens mạnh mẽ và linh hoạt, đang mở ra kỷ nguyên mới cho hiệu suất và độ tin cậy trong điều khiển động cơ công nghiệp, giúp các kỹ sư và nhà quản lý như bạn kiến tạo nên những dây chuyền sản xuất hiệu quả vượt trội tại thanhthienphu.vn.

Đây chính là chìa khóa giúp bạn giải quyết triệt để những thách thức về thiết bị cũ kỹ, lạc hậu, chi phí vận hành cao và nâng tầm năng lực cạnh tranh cho doanh nghiệp, đồng thời làm chủ công nghệ truyền động tiên tiến, bộ điều khiển động cơ AC hiệu suất cao.

1. Thông tin chi tiết về sản phẩm 6SE7090-0XX84-0FE0

2. Cấu tạo sản phẩm 6SE7090-0XX84-0FE0

• Bo mạch chủ (Mainboard): Trái tim của module, nơi chứa các vi xử lý hoặc chip chuyên dụng (ASIC) thực hiện chức năng chính (ví dụ: xử lý tín hiệu encoder, giao tiếp mạng Profibus). Các linh kiện được lựa chọn kỹ lưỡng, đảm bảo hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.
• Các cổng kết nối (Connectors): Module 6SE7090-0XX84-0FE0 sẽ có các cổng kết nối đặc trưng cho chức năng của nó. Ví dụ, nếu là module giao tiếp Profibus, sẽ có cổng DB9 hoặc terminal dạng vít. Nếu là module encoder, sẽ có cổng Sub-D hoặc terminal tương ứng với loại encoder (TTL, HTL…). Các cổng này được thiết kế chắc chắn, đảm bảo kết nối tin cậy.
• Giao diện kết nối với biến tần: Module có một giao diện đặc biệt (thường là dạng chân cắm hoặc bus nội bộ) để kết nối trực tiếp vào bo mạch điều khiển của biến tần Masterdrives, cho phép trao đổi dữ liệu tốc độ cao và cấp nguồn.
• Các thành phần phụ trợ: Có thể bao gồm đèn LED chỉ thị trạng thái (hoạt động, lỗi, giao tiếp), các jumper hoặc switch để cài đặt địa chỉ mạng, cấu hình cơ bản.
• Vỏ bảo vệ: Thường làm bằng nhựa công nghiệp chịu nhiệt, chịu va đập hoặc kim loại, bảo vệ bo mạch khỏi bụi bẩn, ẩm và các tác động vật lý nhẹ, đồng thời có thể đóng vai trò tản nhiệt thụ động.

3. Các tính năng chính nổi bật của 6SE7090-0XX84-0FE0

• Tích hợp mạng truyền thông công nghiệp tốc độ cao: Nếu 6SE7090-0XX84-0FE0 là một module Profibus DP (ví dụ: CBP2), nó cho phép biến tần Masterdrives giao tiếp mượt mà với hệ thống PLC chủ (như Siemens S7-300/400/1200/1500) với tốc độ lên đến 12 Mbit/s. Điều này đảm bảo việc trao đổi dữ liệu điều khiển, trạng thái và tham số diễn ra nhanh chóng, đồng bộ, cực kỳ quan trọng trong các dây chuyền sản xuất tự động hóa cao, hệ thống điều khiển phân tán. Lợi ích trực tiếp là giảm thiểu độ trễ, tăng khả năng đáp ứng thời gian thực và đơn giản hóa hệ thống dây nối so với đấu nối cứng truyền thống.
• Phản hồi tốc độ/vị trí chính xác từ Encoder: Trong trường hợp module này là một bo mạch phản hồi encoder (ví dụ: SBP hoặc SBM), nó cho phép kết nối trực tiếp các loại encoder khác nhau (TTL, HTL, Sin/Cos 1Vpp, SSI) vào biến tần. Điều này là nền tảng cho các chế độ điều khiển vòng kín như Vector Control hoặc Servo Control, mang lại độ chính xác tốc độ và mô-men xoắn vượt trội (sai số tốc độ thường dưới 0.01%), khả năng giữ vị trí chính xác, rất cần thiết cho các ứng dụng như máy công cụ CNC, robot công nghiệp, hệ thống định vị, cần trục.
• Mở rộng chức năng điều khiển chuyên dụng: Một số module có thể cung cấp các chức năng công nghệ tích hợp (Technology functions), ví dụ như điều khiển đồng bộ hóa trục (synchronism), điều khiển cam điện tử (electronic cam), hoặc các chức năng an toàn cơ bản (basic safety). Việc tích hợp các chức năng này vào biến tần giúp giảm tải cho PLC, tối ưu hóa cấu trúc điều khiển và tăng hiệu suất tổng thể của hệ thống.
• Chẩn đoán và bảo trì nâng cao: Các module giao tiếp thường cung cấp khả năng chẩn đoán lỗi chi tiết hơn thông qua mạng truyền thông, giúp kỹ sư bảo trì nhanh chóng xác định và khắc phục sự cố từ xa hoặc tại chỗ thông qua phần mềm. Module encoder cũng có thể cung cấp tín hiệu chẩn đoán về tình trạng của encoder.
• Linh hoạt và Khả năng mở rộng: Việc sử dụng các module như 6SE7090-0XX84-0FE0 cho phép bạn xây dựng một hệ thống biến tần tùy chỉnh chính xác theo yêu cầu ứng dụng, và dễ dàng nâng cấp hoặc thay đổi chức năng trong tương lai mà không cần đầu tư lại toàn bộ biến tần. Đây là lợi thế cạnh tranh lớn trong môi trường sản xuất luôn thay đổi.

4. Hướng dẫn kết nối 6SE7090-0XX84-0FE0 với phần mềm

Bước 1: Chuẩn bị Phần cứng cần thiết:

Máy tính: Một máy tính xách tay (laptop) hoặc máy tính để bàn (PC) chạy hệ điều hành Windows tương thích với phần mềm của Siemens.

Cáp kết nối: Tùy thuộc vào cổng giao tiếp trên biến tần và module, bạn có thể cần:

• Cáp RS232 hoặc RS485 (nếu kết nối qua cổng nối tiếp trên bo mạch điều khiển cơ bản hoặc một số module).
• Bộ chuyển đổi PC Adapter USB của Siemens (ví dụ: 6ES7972-0CB20-0XA0) nếu kết nối qua mạng MPI/DP trên module Profibus hoặc cổng X300 trên một số bo mạch điều khiển.
• Cáp Ethernet tiêu chuẩn nếu module hỗ trợ giao tiếp Ethernet công nghiệp.

Module 6SE7090-0XX84-0FE0: Đã được lắp đặt đúng cách vào khe cắm tương ứng trên biến tần Masterdrives.

Bước 2: Cài đặt Phần mềm Siemens:

• Phần mềm chính thường được sử dụng cho Simovert Masterdrives là DriveMonitor. Đây là công cụ mạnh mẽ cho phép cài đặt tham số, sao lưu/phục hồi cấu hình, giám sát online, vẽ đồ thị (trace) và chẩn đoán lỗi. Tải bộ cài đặt từ trang web hỗ trợ của Siemens hoặc từ đĩa cài đặt đi kèm.
• Trong một số trường hợp, đặc biệt khi tích hợp vào hệ thống TIA Portal hoặc các hệ thống mới hơn, bạn có thể cần sử dụng STARTER hoặc các công cụ khác có khả năng routing để truy cập Masterdrives thông qua một thiết bị trung gian (như PLC S7).
• Cài đặt driver cho PC Adapter USB nếu sử dụng.

Bước 3: Thiết lập Kết nối Vật lý:

• Tắt nguồn biến tần (đảm bảo an toàn).
• Kết nối một đầu cáp vào cổng giao tiếp tương ứng trên biến tần hoặc module 6SE7090-0XX84-0FE0.
• Kết nối đầu còn lại của cáp vào máy tính (trực tiếp hoặc qua PC Adapter).
• Cấp nguồn trở lại cho biến tần.

Bước 4: Cấu hình Giao tiếp trong Phần mềm DriveMonitor:

• Mở phần mềm DriveMonitor.
• Thường sẽ có một trình hướng dẫn hoặc menu để thiết lập giao diện kết nối (Set PG/PC Interface).
• Chọn đúng loại cáp/adapter bạn đang sử dụng (ví dụ: PC Adapter (MPI) hoặc PC Adapter (PROFIBUS)).
• Cấu hình các thông số giao tiếp (tốc độ baud, địa chỉ MPI/DP) sao cho phù hợp với cài đặt trên biến tần và mạng (nếu có). Thông tin này có trong tài liệu kỹ thuật của biến tần và module.
• Thực hiện quét mạng (scan network) hoặc kết nối trực tiếp đến địa chỉ của biến tần.

Bước 5: Truy cập và Làm việc với Biến tần:

• Sau khi kết nối thành công, DriveMonitor sẽ hiển thị biến tần Masterdrives.
• Bạn có thể tiến hành đọc/ghi tham số (upload/download), giám sát các giá trị thực (tốc độ, dòng điện, trạng thái), thực hiện chẩn đoán lỗi, sao lưu cấu hình và nhiều tác vụ khác.

5. Cách lập trình cơ bản 6SE7090-0XX84-0FE0

Bước 1: Tìm hiểu Cấu trúc Tham số:

• Tham số trong Masterdrives được tổ chức theo các nhóm chức năng và được đánh số (ví dụ: Pxxx, rxxx, Uxxx). P là các tham số có thể đọc/ghi, r là các tham số chỉ đọc (giá trị thực, trạng thái), U là các tham số lệnh.
• Tham số có thể có chỉ số (index) nếu chúng áp dụng cho nhiều đối tượng (ví dụ: nhiều bộ dữ liệu lệnh).
• Tài liệu quan trọng nhất là Compendium hoặc Parameter List của Masterdrives, nơi liệt kê chi tiết tất cả các tham số, ý nghĩa, dải giá trị và giá trị mặc định.

Bước 2: Nhập Dữ liệu Động cơ (Motor Data):

Đây là bước cực kỳ quan trọng để biến tần điều khiển động cơ chính xác và hiệu quả.

• Truy cập nhóm tham số liên quan đến dữ liệu động cơ (thường bắt đầu từ P100).
• Nhập các giá trị từ nhãn động cơ: Điện áp định mức (P101), Dòng điện định mức (P102), Công suất định mức (P103), Tần số định mức (P104), Tốc độ định mức (P105), Hệ số công suất (cos φ – P106).
• Chọn loại động cơ (không đồng bộ, đồng bộ – P100).

Bước 3: Thực hiện Tối ưu hóa Động cơ (Motor Identification/Optimization):

Sau khi nhập dữ liệu, cần thực hiện quá trình tự động nhận dạng và tối ưu hóa các tham số nội của động cơ.

• Kích hoạt chức năng này thông qua tham số tương ứng (ví dụ: P115). Quá trình này có thể yêu cầu động cơ đứng yên hoặc quay không tải/có tải tùy theo chế độ.
• Biến tần sẽ tự động đo đạc điện trở stator, rotor, điện cảm… và lưu vào các tham số hệ thống, giúp chế độ điều khiển (đặc biệt là Vector Control) hoạt động tối ưu. Luôn đảm bảo an toàn khi thực hiện bước này.

Bước 4: Cấu hình Chế độ Điều khiển và Nguồn Lệnh/Tần số:

• Chọn chế độ điều khiển mong muốn: V/f Control (P198), Sensorless Vector Control (SVC – P198), Vector Control (VC) với encoder (P198). Lựa chọn này phụ thuộc vào ứng dụng và việc có sử dụng module encoder hay không.
• Xác định nguồn nhận lệnh chạy/dừng (ví dụ: từ terminal, từ mạng Profibus thông qua module 6SE7090-0XX84-0FE0 – P554) và nguồn đặt tần số/tốc độ (ví dụ: từ biến trở analog, từ mạng Profibus – P443).

Bước 5: Cài đặt các Tham số Vận hành Cơ bản:

• Thời gian tăng tốc (Ramp-up time – P462).
• Thời gian giảm tốc (Ramp-down time – P464).
• Tần số/Tốc độ tối thiểu (P452).
• Tần số/Tốc độ tối đa (P453).
• Giới hạn dòng điện (P282).

Bước 6: Cấu hình Chức năng của Module 6SE7090-0XX84-0FE0 (Nếu có):

• Nếu là module Profibus: Cài đặt địa chỉ Profibus (P918), cấu hình dữ liệu trao đổi (PKW, PZD) thông qua các tham số liên quan (ví dụ: P694, P695, P734…).
• Nếu là module Encoder: Cấu hình loại encoder, số xung/vòng (P151, P153…).

Bước 7: Lưu Tham số:

Sau khi hoàn tất cài đặt, thực hiện lệnh lưu tham số vào bộ nhớ non-volatile của biến tần (ví dụ: P971 = 1) để tránh mất cấu hình khi mất điện.

6. Khắc phục một số lỗi thường gặp trên 6SE7090-0XX84-0FE0

7. Liên hệ ngay thanhthienphu.vn để nhận tư vấn và sở hữu 6SE7090-0XX84-0FE0

Bạn đã thấy được sức mạnh, sự linh hoạt và những lợi ích vượt trội mà module 6SE7090-0XX84-0FE0 Simovert Masterdrives mang lại cho hệ thống truyền động công nghiệp. Đây chính là mảnh ghép hoàn hảo giúp bạn giải quyết những khó khăn hiện tại về hiệu suất, chi phí và độ tin cậy, đồng thời mở ra cánh cửa đến với công nghệ điều khiển tiên tiến, nâng cao năng lực cạnh tranh và khẳng định vị thế chuyên môn của bạn.

Tại sao nên chọn thanhthienphu.vn là đối tác tin cậy cho 6SE7090-0XX84-0FE0

• Chuyên môn và Kinh nghiệm sâu sắc: Đội ngũ kỹ sư của thanhthienphu.vn không chỉ bán hàng, chúng tôi am hiểu sâu sắc về kỹ thuật, ứng dụng của biến tần Siemens Simovert Masterdrives cũng như các thiết bị điện tự động khác. Chúng tôi có khả năng tư vấn giải pháp tối ưu, phù hợp nhất với yêu cầu đặc thù và ngân sách của từng khách hàng, từ những ứng dụng đơn giản đến các hệ thống phức tạp.
• Sản phẩm Chính hãng, Chất lượng Đảm bảo: Chúng tôi cam kết cung cấp 100% sản phẩm Siemens Simovert Masterdrives 6SE7090-0XX84-0FE0 và các thiết bị khác là hàng chính hãng, có nguồn gốc xuất xứ rõ ràng, đầy đủ chứng từ CO/CQ. Chất lượng và độ bền theo tiêu chuẩn Đức là điều quý khách hoàn toàn có thể yên tâm.
• Giá cả Cạnh tranh và Hợp lý: Thấu hiểu bài toán chi phí của doanh nghiệp, thanhthienphu.vn luôn nỗ lực mang đến mức giá tốt nhất thị trường, đi kèm với các chính sách bán hàng linh hoạt, ưu đãi hấp dẫn cho khách hàng thân thiết và các dự án lớn. Chúng tôi tối ưu hóa quy trình để giảm chi phí, mang lại lợi ích trực tiếp cho bạn.
• Chính sách Bảo hành Rõ ràng, Uy tín: Mọi sản phẩm do thanhthienphu.vn cung cấp đều được hưởng chế độ bảo hành chính hãng và hỗ trợ bảo hành nhanh chóng, minh bạch, đảm bảo quyền lợi tối đa cho khách hàng.

Đừng chần chừ nữa Hãy nhấc máy và gọi ngay đến Hotline 08.12.77.88.99

Hoặc ghé thăm chúng tôi tại: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh

Truy cập website: thanhthienphu.vn
