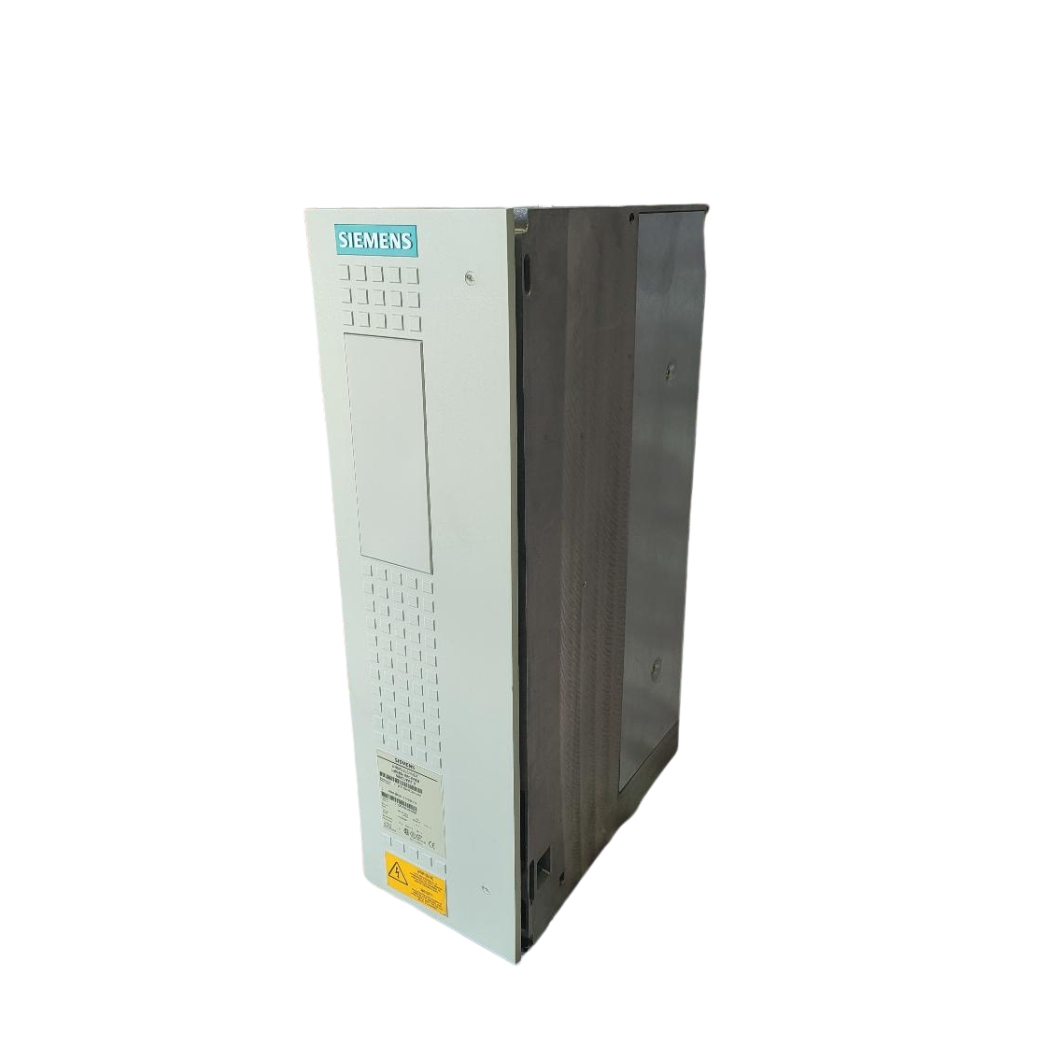

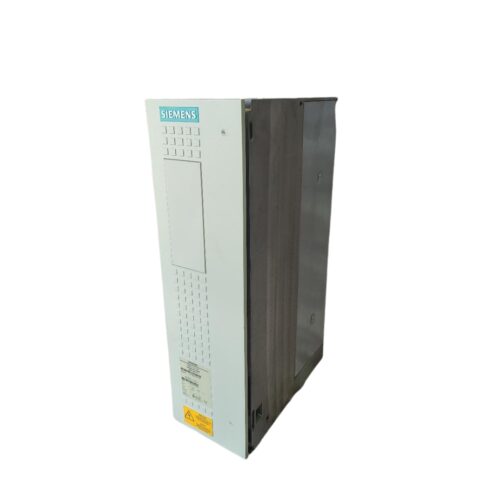

6SE7028-6EC85-0AA0 Biến tần Simovert

6SE7028-6EC85-0AA0 Simovert Masterdrives, một kiệt tác công nghệ từ Siemens, cùng với các bộ biến đổi tần số và ổ đĩa Siemens tiên tiến khác, chính là giải pháp toàn diện mà thanhthienphu.vn mang đến để giải quyết triệt để những trăn trở về hiệu suất, chi phí và an toàn trong vận hành hệ thống điện công nghiệp của bạn.

1. Thông tin chi tiết về sản phẩm 6SE7028-6EC85-0AA0

2. Khám phá cấu tạo tinh vi của 6SE7028-6EC85-0AA0

• Bộ phận nguồn (Power Module Unit – PMU): Đây là trái tim cung cấp năng lượng cho toàn bộ biến tần, chịu trách nhiệm biến đổi điện áp AC đầu vào thành điện áp DC trung gian và sau đó nghịch lưu thành điện áp AC đầu ra với tần số và biên độ mong muốn để điều khiển động cơ. Bộ phận này thường bao gồm mạch chỉnh lưu, tụ lọc DC link và mạch nghịch lưu IGBT công suất cao, được thiết kế với khả năng tản nhiệt hiệu quả, đảm bảo hoạt động ổn định ngay cả trong điều kiện tải nặng và môi trường khắc nghiệt.
• Bộ điều khiển (Control Unit Vector Control – CUVC hoặc tương đương): Đây là bộ não của 6SE7028-6EC85-0AA0 Simovert Masterdrives. Nó chứa vi xử lý mạnh mẽ, thực thi các thuật toán điều khiển phức tạp như Vector Control, SLVC, V/f, xử lý tín hiệu từ cảm biến (nếu có), quản lý các ngõ vào/ra, giao tiếp với các thiết bị ngoại vi và hệ thống điều khiển cấp cao hơn (PLC, HMI) thông qua các chuẩn truyền thông như USS, PROFIBUS-DP. Thiết kế dạng board mạch cắm rút giúp dễ dàng thay thế hoặc nâng cấp khi cần thiết.
• Bảng điều khiển và hiển thị (Parameterization Module Unit – PMU hoặc Operator Panel – OP): Giao diện tương tác trực tiếp với người dùng, thường là một màn hình LCD nhỏ cùng các phím bấm, cho phép kỹ thuật viên cài đặt tham số, giám sát trạng thái hoạt động, đọc mã lỗi và thực hiện các thao tác điều khiển cơ bản. Một số phiên bản có thể có bảng điều khiển nâng cao hơn (ví dụ OP1S).
• Các bo mạch mở rộng tùy chọn (Expansion Boards – EB1, EB2, Communication Boards – CBx, Technology Boards – TBx): Điểm nhấn của dòng Masterdrives chính là khả năng mở rộng linh hoạt. Người dùng có thể dễ dàng bổ sung thêm các ngõ vào/ra số và tương tự (qua EB1, EB2), các cổng truyền thông công nghiệp khác nhau (PROFIBUS, DeviceNet, CANopen qua các CBx), hoặc các chức năng công nghệ chuyên biệt (qua TBx) tùy theo yêu cầu ứng dụng cụ thể. Điều này giúp tối ưu hóa chi phí đầu tư ban đầu và dễ dàng nâng cấp hệ thống trong tương lai.
• Các thành phần phụ trợ: Bao gồm quạt làm mát, cầu đấu nối dây động lực và điều khiển, vỏ máy chắc chắn đạt cấp bảo vệ IP20 (hoặc cao hơn với tủ lắp đặt phù hợp), các bộ lọc EMC tùy chọn để giảm nhiễu điện từ.

3. Những tính năng ưu việt làm nên tên tuổi 6SE7028-6EC85-0AA0

• Điều khiển Vector (Vector Control – VC): Đây là phương pháp điều khiển cao cấp, cho phép kiểm soát độc lập momen và tốc độ động cơ với độ chính xác cực cao, tương đương với hệ thống điều khiển động cơ DC. Yêu cầu sử dụng encoder để phản hồi tốc độ và vị trí trục động cơ. Tính năng này lý tưởng cho các ứng dụng đòi hỏi độ chính xác động học cao, đáp ứng tải nhanh, điều khiển vị trí, như máy công cụ CNC, hệ thống nâng hạ, máy in, máy dệt tốc độ cao.
• Điều khiển Vector không cảm biến (Sensorless Vector Control – SLVC): Một bước tiến vượt bậc, SLVC mang lại hiệu suất điều khiển gần tương đương VC nhưng không cần sử dụng encoder. Bằng các thuật toán phức tạp dựa trên mô hình toán học của động cơ, biến tần ước lượng tốc độ và vị trí trục. Điều này giúp giảm chi phí lắp đặt, tăng độ tin cậy (do loại bỏ được encoder dễ hư hỏng) mà vẫn đảm bảo khả năng điều khiển momen tốt ở dải tốc độ rộng, phù hợp cho bơm, quạt, băng tải, máy đùn, máy trộn.
• Điều khiển V/f (Voltage/Frequency Control): Phương pháp điều khiển cơ bản, giữ tỷ lệ Điện áp/Tần số không đổi (hoặc theo một đường đặc tính lập trình trước). Phù hợp cho các ứng dụng đơn giản, không yêu cầu độ chính xác cao, hoặc điều khiển nhiều động cơ song song từ một biến tần, như hệ thống bơm, quạt thông gió đơn giản. Cung cấp các chế độ V/f đa dạng: tuyến tính, bình phương (cho bơm/quạt), FCC (Flux Current Control) cho momen khởi động tốt hơn.
• Chức năng tiết kiệm năng lượng tự động: Biến tần tự động tối ưu hóa điện áp đầu ra dựa trên tải thực tế của động cơ, đặc biệt hiệu quả với các ứng dụng tải biến đổi như bơm và quạt, giúp giảm tổn hao năng lượng trong động cơ và biến tần. Nhiều nghiên cứu, ví dụ từ Bộ Năng lượng Hoa Kỳ (DOE), đã chỉ ra rằng VFDs (Variable Frequency Drives) như Simovert Masterdrives có thể tiết kiệm từ 20% đến 70% năng lượng tiêu thụ ở các ứng dụng bơm, quạt ly tâm.
• Khả năng giao tiếp mạnh mẽ: Tích hợp sẵn cổng USS (Universal Serial Interface) cho kết nối đơn giản. Dễ dàng mở rộng với các module truyền thông phổ biến nhất trong công nghiệp như PROFIBUS-DP, DeviceNet, CANopen, cho phép tích hợp liền mạch vào các hệ thống tự động hóa phức tạp, giao tiếp hiệu quả với PLC, HMI và hệ thống SCADA.
• Chức năng bảo vệ toàn diện: Tích hợp đầy đủ các chức năng bảo vệ cho biến tần và động cơ: bảo vệ quá dòng, quá áp, thấp áp, quá nhiệt biến tần, quá nhiệt động cơ (qua PTC/KTY), chạm đất, mất pha đầu vào/đầu ra, quá tốc độ,… đảm bảo an toàn tối đa cho thiết bị và con người, giảm thiểu thời gian dừng máy không mong muốn.
• Khởi động và dừng mềm (Soft Start/Stop): Điều chỉnh thời gian tăng tốc và giảm tốc (ramps) giúp động cơ khởi động và dừng êm ái, giảm sốc cơ khí cho hệ thống truyền động, kéo dài tuổi thọ thiết bị và giảm sụt áp lưới điện khi khởi động.
• Tích hợp bộ hãm (Braking Unit Interface): Sẵn sàng kết nối với điện trở hãm ngoài để tiêu tán năng lượng tái sinh từ động cơ trong quá trình giảm tốc hoặc hãm tải có quán tính lớn, đảm bảo dừng nhanh và an toàn.

4. Hướng dẫn kết nối 6SE7028-6EC85-0AA0 với phần mềm

1. Chuẩn bị phần cứng và phần mềm:

• Máy tính: Laptop hoặc PC cài đặt hệ điều hành Windows tương thích.
• Phần mềm: Tải và cài đặt phần mềm Siemens DriveMonitor (cũ hơn, nhẹ nhàng) hoặc STARTER (mới hơn, mạnh mẽ hơn, tích hợp trong TIA Portal). Bạn có thể tìm thấy các phiên bản này trên trang web hỗ trợ của Siemens Industry Online Support (SIOS). Đảm bảo cài đặt đầy đủ driver cần thiết.
• Cáp kết nối: Thông thường, bạn sẽ cần một bộ chuyển đổi USB sang RS232 (nếu máy tính không có cổng COM) và cáp kết nối RS232 phù hợp với cổng trên biến tần (thường là cổng X300 trên CUVC, sử dụng cáp null-modem hoặc cáp Siemens chuyên dụng). Một số phiên bản Masterdrives mới hơn hoặc với module tùy chọn có thể hỗ trợ kết nối qua các giao thức khác.

2. Kết nối vật lý:

• Đảm bảo biến tần 6SE7028-6EC85-0AA0 Simovert Masterdrives đang được cấp nguồn điều khiển (không nhất thiết phải cấp nguồn động lực).
• Kết nối cáp RS232 (qua bộ chuyển đổi USB nếu cần) từ cổng COM trên máy tính vào cổng giao tiếp X300 trên bộ điều khiển CUVC của biến tần. Lưu ý sơ đồ chân và loại cáp (thẳng hay chéo) theo tài liệu của Siemens.

3. Thiết lập kết nối trong phần mềm (Ví dụ với DriveMonitor):

• Mở phần mềm DriveMonitor.
• Vào menu Options -> Set PG/PC Interface. Chọn đúng cổng COM mà bộ chuyển đổi USB/cáp của bạn đang sử dụng. Thiết lập các thông số giao tiếp (Baud rate, Parity, Data bits, Stop bits) khớp với cài đặt trên biến tần (thường mặc định là 9600 hoặc 19200 bps, 8, E, 1 – kiểm tra tham số P070, P701-P703 trên biến tần).
• Tạo một dự án mới hoặc mở dự án có sẵn.
• Thực hiện chức năng dò tìm thiết bị trực tuyến (Accessible Nodes hoặc tương tự). Phần mềm sẽ quét cổng COM đã chọn để tìm biến tần đang kết nối.
• Khi biến tần 6SE7028-6EC85-0AA0 được tìm thấy, bạn có thể chọn Connect hoặc Go Online.

4. Sử dụng phần mềm:

Sau khi kết nối thành công, bạn có thể:

• Upload/Download Parameters: Tải toàn bộ danh sách tham số từ biến tần về máy tính để sao lưu hoặc chỉnh sửa, sau đó tải ngược lại vào biến tần.
• Online Parameterization: Thay đổi trực tiếp giá trị các tham số khi đang kết nối.
• Monitoring: Giám sát các giá trị thực tế như tốc độ, dòng điện, điện áp, trạng thái I/O,…
• Diagnostics: Đọc lịch sử lỗi, trạng thái cảnh báo, sử dụng các công cụ chẩn đoán tích hợp.
• Commissioning Tools: Sử dụng các trình hướng dẫn (wizard) để cài đặt nhanh các thông số cơ bản, tối ưu hóa động cơ.

5. Bí quyết lập trình và cài đặt tham số cho 6SE7028-6EC85-0AA0

A. Hiểu cấu trúc tham số:

• Tham số của Simovert Masterdrives được tổ chức thành các nhóm, ký hiệu bằng chữ cái (P: Parameter, r: Read-only parameter,…) và số thứ tự. Ví dụ: P100 là tham số chọn chế độ điều khiển, P304 là điện áp định mức động cơ.
• Mỗi tham số có thể có nhiều chỉ số (index) nếu nó áp dụng cho nhiều bộ dữ liệu (ví dụ: bộ dữ liệu động cơ, bộ dữ liệu lệnh).
• Tham khảo tài liệu “Compendium” hoặc “Parameter List” của dòng Masterdrives VC là cực kỳ quan trọng để hiểu rõ ý nghĩa, dải giá trị và giá trị mặc định của từng tham số.

B. Các nhóm tham số quan trọng cần cài đặt:

1. Cài đặt cơ bản (Quick Commissioning): Thường bao gồm các tham số thiết yếu để biến tần có thể chạy được động cơ ở chế độ cơ bản.

• P060: Menu lựa chọn chế độ cài đặt (ví dụ: chọn Quick Commissioning).
• P071: Điện áp lưới cấp cho biến tần.
• P095: Reset về cài đặt gốc (nếu cần).
• P100: Lựa chọn chế độ điều khiển (V/f, SLVC, VC).
• P101: Loại động cơ (Không đồng bộ,…).

2. Thông số động cơ (Motor Data): Cực kỳ quan trọng để các thuật toán điều khiển hoạt động chính xác. Nhập đúng các giá trị từ nhãn động cơ.

• P109/P304: Điện áp định mức động cơ (V).
• P110/P305: Dòng điện định mức động cơ (A).
• P111/P307: Công suất định mức động cơ (kW hoặc HP).
• P112/P308: Tần số định mức động cơ (Hz).
• P113/P310: Tốc độ định mức động cơ (RPM).
• P114/P330: Số cực động cơ (tính toán từ tốc độ và tần số nếu không có).
• P115: Chức năng nhận dạng động cơ (Motor Identification – quan trọng cho SLVC và VC). Nên thực hiện ở trạng thái standstill hoặc rotating tùy yêu cầu.

3. Giới hạn hoạt động và Ramps:

• P303: Tần số tối đa (Hz).
• P462: Thời gian tăng tốc (s).
• P464: Thời gian giảm tốc (s).

4. Cấu hình ngõ vào/ra (I/O Configuration): Gán chức năng cho các ngõ vào số (DI), ngõ ra số (DO), ngõ vào tương tự (AI), ngõ ra tương tự (AO). Ví dụ:

• P554: Gán chức năng cho DI0 (ví dụ: lệnh chạy/dừng).
• P576: Gán chức năng cho AI1 (ví dụ: tín hiệu đặt tốc độ 0-10V).
• P605: Gán chức năng cho AO0 (ví dụ: tín hiệu phản hồi tốc độ 0-10V).

5. Cài đặt chế độ điều khiển chi tiết: Tùy thuộc vào P100 đã chọn (V/f, SLVC, VC), sẽ có các nhóm tham số chuyên sâu hơn để tinh chỉnh đáp ứng, tối ưu hóa momen, cài đặt bộ điều khiển PID tích hợp,…

6. Cài đặt truyền thông (nếu có): Cấu hình địa chỉ mạng (ví dụ: PROFIBUS address), tốc độ truyền, dữ liệu trao đổi (PZD, PKW).

C. Phương pháp cài đặt:

• Qua bảng điều khiển PMU/OP: Sử dụng các phím bấm để truy cập và thay đổi giá trị tham số. Quy trình thường là: Vào chế độ Parameter (P), nhập số hiệu tham số, xem/thay đổi giá trị, bấm P để lưu.
• Qua phần mềm DriveMonitor/STARTER: Giao diện đồ họa trực quan, dễ dàng xem toàn bộ danh sách tham số, thay đổi giá trị, sao lưu/phục hồi, so sánh các bộ tham số. Đây là phương pháp được khuyến nghị cho việc cài đặt chi tiết và quản lý.

6. Giải mã và khắc phục các lỗi thường gặp trên 6SE7028-6EC85-0AA0

F001 (Overcurrent): Dòng điện đầu ra vượt quá giới hạn cho phép.

• Nguyên nhân có thể: Thời gian tăng tốc quá ngắn (P462), tải quá nặng hoặc bị kẹt cơ khí, ngắn mạch đầu ra hoặc chạm đất motor/cáp, thông số động cơ (P109-P113) sai, lỗi phần cứng biến tần.
• Hướng xử lý: Kiểm tra tải và cơ khí, tăng thời gian tăng tốc, kiểm tra cách điện motor và cáp, kiểm tra lại thông số động cơ, thử chạy không tải.

F002 (Overvoltage): Điện áp DC link vượt quá ngưỡng an toàn.

• Nguyên nhân có thể: Điện áp đầu vào quá cao, thời gian giảm tốc (P464) quá ngắn đối với tải có quán tính lớn, điện trở hãm (nếu có) bị lỗi/không đủ công suất/chưa kết nối đúng.
• Hướng xử lý: Kiểm tra điện áp nguồn, tăng thời gian giảm tốc, kiểm tra điện trở hãm và kết nối, xem xét lắp đặt điện trở hãm phù hợp.

F006 (Undervoltage): Điện áp DC link thấp hơn ngưỡng cho phép.

• Nguyên nhân có thể: Điện áp đầu vào quá thấp hoặc không ổn định, mất pha đầu vào, lỗi mạch nạp tụ DC link.
• Hướng xử lý: Kiểm tra điện áp và chất lượng nguồn cấp, kiểm tra cầu chì/CB đầu vào, kiểm tra kết nối dây nguồn.

F011 (Motor Over Temperature): Nhiệt độ động cơ quá cao (thường qua cảm biến PTC/KTY kết nối vào biến tần).

• Nguyên nhân có thể: Động cơ bị quá tải liên tục, thông gió làm mát động cơ kém, nhiệt độ môi trường cao, cài đặt bảo vệ nhiệt (P381, P382) không đúng.
• Hướng xử lý: Kiểm tra tải, kiểm tra tình trạng làm mát động cơ, kiểm tra cảm biến nhiệt và kết nối, xem lại cài đặt bảo vệ nhiệt.

F023 (Output Fault): Lỗi pha đầu ra, thường do mất kết nối một pha đến động cơ.

• Nguyên nhân có thể: Đứt dây cáp động lực, lỏng cầu đấu nối tại biến tần hoặc hộp đấu dây motor.
• Hướng xử lý: Kiểm tra kỹ lưỡng cáp động lực và các điểm đấu nối.

F029 (Motor Temperature Sensor Fault): Lỗi cảm biến nhiệt độ động cơ (đứt dây hoặc ngắn mạch).

• Nguyên nhân có thể: Hỏng cảm biến PTC/KTY, đứt/chập dây tín hiệu cảm biến.
• Hướng xử lý: Kiểm tra cảm biến và dây dẫn tín hiệu. Có thể tạm thời vô hiệu hóa chức năng bảo vệ này (P381=0) để kiểm tra nhưng không khuyến khích vận hành lâu dài.

7. Liên hệ ngay thanhthienphu.vn để được tư vấn

Tại sao nên chọn thanhthienphu.vn là đối tác đồng hành cùng 6SE7028-6EC85-0AA0?

• Chuyên môn sâu rộng và kinh nghiệm thực tiễn: Đội ngũ kỹ sư của thanhthienphu.vn được đào tạo bài bản, có kiến thức chuyên sâu về các dòng sản phẩm của Siemens, đặc biệt là Simovert Masterdrives.
• Sản phẩm chính hãng, chất lượng đảm bảo: Chúng tôi cam kết cung cấp 100% sản phẩm 6SE7028-6EC85-0AA0 Simovert Masterdrives chính hãng Siemens, có đầy đủ chứng từ xuất xứ (CO), chứng nhận chất lượng (CQ).
• Giải pháp toàn diện, không chỉ là bán hàng: Chúng tôi lắng nghe và thấu hiểu nhu cầu, khó khăn của bạn. Từ đó, thanhthienphu.vn không chỉ cung cấp thiết bị mà còn tư vấn giải pháp tổng thể, bao gồm việc lựa chọn cấu hình phù hợp, thiết kế hệ thống tích hợp (nếu cần), hỗ trợ lắp đặt, cài đặt, lập trình và vận hành thử nghiệm.
• Dịch vụ hỗ trợ kỹ thuật tận tâm, nhanh chóng: Hiểu rằng thời gian là vàng bạc trong sản xuất, đội ngũ kỹ thuật của thanhthienphu.vn luôn sẵn sàng hỗ trợ bạn 24/7 qua hotline 08.12.77.88.99.
• Giá cả cạnh tranh và chính sách linh hoạt: Thanhthienphu.vn luôn nỗ lực mang đến cho khách hàng mức giá hợp lý nhất, tương xứng với chất lượng sản phẩm và dịch vụ đi kèm.

Thông tin liên hệ rõ ràng, địa chỉ tin cậy:

• Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh.
• Website: thanhthienphu.vn
• Hotline tư vấn và hỗ trợ kỹ thuật: 08.12.77.88.99

Đừng để những khó khăn về thiết bị cũ kỹ, chi phí vận hành cao hay nỗi lo về an toàn cản bước sự phát triển của bạn. Hãy để 6SE7028-6EC85-0AA0 Simovert Masterdrives và sự đồng hành chuyên nghiệp từ thanhthienphu.vn chắp cánh cho thành công của bạn.
