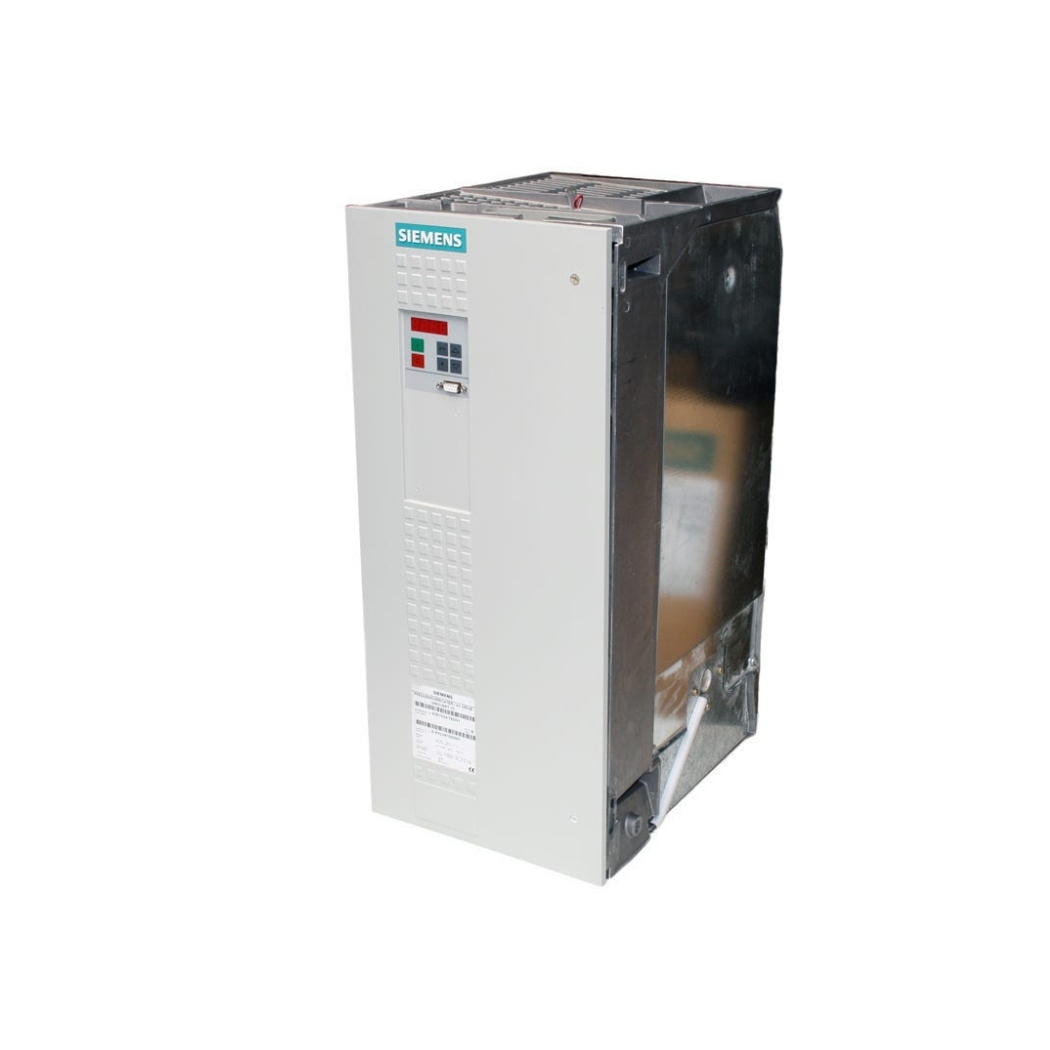

6SE7023-8TD61 Simovert Masterdrives, giải pháp biến tần đa năng từ Siemens, mang đến khả năng điều khiển động cơ vượt trội, nâng cao hiệu suất và tiết kiệm năng lượng cho hệ thống của bạn.
Thanhthienphu.vn tự hào là nhà cung cấp uy tín, sẵn sàng đồng hành cùng bạn tối ưu hóa quy trình sản xuất với dòng sản phẩm biến tần, bộ điều khiển động cơ chất lượng này.
1. Thông tin chi tiết về sản phẩm 6SE7023-8TD61
| Đặc tính kỹ thuật | Thông số chi tiết |
|---|---|
| Dòng sản phẩm | Simovert Masterdrives |
| Mã sản phẩm | 6SE7023-8TD61 |
| Điện áp đầu vào | 3 pha, 380-480 VAC, 50/60 Hz |
| Dòng điện đầu ra định mức | 23.8 A |
| Công suất định mức | 11 kW (15 HP) |
| Dải tần số đầu ra | 0-650 Hz |
| Chế độ điều khiển | V/f, Vector Control (có/không có cảm biến), Servo Control |
| Cấp bảo vệ | IP20 |
| Nhiệt độ hoạt động | 0°C đến 40°C (không giảm công suất) |
| Giao thức truyền thông | PROFIBUS DP, CANopen, DeviceNet (tùy chọn) |
| Kích thước (Cao x Rộng x Sâu) | 350 x 170 x 240 mm (ước lượng) |
| Trọng lượng | Khoảng 9 kg (ước lượng) |
| Tiêu chuẩn | CE, UL, cUL, EAC |
| Ứng dụng | Bơm, quạt, máy nén, băng tải, máy công cụ, và các ứng dụng công nghiệp khác đòi hỏi điều khiển tốc độ và mô-men xoắn chính xác. |
2. Cấu tạo sản phẩm 6SE7023-8TD61
- Khối chỉnh lưu (Rectifier): Biến đổi dòng điện xoay chiều (AC) từ nguồn điện lưới thành dòng điện một chiều (DC).
- Khối nghịch lưu (Inverter): Biến đổi dòng điện một chiều (DC) từ khối chỉnh lưu thành dòng điện xoay chiều (AC) có tần số và điện áp có thể điều chỉnh được để cung cấp cho động cơ.
- Khối điều khiển (Control Unit): Bộ vi xử lý trung tâm, thực hiện các thuật toán điều khiển phức tạp để điều khiển tốc độ và mô-men xoắn của động cơ một cách chính xác.
- Khối giao tiếp (Communication Unit): Cho phép biến tần giao tiếp với các hệ thống điều khiển khác, chẳng hạn như PLC (Programmable Logic Controller) hoặc hệ thống SCADA (Supervisory Control and Data Acquisition).
- Khối bảo vệ (Protection Unit): Bảo vệ biến tần và động cơ khỏi các sự cố như quá dòng, quá áp, quá nhiệt, mất pha, và các lỗi khác.
- Màn hình hiển thị và bàn phím (HMI): Cho phép người dùng theo dõi trạng thái hoạt động của biến tần và thay đổi các thông số cài đặt (tùy chọn).
- Quạt làm mát: Giúp tản nhiệt cho các linh kiện điện tử bên trong biến tần, đảm bảo hoạt động ổn định và kéo dài tuổi thọ.
- Các cổng kết nối: Bao gồm các cổng kết nối nguồn điện đầu vào, đầu ra động cơ, cổng kết nối cảm biến (nếu có), và cổng kết nối truyền thông.
3. Các tính năng chính của 6SE7023-8TD61
- Điều khiển Vector không cảm biến (Sensorless Vector Control): Cho phép điều khiển chính xác tốc độ và mô-men xoắn của động cơ mà không cần sử dụng cảm biến tốc độ. Điều này giúp giảm chi phí lắp đặt và bảo trì, đồng thời tăng độ tin cậy của hệ thống.
- Điều khiển Vector có cảm biến (Closed-loop Vector Control): Sử dụng tín hiệu phản hồi từ cảm biến tốc độ để đạt được độ chính xác cao hơn trong việc điều khiển tốc độ và mô-men xoắn.
- Điều khiển Servo: Tính năng này cho phép 6SE7023-8TD61 hoạt động như một bộ điều khiển servo, cung cấp khả năng điều khiển vị trí, tốc độ và mô-men xoắn cực kỳ chính xác, đáp ứng các yêu cầu khắt khe của các ứng dụng như máy công cụ CNC, robot…
- Tích hợp các chức năng bảo vệ: Biến tần được trang bị các chức năng bảo vệ toàn diện, giúp bảo vệ động cơ và biến tần khỏi các sự cố như quá tải, ngắn mạch, quá áp, thấp áp, mất pha, quá nhiệt…
- Hỗ trợ nhiều giao thức truyền thông: 6SE7023-8TD61 hỗ trợ các giao thức truyền thông công nghiệp phổ biến như PROFIBUS DP, CANopen, DeviceNet, giúp dễ dàng tích hợp vào các hệ thống tự động hóa hiện có.
- Chức năng tiết kiệm năng lượng: Biến tần tự động điều chỉnh tần số và điện áp đầu ra để tối ưu hóa hiệu suất sử dụng năng lượng của động cơ, giúp giảm thiểu chi phí điện năng.
- Khả năng tùy biến cao: Người dùng có thể dễ dàng cấu hình và lập trình biến tần để phù hợp với các yêu cầu cụ thể của ứng dụng.
- Chức năng tự động dò thông số động cơ (Auto-tuning): Giúp đơn giản hóa quá trình cài đặt và tối ưu hóa hiệu suất điều khiển.
- Chức năng điều khiển đa động cơ (Multi-motor control): Một số phiên bản của Simovert Masterdrives cho phép điều khiển nhiều động cơ đồng bộ, giúp đơn giản hóa hệ thống và giảm chi phí.
4. Hướng dẫn kết nối 6SE7023-8TD61 với phần mềm
Bước 1: Chuẩn bị
- Phần mềm: Tải và cài đặt phần mềm DriveMonitor hoặc STARTER phiên bản mới nhất từ trang web chính thức của Siemens.
- Cáp kết nối: Sử dụng cáp USS (RS485) hoặc cáp Profibus (nếu biến tần hỗ trợ Profibus) để kết nối biến tần với máy tính.
- Nguồn cấp: Đảm bảo biến tần đã được cấp nguồn và hoạt động bình thường.
- Kiểm tra thông số truyền thông: Xác định các thông số truyền thông của biến tần (địa chỉ, tốc độ baud,…) thông qua màn hình hiển thị hoặc tài liệu hướng dẫn.
Bước 2: Kết nối phần cứng
- Kết nối một đầu cáp USS hoặc Profibus vào cổng truyền thông trên biến tần.
- Kết nối đầu còn lại của cáp vào cổng COM (RS232/RS485) hoặc cổng Profibus trên máy tính. Nếu máy tính không có cổng COM, bạn có thể sử dụng bộ chuyển đổi USB-to-RS485.
Bước 3: Cài đặt thông số truyền thông trên phần mềm
- Mở phần mềm DriveMonitor hoặc STARTER.
- Tạo một dự án mới hoặc mở một dự án hiện có.
- Chọn loại biến tần là Simovert Masterdrives.
- Chọn giao thức truyền thông tương ứng (USS hoặc Profibus).
- Cài đặt các thông số truyền thông (địa chỉ, tốc độ baud,…) khớp với thông số của biến tần.
Bước 4: Thiết lập kết nối
- Trong phần mềm, chọn chức năng “Online” hoặc “Connect”.
- Phần mềm sẽ tự động dò tìm và kết nối với biến tần.
- Nếu kết nối thành công, bạn sẽ thấy trạng thái của biến tần trên màn hình phần mềm.
Bước 5: Cấu hình và giám sát
Sau khi kết nối thành công, bạn có thể sử dụng phần mềm để:
- Cấu hình các thông số của biến tần.
- Giám sát trạng thái hoạt động của biến tần (tốc độ, dòng điện, điện áp, mô-men xoắn,…).
- Điều khiển biến tần (start, stop, thay đổi tốc độ,…).
- Chẩn đoán lỗi và khắc phục sự cố.
- Thực hiện các chức năng nâng cao khác (ví dụ: sao lưu/phục hồi thông số, cập nhật firmware).
5. Cách lập trình 6SE7023-8TD61
Lập trình cơ bản:
- Truy cập chế độ lập trình: Sử dụng bàn phím và màn hình hiển thị trên biến tần (nếu có) hoặc phần mềm DriveMonitor/STARTER để truy cập vào chế độ lập trình.
- Điều hướng menu: Sử dụng các phím mũi tên để di chuyển qua các menu và các thông số.
- Thay đổi thông số: Chọn thông số cần thay đổi, nhập giá trị mới và nhấn nút xác nhận (thường là nút “P” hoặc “Enter”).
- Lưu cài đặt: Sau khi thay đổi các thông số, hãy lưu cài đặt vào bộ nhớ của biến tần.
Các thông số cơ bản thường được cấu hình:
- P0010: Chế độ hoạt động (ví dụ: V/f, Vector Control).
- P0304: Điện áp định mức của động cơ.
- P0305: Dòng điện định mức của động cơ.
- P0307: Công suất định mức của động cơ.
- P0310: Tần số định mức của động cơ.
- P0311: Tốc độ định mức của động cơ.
- P1080: Tần số tối thiểu.
- P1082: Tần số tối đa.
- P1120: Thời gian tăng tốc.
- P1121: Thời gian giảm tốc.
Lập trình nâng cao:
- Sử dụng các khối chức năng (Function Blocks): Simovert Masterdrives cung cấp các khối chức năng cho phép thực hiện các tác vụ phức tạp như điều khiển PID, điều khiển vị trí, điều khiển mô-men xoắn…
- Lập trình BICO (Binector-Connector Technology): BICO cho phép kết nối các tín hiệu logic và số học bên trong biến tần để tạo ra các chức năng điều khiển tùy chỉnh.
- Tạo các chương trình con (Macros): Macros cho phép nhóm các lệnh lập trình lại với nhau để thực hiện một tác vụ cụ thể, giúp đơn giản hóa việc lập trình.
- Sử dụng các lệnh điều khiển (Control Words) và trạng thái (Status Words): Cho phép điều khiển và giám sát biến tần từ các thiết bị bên ngoài như PLC.
6. Khắc phục một số lỗi thường gặp trên 6SE7023-8TD61
| Mã lỗi | Nguyên nhân | Cách khắc phục |
|---|---|---|
| F0001 | Quá dòng | Kiểm tra tải động cơ, kiểm tra thông số động cơ, kiểm tra cáp kết nối, giảm thời gian tăng tốc. |
| F0002 | Quá áp | Kiểm tra điện áp nguồn, kiểm tra thông số hãm (nếu có). |
| F0003 | Thấp áp | Kiểm tra điện áp nguồn, kiểm tra cài đặt ngưỡng thấp áp. |
| F0004 | Quá nhiệt biến tần | Kiểm tra quạt làm mát, đảm bảo thông gió tốt, giảm nhiệt độ môi trường. |
| F0005 | Quá tải biến tần | Giảm tải động cơ, kiểm tra thông số động cơ. |
| F0011 | Quá nhiệt động cơ | Kiểm tra quạt làm mát động cơ, giảm tải, kiểm tra thông số bảo vệ quá nhiệt động cơ. |
| F0022 | Lỗi giao tiếp | Kiểm tra cáp kết nối, kiểm tra thông số truyền thông, kiểm tra cài đặt trên thiết bị giao tiếp (ví dụ: PLC). |
