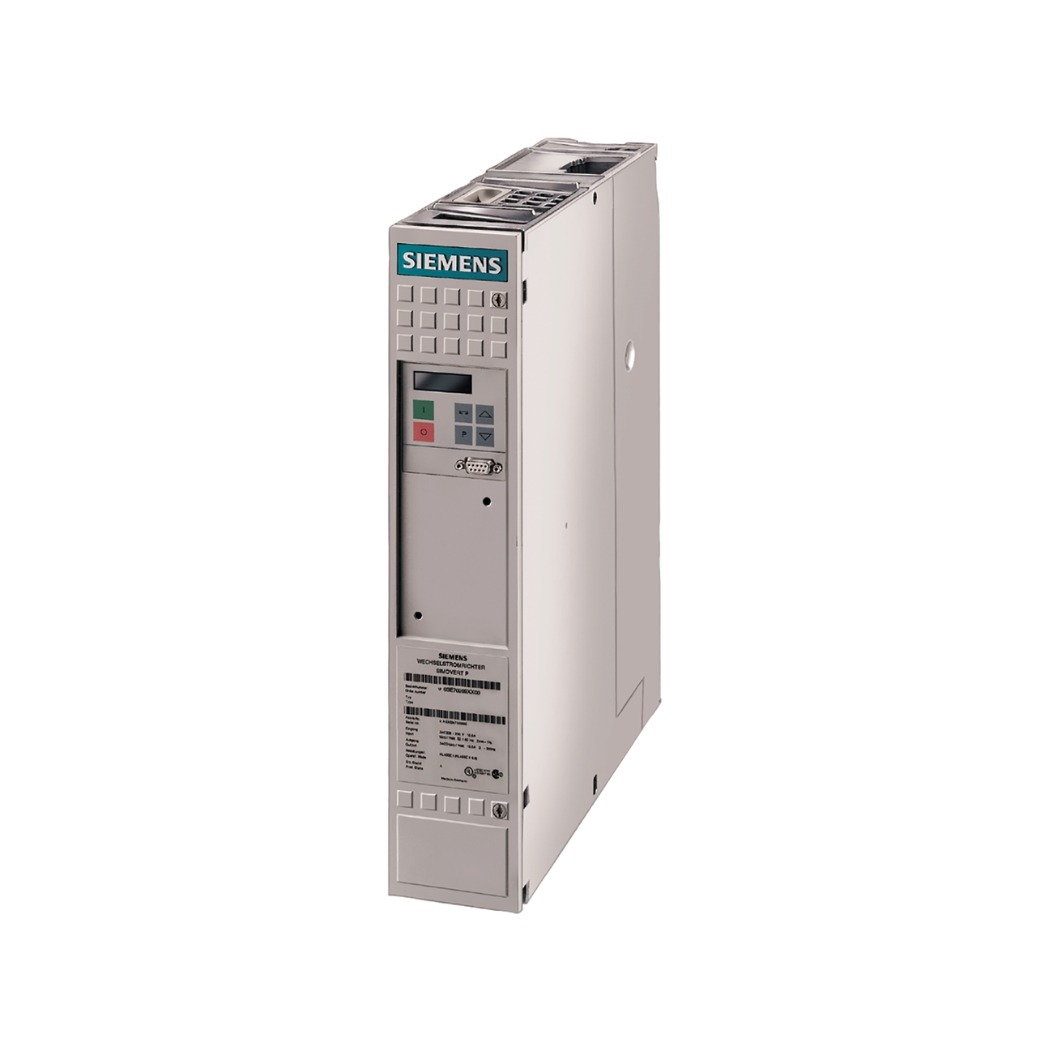

6SE7023-4EP60 Biến tần Simovert

6SE7023-4EP60 Simovert Masterdrives, trái tim mạnh mẽ của Siemens trong lĩnh vực điều khiển truyền động, chính là chìa khóa mở ra kỷ nguyên mới về hiệu suất, độ tin cậy và khả năng tối ưu hóa cho mọi hệ thống công nghiệp, giải pháp được thanhthienphu.vn tin tưởng và giới thiệu đến quý vị kỹ sư và nhà quản lý.

1. Thông tin chi tiết về sản phẩm 6SE7023-4EP60

2. Cấu tạo sản phẩm 6SE7023-4EP60

• Power Module (Khối Công Suất): Đây là trái tim vật lý của biến tần, nơi diễn ra quá trình biến đổi năng lượng điện. Nó bao gồm bộ chỉnh lưu (Rectifier) để chuyển đổi AC thành DC, mạch DC trung gian (DC Link) với các tụ điện lớn để lưu trữ và làm phẳng điện áp DC, và bộ nghịch lưu (Inverter) sử dụng các linh kiện bán dẫn công suất cao (thường là IGBT – Insulated Gate Bipolar Transistor) để tạo ra điện áp AC đầu ra có tần số và biên độ thay đổi, cấp cho động cơ. Khối công suất của 6SE7023-4EP60 được thiết kế chắc chắn, tản nhiệt hiệu quả, đảm bảo hoạt động ổn định ngay cả trong điều kiện tải nặng và môi trường khắc nghiệt.
• Control Unit (Khối Điều Khiển – Thường là CUVC): Bộ não của biến tần, chịu trách nhiệm xử lý toàn bộ các thuật toán điều khiển, giao tiếp, giám sát và bảo vệ. Khối CUVC (Control Unit Vector Control) là loại phổ biến cho dòng này, tích hợp vi xử lý mạnh mẽ để thực hiện các phép tính phức tạp của thuật toán điều khiển vector, đảm bảo độ chính xác và đáp ứng nhanh. Nó cũng chứa các bộ nhớ để lưu trữ thông số cài đặt, firmware và lịch sử lỗi. Khối điều khiển có thể dễ dàng tháo lắp khỏi khối công suất, thuận tiện cho việc thay thế hoặc nâng cấp firmware mà không cần can thiệp vào phần cứng công suất.
• Terminal Blocks (Khối Cầu Đấu): Bao gồm các cầu đấu cho nguồn cấp, đầu ra động cơ, điện trở hãm (nếu có), và các tín hiệu điều khiển I/O (Digital Input/Output, Analog Input/Output). Các cầu đấu được bố trí rõ ràng, dễ dàng truy cập, giúp việc đấu nối dây trở nên nhanh chóng và chính xác, giảm thiểu nguy cơ lỗi kết nối – một yếu tố quan trọng đối với các kỹ thuật viên điện.
• Operator Panel (Bảng Điều Khiển – Tùy chọn, ví dụ OP1S): Một số model hoặc cấu hình có thể đi kèm hoặc lắp thêm bảng điều khiển OP1S (Operator Panel 1S). Bảng này cung cấp giao diện người dùng trực quan với màn hình hiển thị và các nút bấm, cho phép người vận hành giám sát trạng thái hoạt động, đọc và thay đổi thông số, thực hiện các lệnh điều khiển cơ bản (Start/Stop, Reset) và chẩn đoán lỗi ngay tại chỗ.
• Communication Board Slots (Khe Cắm Module Truyền Thông): Thiết kế modular cho phép người dùng dễ dàng bổ sung các module truyền thông khác nhau như PROFIBUS DP, DeviceNet, CANopen, Ethernet/IP… tùy thuộc vào yêu cầu tích hợp hệ thống tự động hóa. Điều này mang lại khả năng mở rộng và tương thích cao, giúp 6SE7023-4EP60 dễ dàng hòa nhập vào các mạng công nghiệp hiện có hoặc tương lai.
• Fan Unit (Khối Quạt Tản Nhiệt): Để đảm bảo hoạt động ổn định và kéo dài tuổi thọ, biến tần được trang bị hệ thống quạt tản nhiệt hiệu suất cao. Quạt thường được điều khiển tốc độ dựa trên nhiệt độ bên trong, giúp tiết kiệm năng lượng và giảm tiếng ồn khi không cần thiết.

3. Các tính năng chính của sản phẩm 6SE7023-4EP60

• Điều Khiển Vector Hiệu Suất Cao (High-Performance Vector Control): Đây là tính năng cốt lõi, cho phép biến tần điều khiển chính xác mô-men và tốc độ của động cơ AC, ngay cả ở tốc độ thấp hoặc khi tải thay đổi đột ngột. Khả năng điều khiển vector không cần cảm biến (Sensorless Vector Control – SLVC) hoặc có cảm biến (với module encoder tùy chọn) mang lại đáp ứng động học tuyệt vời, tương đương với hệ thống DC Servo, lý tưởng cho các ứng dụng đòi hỏi độ chính xác cao như máy công cụ CNC, hệ thống định vị, máy đóng gói, máy in…
• Tiết Kiệm Năng Lượng Thông Minh: Biến tần Masterdrives tích hợp các chức năng tối ưu hóa năng lượng. Chế độ điều khiển V/f với tối ưu hóa từ thông (Flux Optimization) tự động điều chỉnh điện áp đầu ra dựa trên tải thực tế, giảm tổn thất năng lượng trong động cơ khi hoạt động non tải hoặc tải nhẹ. Theo các nghiên cứu trong ngành, việc sử dụng biến tần kết hợp các thuật toán tiết kiệm năng lượng có thể giảm tiêu thụ điện năng từ 20% đến 50% trong nhiều ứng dụng bơm, quạt và băng tải.
• Độ Tin Cậy và Bền Bỉ Vượt Trội: Được thiết kế cho môi trường công nghiệp khắc nghiệt, 6SE7023-4EP60 có cấu trúc vững chắc, các bo mạch được phủ lớp bảo vệ chống ẩm, bụi bẩn và hóa chất (conformal coating). Linh kiện chất lượng cao và hệ thống tản nhiệt hiệu quả đảm bảo tuổi thọ lâu dài, giảm thiểu thời gian dừng máy đột xuất – một yếu tố then chốt đối với các nhà quản lý sản xuất chú trọng vào hiệu quả và độ bền.
• Khả Năng Kết Nối Mạng Mạnh Mẽ: Với các khe cắm mở rộng, biến tần dễ dàng tích hợp vào các hệ thống tự động hóa phức tạp thông qua các chuẩn truyền thông công nghiệp phổ biến như PROFIBUS DP, DeviceNet, CANopen. Điều này cho phép giám sát, điều khiển và thu thập dữ liệu từ xa một cách hiệu quả, hỗ trợ đắc lực cho việc xây dựng nhà máy thông minh (Smart Factory).
• Chức Năng Bảo Vệ Toàn Diện: Thiết bị tích hợp nhiều chức năng bảo vệ động cơ và biến tần, bao gồm bảo vệ quá dòng, quá áp, thấp áp, quá nhiệt (biến tần và động cơ qua cảm biến PTC/KTY), mất pha, chạm đất… giúp ngăn ngừa hư hỏng thiết bị và đảm bảo an toàn vận hành.
• Dễ Dàng Cài Đặt và Vận Hành: Giao diện thông số thân thiện (qua OP1S hoặc phần mềm Drive Monitor) cùng với các chức năng cài đặt nhanh (Quick Commissioning) giúp người dùng, kể cả kỹ thuật viên ít kinh nghiệm, có thể nhanh chóng đưa biến tần vào hoạt động. Phần mềm Drive Monitor cung cấp công cụ mạnh mẽ để cấu hình, giám sát, chẩn đoán và sao lưu/phục hồi thông số.
• Kiến Trúc Modular Linh Hoạt: Như đã đề cập, cấu trúc modular cho phép dễ dàng thay thế, nâng cấp các thành phần như khối điều khiển, module truyền thông, module I/O, tối ưu hóa chi phí đầu tư ban đầu và chi phí bảo trì dài hạn.

4. Hướng dẫn kết nối sản phẩm 6SE7023-4EP60 với phần mềm

Bước 1: Chuẩn Bị Phần Cứng và Phần Mềm

• Phần mềm: Đảm bảo bạn đã cài đặt phiên bản Drive Monitor tương thích hoặc Siemens STARTER trên máy tính. Drive Monitor là phần mềm truyền thống cho Masterdrives, trong khi STARTER là công cụ mới hơn, hỗ trợ nhiều dòng drive của Siemens.
• Cáp Kết Nối: Bạn cần có cáp chuyển đổi phù hợp. Thông thường là cáp USB-to-RS232 hoặc PCMCIA-to-RS232 kết hợp với cáp RS232 nối vào cổng X300 trên khối điều khiển CUVC của biến tần. Một số cấu hình có thể hỗ trợ kết nối qua cổng USS trên terminal block sử dụng bộ chuyển đổi phù hợp (ví dụ: PC Adapter USB của Siemens). Kiểm tra tài liệu kỹ thuật của biến tần và khối điều khiển để xác định đúng loại cáp và cổng kết nối.
• Biến tần: Đảm bảo 6SE7023-4EP60 Simovert Masterdrives đã được cấp nguồn điều khiển (control power). Không nhất thiết phải cấp nguồn động lực (main power) cho việc kết nối và cấu hình cơ bản.

Bước 2: Thực Hiện Kết Nối Vật Lý

• Kết nối một đầu cáp chuyển đổi vào cổng USB hoặc khe cắm tương ứng trên máy tính.
• Kết nối đầu còn lại của cáp (thường là đầu RS232 hoặc qua bộ chuyển đổi USS) vào cổng giao tiếp phù hợp trên biến tần (cổng X300 trên CUVC hoặc cổng USS). Đảm bảo kết nối chắc chắn.

Bước 3: Cấu Hình Kết Nối Trong Phần Mềm (Ví dụ với Drive Monitor)

Khởi động phần mềm Drive Monitor trên máy tính.

Tạo một dự án mới hoặc mở dự án hiện có.

Thiết lập giao diện kết nối:

• Vào menu cài đặt giao tiếp (Communication Settings hoặc tương tự).
• Chọn loại giao diện (Interface) là cổng COM ảo mà cáp USB-to-RS232 của bạn đã tạo (ví dụ: COM3, COM4…). Bạn có thể kiểm tra cổng COM này trong Device Manager của Windows.
• Thiết lập các thông số giao tiếp nối tiếp (Baud rate, Parity, Data bits, Stop bits) phải khớp với cài đặt trên biến tần (thường là P701-P704 nếu dùng USS, hoặc cài đặt mặc định cho cổng X300). Baud rate phổ biến là 9600 hoặc 19200 bps.

Thực hiện quét thiết bị (Scan for devices) hoặc thiết lập kết nối trực tuyến (Go online). Phần mềm sẽ cố gắng tìm kiếm và kết nối với biến tần 6SE7023-4EP60.

Bước 4: Làm Việc Với Biến Tần Qua Phần Mềm

Sau khi kết nối thành công, bạn có thể:

• Upload Parameters: Tải toàn bộ thông số từ biến tần lên máy tính để sao lưu hoặc phân tích.
• Download Parameters: Tải bộ thông số từ máy tính xuống biến tần (cẩn thận khi thực hiện thao tác này).
• Monitor Parameters: Giám sát giá trị thực của các thông số vận hành (tốc độ, dòng điện, điện áp DC link, trạng thái I/O…) theo thời gian thực.
• Change Parameters: Thay đổi giá trị các thông số cài đặt một cách trực quan.
• Diagnostics: Đọc lịch sử lỗi, trạng thái cảnh báo, thực hiện các bài kiểm tra chẩn đoán.
• Control Functions: Thực hiện các lệnh điều khiển cơ bản (Start, Stop, Jog…) cho mục đích kiểm tra (cần kích hoạt chế độ điều khiển từ PC).
• Trace/Oscilloscope Function: Ghi lại đồ thị biến thiên của các thông số theo thời gian, rất hữu ích cho việc phân tích động học và xử lý sự cố.

Việc thành thạo kết nối và sử dụng phần mềm là một kỹ năng quan trọng, giúp các kỹ sư tối ưu hóa hiệu suất, rút ngắn thời gian dừng máy và quản lý hệ thống truyền động hiệu quả hơn. Nếu gặp khó khăn, đừng ngần ngại liên hệ thanhthienphu.vn qua hotline 08.12.77.88.99 để được hỗ trợ.

5. Cách lập trình sản phẩm 6SE7023-4EP60

A. Cấu Trúc Thông Số (Parameter Structure):

Biến tần Masterdrives sử dụng một hệ thống thông số được tổ chức logic, thường được truy cập qua bảng điều khiển OP1S hoặc phần mềm Drive Monitor/STARTER. Các thông số được đánh số và phân loại theo chức năng:

• P-Parameters (Parameters): Đây là các thông số cài đặt, có thể đọc và ghi (Read/Write). Chúng xác định cấu hình và hành vi của biến tần, ví dụ: P100 (Loại động cơ), P101 (Điện áp định mức động cơ), P303 (Dòng điện định mức động cơ), P452 (Thời gian tăng tốc), P453 (Thời gian giảm tốc)…
• r-Parameters (Read-only Parameters): Các thông số chỉ đọc (Read-only), hiển thị giá trị trạng thái, giá trị đo lường hoặc kết quả tính toán của biến tần, ví dụ: r002 (Tần số đầu ra thực tế), r003 (Dòng điện đầu ra thực tế), r006 (Điện áp DC link), r060 (Trạng thái hoạt động)…
• n-Parameters (Node Parameters): Các thông số liên quan đến cài đặt mạng và giao tiếp, ví dụ: địa chỉ Profibus, tốc độ truyền…
• U-Parameters (User Parameters): Các thông số do người dùng định nghĩa hoặc liên quan đến các chức năng đặc biệt, tùy thuộc vào cấu hình và firmware.

B. Các Nhóm Thông Số Quan Trọng:

Việc lập trình thường bắt đầu bằng việc cài đặt các nhóm thông số cơ bản sau:

Thông Số Động Cơ (Motor Parameters – thường bắt đầu từ P100): Cực kỳ quan trọng để biến tần tính toán và điều khiển chính xác. Cần nhập đúng các giá trị từ nhãn động cơ:

• P100: Lựa chọn loại động cơ (ví dụ: Động cơ không đồng bộ).
• P101: Điện áp định mức động cơ (V).
• P102: Tốc độ định mức động cơ (RPM).
• P103: Dòng điện định mức động cơ (A).
• P104: Tần số định mức động cơ (Hz).
• P105: Công suất định mức động cơ (kW hoặc HP).
• P107: Hệ số công suất (cos φ) định mức.
• P115: Chức năng nhận dạng động cơ (Motor Identification – Motor ID). Nên thực hiện chức năng này (ở chế độ standstill hoặc rotating) để biến tần tự động đo đạc và tối ưu hóa các thông số điều khiển dựa trên động cơ thực tế.

Thông Số Điều Khiển (Control Parameters): Xác định phương pháp và đặc tính điều khiển:

• P071: Lựa chọn nguồn lệnh điều khiển (ví dụ: Terminal, OP1S, USS, Profibus…).
• P072: Lựa chọn nguồn đặt tần số/tốc độ (ví dụ: Analog input, Fixed frequencies, USS, Profibus…).
• P210/P211: Lựa chọn chế độ điều khiển (V/f, SLVC, VC with encoder).
• P452/P453: Thời gian tăng tốc / giảm tốc.
• P462/P463/P464: Tần số/tốc độ cố định (Fixed frequencies/speeds).

Thông Số I/O (Input/Output Parameters): Cấu hình chức năng cho các đầu vào/ra số và tương tự:

• P580-P58x: Gán chức năng cho các Digital Input (DI), ví dụ: Start/Stop, Chạy thuận/nghịch, Reset lỗi, Chọn tốc độ cố định…
• P610-P61x: Gán chức năng cho các Digital Output (DO), ví dụ: Báo trạng thái Run, Báo lỗi, Đạt tốc độ…
• P640/P641: Cấu hình dải tín hiệu và chức năng cho Analog Input (AI), ví dụ: Đặt tốc độ 0-10V hoặc 4-20mA.
• P670/P671: Cấu hình chức năng và tỷ lệ cho Analog Output (AO), ví dụ: Xuất tốc độ thực tế, dòng điện thực tế…

Thông Số Truyền Thông (Communication Parameters – thường là n-Parameters hoặc P-Parameters cao): Cài đặt địa chỉ mạng, tốc độ truyền, định dạng dữ liệu… nếu sử dụng truyền thông nối tiếp hoặc fieldbus.

C. Quy Trình Lập Trình Cơ Bản:

1. Reset về Mặc định Nhà sản xuất (Factory Reset – P060=1, P970=0): Nên thực hiện nếu bạn không chắc chắn về cấu hình hiện tại (lưu ý thao tác này sẽ xóa hết cài đặt cũ).
2. Nhập Thông Số Động Cơ (P100-P107…).
3. Thực Hiện Motor ID (P115=1 hoặc 3): Rất quan trọng cho chế độ điều khiển Vector.
4. Chọn Nguồn Lệnh và Nguồn Đặt Tốc Độ (P071, P072).
5. Chọn Chế Độ Điều Khiển (P210, P211).
6. Cài Đặt Thời Gian Tăng/Giảm Tốc (P452, P453).
7. Cấu Hình I/O theo yêu cầu ứng dụng (P58x, P61x, P64x, P67x…).
8. Cấu Hình Truyền Thông (nếu cần).
9. Lưu Thông Số (P971=1): Đảm bảo các thay đổi được lưu vào bộ nhớ non-volatile.

Sử dụng phần mềm Drive Monitor sẽ giúp quá trình này trở nên trực quan và dễ dàng hơn rất nhiều, đặc biệt là với các chức năng hướng dẫn cài đặt (wizard) và giao diện đồ họa. Nắm vững cách lập trình 6SE7023-4EP60 Simovert Masterdrives chính là chìa khóa để khai thác tối đa hiệu năng và sự linh hoạt của nó, mang lại giá trị gia tăng thực sự cho hoạt động sản xuất kinh doanh.

6. Khắc phục một số lỗi thường gặp trên 6SE7023-4EP60

7. Nắm Bắt Tương Lai Vận Hành Ưu Việt Cùng Thanhthienphu.vn và 6SE7023-4EP60

Hãy tưởng tượng dây chuyền sản xuất của bạn vận hành trơn tru với độ chính xác đáng kinh ngạc, năng lượng tiêu thụ giảm thiểu rõ rệt, chi phí bảo trì được cắt giảm tối đa và năng suất tăng vọt. Đó chính là tương lai mà 6SE7023-4EP60 Simovert Masterdrives cùng sự đồng hành của thanhthienphu.vn có thể kiến tạo cho bạn. Chúng tôi hiểu rằng, việc lựa chọn một thiết bị điện tự động hóa quan trọng như biến tần cần sự tư vấn kỹ lưỡng và một nhà cung cấp đáng tin cậy.

Tại thanhthienphu.vn, chúng tôi không chỉ cung cấp sản phẩm Siemens chính hãng, chất lượng cao với mức giá cạnh tranh, mà còn mang đến dịch vụ tư vấn chuyên sâu từ đội ngũ kỹ sư giàu kinh nghiệm, am hiểu sâu sắc về ứng dụng và kỹ thuật. Chúng tôi sẵn sàng lắng nghe nhu cầu cụ thể của bạn, phân tích hệ thống hiện tại và đưa ra giải pháp tối ưu nhất, đảm bảo 6SE7023-4EP60 Simovert Masterdrives phát huy tối đa hiệu quả trong môi trường làm việc của bạn.

Hãy liên hệ ngay với thanhthienphu.vn để được tư vấn chi tiết và nhận báo giá ưu đãi nhất cho 6SE7023-4EP60 Simovert Masterdrives!

• Hotline Tư Vấn Kỹ Thuật & Bán Hàng: 08.12.77.88.99 (Luôn sẵn sàng hỗ trợ 24/7)
• Website: Truy cập thanhthienphu.vn để xem thêm thông tin chi tiết, tài liệu kỹ thuật và các sản phẩm khác.
• Địa chỉ: Ghé thăm chúng tôi tại 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh để trao đổi trực tiếp và trải nghiệm dịch vụ.

Hãy để thanhthienphu.vn trở thành đối tác tin cậy của bạn trên con đường chinh phục những đỉnh cao mới trong sản xuất và tự động hóa.
