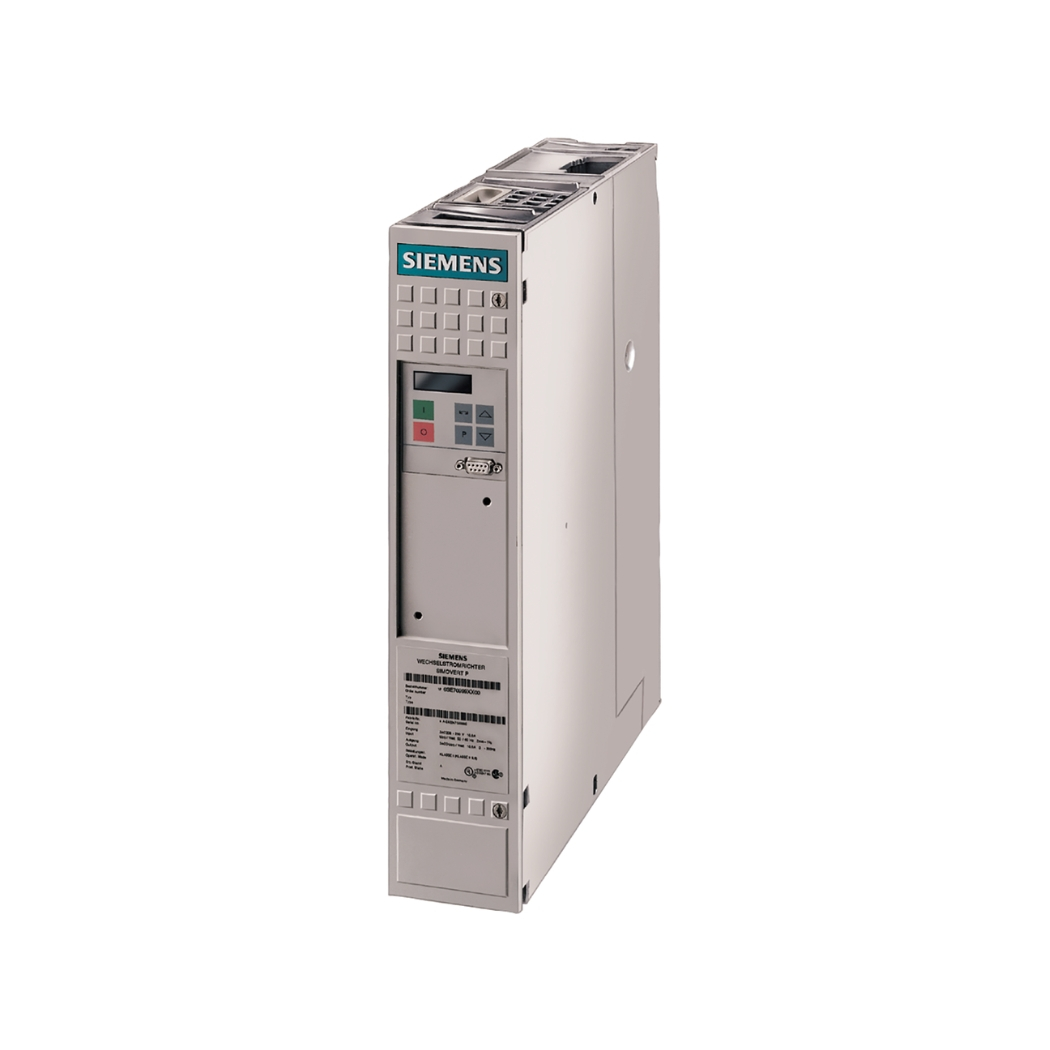

6SE7022-6TC61 Simovert Masterdrives, biến tần mạnh mẽ từ Siemens, mang đến giải pháp điều khiển động cơ vượt trội, tối ưu hóa hiệu suất và tiết kiệm năng lượng cho hệ thống của bạn.
Đến với thanhthienphu.vn, bạn không chỉ sở hữu thiết bị chính hãng mà còn nhận được sự tư vấn tận tâm, hỗ trợ kỹ thuật chuyên nghiệp, giúp bạn khai thác tối đa tiềm năng của bộ biến tần ưu việt này, nâng tầm hệ thống sản xuất, gia tăng hiệu quả vận hành, đồng thời giảm thiểu chi phí.
1. Thông Tin Chi Tiết Về Sản Phẩm 6SE7022-6TC61
| Thông số kỹ thuật | Chi tiết |
|---|---|
| Mã sản phẩm | 6SE7022-6TC61 |
| Dòng sản phẩm | Simovert Masterdrives |
| Hãng sản xuất | Siemens |
| Điện áp đầu vào | 3 pha, 380-480 VAC, ±10% |
| Dòng điện đầu ra | 22.6 A |
| Công suất | 11 kW (15 HP) |
| Tần số đầu ra | 0-650 Hz |
| Chế độ điều khiển | V/f, vector không cảm biến (sensorless vector), vector có cảm biến (closed-loop vector) |
| Cấp bảo vệ | IP20 |
| Giao thức truyền thông | PROFIBUS DP, CANopen (tùy chọn) |
| Nhiệt độ hoạt động | 0°C đến +40°C (không ngưng tụ) |
| Kích thước (Cao x Rộng x Sâu) | 275 x 170 x 240 mm |
| Trọng lượng | 8.5 kg |
2. Cấu Tạo Sản Phẩm 6SE7022-6TC61
- Khối nguồn: Cung cấp năng lượng ổn định cho toàn bộ hệ thống, đảm bảo biến tần hoạt động liên tục và tin cậy. Khối nguồn được thiết kế để chịu được sự biến động điện áp trong giới hạn cho phép, bảo vệ các linh kiện bên trong.
- Khối điều khiển: Bộ não của biến tần, xử lý các tín hiệu đầu vào và đầu ra, điều khiển tốc độ và mô-men xoắn của động cơ một cách chính xác. Khối điều khiển sử dụng các thuật toán điều khiển tiên tiến như V/f, vector không cảm biến và vector có cảm biến, cho phép người dùng lựa chọn chế độ phù hợp nhất với ứng dụng của mình.
- Khối công suất: Bao gồm các IGBT (Insulated Gate Bipolar Transistor) hiệu suất cao, có nhiệm vụ chuyển đổi dòng điện một chiều thành dòng điện xoay chiều ba pha để cung cấp cho động cơ. Các IGBT này được Siemens lựa chọn kỹ lưỡng để đảm bảo hiệu suất chuyển đổi cao, giảm thiểu tổn thất năng lượng và nhiệt độ.
- Hệ thống làm mát: Quạt tản nhiệt hiệu quả, giúp duy trì nhiệt độ hoạt động ổn định cho các linh kiện bên trong, kéo dài tuổi thọ của biến tần. Hệ thống làm mát được thiết kế để hoạt động êm ái, không gây tiếng ồn lớn.
- Bảng mạch điều khiển: Nơi tích hợp các linh kiện điện tử, vi mạch và các kết nối. Bảng mạch được thiết kế với độ chính xác cao, đảm bảo các linh kiện hoạt động ổn định và tin cậy.
- Vỏ bảo vệ: Thiết kế chắc chắn, đạt tiêu chuẩn IP20, bảo vệ các linh kiện bên trong khỏi bụi bẩn và các tác động từ môi trường bên ngoài. Vỏ bảo vệ cũng có vai trò quan trọng trong việc đảm bảo an toàn cho người sử dụng.
3. Các Tính Năng Chính Của Sản Phẩm 6SE7022-6TC61
- Điều khiển Vector: Cho phép điều khiển chính xác tốc độ và mô-men xoắn của động cơ, đáp ứng nhanh chóng với các thay đổi tải.
- Điều khiển V/f: Phương pháp điều khiển đơn giản và phổ biến, phù hợp với các ứng dụng không yêu cầu độ chính xác cao về tốc độ và mô-men xoắn.
- Chức năng tiết kiệm năng lượng: Tự động điều chỉnh điện áp và tần số để tối ưu hóa hiệu suất sử dụng năng lượng, giảm thiểu chi phí điện năng. Một nghiên cứu của Viện Năng lượng Việt Nam cho thấy, việc sử dụng biến tần có thể tiết kiệm đến 30% điện năng tiêu thụ cho các hệ thống bơm, quạt và máy nén khí.
- Bảo vệ động cơ toàn diện: Tích hợp các chức năng bảo vệ quá dòng, quá áp, quá nhiệt, mất pha, đảm bảo an toàn cho động cơ và hệ thống.
- Chức năng tự động dò thông số động cơ (Auto-tuning): Tự động xác định các thông số của động cơ, giúp đơn giản hóa quá trình cài đặt và cấu hình.
- Khả năng kết nối mạng: Hỗ trợ các giao thức truyền thông phổ biến như PROFIBUS DP và CANopen (tùy chọn), cho phép dễ dàng tích hợp vào các hệ thống điều khiển tự động hóa.
- Giao diện người dùng thân thiện: Màn hình hiển thị LCD và các nút bấm trực quan, giúp người dùng dễ dàng theo dõi và điều khiển biến tần.
4. Hướng Dẫn Kết Nối Sản Phẩm 6SE7022-6TC61 Với Phần Mềm
Chuẩn bị:
- Máy tính cài đặt phần mềm STARTER của Siemens (có thể tải về từ trang web của Siemens).
- Cáp kết nối: Sử dụng cáp USS (RS485) hoặc cáp PROFIBUS DP (nếu biến tần có tùy chọn PROFIBUS).
- Đảm bảo biến tần đã được cấp nguồn và kết nối với động cơ.
Kết nối phần cứng:
Kết nối cáp USS hoặc PROFIBUS từ cổng giao tiếp trên biến tần đến cổng COM hoặc cổng PROFIBUS trên máy tính.
Cài đặt phần mềm STARTER:
Chạy file cài đặt và làm theo hướng dẫn trên màn hình.
Kết nối với biến tần:
- Mở phần mềm STARTER.
- Chọn “Create new project” (Tạo dự án mới).
- Chọn loại biến tần là “SIMOVERT MASTERDRIVES VC”.
- Chọn giao thức kết nối (USS hoặc PROFIBUS).
- Chọn cổng COM hoặc địa chỉ PROFIBUS tương ứng.
- Nhấn “Connect” (Kết nối).
Kiểm tra kết nối:
- Nếu kết nối thành công, phần mềm sẽ hiển thị thông tin về biến tần và trạng thái hoạt động.
- Bạn có thể sử dụng phần mềm để thay đổi các thông số cài đặt, theo dõi các giá trị đo lường và thực hiện các chức năng chẩn đoán.
5. Cách Lập Trình Sản Phẩm 6SE7022-6TC61
Truy cập vào chế độ lập trình:
Sử dụng các nút bấm trên biến tần để điều hướng đến menu “Parameters” (Thông số).
Các thông số cơ bản:
- P0010 (Commissioning filter): Chọn chế độ vận hành (ví dụ: 0 = Chạy thử, 1 = Vận hành).
- P0100 (Europe/North America): Chọn tiêu chuẩn tần số (50Hz hoặc 60Hz).
- P0304 (Motor rated voltage): Điện áp định mức của động cơ.
- P0305 (Motor rated current): Dòng điện định mức của động cơ.
- P0307 (Motor rated power): Công suất định mức của động cơ.
- P0310 (Motor rated frequency): Tần số định mức của động cơ.
- P0311 (Motor rated speed): Tốc độ định mức của động cơ.
- P0700 (Selection of command source): Lựa chọn nguồn điều khiển (bàn phím, terminal, truyền thông).
- P1000 (Selection of frequency setpoint): Lựa chọn nguồn đặt tần số.
- P1080 (Minimum frequency): Đặt tần số tối thiểu.
- P1082 (Maximum frequency): Đặt tần số tối đa.
- P1120 (Ramp-up time): Thời gian tăng tốc.
- P1121 (Ramp-down time): Thời gian giảm tốc.
Các thông số nâng cao:
- P1300 (Control mode): Chọn chế độ điều khiển (V/f, vector không cảm biến, vector có cảm biến).
- Các thông số liên quan đến PID, giới hạn dòng điện, bảo vệ động cơ…
Lưu và áp dụng các thay đổi:
- Sau khi thay đổi các thông số, nhấn nút “P” để lưu lại.
- Khởi động lại biến tần
6. Khắc Phục Một Số Lỗi Thường Gặp Trên 6SE7022-6TC61
| Mã lỗi | Nguyên nhân | Cách khắc phục |
|---|---|---|
| F0001 | Quá dòng | Kiểm tra tải, kiểm tra thông số động cơ, kiểm tra cáp kết nối, giảm thời gian tăng tốc. |
| F0002 | Quá áp | Kiểm tra điện áp nguồn, kiểm tra thông số động cơ, tăng thời gian giảm tốc. |
| F0003 | Điện áp DC thấp | Kiểm tra điện áp nguồn, kiểm tra bộ chỉnh lưu. |
| F0004 | Quá nhiệt biến tần | Kiểm tra quạt làm mát, kiểm tra nhiệt độ môi trường, giảm tải. |
| F0005 | Quá tải biến tần | Giảm tải, kiểm tra thông số động cơ. |
| F0011 | Quá nhiệt động cơ | Kiểm tra quạt làm mát động cơ, kiểm tra nhiệt độ môi trường, giảm tải. |
| F0021 | Lỗi giao tiếp | Kiểm tra cáp kết nối, kiểm tra cài đặt giao thức truyền thông. |
| A0501 | Cảnh báo quá dòng | Kiểm tra tải, kiểm tra thông số động cơ. |
| A0503 | Cảnh báo điện áp DC thấp | Kiểm tra điện áp nguồn. |
| A0700 | Cảnh báo không có tín hiệu phản hồi tốc độ (encoder) | Kiểm tra kết nối encoder, kiểm tra encoder. |
7. Liên Hệ Thanhthienphu.Vn Để Được Tư Vấn
Nếu bạn đang tìm kiếm một giải pháp điều khiển động cơ mạnh mẽ, tin cậy và tiết kiệm năng lượng, 6SE7022-6TC61 Simovert Masterdrives chính là lựa chọn hoàn hảo. Đừng ngần ngại liên hệ với thanhthienphu.vn ngay hôm nay để được tư vấn chi tiết và nhận báo giá tốt nhất.
Thông tin liên hệ:
- Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh.
- Hotline: 08.12.77.88.99
- Website: thanhthienphu.vn
Tại sao nên chọn thanhthienphu.vn?
- Sản phẩm chính hãng: Cam kết cung cấp biến tần 6SE7022-6TC61 Simovert Masterdrives chính hãng Siemens, đầy đủ giấy tờ chứng nhận nguồn gốc xuất xứ (CO, CQ).
- Giá cả cạnh tranh: Chính sách giá tốt nhất thị trường, nhiều chương trình ưu đãi hấp dẫn.
- Tư vấn chuyên nghiệp: Đội ngũ kỹ sư giàu kinh nghiệm, am hiểu sâu về sản phẩm, sẵn sàng tư vấn giải pháp phù hợp nhất với nhu cầu của bạn.
- Hỗ trợ kỹ thuật 24/7: Luôn sẵn sàng giải đáp mọi thắc mắc và hỗ trợ kỹ thuật kịp thời trong suốt quá trình sử dụng sản phẩm.
- Giao hàng nhanh chóng: Giao hàng tận nơi trên toàn quốc, đảm bảo đúng tiến độ dự án của bạn.
- Bảo hành chính hãng: Chế độ bảo hành theo tiêu chuẩn của Siemens, đảm bảo quyền lợi của khách hàng.
Hãy để thanhthienphu.vn đồng hành cùng bạn trên con đường chinh phục thành công.
