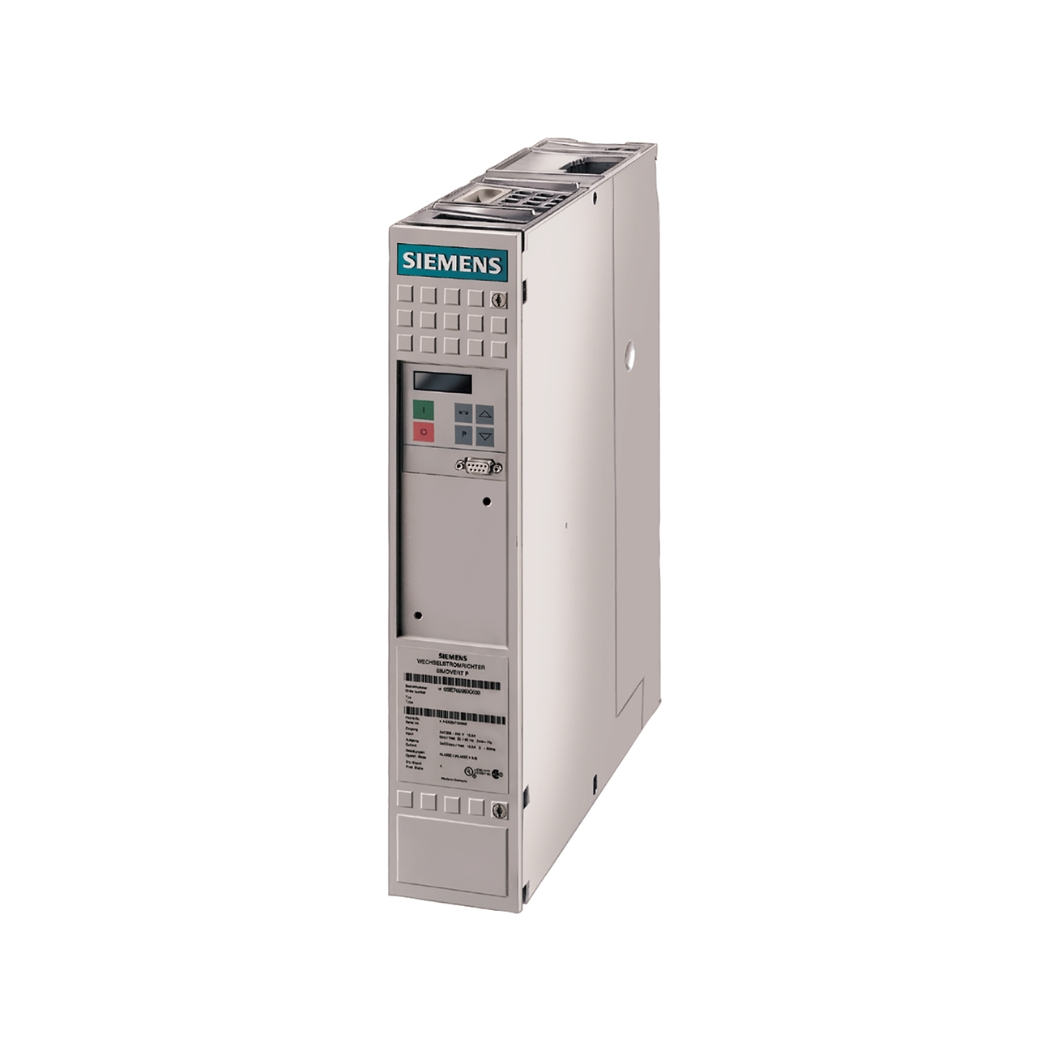

6SE7022-6EC61 Simovert Masterdrives, giải pháp biến tần mạnh mẽ từ Siemens, mang đến sự đột phá cho hệ thống truyền động của bạn, nâng cao hiệu suất và tiết kiệm năng lượng đáng kể.
Thanhthienphu.vn tự hào là nhà cung cấp uy tín, đồng hành cùng bạn trên hành trình hiện đại hóa sản xuất, hướng tới tương lai bền vững.
1. Thông Tin Chi Tiết Về Sản Phẩm 6SE7022-6EC61
| Thông số kỹ thuật | Chi tiết |
|---|---|
| Mã sản phẩm | 6SE7022-6EC61 |
| Dòng sản phẩm | Simovert Masterdrives |
| Nhà sản xuất | Siemens |
| Loại biến tần | Biến tần vector điều khiển vòng kín (VC) |
| Điện áp đầu vào | 3 pha, 380-480 V AC, ±10% |
| Tần số đầu vào | 45-66 Hz |
| Dòng điện đầu ra định mức | 26 A |
| Công suất đầu ra định mức | 15 kW (20 HP) |
| Khả năng quá tải | 150% trong 60 giây, 200% trong 3 giây |
| Dải tần số đầu ra | 0-650 Hz |
| Độ phân giải tần số | 0.01 Hz |
| Giao tiếp truyền thông | PROFIBUS DP, CANopen, DeviceNet (tùy chọn) |
| Cấp bảo vệ | IP20 |
| Nhiệt độ hoạt động | 0-40°C (không giảm công suất), lên đến 55°C (có giảm công suất) |
| Độ ẩm hoạt động | 5-95% RH, không ngưng tụ |
| Tiêu chuẩn | CE, UL, cUL, EAC |
| Phần mềm hỗ trợ | DriveMonitor, STARTER |
2. Cấu Tạo Sản Phẩm 6SE7022-6EC61
- Khối nguồn (Power Module): “Trái tim” của biến tần, cung cấp năng lượng cho toàn bộ hệ thống. Khối nguồn của 6SE7022-6EC61 sử dụng công nghệ IGBT tiên tiến, giúp giảm thiểu tổn hao năng lượng và tăng hiệu suất chuyển đổi.
- Khối điều khiển (Control Unit): “Bộ não” của biến tần, xử lý các tín hiệu đầu vào và điều khiển hoạt động của động cơ. Khối điều khiển được trang bị bộ vi xử lý mạnh mẽ, có khả năng thực hiện các thuật toán điều khiển phức tạp, đảm bảo độ chính xác và ổn định cao.
- Mạch chỉnh lưu (Rectifier): Có nhiệm vụ chuyển đổi điện áp AC (điện xoay chiều) từ lưới điện thành điện áp DC (điện 1 chiều) để cung cấp cho khối nguồn và các bộ phận khách trong biến tần
- Tụ điện DC (DC-Link Capacitor): Bộ phận này có nhiệm vụ lưu trữ năng lượng điện áp DC đã được chỉnh lưu bởi bộ chỉnh lưu, Giúp ổn định điện áp DC.
- Mạch nghịch lưu (Inverter): “Cánh tay” của biến tần, chuyển đổi điện áp DC thành điện áp AC có tần số và biên độ thay đổi để điều khiển động cơ. Mạch nghịch lưu sử dụng các van bán dẫn công suất lớn, có khả năng chịu tải cao và hoạt động tin cậy.
- Hệ thống làm mát (Cooling System): Đảm bảo nhiệt độ hoạt động của biến tần luôn ở mức an toàn, giúp kéo dài tuổi thọ của các linh kiện. 6SE7022-6EC61 sử dụng hệ thống làm mát bằng quạt, có hiệu suất cao và độ ồn thấp.
- Bo mạch giao tiếp (Communication Board): Cho phép biến tần kết nối với các thiết bị khác trong hệ thống, như PLC, HMI, máy tính… Bo mạch giao tiếp hỗ trợ nhiều giao thức truyền thông khác nhau, giúp việc tích hợp trở nên dễ dàng.
- Khối hiển thị và cài đặt (HMI – Human Machine Interface): Giao diện người và máy, cho phép người dùng theo dõi trạng thái hoạt động của biến tần, cài đặt các thông số và thực hiện các thao tác điều khiển. Khối HMI của 6SE7022-6EC61 có màn hình hiển thị rõ ràng, các nút bấm dễ sử dụng.
- Vỏ bảo vệ (Enclosure): Bảo vệ các linh kiện bên trong khỏi tác động của môi trường, như bụi bẩn, độ ẩm, va đập… Vỏ của 6SE7022-6EC61 được làm bằng vật liệu chắc chắn, có khả năng chống chịu tốt.
3. Các Tính Năng Chính Của Sản Phẩm 6SE7022-6EC61
- Điều khiển Vector vòng kín (Closed-loop Vector Control): Đây là “vũ khí” mạnh mẽ nhất của 6SE7022-6EC61, cho phép điều khiển chính xác tốc độ và mô-men xoắn của động cơ, ngay cả khi tải thay đổi đột ngột. Tính năng này đặc biệt hữu ích cho các ứng dụng đòi hỏi độ chính xác cao, như máy công cụ, cần cẩu…
- Điều khiển Vector không cảm biến (Sensorless Vector Control): Nếu bạn muốn tiết kiệm chi phí và đơn giản hóa hệ thống, tính năng này là một lựa chọn tuyệt vời. 6SE7022-6EC61 có thể ước tính tốc độ và vị trí của động cơ mà không cần cảm biến, giúp bạn giảm chi phí lắp đặt và bảo trì.
- Điều khiển V/f (Voltage/Frequency): Đây là phương pháp điều khiển đơn giản và phổ biến nhất, phù hợp với nhiều ứng dụng không đòi hỏi độ chính xác cao, như bơm, quạt…
- Chức năng tiết kiệm năng lượng (Energy Saving): 6SE7022-6EC61 được trang bị các thuật toán thông minh, giúp tối ưu hóa việc sử dụng năng lượng, giảm thiểu tiêu thụ điện năng.
- Chức năng bảo vệ toàn diện: 6SE7022-6EC61 được trang bị đầy đủ các chức năng bảo vệ, giúp bảo vệ động cơ và biến tần khỏi các sự cố như quá dòng, quá áp, quá nhiệt, mất pha…
- Chức năng tự động dò thông số động cơ (Auto-tuning): Tính năng này giúp biến tần tự động xác định các thông số của động cơ, giúp việc cài đặt trở nên dễ dàng và nhanh chóng.
- Chức năng điều khiển PID: Cho phép bạn xây dựng các vòng điều khiển tự động, giúp duy trì các thông số như áp suất, lưu lượng, nhiệt độ… ở mức mong muốn.
- Giao tiếp truyền thông đa dạng: Hỗ trợ nhiều giao thức truyền thông khác nhau, giúp việc tích hợp vào hệ thống trở nên dễ dàng.
- Khả năng mở rộng: Có thể mở rộng thêm các module chức năng, như module giao tiếp, module I/O, module an toàn…
4. Hướng Dẫn Kết Nối Sản Phẩm 6SE7022-6EC61 Với Phần Mềm
Phần mềm:
Siemens DriveMonitor hoặc STARTER.
Các bước thực hiện:
Chuẩn bị:
- Máy tính cài đặt phần mềm DriveMonitor hoặc STARTER.
- Cáp kết nối: Cáp RS232/RS485 hoặc cáp USB (tùy thuộc vào cổng kết nối trên biến tần và máy tính).
- Biến tần 6SE7022-6EC61.
Kết nối phần cứng:
- Tắt nguồn biến tần.
- Kết nối cáp từ cổng truyền thông trên biến tần (thường là cổng RS232/RS485 hoặc USB) đến cổng tương ứng trên máy tính.
Cài đặt phần mềm:
- Khởi động phần mềm DriveMonitor hoặc STARTER.
- Chọn loại biến tần: SIMOVERT MASTERDRIVES.
- Chọn cổng COM: Chọn cổng COM mà bạn đã kết nối cáp.
- Thiết lập tốc độ baud (baud rate): Thường là 9600, 19200, 38400, 57600, hoặc 115200 bps (kiểm tra tài liệu hướng dẫn của biến tần để biết tốc độ baud chính xác).
Thiết lập kết nối:
- Trong phần mềm, chọn chức năng “Online” hoặc “Connect”.
- Phần mềm sẽ tự động tìm kiếm và kết nối với biến tần.
Kiểm tra kết nối:
Sau khi kết nối thành công, bạn có thể truy cập các thông số của biến tần, thay đổi cài đặt, giám sát trạng thái hoạt động, và thực hiện các chức năng khác.
5. Cách Lập Trình 6SE7022-6EC61
Lập trình 6SE7022-6EC61 Simovert Masterdrives không hề phức tạp như bạn nghĩ. Với sự hỗ trợ của phần mềm Starter, bạn có thể dễ dàng tùy chỉnh các thông số, tạo ra các chương trình điều khiển phù hợp với yêu cầu cụ thể của ứng dụng.
- Tạo project mới: Mở phần mềm Starter, tạo một project mới, chọn loại thiết bị là 6SE7022-6EC61.
- Cấu hình phần cứng: Khai báo các thông số về động cơ, cảm biến, các module mở rộng (nếu có).
- Lập trình điều khiển: Sử dụng các khối chức năng (Function Blocks) có sẵn trong thư viện của Starter để xây dựng chương trình điều khiển. Các khối chức năng này bao gồm các lệnh điều khiển tốc độ, mô-men, vị trí, các hàm logic, các hàm xử lý tín hiệu…
- Tải chương trình xuống bộ biến tần: Sau khi hoàn thành chương trình, bạn có thể tải xuống bộ biến tần thông qua kết nối đã thiết lập.
- Kiểm tra và hiệu chỉnh: Chạy thử chương trình, kiểm tra hoạt động của hệ thống, và hiệu chỉnh các thông số nếu cần.
6. Khắc Phục Một Số Lỗi Thường Gặp
| Mã lỗi | Mô tả lỗi | Cách khắc phục |
|---|---|---|
| F0001 | Quá dòng | Kiểm tra tải, kiểm tra động cơ, kiểm tra cáp kết nối, giảm tốc độ hoặc mô-men. |
| F0002 | Quá áp | Kiểm tra điện áp nguồn, kiểm tra cài đặt thông số. |
| F0003 | Thấp áp | Kiểm tra điện áp nguồn, kiểm tra cài đặt thông số. |
| F0004 | Quá nhiệt | Kiểm tra hệ thống tản nhiệt, kiểm tra môi trường làm việc, giảm tải. |
| F0005 | Lỗi giao tiếp | Kiểm tra cáp kết nối, kiểm tra cài đặt thông số giao tiếp. |
| F0011 | Lỗi encoder | Kiểm tra encoder, kiểm tra cáp kết nối encoder. |
| F0021 | Mất pha | Kiểm tra nguồn cấp, kiểm tra cầu chì. |
| A0501 | Cảnh báo quá dòng | Kiểm tra tải, kiểm tra động cơ, kiểm tra cáp kết nối, giảm tốc độ hoặc mô-men. Đây chỉ là cảnh báo, hệ thống vẫn có thể hoạt động, nhưng bạn nên kiểm tra để tránh lỗi nghiêm trọng hơn. |
| A0504 | Cảnh báo quá nhiệt | Kiểm tra hệ thống tản nhiệt, kiểm tra môi trường làm việc, giảm tải. Đây chỉ là cảnh báo, hệ thống vẫn có thể hoạt động, nhưng bạn nên kiểm tra để tránh lỗi nghiêm trọng hơn. |
