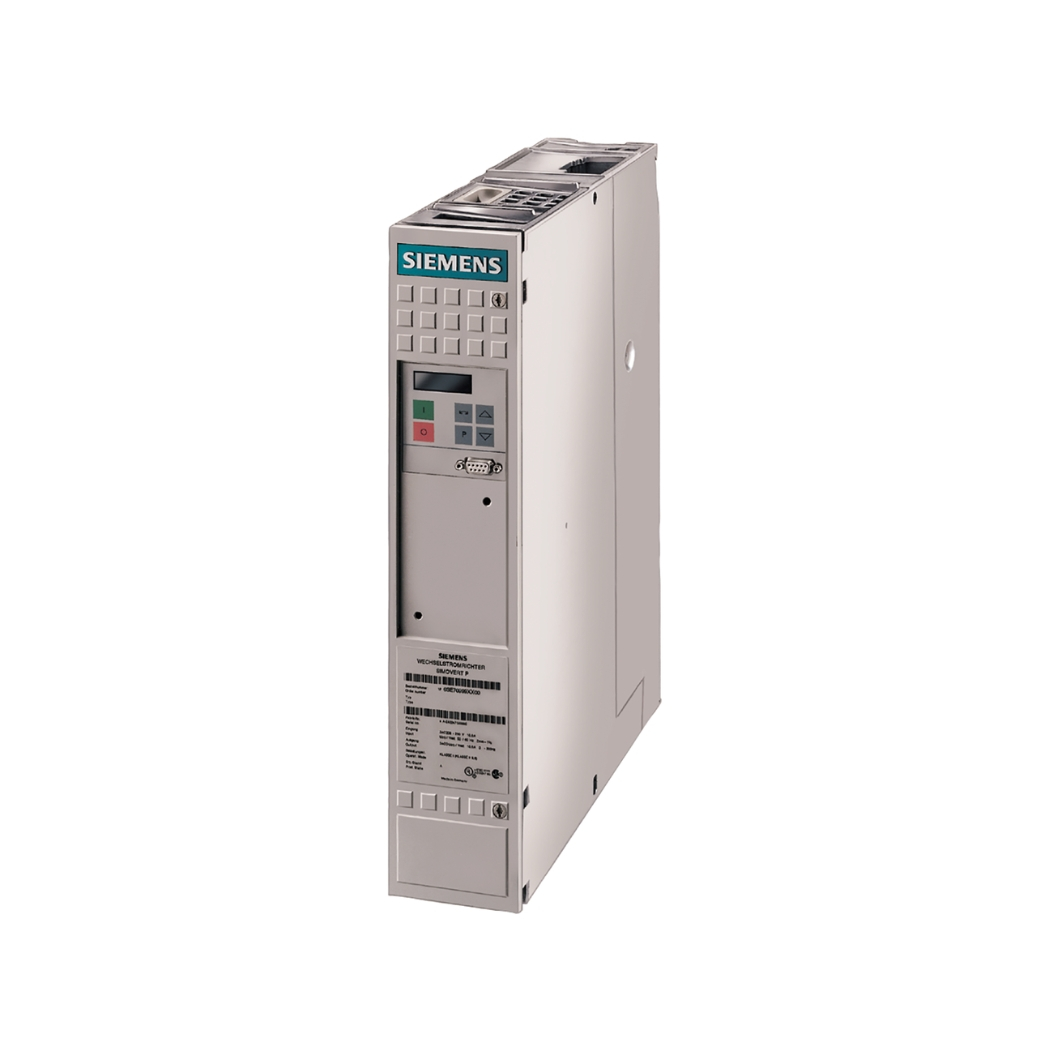

6SE7016-1EA61 Biến tần Simovert

6SE7016-1EA61 Simovert Masterdrives, một tên tuổi lẫy lừng trong thế giới biến tần Siemens, đại diện cho sự kết hợp hoàn hảo giữa hiệu suất mạnh mẽ, độ tin cậy bền bỉ và khả năng điều khiển động cơ AC linh hoạt, mở ra cánh cửa nâng cấp hệ thống sản xuất và tự động hóa cho quý vị kỹ sư và doanh nghiệp tại thanhthienphu.vn.

Thiết bị điều khiển tốc độ động cơ này không chỉ là một linh kiện, mà là trái tim công nghệ, giúp quý vị vượt qua những thách thức về hiệu suất, chi phí và an toàn.

1. Thông Tin Chi Tiết Về Sản Phẩm 6SE7016-1EA61

2. Khám Phá Cấu Tạo Bền Bỉ Của Bộ Biến Tần Siemens 6SE7016-1EA61

• Khối công suất (Power Module): Đây là trái tim cung cấp năng lượng cho động cơ, bao gồm bộ chỉnh lưu (Rectifier) chuyển đổi AC thành DC, mạch DC trung gian (DC Link) với các tụ điện dung lượng lớn để san phẳng điện áp, và bộ nghịch lưu (Inverter) sử dụng các linh kiện bán dẫn công suất cao như IGBT để biến đổi DC thành AC với tần số và điện áp mong muốn cung cấp cho động cơ. Siemens lựa chọn các linh kiện chất lượng cao, có khả năng chịu dòng và áp lớn, đảm bảo hoạt động ổn định và tuổi thọ dài lâu ngay cả trong điều kiện vận hành khắc nghiệt. Bộ tản nhiệt lớn, thường đi kèm quạt làm mát thông minh (chỉ hoạt động khi cần thiết), giúp duy trì nhiệt độ hoạt động tối ưu cho khối công suất, ngăn ngừa quá nhiệt – một trong những nguyên nhân hàng đầu gây hỏng hóc biến tần.
• Khối điều khiển (Control Module/Control Unit – CU): Bộ não của biến tần, chứa vi xử lý tốc độ cao, bộ nhớ và các mạch logic phức tạp. Khối này chịu trách nhiệm thực thi các thuật toán điều khiển (V/f, Vector Control), xử lý tín hiệu từ các ngõ vào (lệnh chạy/dừng, tín hiệu đặt tốc độ analog/digital, tín hiệu phản hồi từ encoder nếu có), giao tiếp với các thiết bị bên ngoài qua các cổng truyền thông, và thực hiện các chức năng bảo vệ biến tần và động cơ. Sự tinh vi của khối điều khiển quyết định đến độ chính xác, tốc độ đáp ứng và sự linh hoạt của biến tần. Dòng Masterdrives nổi tiếng với khả năng xử lý mạnh mẽ, đáp ứng tốt các ứng dụng đòi hỏi điều khiển chuyển động phức tạp.
• Giao diện người dùng (Operator Panel – OP – Tùy chọn): Một số model hoặc tùy chọn có thể đi kèm màn hình hiển thị và các nút bấm, cho phép người vận hành giám sát các thông số hoạt động (tần số, dòng điện, điện áp, trạng thái lỗi) và thực hiện các cài đặt cơ bản trực tiếp trên biến tần. Tuy nhiên, việc cấu hình chi tiết thường được thực hiện qua phần mềm trên máy tính.
• Các cổng kết nối (Terminals/Interfaces): Bao gồm các terminal đấu nối nguồn động lực (ngõ vào 3 pha, ngõ ra động cơ, kết nối điện trở hãm nếu cần), các terminal cho tín hiệu điều khiển (digital input/output, analog input/output), và các cổng truyền thông (RS485, khe cắm cho module mở rộng như PROFIBUS). Các terminal được thiết kế rõ ràng, dễ dàng đấu nối và đảm bảo tiếp xúc tốt, giảm thiểu nguy cơ lỗi do đấu dây.

3. Những Tính Năng Vượt Trội Đưa 6SE7016-1EA61

• Điều khiển Vector (Vector Control – VC): Đây là một trong những thế mạnh nổi bật của dòng Masterdrives. Không giống như điều khiển V/f đơn giản chỉ giữ tỷ lệ Điện áp/Tần số không đổi, điều khiển Vector (cả Sensorless Vector Control – SLVC và Closed-loop Vector Control – CLVC với encoder) cho phép điều khiển độc lập moment và tốc độ của động cơ.
• Tích hợp bộ điều khiển PID: Cho phép biến tần tự động điều chỉnh tốc độ động cơ để duy trì một thông số quá trình (như áp suất, lưu lượng, nhiệt độ) ở mức mong muốn dựa trên tín hiệu phản hồi từ cảm biến. Tính năng này giúp đơn giản hóa hệ thống điều khiển, giảm bớt sự phụ thuộc vào PLC cho các vòng lặp điều khiển đơn giản, tiết kiệm chi phí và tăng độ tin cậy. Ví dụ điển hình là ứng dụng điều khiển bơm duy trì áp suất không đổi trong hệ thống cấp nước tòa nhà hoặc nhà máy.
• Chức năng Flying Restart (Khởi động bắt động cơ đang quay): Cho phép biến tần nhận biết tốc độ và chiều quay của động cơ đang quay tự do (do quán tính hoặc ngoại lực) và đồng bộ hóa tần số ngõ ra trước khi kết nối lại với động cơ. Tính năng này giúp khởi động lại động cơ một cách mượt mà, tránh sốc dòng và sốc cơ khí, rất hữu ích sau khi mất điện thoáng qua hoặc trong các ứng dụng quạt, bơm lớn có quán tính cao.
• Chức năng Kinetic Buffering (Vượt qua mất điện thoáng qua – Vdc_min control): Khi nguồn điện bị sụt áp hoặc mất trong thời gian ngắn, biến tần có thể sử dụng năng lượng động năng dự trữ trong tải (quán tính) để duy trì điện áp DC Link, giữ cho biến tần không bị lỗi và tiếp tục hoạt động hoặc dừng có kiểm soát. Điều này tăng cường độ ổn định và liên tục của quá trình sản xuất.
• Tích hợp bộ hãm (Braking Chopper): Như đã đề cập, bộ hãm tích hợp giúp xử lý năng lượng tái sinh hiệu quả khi động cơ hoạt động ở chế độ máy phát (ví dụ khi hạ tải, giảm tốc nhanh). Điều này không chỉ bảo vệ biến tần mà còn cho phép kiểm soát quá trình dừng tốt hơn, đảm bảo an toàn.
• Khả năng lập trình linh hoạt (Free Function Blocks – FFB): Một số phiên bản Masterdrives cho phép người dùng tạo ra các logic điều khiển tùy chỉnh bên trong biến tần bằng cách sử dụng các khối chức năng có sẵn (tương tự như lập trình PLC đơn giản). Điều này mang lại sự linh hoạt cao độ, cho phép thực hiện các tác vụ điều khiển phức tạp mà không cần thêm PLC bên ngoài.
• Các chức năng bảo vệ toàn diện: Biến tần 6SE7016-1EA61 được trang bị đầy đủ các chức năng bảo vệ tiên tiến để bảo vệ chính nó và động cơ khỏi các sự cố tiềm ẩn: bảo vệ quá dòng, quá áp, thấp áp, quá nhiệt biến tần, quá nhiệt động cơ (qua cảm biến PTC/KTY hoặc tính toán I²t), bảo vệ mất pha ngõ vào/ngõ ra, chạm đất… Điều này đảm bảo an toàn vận hành và kéo dài tuổi thọ hệ thống.
• Khả năng giao tiếp mạng mạnh mẽ: Ngoài cổng RS485 tích hợp sẵn hỗ trợ giao thức USS, biến tần còn có thể dễ dàng mở rộng khả năng giao tiếp qua các module tùy chọn như PROFIBUS-DP, CANopen, DeviceNet… cho phép tích hợp liền mạch vào các hệ thống tự động hóa lớn, thu thập dữ liệu và điều khiển tập trung.

4. Kết Nối Dễ Dàng 6SE7016-1EA61

Chuẩn bị phần cứng:

• Máy tính cá nhân (PC/Laptop) đã cài đặt phần mềm Siemens DriveMonitor (đảm bảo phiên bản tương thích).
• Cáp kết nối phù hợp: Thông thường là cáp chuyển đổi USB sang RS232 hoặc USB sang RS485, tùy thuộc vào cổng giao tiếp bạn sử dụng trên biến tần. Model 6SE7016-1EA61 thường có cổng X300 là giao diện RS232/RS485 tích hợp. Quý vị cần cáp PC/PPI hoặc cáp chuyển đổi tương thích. Tham khảo tài liệu kỹ thuật của biến tần và cáp để đảm bảo kết nối đúng chân tín hiệu (TxD, RxD, GND).
• Nguồn điện cho biến tần: Đảm bảo biến tần được cấp nguồn điều khiển (Control Voltage) để khối điều khiển hoạt động và giao tiếp được.

Cài đặt phần mềm và Driver:

• Cài đặt phần mềm DriveMonitor lên máy tính.
• Cài đặt driver cho cáp chuyển đổi USB-Serial (RS232/RS485) nếu cần. Sau khi cài đặt, kiểm tra trong Device Manager của Windows để xác định cổng COM ảo được tạo ra (ví dụ: COM3, COM4…).

Kết nối vật lý:

• Kết nối một đầu cáp vào cổng giao tiếp trên biến tần (ví dụ: cổng X300).
• Kết nối đầu còn lại của cáp (thường là cổng USB hoặc RS232) vào máy tính.

Thiết lập giao tiếp trong DriveMonitor:

• Mở phần mềm DriveMonitor.
• Vào menu cài đặt giao tiếp (thường là Options -> Set PG/PC Interface hoặc tương tự).
• Chọn giao diện (Interface) phù hợp với loại cáp bạn đang sử dụng (ví dụ: PC Adapter (PPI) hoặc Serial Cable (USS)) và cổng COM đã xác định ở bước 2.
• Thiết lập các thông số giao tiếp (Baud rate, Parity, Data bits, Stop bits) phải trùng khớp với cài đặt trên biến tần. Thông số mặc định của giao thức USS trên Masterdrives thường là 9600 Baud, 8 data bits, Even parity, 1 stop bit, và địa chỉ biến tần (Address) mặc định thường là 0 hoặc 1. Quý vị có thể kiểm tra và thay đổi các thông số này trên biến tần thông qua các tham số (Parameter) liên quan (ví dụ: P700-P704 cho giao diện USS).
• Kiểm tra kết nối (thường có nút Test hoặc Diagnostics).

Kết nối với biến tần (Go Online):

• Sau khi thiết lập giao tiếp thành công, chọn chức năng Connect hoặc Go Online trong DriveMonitor.
• Phần mềm sẽ quét tìm biến tần trên cổng COM đã chọn với địa chỉ đã định.
• Nếu kết nối thành công, DriveMonitor sẽ hiển thị trạng thái online và cho phép truy cập vào các thông số, chức năng của biến tần.

Thực hiện các tác vụ:

• Upload/Download Parameters: Sao lưu toàn bộ bộ thông số từ biến tần vào máy tính (Upload) hoặc tải bộ thông số từ file đã lưu vào biến tần (Download). Đây là thao tác cực kỳ quan trọng để backup cấu hình và phục hồi nhanh chóng khi cần thiết hoặc khi thay thế biến tần.
• Parameter Editor: Xem và chỉnh sửa từng thông số một cách trực quan, có giải thích đi kèm (nếu thư viện được cài đủ).
• Control Panel: Điều khiển biến tần trực tiếp từ máy tính (chạy/dừng, đặt tốc độ) – hữu ích cho việc kiểm tra và thử nghiệm.
• Diagnostics: Đọc mã lỗi, xem lịch sử lỗi, giám sát các giá trị thực (dòng điện, điện áp, tần số, trạng thái I/O) theo thời gian thực dưới dạng số hoặc đồ thị (Trace/Oscilloscope function). Đây là công cụ vô giá để chẩn đoán sự cố và phân tích hoạt động hệ thống.

5. Hướng Dẫn Lập Trình Cơ Bản Cho Biến Tần 6SE7016-1EA61

Các bước lập trình cơ bản (thường thực hiện qua bàn phím OP1S nếu có hoặc phần mềm DriveMonitor/STARTER):

Nhập thông số động cơ (Motor Data Identification): Đây là bước quan trọng nhất để biến tần có thể điều khiển động cơ chính xác, đặc biệt với chế độ Vector Control.

• Truy cập nhóm tham số liên quan đến động cơ (thường bắt đầu bằng P1xx).
• P100 (Motor Type): Chọn loại động cơ (ví dụ: 1 = Động cơ không đồng bộ).
• P101 (Rated Motor Voltage): Nhập điện áp định mức của động cơ (V) (ghi trên nhãn động cơ). Ví dụ: 380.
• P102 (Rated Motor Current): Nhập dòng điện định mức của động cơ (A). Ví dụ: 4.5.
• P103 (Rated Motor Power): Nhập công suất định mức của động cơ (kW). Ví dụ: 2.2.
• P104 (Rated Motor Frequency): Nhập tần số định mức của động cơ (Hz). Ví dụ: 50.
• P105 (Rated Motor Speed): Nhập tốc độ định mức của động cơ (RPM). Ví dụ: 1450.
• P115 (Motor Data Identification – Motor ID): Sau khi nhập đủ thông số, cần thực hiện quá trình nhận dạng động cơ. Chọn chế độ phù hợp (ví dụ: 1 = At standstill – nhận dạng khi đứng yên, hoặc 2 = Rotating – nhận dạng khi quay) và kích hoạt. Biến tần sẽ tự động đo đạc các thông số nội tại của động cơ (điện trở stator, rotor, điện cảm…) để tối ưu hóa thuật toán điều khiển. Luôn đảm bảo an toàn khi thực hiện bước này, động cơ có thể quay nhẹ.

Lựa chọn phương pháp điều khiển:

P185 (Control Mode): Chọn phương pháp điều khiển mong muốn. Ví dụ: 0 = V/f control, 2 = Sensorless Vector Control (SLVC), 3 = Closed-loop Vector Control (CLVC – yêu cầu card encoder và encoder). Đối với 6SE7016-1EA61 (Motion Control), SLVC hoặc CLVC thường được ưu tiên để tận dụng hiệu suất cao.

Cài đặt giới hạn hoạt động:

• P303 (Maximum Frequency): Đặt tần số tối đa cho phép động cơ hoạt động (Hz). Ví dụ: 50 hoặc 60.
• P141 (Motor Current Limit): Đặt giới hạn dòng điện cho động cơ (A), thường đặt cao hơn dòng định mức một chút để cho phép quá tải nhẹ.

Thiết lập nguồn lệnh điều khiển (Command Source) và nguồn đặt tốc độ (Setpoint Source):

• P554 (ON/OFF1 Command Source): Chọn nguồn cấp lệnh chạy/dừng. Ví dụ: 1 = Terminal (từ ngõ vào số DI), 2 = Operator Panel (OP), 3 = Serial Interface (USS, PROFIBUS…).
• P443 (Main Setpoint Source): Chọn nguồn đặt giá trị tốc độ/tần số. Ví dụ: 1 = Analog Input (từ biến trở hoặc tín hiệu 0-10V/4-20mA), 2 = Fixed Frequencies (chọn các tần số cài đặt sẵn), 3 = Operator Panel, 4 = Serial Interface…

Cài đặt thời gian tăng/giảm tốc (Ramp Times):

• P462 (Ramp-up Time): Thời gian để động cơ tăng tốc từ 0 Hz đến tần số tối đa (P303) (giây). Ví dụ: 5.0.
• P464 (Ramp-down Time): Thời gian để động cơ giảm tốc từ tần số tối đa về 0 Hz (giây). Ví dụ: 5.0. Điều chỉnh phù hợp để tránh sốc cơ khí hoặc lỗi quá áp do tái sinh năng lượng quá nhanh (nếu không có điện trở hãm đủ lớn).

Cấu hình ngõ vào/ra (I/O Configuration):

• Nếu sử dụng điều khiển qua terminal, cần cấu hình chức năng cho các ngõ vào số (Digital Inputs – DI). Ví dụ: Gán DI0 cho lệnh Run/Stop (P554=1), DI1 cho lệnh đảo chiều (P555=1), DI2/DI3 để chọn các tần số cố định (Fixed Frequencies)…
• Nếu sử dụng ngõ vào tương tự (Analog Input – AI) để đặt tốc độ, cần cấu hình loại tín hiệu (0-10V, 4-20mA), tỷ lệ (scaling) để tương ứng với dải tần số mong muốn (P471-P478).

Lưu thông số: Sau khi hoàn tất cài đặt, thực hiện lệnh lưu thông số vào bộ nhớ non-volatile (EEPROM) để các cài đặt không bị mất khi mất điện (thường là P971=1 hoặc tương tự).

6. Khắc Phục Một Số Lỗi Thường Gặp Trên 6SE7016-1EA61

F001 (Overcurrent): Lỗi Quá Dòng

Nguyên nhân: Dòng điện ngõ ra vượt quá giới hạn cho phép. Có thể do:

• Thời gian tăng tốc (P462) quá ngắn.
• Tải quá nặng hoặc bị kẹt cơ khí.
• Ngắn mạch ngõ ra biến tần hoặc trong cuộn dây động cơ.
• Thông số động cơ (P101-P105) cài đặt sai.
• Chế độ Motor ID (P115) chưa thực hiện hoặc thực hiện sai.
• Hỏng khối công suất (IGBT).

Hướng xử lý:

1. Kiểm tra tải cơ khí, đảm bảo không bị kẹt.
2. Tăng thời gian tăng tốc (P462).
3. Kiểm tra cách điện giữa các pha động cơ và giữa pha với vỏ.
4. Kiểm tra cáp nối từ biến tần đến động cơ.
5. Kiểm tra lại và cài đặt chính xác thông số động cơ. Thực hiện lại Motor ID (P115).
6. Nếu nghi ngờ hỏng phần cứng biến tần, liên hệ thanhthienphu.vn.

F002 (Overvoltage): Lỗi Quá Áp DC Link

Nguyên nhân: Điện áp trên mạch DC trung gian (DC Link) vượt quá ngưỡng an toàn. Thường xảy ra khi động cơ giảm tốc quá nhanh hoặc bị ngoại lực kéo (chế độ máy phát), năng lượng tái sinh trả về biến tần quá lớn mà không được tiêu tán kịp.

Hướng xử lý:

1. Tăng thời gian giảm tốc (P464).
2. Kiểm tra điện áp nguồn cung cấp có quá cao không.
3. Kiểm tra bộ hãm (Braking Unit) và điện trở hãm (Braking Resistor) có hoạt động không (nếu có). Đảm bảo điện trở hãm được chọn đúng công suất và giá trị Ohm, kết nối đúng cách và không bị đứt. Kích hoạt chức năng Vdc_max controller (nếu có).
4. Xem xét sử dụng bộ hãm và điện trở hãm ngoài nếu năng lượng tái sinh lớn.

F006 (DC Link Undervoltage): Lỗi Thấp Áp DC Link

Nguyên nhân: Điện áp DC Link thấp hơn ngưỡng cho phép. Thường do:

• Điện áp nguồn cung cấp bị sụt áp hoặc mất pha.
• Cầu chì ngõ vào bị đứt hoặc Contactor/CB cấp nguồn chưa đóng.
• Bộ chỉnh lưu (Rectifier) của biến tần bị lỗi.

Hướng xử lý:

1. Kiểm tra nguồn điện cung cấp 3 pha, đảm bảo đủ điện áp và không mất pha.
2. Kiểm tra cầu chì, aptomat (CB), contactor cấp nguồn cho biến tần.
3. Kiểm tra kết nối dây nguồn vào biến tần.
4. Nếu nghi ngờ lỗi phần cứng biến tần, liên hệ thanhthienphu.vn.

F011 (Motor Overtemperature): Quá nhiệt động cơ (phát hiện qua cảm biến PTC/KTY hoặc tính toán I²t).

Nguyên nhân:

• Nhiệt độ môi trường xung quanh quá cao.
• Thông gió trong tủ điện kém, bộ lọc bụi bị tắc.
• Quạt làm mát của biến tần bị hỏng hoặc kẹt.
• Biến tần/động cơ hoạt động quá tải trong thời gian dài.
• Cài đặt bảo vệ nhiệt động cơ (P380-P384) không phù hợp.

Hướng xử lý:

1. Kiểm tra nhiệt độ môi trường, cải thiện thông gió cho tủ điện.
2. Vệ sinh bộ lọc bụi, bộ tản nhiệt của biến tần.
3. Kiểm tra quạt làm mát của biến tần, thay thế nếu cần.
4. Kiểm tra tải, xem xét giảm tải hoặc chọn biến tần/động cơ công suất lớn hơn nếu cần.
5. Kiểm tra cài đặt bảo vệ nhiệt động cơ. Kiểm tra cảm biến nhiệt (PTC/KTY) và dây nối nếu sử dụng.

F023 (Fault External): Lỗi Từ Tín Hiệu Bên Ngoài

• Nguyên nhân: Ngõ vào số (DI) được cấu hình là chân báo lỗi bên ngoài (External Fault Input) đang ở trạng thái kích hoạt (báo lỗi).
• Hướng xử lý: Kiểm tra thiết bị/tín hiệu bên ngoài đang kết nối với ngõ vào số được gán chức năng này (xem P576-P581). Xác định và khắc phục nguyên nhân gây ra lỗi từ bên ngoài (ví dụ: rơ le nhiệt ngoài tác động, nút dừng khẩn cấp bị nhấn…).

A015 / A017 (Motor ID Failure / Parameter Reset): Cảnh Báo Nhận Dạng Động Cơ Lỗi / Reset Thông Số

• A015: Quá trình nhận dạng động cơ (Motor ID – P115) không thành công. Cần kiểm tra lại thông số động cơ đã nhập, kết nối động cơ, và điều kiện thực hiện.
• A017: Thông số vừa được reset về giá trị mặc định gốc (Factory Default). Cần cài đặt lại toàn bộ thông số theo yêu cầu ứng dụng.

7. Liên Hệ Ngay Với Thanhthienphu.vn Để Được Tư Vấn

Bạn đang đối mặt với thiết bị cũ thường xuyên hỏng hóc? Chi phí điện năng và bảo trì đang bào mòn lợi nhuận? Bạn lo lắng về an toàn lao động? Bạn muốn nâng cao năng lực cạnh tranh bằng công nghệ mới? 6SE7016-1EA61 Simovert Masterdrives từ Thanhthienphu.vn chính là chìa khóa bạn cần.

• Tư vấn lựa chọn biến tần 6SE7016-1EA61 hoặc các giải pháp thay thế/nâng cấp phù hợp nhất với yêu cầu kỹ thuật và ngân sách.
• Hỗ trợ kỹ thuật trong quá trình lắp đặt, cài đặt thông số, kết nối hệ thống.
• Hướng dẫn lập trình và khai thác tối đa các tính năng tiên tiến của thiết bị.
• Chẩn đoán và khắc phục sự cố nhanh chóng, hiệu quả.
• Cung cấp tài liệu kỹ thuật, phần mềm hỗ trợ.

Nhấc máy lên và gọi ngay cho chúng tôi qua Hotline: 08.12.77.88.99. Đội ngũ chuyên gia của Thanhthienphu.vn đang chờ đợi để lắng nghe và tư vấn giải pháp tối ưu nhất dành riêng cho bạn.

Hoặc truy cập website thanhthienphu.vn để khám phá thêm về sản phẩm 6SE7016-1EA61 Simovert Masterdrives, các thiết bị tự động hóa khác và dịch vụ của chúng tôi.

Bạn cũng có thể đến trực tiếp văn phòng của chúng tôi tại địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh để trao đổi trực tiếp và trải nghiệm sự chuyên nghiệp.
