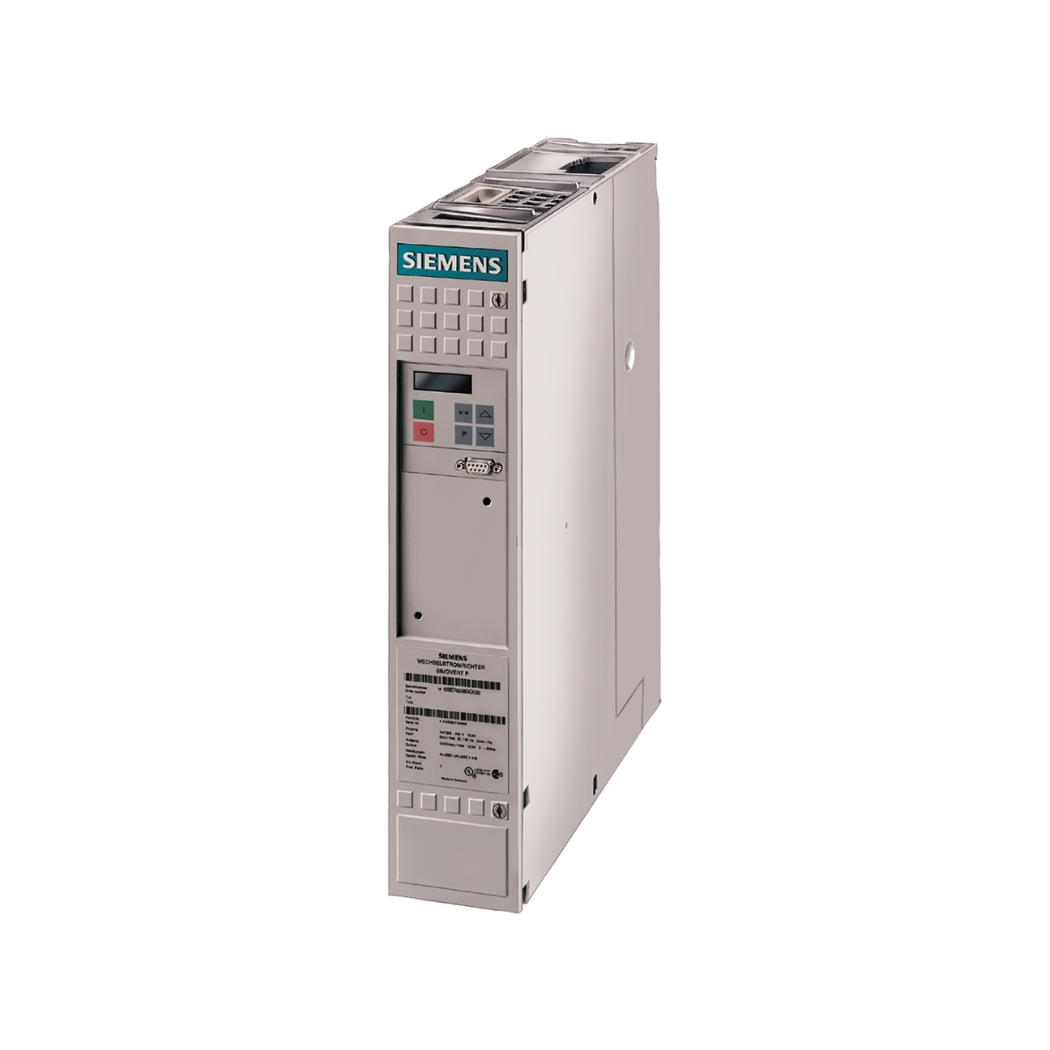

6SE7011-5EP60 Biến tần Simovert

6SE7011-5EP60 Simovert Masterdrives: Giải pháp điều khiển tần số đáng tin cậy từ Siemens, nâng tầm hiệu suất và tối ưu hóa hệ thống truyền động công nghiệp của bạn, sẵn sàng được tư vấn và cung cấp bởi thanhthienphu.vn.

Khám phá ngay bộ biến đổi tần số mạnh mẽ này để giải quyết triệt để những thách thức về hiệu quả vận hành, chi phí năng lượng và độ ổn định, mở ra kỷ nguyên mới cho tự động hóa sản xuất và điều khiển động cơ AC.

1. Thông tin chi tiết về sản phẩm 6SE7011-5EP60

2. Khám phá cấu tạo bền bỉ và linh hoạt của 6SE7011-5EP60

• Khối công suất (Power Module): Đây là trái tim của biến tần, chịu trách nhiệm chuyển đổi nguồn điện AC đầu vào thành điện áp DC trung gian và sau đó nghịch lưu thành điện áp AC ba pha với tần số và biên độ thay đổi để cung cấp cho động cơ. Khối công suất của 6SE7011-5EP60 được thiết kế với các linh kiện bán dẫn công suất (IGBT) chất lượng cao, hệ thống tản nhiệt hiệu quả (thường là quạt và các tấm tản nhiệt lớn) giúp đảm bảo hoạt động ổn định ngay cả khi chịu tải nặng và trong điều kiện nhiệt độ môi trường cao. Sự chắc chắn của khối công suất là yếu tố quyết định đến độ bền và khả năng chịu quá tải của biến tần.
• Khối điều khiển (Control Unit – CUVC): Bộ não của 6SE7011-5EP60 Simovert Masterdrives, nơi xử lý tất cả các thuật toán điều khiển phức tạp, giao tiếp người dùng và kết nối mạng. Khối điều khiển Vector Control (CUVC) chứa vi xử lý mạnh mẽ, bộ nhớ để lưu trữ thông số và chương trình, cùng các mạch giao tiếp cho ngõ vào/ra số và tương tự. Chính tại đây, các thuật toán điều khiển vector tiên tiến được thực thi, cho phép điều khiển chính xác mô-men và tốc độ động cơ, ngay cả ở tốc độ rất thấp hoặc bằng không. Khả năng lập trình linh hoạt thông qua các khối chức năng (Function Blocks) cũng được quản lý bởi khối điều khiển này.
• Bo mạch đầu cuối (Terminal Blocks): Cung cấp các điểm kết nối vật lý cho nguồn điện đầu vào, động cơ đầu ra, các tín hiệu điều khiển (digital/analog inputs/outputs), relay outputs, và các kết nối truyền thông (như RS485, hoặc các module mở rộng như Profibus). Các đầu cuối được thiết kế rõ ràng, dễ dàng đấu nối và đảm bảo tiếp xúc điện tốt, giảm thiểu nguy cơ lỗi kết nối – một yếu tố quan trọng đối với kỹ thuật viên điện trong quá trình lắp đặt và bảo trì.
• Giao diện vận hành (Operator Panel – OP, tùy chọn): Một số phiên bản hoặc cấu hình có thể đi kèm hoặc hỗ trợ kết nối với màn hình vận hành (như OP1S) cho phép người dùng giám sát trạng thái hoạt động, đọc lỗi, và thay đổi các thông số cơ bản trực tiếp trên biến tần mà không cần kết nối máy tính.
• Các module mở rộng (Optional Modules): Thiết kế module cho phép dễ dàng bổ sung các chức năng như card truyền thông (Profibus, DeviceNet, CANopen), card mở rộng I/O, module phản hồi encoder (cho điều khiển vòng kín chính xác hơn), giúp tùy biến biến tần phù hợp với yêu cầu ứng dụng cụ thể.

3. Những tính năng vượt trội làm nên tên tuổi của 6SE7011-5EP60

Điều khiển Vector hiệu suất cao (High-Performance Vector Control): Đây là tính năng cốt lõi làm nên sự khác biệt của dòng Masterdrives VC. Thuật toán điều khiển vector cho phép biến tần kiểm soát độc lập và chính xác cả tốc độ và mô-men của động cơ AC không đồng bộ, tương tự như khả năng của động cơ DC. Điều này mang lại:

• Độ chính xác tốc độ vượt trội: Giữ tốc độ ổn định ngay cả khi tải thay đổi đột ngột.
• Mô-men khởi động lớn: Cung cấp mô-men cao ngay từ tốc độ bằng không, lý tưởng cho các ứng dụng tải nặng như cần trục, máy nghiền, băng tải chở nặng.
• Đáp ứng động học nhanh: Phản ứng nhanh chóng với các thay đổi tín hiệu điều khiển hoặc tải, phù hợp cho các ứng dụng định vị hoặc yêu cầu thay đổi tốc độ liên tục.
• Hoạt động ổn định ở tốc độ thấp: Duy trì hoạt động mượt mà và kiểm soát mô-men tốt ngay cả khi động cơ quay rất chậm.

Khả năng lập trình và tùy biến linh hoạt: Masterdrives nổi tiếng với hệ thống tham số (parameter) cực kỳ phong phú và khả năng lập trình thông qua các khối chức năng tự do kết nối (Free Function Blocks – FFB). Điều này cho phép các kỹ sư:

• Tinh chỉnh sâu: Điều chỉnh hàng trăm thông số để tối ưu hóa hoạt động của biến tần cho từng ứng dụng cụ thể.
• Tích hợp logic điều khiển: Xây dựng các logic điều khiển đơn giản hoặc phức tạp ngay bên trong biến tần mà không cần đến PLC bên ngoài cho một số tác vụ, giúp tiết kiệm chi phí và đơn giản hóa hệ thống. Ví dụ: điều khiển PID tích hợp, logic tuần tự, chức năng định thời gian,…

Các chức năng bảo vệ toàn diện: 6SE7011-5EP60 Simovert Masterdrives được trang bị đầy đủ các chức năng bảo vệ động cơ và biến tần, đảm bảo an toàn và tăng tuổi thọ cho hệ thống:

• Bảo vệ quá dòng, quá áp, thấp áp.
• Bảo vệ quá nhiệt biến tần và động cơ (qua cảm biến hoặc mô hình nhiệt I2t).
• Bảo vệ chạm đất, ngắn mạch đầu ra.
• Phát hiện mất pha đầu vào/đầu ra.

Tích hợp bộ hãm động năng (Braking Chopper): Nhiều model Masterdrives (cần kiểm tra mã cụ thể) có tích hợp sẵn bộ hãm động năng, cho phép kết nối trực tiếp với điện trở hãm (braking resistor) để tiêu tán năng lượng tái sinh khi động cơ giảm tốc hoặc hãm, rất quan trọng cho các ứng dụng có quán tính lớn hoặc yêu cầu dừng nhanh.

Khả năng giao tiếp và mở rộng: Bên cạnh cổng giao tiếp cơ bản, thiết kế module cho phép dễ dàng tích hợp vào các hệ thống điều khiển lớn hơn thông qua các card truyền thông chuẩn công nghiệp như Profibus DP, DeviceNet, CANopen. Điều này tạo điều kiện thuận lợi cho việc giám sát, điều khiển và thu thập dữ liệu tập trung.

Chức năng khởi động bám (Flying Restart): Cho phép biến tần nhận diện tốc độ và chiều quay của động cơ đang chạy tự do và khởi động lại một cách mượt mà, tránh sốc cơ khí và dòng khởi động lớn.

4. Hướng dẫn kết nối 6SE7011-5EP60 với phần mềm

Bước 1: Chuẩn bị phần cứng cần thiết:

• Máy tính cá nhân (PC/Laptop) có cài đặt phần mềm DriveMonitor hoặc SIMOVIS phiên bản tương thích. Bạn có thể tìm kiếm và tải phần mềm từ trang hỗ trợ của Siemens hoặc liên hệ thanhthienphu.vn để được hỗ trợ.
• Cáp chuyển đổi giao tiếp: 6SE7011-5EP60 Simovert Masterdrives thường sử dụng giao tiếp nối tiếp. Bạn sẽ cần một bộ chuyển đổi từ USB sang RS232 hoặc RS485 (tùy thuộc vào cổng giao tiếp trên biến tần hoặc module giao tiếp đang sử dụng). Phổ biến nhất là sử dụng cổng USS (Universal Serial Interface) trên bo mạch điều khiển hoặc thông qua module truyền thông. Cáp PC-PPI hoặc các loại cáp chuyển đổi USB-RS485 phù hợp là cần thiết. Đảm bảo driver cho cáp chuyển đổi đã được cài đặt đúng trên máy tính.
• Kết nối vật lý: Nối cáp chuyển đổi từ cổng USB của máy tính đến cổng giao tiếp tương ứng trên biến tần (thường là cổng X300 trên bo mạch CUVC hoặc cổng trên module truyền thông). Lưu ý đấu đúng chân tín hiệu (ví dụ: RxD, TxD, GND). Tham khảo tài liệu kỹ thuật của biến tần và cáp chuyển đổi để biết sơ đồ đấu dây chính xác.

Bước 2: Cài đặt và cấu hình phần mềm DriveMonitor/SIMOVIS:

• Cài đặt phần mềm lên máy tính theo hướng dẫn.
• Khởi động phần mềm.
• Thiết lập kết nối (Communication Settings): Trong phần mềm, bạn cần cấu hình cổng COM ảo mà cáp chuyển đổi USB đã tạo ra, tốc độ baud (baud rate), parity, data bits, stop bits. Các thông số này phải khớp với cài đặt trên biến tần (thường được thiết lập qua các tham số như P700-P703 cho giao tiếp USS). Tốc độ baud phổ biến là 9600 bps hoặc 19200 bps. Địa chỉ biến tần (USS address) cũng cần được thiết lập đúng (tham số P701).

Bước 3: Thiết lập kết nối trực tuyến (Go Online):

• Sau khi cấu hình đúng thông số giao tiếp, chọn chức năng “Go Online” hoặc “Connect” trong phần mềm.
• Phần mềm sẽ cố gắng dò tìm và kết nối với biến tần. Nếu kết nối thành công, bạn sẽ thấy trạng thái “Online” và có thể truy cập vào các thông số của biến tần.

Bước 4: Sử dụng các chức năng của phần mềm:

• Parameter List: Xem và chỉnh sửa toàn bộ danh sách tham số của biến tần. Phần mềm thường có mô tả chi tiết cho từng tham số, giúp việc cấu hình dễ dàng hơn nhiều so với thao tác trên màn hình OP.
• Function Block Diagram: Nếu sử dụng Free Function Blocks (FFB), phần mềm cung cấp giao diện đồ họa để xem, tạo và chỉnh sửa các kết nối logic.
• Monitoring/Trace: Theo dõi giá trị thực của các thông số quan trọng (tốc độ, dòng điện, điện áp DC link, trạng thái I/O…) theo thời gian thực dưới dạng đồ thị hoặc bảng số liệu. Đây là công cụ cực kỳ hữu ích để chẩn đoán và tinh chỉnh hệ thống.
• Fault/Alarm Buffer: Đọc lịch sử lỗi và cảnh báo đã xảy ra trên biến tần, giúp xác định nguyên nhân sự cố nhanh chóng.
• Backup/Restore: Sao lưu toàn bộ bộ thông số của biến tần ra file trên máy tính và phục hồi lại khi cần thiết (ví dụ: khi thay thế biến tần mới).
• Commissioning Wizards: Một số phiên bản phần mềm có thể cung cấp các trình hướng dẫn từng bước (wizards) cho các tác vụ cấu hình cơ bản như cài đặt thông số động cơ, tối ưu hóa tự động (auto-tuning).

5. Bí quyết lập trình 6SE7011-5EP60

A. Hiểu cấu trúc tham số (Parameter Structure):

• Tham số của Masterdrives được tổ chức thành các nhóm chức năng, đánh số với tiền tố ‘P’ (Parameter), ‘r’ (Read-only Parameter), ‘U’ (User Parameter), ‘n’ (Setpoint/Command), ‘d’ (Diagnostic Parameter).
• Mỗi tham số có một chỉ số (Index) và đôi khi có cả chỉ số phụ (Sub-index) cho các giá trị bên trong một tham số mảng. Ví dụ: P100 là tham số chọn chế độ vận hành, P353 là tham số chọn nguồn tín hiệu đặt tốc độ.
• Việc truy cập và thay đổi tham số có thể thực hiện qua màn hình OP (nếu có) hoặc tiện lợi hơn rất nhiều qua phần mềm DriveMonitor/SIMOVIS.
• Luôn tham khảo danh sách tham số (Parameter List) trong tài liệu kỹ thuật đi kèm biến tần để hiểu rõ ý nghĩa, phạm vi giá trị và giá trị mặc định của từng tham số.

B. Các bước lập trình cơ bản:

Bước 1: Cấu hình thông số động cơ (Motor Data – P100-P114): Đây là bước cực kỳ quan trọng. Nhập chính xác các thông số từ nhãn động cơ như điện áp định mức (P101), dòng điện định mức (P102), công suất định mức (P103), tần số định mức (P104), tốc độ định mức (P105), hệ số công suất (cos phi – P106). Thông số sai lệch sẽ dẫn đến điều khiển không chính xác và không tối ưu.

Bước 2: Chọn chế độ điều khiển (P071): Chọn giữa điều khiển V/f (cho các ứng dụng đơn giản như bơm, quạt) hoặc Điều khiển Vector (VC) (cho các ứng dụng yêu cầu độ chính xác cao về tốc độ và mô-men).

Bước 3: Tối ưu hóa động cơ (Motor Optimization / Auto-tuning – P115): Sau khi nhập thông số động cơ, thực hiện chức năng tối ưu hóa (Motor ID). Biến tần sẽ tự động đo lường các thông số nội tại của động cơ (điện trở stator, điện cảm…) để tinh chỉnh thuật toán điều khiển cho phù hợp nhất. Có thể thực hiện tối ưu hóa khi dừng (Standstill) hoặc khi quay (Rotating). Bước này rất quan trọng đối với chế độ điều khiển Vector.

Bước 4: Cấu hình nguồn lệnh và tín hiệu đặt (Command Source & Setpoint Source):

• Xác định cách thức điều khiển biến tần: qua Terminal (ngõ vào số DI), qua truyền thông (Profibus, USS…), hay qua màn hình OP. Cấu hình các tham số liên quan (ví dụ: P554-P575 cho DI, P700-P703 cho USS).
• Xác định nguồn tín hiệu đặt tốc độ/mô-men: từ ngõ vào tương tự AI (ví dụ: biến trở 0-10V, cảm biến 4-20mA), từ truyền thông, từ giá trị cố định (Fixed Setpoints)… Cấu hình các tham số tương ứng (ví dụ: P443 cho AI, P445-P460 cho Fixed Setpoints).

Bước 5: Cấu hình thời gian tăng/giảm tốc (Ramp Times – P462, P464): Đặt thời gian mong muốn để động cơ tăng tốc từ 0 đến tốc độ tối đa và giảm tốc từ tốc độ tối đa về 0. Điều chỉnh phù hợp để tránh sốc cơ khí và quá dòng/quá áp.

Bước 6: Cấu hình giới hạn (Limits): Đặt các giới hạn hoạt động như tốc độ tối thiểu/tối đa (P311, P312), giới hạn dòng điện (P282), giới hạn mô-men (nếu dùng điều khiển mô-men).

Bước 7: Lập trình các chức năng nâng cao (Optional):

• Free Function Blocks (FFB): Sử dụng các khối logic (AND, OR, XOR), khối so sánh, khối tính toán, bộ đếm, bộ định thời… để tạo ra các logic điều khiển phức tạp hơn. Ví dụ: tạo chu trình hoạt động tự động, liên động giữa các tín hiệu, điều khiển PID tích hợp cho áp suất/lưu lượng. Giao diện đồ họa trong DriveMonitor giúp việc này trở nên trực quan.
• Điều khiển PID: Kích hoạt và cấu hình bộ điều khiển PID tích hợp (thường qua các tham số P471-P495) cho các ứng dụng điều khiển vòng kín như duy trì áp suất nước, nhiệt độ…
• Master/Slave: Cấu hình biến tần hoạt động đồng bộ với biến tần khác trong các ứng dụng trục chính/phụ.

C. Ví dụ ứng dụng lập trình:

• Ứng dụng băng tải: Cấu hình khởi động/dừng mềm qua Terminal, tốc độ đặt từ biến trở (AI), sử dụng FFB để tạo logic dừng khẩn cấp khi có tín hiệu từ cảm biến an toàn.
• Ứng dụng bơm điều áp: Sử dụng điều khiển PID tích hợp, tín hiệu đặt áp suất từ người dùng (qua truyền thông hoặc AI), tín hiệu phản hồi từ cảm biến áp suất (AI), biến tần tự động điều chỉnh tốc độ bơm để duy trì áp suất ổn định.
• Ứng dụng máy trộn: Cấu hình nhiều cấp tốc độ cố định (Fixed Setpoints), lựa chọn tốc độ qua các ngõ vào số DI, đặt thời gian tăng/giảm tốc phù hợp với vật liệu trộn.

6. Giải mã và khắc phục một số lỗi thường gặp trên 6SE7011-5EP60

F001 (Overcurrent): Lỗi quá dòng

Nguyên nhân có thể: Thời gian tăng tốc quá ngắn (P462), ngắn mạch đầu ra (cáp động cơ hoặc động cơ bị chạm chập), động cơ bị kẹt cơ khí, thông số động cơ (P100-P114) cài đặt sai, khối công suất IGBT bị hỏng.

Hướng khắc phục:

1. Kiểm tra xem động cơ có bị kẹt không.
2. Tăng thời gian tăng tốc (P462).
3. Kiểm tra cách điện của cáp động cơ và cuộn dây động cơ bằng megohmmeter.
4. Kiểm tra lại thông số động cơ đã nhập.
5. Thử chạy biến tần không tải (tháo dây động cơ) xem còn lỗi không. Nếu vẫn lỗi, khả năng cao hỏng khối công suất. Liên hệ thanhthienphu.vn để được kiểm tra, sửa chữa.

F002 (Overvoltage): Lỗi quá áp DC link

Nguyên nhân có thể: Thời gian giảm tốc quá ngắn (P464) đối với tải có quán tính lớn, điện áp nguồn đầu vào quá cao, điện trở hãm (nếu có) bị hỏng hoặc không được kết nối/cấu hình đúng, bộ hãm (braking chopper) trong biến tần bị lỗi.

Hướng khắc phục:

1. Tăng thời gian giảm tốc (P464).
2. Kiểm tra điện áp nguồn cung cấp.
3. Kiểm tra điện trở hãm (đo giá trị điện trở, kiểm tra kết nối). Kích hoạt chức năng hãm động năng (nếu cần và có hỗ trợ).
4. Nếu lỗi vẫn xảy ra, có thể bộ hãm bên trong biến tần có vấn đề.

F006 (Undervoltage): Lỗi thấp áp DC link

Nguyên nhân có thể: Điện áp nguồn đầu vào quá thấp hoặc không ổn định, mất pha đầu vào, lỗi trong mạch nạp tụ DC link (pre-charging circuit).

Hướng khắc phục:

1. Kiểm tra điện áp và sự ổn định của nguồn cấp.
2. Kiểm tra các pha đầu vào, cầu chì, aptomat cấp nguồn.
3. Nếu nguồn ổn định mà vẫn lỗi, có thể biến tần bị lỗi phần cứng.

F011 (Overheating Motor): Lỗi quá nhiệt động cơ (theo mô hình I2t)

Nguyên nhân có thể: Động cơ hoạt động quá tải trong thời gian dài, thông số dòng định mức động cơ (P102) cài đặt thấp hơn thực tế, điều kiện làm mát động cơ kém (bụi bẩn, quạt hỏng).

Hướng khắc phục:

1. Kiểm tra xem động cơ có bị quá tải cơ khí không.
2. Kiểm tra và cài đặt lại chính xác dòng định mức động cơ (P102).
3. Kiểm tra, vệ sinh động cơ và hệ thống làm mát.
4. Xem xét sử dụng cảm biến nhiệt thực tế (PTC/KTY) nếu ứng dụng khắc nghiệt và kết nối vào biến tần (nếu hỗ trợ).

F023 (Fault External): Lỗi tín hiệu từ bên ngoài

• Nguyên nhân có thể: Một ngõ vào số (DI) được cấu hình là chân báo lỗi từ bên ngoài (External Fault) đang ở trạng thái kích hoạt (ví dụ: rơ le nhiệt động cơ tác động, nút dừng khẩn cấp được nhấn).
• Hướng khắc phục: Kiểm tra tín hiệu tại ngõ vào số được cấu hình là External Fault (tham khảo tham số cấu hình DI, ví dụ P575-P580), xác định nguyên nhân gây ra tín hiệu lỗi bên ngoài và khắc phục.

F051, F052 (Motor Stall / Motor Blocked): Động cơ bị kẹt hoặc dừng đột ngột

• Nguyên nhân có thể: Tải quá nặng đột ngột gây kẹt động cơ, lỗi cơ khí.
• Hướng khắc phục: Kiểm tra tải và phần cơ khí liên quan đến động cơ.
