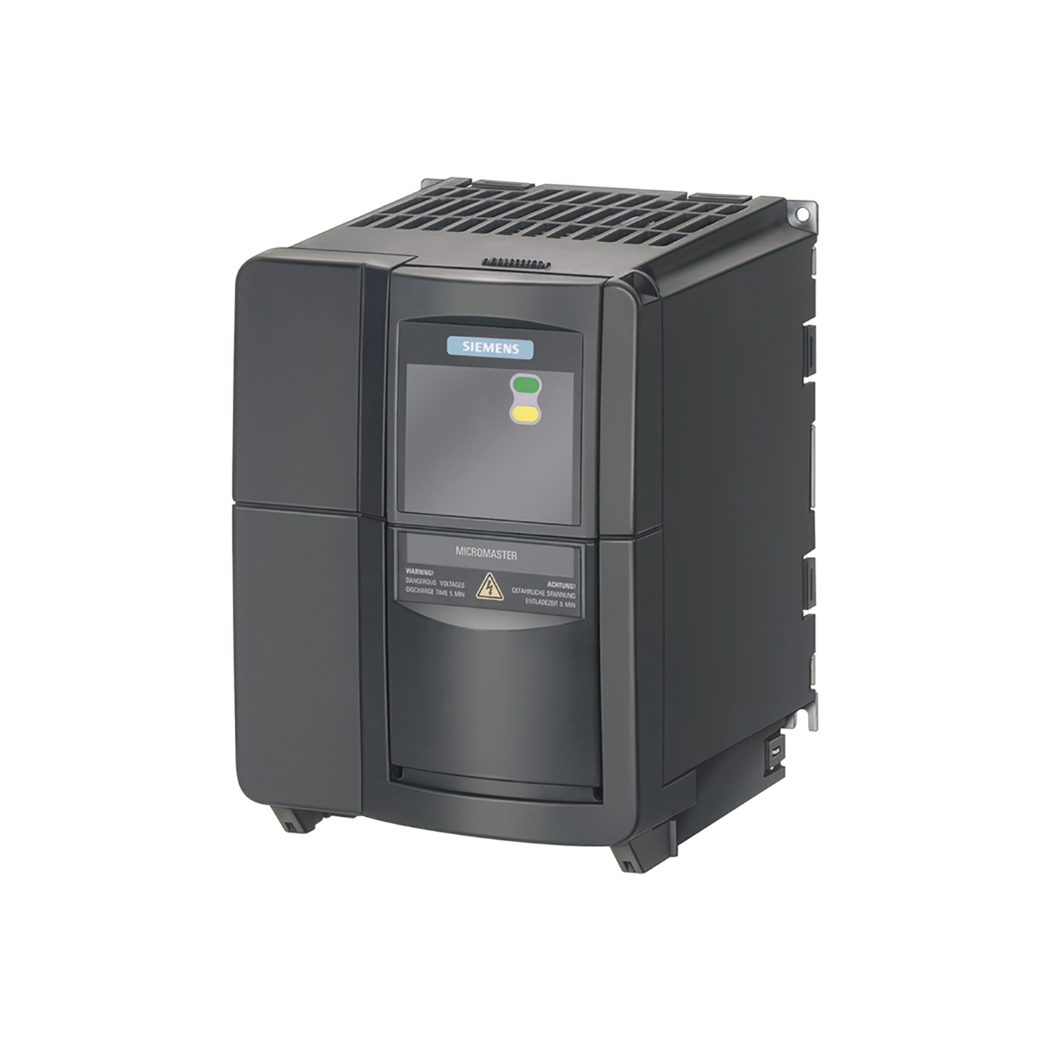

6SE6420-2UC21-1BA1 MM420 1/3AC 1.1kW, trái tim của sự vận hành mượt mà và hiệu quả trong công nghiệp hiện đại, là giải pháp điều khiển động cơ mà thanhthienphu.vn tâm huyết mang đến cho quý kỹ sư và doanh nghiệp.
Hãy cùng chúng tôi khám phá cách thiết bị biến tần Siemens này kiến tạo nên sự khác biệt, giúp hệ thống của bạn hoạt động bền bỉ, linh hoạt hơn bao giờ hết, mở ra kỷ nguyên mới cho tự động hóa và điều khiển động cơ điện.
1. Giải Mã Cấu Tạo Bên Trong Biến Tần 6SE6420-2UC21-1BA1
- Vỏ Bảo Vệ (Enclosure): Được làm từ vật liệu nhựa cao cấp, chắc chắn, đạt cấp bảo vệ IP20. Thiết kế vỏ không chỉ bảo vệ các linh kiện bên trong khỏi bụi bẩn và va đập nhẹ mà còn tối ưu hóa khả năng tản nhiệt thụ động. Các khe thông gió được bố trí hợp lý giúp không khí lưu thông hiệu quả.
- Mạch Lực (Power Circuit): Đây là trái tim của biến tần, bao gồm các thành phần chính như cầu chỉnh lưu (Rectifier) để chuyển đổi AC thành DC, tụ điện DC Link để lọc và ổn định điện áp DC, và bộ nghịch lưu IGBT (Insulated Gate Bipolar Transistor) để tạo ra điện áp AC 3 pha có tần số và biên độ thay đổi cung cấp cho động cơ. Siemens sử dụng các linh kiện công suất chất lượng cao, đảm bảo hiệu suất chuyển đổi năng lượng tối ưu và độ bền vượt trội, chịu được các điều kiện vận hành khắc nghiệt.
- Mạch Điều Khiển (Control Circuit): Là bộ não của biến tần, chứa vi xử lý (microprocessor) mạnh mẽ, bộ nhớ và các mạch logic phức tạp. Mạch này chịu trách nhiệm nhận tín hiệu điều khiển (từ terminal, panel hoặc truyền thông), thực thi các thuật toán điều khiển (V/f, FCC), giám sát hoạt động của biến tần và động cơ, xử lý lỗi và giao tiếp với các thiết bị bên ngoài. Công nghệ điều khiển tiên tiến của Siemens đảm bảo động cơ hoạt động êm ái, chính xác và tiết kiệm năng lượng.
- Quạt Làm Mát (Cooling Fan): Với các biến tần công suất lớn hơn hoặc hoạt động trong môi trường nhiệt độ cao, quạt làm mát là bộ phận không thể thiếu. Đối với model 1.1kW này, tùy thuộc vào điều kiện vận hành, quạt có thể hoạt động liên tục hoặc được điều khiển bật/tắt dựa trên nhiệt độ bên trong, giúp kéo dài tuổi thọ quạt và tiết kiệm năng lượng. Quạt được thiết kế để dễ dàng thay thế khi cần bảo trì.
- Terminal Đấu Nối (Terminals): Bao gồm các terminal cho ngõ vào nguồn điện (L1/L, L2, L3/N), ngõ ra động cơ (U, V, W), các ngõ vào/ra điều khiển (digital input, analog input/output, relay output) và terminal cho truyền thông RS485. Các terminal được thiết kế rõ ràng, dễ dàng tiếp cận và siết chặt, đảm bảo kết nối điện an toàn và tin cậy. Sơ đồ đấu dây thường được in ngay trên vỏ hoặc tài liệu đi kèm, giúp kỹ thuật viên lắp đặt nhanh chóng và chính xác.
- Giao Diện Người Dùng (Operator Panel Interface): Cung cấp cổng kết nối cho Bảng Điều Khiển Cơ Bản (BOP) hoặc Bảng Điều Khiển Cao Cấp (AOP) (thường là phụ kiện tùy chọn). Giao diện này cho phép người dùng cài đặt thông số, giám sát trạng thái hoạt động và chẩn đoán lỗi một cách trực quan.
2. Các Tính Năng Chính Của Biến Tần 6SE6420-2UC21-1BA1
- Điều khiển V/f tuyến tính: Phương pháp cơ bản, phù hợp cho các ứng dụng đơn giản như bơm, quạt với mô-men tải thay đổi theo tốc độ bình phương.
- Điều khiển V/f đa điểm (Multi-point V/f): Cho phép định nghĩa đường cong V/f tùy chỉnh, tối ưu hóa cho các ứng dụng đặc biệt yêu cầu mô-men khởi động cao hoặc điều chỉnh mô-men ở các dải tốc độ khác nhau.
- Điều khiển Flux Current Control (FCC): Một dạng cải tiến của V/f, cung cấp khả năng đáp ứng động tốt hơn và điều chỉnh mô-men hiệu quả hơn, đặc biệt hữu ích khi tải thay đổi đột ngột.
- Tích Hợp Bộ Điều Khiển PID: Cho phép biến tần tự động điều chỉnh tốc độ động cơ để duy trì một thông số quá trình (như áp suất, lưu lượng, nhiệt độ) ở giá trị đặt mong muốn. Tính năng này rất hữu ích trong các ứng dụng bơm, quạt điều áp, hệ thống điều hòa không khí, giúp ổn định quy trình và tiết kiệm năng lượng hiệu quả mà không cần bộ điều khiển PID bên ngoài.
- Chức Năng Hãm DC và Hãm Hỗn Hợp (Compound Braking): Giúp dừng động cơ nhanh chóng và chính xác bằng cách đưa dòng điện một chiều vào cuộn dây stator. Hãm hỗn hợp kết hợp hãm DC và hãm tái sinh (nếu có điện trở hãm ngoài) để tối ưu hiệu quả dừng.
- Khả Năng Bắt Tốc Độ Đang Quay (Flying Restart): Cho phép biến tần khởi động lại một cách mượt mà vào một động cơ đang quay tự do (ví dụ sau khi mất điện thoáng qua), tránh sốc cơ khí và dòng khởi động lớn.
- Giao Diện Đầu Vào/Ra Linh Hoạt: Với 3 ngõ vào số, 1 ngõ vào analog, 1 ngõ ra relay và 1 ngõ ra analog, tất cả đều có thể lập trình chức năng, biến tần MM420 dễ dàng tích hợp với các tín hiệu điều khiển từ PLC, nút nhấn, cảm biến, và cung cấp tín hiệu trạng thái hoặc điều khiển cho các thiết bị khác.
- Truyền Thông Nối Tiếp RS485: Tích hợp sẵn giao thức USS của Siemens, cho phép kết nối biến tần vào mạng điều khiển với PLC Siemens (như S7-200, S7-1200) hoặc các hệ thống SCADA một cách dễ dàng, phục vụ cho việc giám sát và điều khiển tập trung. Có thể tùy chọn module truyền thông Profibus DP.
- Chức Năng Tiết Kiệm Năng Lượng Tự Động: Biến tần có khả năng tự động giảm điện áp ngõ ra khi động cơ chạy non tải, giúp giảm tổn thất năng lượng trong động cơ và nâng cao hiệu quả sử dụng điện.
- Dễ Dàng Cài Đặt và Vận Hành: Thông qua Bảng Điều Khiển BOP hoặc AOP (tùy chọn), người dùng có thể truy cập và cài đặt các thông số một cách trực quan. Cấu trúc menu logic, dễ hiểu cùng với chức năng Quick Commissioning (cài đặt nhanh) giúp rút ngắn đáng kể thời gian cấu hình ban đầu.
- Chức năng bảo vệ toàn diện: Biến tần tích hợp nhiều chức năng bảo vệ động cơ và chính nó khỏi các sự cố thường gặp như: Quá dòng (Overcurrent), Quá áp (Overvoltage), Thấp áp (Undervoltage), Quá nhiệt biến tần (Overtemperature), Quá nhiệt động cơ (Motor Overload – I2t), Mất pha đầu vào/đầu ra, Chạm đất (Ground Fault).
3. Hướng Dẫn Liên Kết Biến Tần 6SE6420-2UC21-1BA1 với Phần Mềm STARTER
1. Chuẩn bị phần cứng:
- Máy tính cài đặt phần mềm Siemens STARTER (phiên bản phù hợp). Bạn có thể tải về từ trang web hỗ trợ của Siemens Industry Online Support (SIOS).
- Cáp kết nối: Sử dụng cáp chuyển đổi USB sang RS485 (ví dụ: Siemens PC Adapter USB A2) hoặc nếu máy tính có cổng COM, có thể dùng cáp RS232 sang RS485. Kết nối cáp vào cổng RS485 trên biến tần (thường là terminal 12 và 13 hoặc qua cổng RJ45 nếu có tùy chọn bảng điều khiển AOP).
2. Cài đặt phần mềm và Driver:
- Cài đặt phần mềm STARTER lên máy tính của bạn.
- Cài đặt driver cho cáp chuyển đổi USB/RS485 (nếu cần). Đảm bảo máy tính nhận diện đúng cổng COM ảo được tạo ra bởi cáp.
3. Thiết lập kết nối trong STARTER:
- Mở phần mềm STARTER.
- Tạo một dự án mới hoặc mở dự án có sẵn.
- Trong cửa sổ Project Navigator, chuột phải vào tên dự án và chọn “Accessible Nodes” hoặc “Search accessible devices”.
- Trong cửa sổ “Set PG/PC Interface”, chọn giao diện tương ứng với cáp kết nối của bạn (ví dụ: PC Adapter USB A2.MPI hoặc cổng COM tương ứng với cáp RS232/RS485) và chọn giao thức “USS”.
- Nhấn nút “Update” hoặc “Start Search”. Phần mềm sẽ quét tìm các thiết bị kết nối trên mạng USS.
- Nếu biến tần được tìm thấy, nó sẽ xuất hiện trong danh sách “Accessible Nodes”. Địa chỉ mặc định của MM420 thường là 0.
4. Kết nối trực tuyến (Go Online):
- Chọn biến tần MM420 vừa tìm thấy trong danh sách.
- Nhấn nút “Connect” hoặc chuột phải và chọn “Connect” / “Go Online”.
- Nếu kết nối thành công, bạn sẽ thấy trạng thái “Online” và có thể truy cập vào các thông số, chức năng chẩn đoán của biến tần.
5. Thao tác với biến tần:
- Upload Parameters: Tải toàn bộ thông số từ biến tần lên máy tính để sao lưu hoặc chỉnh sửa.
- Download Parameters: Tải bộ thông số từ máy tính xuống biến tần (hữu ích khi cài đặt hàng loạt hoặc phục hồi cài đặt).
- Parameter Editor: Xem và chỉnh sửa từng thông số của biến tần một cách trực quan.
- Control Panel: Điều khiển biến tần chạy/dừng, đặt tốc độ trực tiếp từ phần mềm (dùng cho mục đích thử nghiệm).
- Diagnostics: Xem trạng thái hoạt động, lịch sử lỗi và các thông tin chẩn đoán chi tiết.
4. Hướng Dẫn Lập Trình Cơ Bản Cho Biến Tần 6SE6420-2UC21-1BA1
Truy cập thông số: Sử dụng các nút bấm trên BOP/AOP (▲, ▼, P, Fn) để điều hướng. Nhấn P để vào/thoát chế độ cài đặt thông số. Dùng ▲/▼ để chọn số thông số (ví dụ: P0010) hoặc thay đổi giá trị. Nhấn P để xác nhận giá trị thay đổi.
Cài đặt nhanh (Quick Commissioning – P0010): Đây là bước đầu tiên và quan trọng nhất.
- P0010 = 30 (Factory Reset): Đặt lại tất cả thông số về giá trị mặc định của nhà sản xuất. Nên thực hiện trước khi bắt đầu cài đặt mới.
- P0010 = 1 (Quick Commissioning): Bắt đầu quá trình cài đặt nhanh. Biến tần sẽ yêu cầu bạn nhập các thông số cơ bản của động cơ và ứng dụng.
- P0003 (User Access Level): Đặt = 1 (Standard) hoặc 2 (Extended) hoặc 3 (Expert) để truy cập các nhóm thông số tương ứng. Mới bắt đầu nên dùng mức 1 hoặc 2.
- P0100 (Motor Power Units): Chọn 0 (kW) hoặc 1 (HP) tùy theo thông số trên nhãn động cơ.
- P0304 (Motor Voltage): Nhập điện áp định mức của động cơ (V).
- P0305 (Motor Current): Nhập dòng điện định mức của động cơ (A).
- P0307 (Motor Power): Nhập công suất định mức của động cơ (kW hoặc HP tùy P0100).
- P0310 (Motor Frequency): Nhập tần số định mức của động cơ (Hz, thường là 50Hz hoặc 60Hz).
- P0311 (Motor Speed): Nhập tốc độ định mức của động cơ (RPM).
- P0700 (Command Source): Chọn nguồn lệnh điều khiển (ví dụ: 1 = Terminal – sử dụng DI, 2 = BOP/AOP, 5 = USS/Fieldbus).
- P1000 (Setpoint Source): Chọn nguồn đặt tần số/tốc độ (ví dụ: 1 = MOP setpoint – từ BOP/AOP, 2 = Analog Input, 5 = USS/Fieldbus).
- P1080 (Min Frequency): Tần số hoạt động tối thiểu (Hz).
- P1082 (Max Frequency): Tần số hoạt động tối đa (Hz).
- P1120 (Ramp-up Time): Thời gian tăng tốc từ 0 đến tần số max (giây).
- P1121 (Ramp-down Time): Thời gian giảm tốc từ tần số max về 0 (giây).
- P1300 (Control Mode): Chọn phương pháp điều khiển (ví dụ: 0 = V/f tuyến tính, 2 = V/f bình phương (ECO), 20 = FCC).
- P3900 (End Quick Commissioning): Kết thúc cài đặt nhanh và tính toán các thông số liên quan đến động cơ. Đặt P3900 = 1 hoặc 3.
Các thông số thường dùng khác:
- P0004 (Parameter Filter): Lọc thông số theo ứng dụng (ví dụ: Bơm/Quạt, Băng tải) để chỉ hiển thị các thông số liên quan.
- P0701 – P0703: Cấu hình chức năng cho các ngõ vào số DI1 – DI3 (ví dụ: 1 = ON/OFF1, 2 = Reverse, 9 = Fault Reset, 12 = Jog…).
- P1110 (Negative Speed Limit): Khóa chiều quay ngược nếu không cần thiết.
- P1200 – P1203: Cài đặt dòng hãm DC và thời gian hãm.
- P2100 – P2101: Cài đặt ngõ ra rơ le (ví dụ: 52.3 = Fault Active, 52.2 = Drive Ready…).
- R0052, R0053, R0056: Các thông số chỉ đọc hiển thị trạng thái (Status Word).
Khuyến nghị: Luôn tham khảo tài liệu Parameter List Manual của Siemens MM420 để hiểu rõ ý nghĩa và dải giá trị của từng thông số trước khi thay đổi. Việc cài đặt sai có thể dẫn đến hoạt động không chính xác hoặc hư hỏng thiết bị.
5. Khắc Phục Một Số Lỗi Thường Gặp Trên Biến Tần 6SE6420-2UC21-1BA1
| Mã lỗi |
Tên lỗi (Tiếng Anh) |
Mô tả nguyên nhân có thể |
Hướng khắc phục cơ bản |
| F0001 |
Overcurrent |
– Tăng tốc quá nhanh (P1120 quá nhỏ).
– Tải quá nặng hoặc bị kẹt cơ khí.
– Ngắn mạch ngõ ra động cơ hoặc chạm đất.
– Thông số động cơ (P03xx) cài đặt sai.
– Modul IGBT lỗi. |
– Tăng thời gian tăng tốc (P1120).
– Kiểm tra tải, cơ cấu truyền động.
– Kiểm tra cáp động cơ, điện trở cách điện của động cơ.
– Kiểm tra lại thông số động cơ.
– Liên hệ hỗ trợ kỹ thuật. |
| F0002 |
Overvoltage |
– Giảm tốc quá nhanh (P1121 quá nhỏ) và năng lượng tái sinh từ tải lớn (quán tính cao).
– Điện áp nguồn vào quá cao.
– Mạch hãm (braking unit) ngoài bị lỗi (nếu có). |
– Tăng thời gian giảm tốc (P1121).
– Sử dụng điện trở hãm (braking resistor) và bộ hãm phù hợp.
– Kiểm tra điện áp nguồn cung cấp.
– Kích hoạt chức năng Vdc_max controller (P1240). |
| F0003 |
Undervoltage |
– Điện áp nguồn vào quá thấp hoặc sụt áp khi khởi động.
– Mất pha ngõ vào.
– Lỗi mạch nạp DC bus. |
– Kiểm tra điện áp nguồn, tiết diện dây dẫn.
– Kiểm tra các pha nguồn vào.
– Reset lỗi, nếu lặp lại liên hệ hỗ trợ kỹ thuật. |
| F0004 |
Inverter Overtemp |
– Nhiệt độ môi trường quá cao (>50°C).
– Quạt tản nhiệt bị kẹt, bẩn hoặc hỏng.
– Luồng khí làm mát bị chặn.
– Biến tần hoạt động quá tải liên tục. |
– Đảm bảo thông gió tốt cho tủ điện, giảm nhiệt độ môi trường.
– Vệ sinh hoặc thay thế quạt.
– Kiểm tra tải, xem xét chọn biến tần công suất lớn hơn nếu cần. |
| F0005 |
I²t Overload |
– Biến tần hoạt động quá tải trong thời gian dài (dòng > dòng định mức). |
– Giảm tải hoặc chu kỳ làm việc.
– Kiểm tra lại việc lựa chọn công suất biến tần và động cơ. |
| F0011 |
Motor Overtemp (I²t) |
– Động cơ hoạt động quá tải.
– Thông số bảo vệ nhiệt động cơ (P0610, P0611) cài đặt không đúng. |
– Kiểm tra tải cơ khí của động cơ.
– Kiểm tra và cài đặt lại thông số P0610, P0611 theo đúng nhãn động cơ. |
| F0022 |
Power Stack Fault |
– Lỗi phần cứng nghiêm trọng trong mạch công suất (IGBT, driver…). |
– Lỗi này thường yêu cầu sửa chữa hoặc thay thế biến tần. Liên hệ nhà cung cấp hoặc trung tâm dịch vụ của Siemens. |
| F0051 |
Parameter EEPROM Fault |
– Lỗi bộ nhớ lưu trữ thông số. |
– Thử thực hiện Factory Reset (P0010=30, P0970=1).
– Nếu không hết lỗi, cần sửa chữa hoặc thay thế. |
| A0501 |
Current Limit |
– Cảnh báo: Dòng điện ngõ ra đạt đến giới hạn cài đặt (P0640). Biến tần tự động giảm tần số/điện áp để bảo vệ. |
– Kiểm tra tải có bị quá nặng hoặc kẹt không.
– Xem xét tăng giới hạn dòng (P0640) nếu phù hợp với động cơ và ứng dụng. |
| A0502 |
Voltage Limit |
– Cảnh báo: Điện áp DC bus đạt đến giới hạn trên. Thường xảy ra khi giảm tốc nhanh. |
– Tăng thời gian giảm tốc (P1121).
– Xem xét sử dụng điện trở hãm. |
