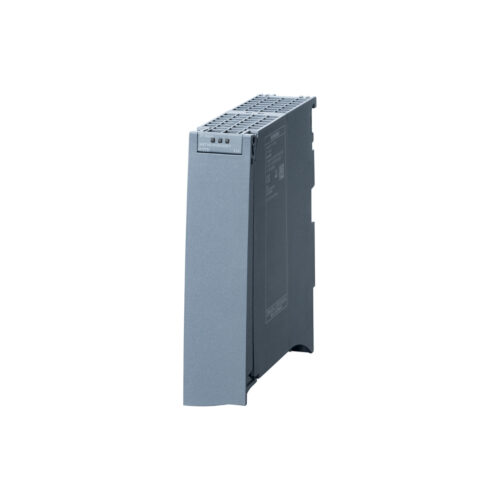

6GK7542-5FX00-0XE0 Module S7-1500 CP1542-5

6GK7542-5FX00-0XE0 Module S7-1500 CP1542-5, trái tim truyền thông mạnh mẽ cho hệ thống tự động hóa của bạn, mở ra kỷ nguyên kết nối PROFIBUS DP tốc độ cao và ổn định.

thanhthienphu.vn mang đến giải pháp toàn diện, giúp các kỹ sư, nhà quản lý kỹ thuật nâng tầm hiệu suất, tối ưu hóa quy trình sản xuất và đảm bảo an toàn tuyệt đối cho hệ thống.

1. Thông Tin Chi Tiết Về 6GK7542-5FX00-0XE0 Module S7-1500 CP1542-5

2. Cấu Tạo 6GK7542-5FX00-0XE0 Module S7-1500 CP1542-5

Vỏ bảo vệ:

Được làm từ vật liệu nhựa cao cấp, có khả năng chống chịu va đập, chống bụi và chống ẩm, bảo vệ các linh kiện bên trong khỏi các tác động từ môi trường bên ngoài.

Giao diện kết nối:

Bao gồm hai cổng PROFIBUS DP (9 chân Sub-D) được mạ vàng, đảm bảo kết nối ổn định và truyền tải dữ liệu tốc độ cao. Các cổng kết nối được thiết kế chắc chắn, chống rung lắc và chống nhiễu.

Đèn LED báo trạng thái:

Hệ thống đèn LED hiển thị trạng thái hoạt động của module, giúp người dùng dễ dàng theo dõi và chẩn đoán lỗi. Các đèn LED bao gồm:

• Đèn nguồn (PWR): Báo trạng thái nguồn cấp.
• Đèn lỗi (SF): Báo lỗi hệ thống.
• Đèn bảo trì (MAINT): Báo trạng thái bảo trì.
• Đèn liên kết (LINK): Báo trạng thái kết nối PROFIBUS.
• Đèn truyền dữ liệu (TXD/RXD): Báo trạng thái truyền và nhận dữ liệu.

Khe cắm thẻ nhớ:

Cho phép mở rộng bộ nhớ và lưu trữ dữ liệu cấu hình.

Bộ vi xử lý:

Sử dụng bộ vi xử lý mạnh mẽ, đảm bảo khả năng xử lý dữ liệu nhanh chóng và hiệu quả.

Mạch in:

Thiết kế mạch in nhiều lớp, tối ưu hóa đường truyền tín hiệu, giảm thiểu nhiễu và tăng cường độ tin cậy.

Các linh kiện điện tử:

Sử dụng các linh kiện chất lượng cao, được lựa chọn kỹ lưỡng từ các nhà cung cấp uy tín, đảm bảo độ bền và tuổi thọ của sản phẩm.

Khối đầu cuối (Terminal Block):

Dễ dàng đấu dây, tháo lắp.

3. Các Tính Năng Chính Của 6GK7542-5FX00-0XE0 Module S7-1500 CP1542-5

• Truyền thông PROFIBUS DP tốc độ cao: Hỗ trợ tốc độ truyền dữ liệu từ 9.6 kbit/s đến 12 Mbit/s, đáp ứng nhu cầu truyền thông của các ứng dụng đòi hỏi tốc độ cao và thời gian thực.
• Kết nối đa dạng: Hỗ trợ nhiều loại kết nối khác nhau như S7, PG/OP, và các kết nối khác, giúp dễ dàng tích hợp với các thiết bị khác trong hệ thống.
• Cấu hình và chẩn đoán dễ dàng: Tích hợp với phần mềm STEP 7 của Siemens, cho phép người dùng dễ dàng cấu hình, giám sát và chẩn đoán lỗi của module.
• Hỗ trợ I&M (Identification & Maintenance): Cho phép truy cập thông tin chi tiết về module, bao gồm mã sản phẩm, phiên bản phần cứng/phần mềm, và các thông tin bảo trì khác.
• Đồng bộ thời gian: Cho phép đồng bộ thời gian giữa các thiết bị trong hệ thống, đảm bảo tính chính xác và nhất quán của dữ liệu
• Tích hợp Web Server: Giúp truy cập, theo dõi và cấu hình từ xa.
• Hỗ trợ SNMP: Đơn giản hóa việc quản lý và giám sát mạng.

4. Hướng Dẫn Kết Nối 6GK7542-5FX00-0XE0 Module S7-1500 CP1542-5 Với Phần Mềm

Chuẩn bị:

• Đảm bảo bạn đã cài đặt phần mềm STEP 7 (TIA Portal) phiên bản phù hợp trên máy tính.
• Kết nối cáp PROFIBUS từ cổng PROFIBUS của CP1542-5 đến cổng PROFIBUS của PLC S7-1500 hoặc một thiết bị PROFIBUS khác.
• Cấp nguồn 24V DC cho CP1542-5.

Thêm CP1542-5 vào dự án STEP 7:

• Mở dự án STEP 7 (TIA Portal).
• Trong cửa sổ “Devices & networks”, chọn “Add new device”.
• Trong cửa sổ “Add new device”, chọn “Controllers” > “SIMATIC S7-1500” > “Communication modules” > “PROFIBUS” > “CP 1542-5” > chọn đúng mã sản phẩm “6GK7542-5FX00-0XE0”.
• Nhấn “Add”.

Cấu hình địa chỉ PROFIBUS:

• Trong cửa sổ “Devices & networks”, nhấp đúp vào module CP1542-5 vừa thêm.
• Trong cửa sổ “Properties”, chọn “PROFIBUS interface” > “PROFIBUS address”.
• Đặt địa chỉ PROFIBUS cho CP1542-5 (địa chỉ này phải khác với địa chỉ của các thiết bị PROFIBUS khác trong mạng).
• Chọn tốc độ truyền (baud rate) phù hợp với các thiết bị khác trong mạng.

Cấu hình các thông số truyền thông khác (nếu cần):

Trong cửa sổ “Properties”, bạn có thể cấu hình các thông số truyền thông khác như số lượng kết nối, chế độ hoạt động, v.v.

Tải cấu hình xuống PLC:

Sau khi cấu hình xong, nhấn vào biểu tượng “Download to device” để tải cấu hình xuống PLC.

Kiểm tra kết nối:

• Sau khi tải cấu hình, kiểm tra đèn LED trên CP1542-5. Đèn LINK phải sáng xanh, báo hiệu kết nối PROFIBUS đã được thiết lập thành công.
• Sử dụng chức năng “Online & diagnostics” trong STEP 7 để kiểm tra trạng thái hoạt động của CP1542-5 và các thiết bị PROFIBUS khác trong mạng.

5. Cách Lập Trình 6GK7542-5FX00-0XE0 Module S7-1500 CP1542-5

Thêm khối hàm vào chương trình:

• Trong cửa sổ “Program blocks” của dự án STEP 7, tạo một khối hàm mới (ví dụ: “FC1”).
• Trong khối hàm vừa tạo, thêm các khối hàm “DP_SEND” và “DP_RECV” từ thư viện “Communication” > “PROFIBUS” > “DP”.

Kết nối các chân của khối hàm:

• Chân REQ (Request): Kích hoạt khối hàm. Kết nối chân này với một biến kiểu BOOL (ví dụ: “Send_Data”).
• Chân ID (Hardware identifier): Xác định phần cứng CP1542-5. Lấy giá trị này từ cửa sổ “Device configuration” của CP1542-5.
• Chân ADDR (PROFIBUS address): Địa chỉ PROFIBUS của thiết bị cần gửi/nhận dữ liệu.
• Chân SEND (Data to send): Dữ liệu cần gửi (đối với khối hàm “DP_SEND”). Kết nối chân này với một mảng dữ liệu (ví dụ: “Data_ToSend”) có kiểu dữ liệu phù hợp với dữ liệu cần gửi.
• Chân LEN (Length of data): Độ dài dữ liệu cần gửi/nhận (tính bằng byte).
• Chân RECV (Received data): Dữ liệu nhận được (đối với khối hàm “DP_RECV”). Kết nối chân này với một mảng dữ liệu (ví dụ: “Data_Received”) có kiểu dữ liệu phù hợp với dữ liệu nhận được.
• Chân DONE (Execution finished): Báo hiệu khối hàm đã thực hiện xong.
• Chân ERROR (Error occurred): Báo lỗi.
• Chân STATUS (Status information): Thông tin trạng thái.

Viết logic chương trình:

• Khi biến “Send_Data” được kích hoạt (ví dụ: bằng một nút nhấn), khối hàm “DP_SEND” sẽ gửi dữ liệu từ mảng “Data_ToSend” đến thiết bị có địa chỉ PROFIBUS là “ADDR”.
• Khối hàm “DP_RECV” sẽ liên tục kiểm tra dữ liệu nhận được từ thiết bị có địa chỉ PROFIBUS là “ADDR”. Khi có dữ liệu mới, dữ liệu sẽ được lưu vào mảng “Data_Received”.

Ví dụ (ngôn ngữ LAD):

NETWORK 1
TITLE = Send Data

      A     "Send_Data"
      =     "DP_SEND".REQ

      L     "CP1542-5".ID   // Hardware identifier of CP1542-5
      T     "DP_SEND".ID

      L     10              // PROFIBUS address of the slave device
      T     "DP_SEND".ADDR

      P#DB1.DBX0.0 BYTE 10 // Data to send (10 bytes from DB1)
      T     "DP_SEND".SEND

      L     10              // Length of data to send (10 bytes)
      T     "DP_SEND".LEN

NETWORK 2
TITLE = Receive Data

      L     "CP1542-5".ID   // Hardware identifier of CP1542-5
      T     "DP_RECV".ID

      L     10              // PROFIBUS address of the slave device
      T     "DP_RECV".ADDR

      P#DB2.DBX0.0 BYTE 10 // Data to receive (10 bytes to DB2)
      T     "DP_RECV".RECV

      L     10              // Length of data to receive (10 bytes)
      T     "DP_RECV".LEN
