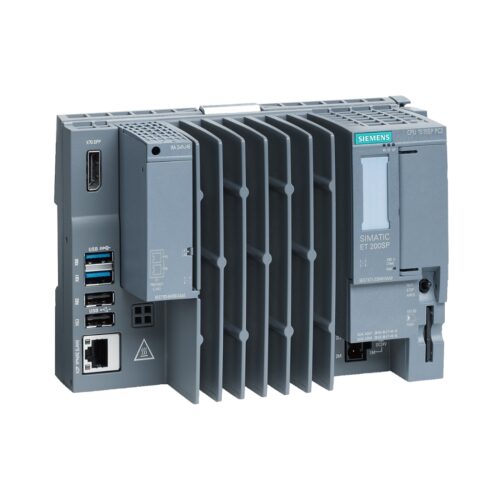

6ES7677-2VB42-0GL0 CPU 1515SP PC2 T + HMI 512PT là giải pháp tự động hóa toàn diện, mạnh mẽ, nâng tầm hiệu suất cho hệ thống điều khiển của bạn, đặc biệt phù hợp cho các kỹ sư điện, kỹ thuật viên, quản lý kỹ thuật và chủ doanh nghiệp đang tìm kiếm sự đột phá.

thanhthienphu.vn tự hào mang đến bộ điều khiển lập trình tiên tiến này, mở ra kỷ nguyên mới cho các ứng dụng công nghiệp đòi hỏi khắt khe.

1. Cấu tạo 6ES7677-2VB42-0GL0 CPU 1515SP PC2 T + HMI 512PT

Phần cứng:

• CPU: Bộ xử lý trung tâm hiệu suất cao, đảm bảo khả năng xử lý nhanh chóng các tác vụ điều khiển phức tạp.
• Bộ nhớ: Dung lượng lớn, cho phép lưu trữ chương trình, dữ liệu và các thông số cấu hình.
• Cổng truyền thông: Hỗ trợ nhiều chuẩn giao tiếp phổ biến như PROFINET, Ethernet, OPC UA, giúp kết nối dễ dàng với các thiết bị khác trong hệ thống.
• Màn hình HMI tích hợp: Giao diện người-máy trực quan, hiển thị thông tin rõ ràng, dễ dàng thao tác và giám sát.
• Khe cắm thẻ nhớ: Mở rộng khả năng lưu trữ khi cần thiết.
• Các cổng kết nối I/O: Kết nối với các cảm biến, cơ cấu chấp hành và các thiết bị ngoại vi khác.

Phần mềm:

• TIA Portal: Phần mềm lập trình tích hợp của Siemens, cung cấp môi trường phát triển trực quan, dễ sử dụng, giúp kỹ sư dễ dàng cấu hình, lập trình và chẩn đoán hệ thống.
• Các khối hàm chức năng: Thư viện phong phú các khối hàm chức năng được xây dựng sẵn, giúp rút ngắn thời gian phát triển ứng dụng.
• Hỗ trợ nhiều ngôn ngữ lập trình: LAD, FBD, STL, SCL, Graph – cho phép kỹ sư lựa chọn ngôn ngữ phù hợp với trình độ và kinh nghiệm của mình.
• Tính năng bảo mật: Bảo vệ chương trình và dữ liệu khỏi truy cập trái phép.

2. Các tính năng chính của 6ES7677-2VB42-0GL0 CPU 1515SP PC2 T + HMI 512PT

• Hiệu suất xử lý vượt trội: Với thời gian xử lý bit chỉ 10 ns, CPU 1515SP PC2 đảm bảo đáp ứng nhanh chóng các yêu cầu điều khiển thời gian thực, ngay cả trong các ứng dụng phức tạp nhất.
• Tích hợp màn hình HMI: Màn hình HMI 512PT tích hợp giúp đơn giản hóa việc giám sát và điều khiển hệ thống, giảm thiểu chi phí đầu tư và không gian lắp đặt.
• Lập trình linh hoạt: Hỗ trợ nhiều ngôn ngữ lập trình tiêu chuẩn IEC 61131-3, cho phép các kỹ sư lựa chọn phương pháp lập trình phù hợp nhất với kỹ năng và sở thích của mình.
• Khả năng kết nối mở rộng: Với các cổng truyền thông PROFINET và Ethernet tích hợp, CPU 1515SP PC2 dễ dàng kết nối với các thiết bị khác trong mạng, từ các bộ điều khiển khác đến các hệ thống SCADA và đám mây.
• Bảo mật toàn diện: Các tính năng bảo mật tích hợp như Know-how protection, Copy protection và Security Integrated giúp bảo vệ tài sản trí tuệ và dữ liệu quan trọng của bạn khỏi các mối đe dọa an ninh mạng.
• Chẩn đoán lỗi thông minh: Các chức năng chẩn đoán tích hợp giúp nhanh chóng xác định và khắc phục sự cố, giảm thiểu thời gian dừng máy và tăng tính khả dụng của hệ thống.
• Hỗ trợ đa dạng mô-đun mở rộng: Dễ dàng mở rộng chức năng của CPU bằng cách kết nối với các mô-đun I/O, truyền thông và chức năng khác.
• Thiết kế nhỏ gọn, chắc chắn: Tiết kiệm không gian lắp đặt và đảm bảo độ bền trong môi trường công nghiệp.

3. Hướng dẫn kết nối 6ES7677-2VB42-0GL0 CPU 1515SP PC2 T + HMI 512PT với phần mềm

Bước 1: Chuẩn bị:

• Đảm bảo bạn đã cài đặt phần mềm TIA Portal (Totally Integrated Automation Portal) phiên bản phù hợp trên máy tính.
• Kết nối cáp Ethernet từ máy tính đến cổng PROFINET/Ethernet của CPU 1515SP PC2.
• Cấp nguồn cho CPU.

Bước 2: Tạo dự án mới:

• Mở TIA Portal.
• Chọn “Create new project”.
• Đặt tên cho dự án và chọn thư mục lưu trữ.
• Chọn loại thiết bị là “SIMATIC S7-1500” và CPU là “CPU 1515SP PC2”.

Bước 3: Cấu hình phần cứng:

• Trong cửa sổ “Devices & networks”, TIA Portal sẽ tự động phát hiện CPU 1515SP PC2.
• Nếu không, bạn có thể thêm thiết bị bằng cách chọn “Add new device”.
• Cấu hình địa chỉ IP cho CPU (nếu cần).

Bước 4: Kết nối với CPU:

• Click vào biểu tượng “Online” trên thanh công cụ.
• Chọn “Go online” để thiết lập kết nối với CPU.

Bước 5: Tải chương trình xuống CPU:

Sau khi lập trình xong, click vào biểu tượng “Download to device” để tải chương trình xuống CPU.

Bước 6: Kiểm tra kết nối:

• Chuyển CPU sang chế độ RUN.
• Sử dụng các công cụ giám sát của TIA Portal để kiểm tra hoạt động của chương trình.

4. Cách lập trình 6ES7677-2VB42-0GL0 CPU 1515SP PC2 T + HMI 512PT

Lựa chọn ngôn ngữ lập trình: TIA Portal hỗ trợ nhiều ngôn ngữ lập trình như LAD (Ladder Diagram), FBD (Function Block Diagram), STL (Statement List), SCL (Structured Control Language) và Graph. Hãy chọn ngôn ngữ phù hợp với kinh nghiệm và sở thích của bạn.

Tạo chương trình:

• Trong TIA Portal, tạo các khối chương trình (OB, FC, FB, DB) để tổ chức code của bạn.
• Sử dụng các lệnh và hàm có sẵn trong thư viện của TIA Portal để thực hiện các tác vụ điều khiển.
• Khai báo các biến và tag để lưu trữ dữ liệu.

Lập trình HMI:

• Sử dụng công cụ WinCC trong TIA Portal để thiết kế giao diện người-máy cho màn hình HMI 512PT tích hợp.
• Tạo các đối tượng hiển thị (text, button, graphic,…) và kết nối chúng với các tag của CPU.
• Thiết lập các sự kiện và hành động để tương tác với người dùng.

Mô phỏng và kiểm tra:

• Sử dụng chức năng mô phỏng của TIA Portal để kiểm tra chương trình của bạn trước khi tải xuống CPU.
• Kết nối với CPU và chạy thử chương trình trong chế độ online để đảm bảo hoạt động chính xác.

Tài liệu hóa:

• Ghi chú rõ ràng trong code để giải thích chức năng của từng phần.
• Tạo tài liệu hướng dẫn sử dụng cho người vận hành.

Ví dụ:

Dưới đây là một ví dụ đơn giản về chương trình điều khiển động cơ sử dụng ngôn ngữ LAD trong TIA Portal:

NETWORK 1
TITLE: Điều khiển động cơ

// Start/Stop
LD     I0.0        // Nút nhấn Start
O      I0.1        // Nút nhấn Stop
=      Q0.0        // Cuộn dây contactor động cơ

// Bảo vệ quá tải
LD     I0.2        // Tiếp điểm rơ le nhiệt
AN     Q0.0
=      Q0.0

// Đèn báo trạng thái
LD     Q0.0
=      Q0.1        // Đèn báo động cơ chạy

LDN    Q0.0
=      Q0.2        // Đèn báo động cơ dừng

5. Khắc phục một số lỗi thường gặp trên 6ES7677-2VB42-0GL0 CPU 1515SP PC2 T + HMI 512PT

Lỗi truyền thông:

• Kiểm tra cáp kết nối, đảm bảo cáp không bị lỏng hoặc hư hỏng.
• Kiểm tra địa chỉ IP của CPU và máy tính, đảm bảo chúng nằm trong cùng một mạng con.
• Kiểm tra cấu hình truyền thông trong TIA Portal, đảm bảo các thông số được thiết lập chính xác.

Lỗi chương trình:

• Sử dụng các công cụ chẩn đoán của TIA Portal để xác định vị trí và nguyên nhân gây ra lỗi.
• Kiểm tra cú pháp của chương trình, đảm bảo không có lỗi logic hoặc cú pháp.
• Sử dụng chức năng mô phỏng để kiểm tra chương trình trước khi tải xuống CPU.

Lỗi phần cứng:

• Kiểm tra đèn LED trạng thái trên CPU, tham khảo tài liệu hướng dẫn của Siemens để xác định ý nghĩa của các mã lỗi.
• Kiểm tra nguồn cấp, đảm bảo điện áp ổn định và đủ công suất.
• Liên hệ với thanhthienphu.vn để được hỗ trợ kỹ thuật nếu bạn nghi ngờ có lỗi phần cứng.

Lỗi HMI:

• Khởi động lại.
• Kiểm tra kết nối giữa CPU và HMI.
• Kiểm tra cấu hình HMI trong TIA Portal.

6. Liên hệ thanhthienphu.vn để được tư vấn

Bạn đang tìm kiếm một giải pháp tự động hóa toàn diện, mạnh mẽ và đáng tin cậy? Bạn muốn nâng cao hiệu suất, giảm thiểu chi phí và đảm bảo an toàn cho hệ thống của mình? 6ES7677-2VB42-0GL0 CPU 1515SP PC2 T + HMI 512PT chính là câu trả lời hoàn hảo cho bạn.
