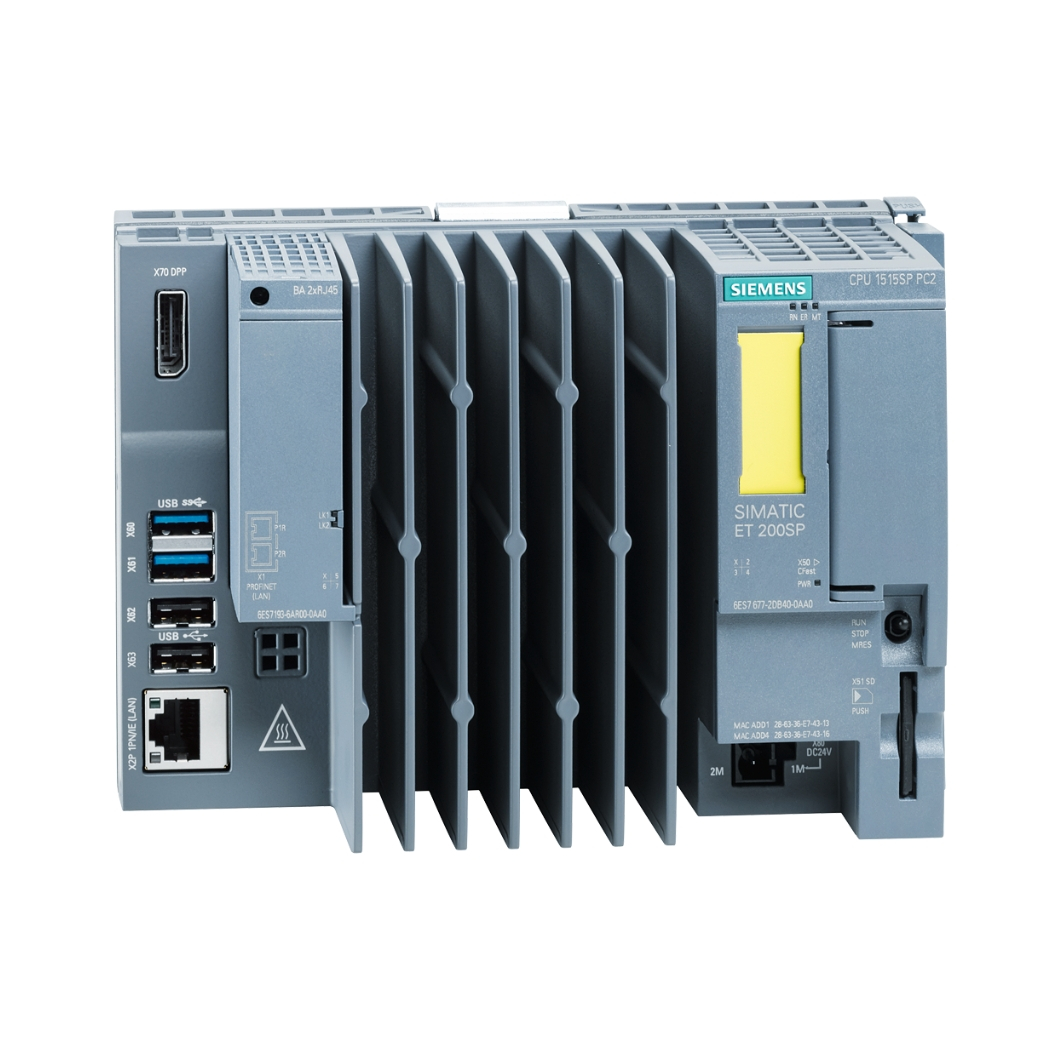

6ES7677-2SB42-0GL0 – ET200SP CPU 1515SP PC2 F + HMI 512PT Siemens

Download tài liệu SIMATIC ET 200

➢ Simatic ET200 Catalogue

6ES7677-2SB42-0GL0 CPU 1515SP PC2 F + HMI 512PT là bộ điều khiển lập trình mạnh mẽ tích hợp màn hình cảm ứng, mang đến giải pháp tự động hóa toàn diện, nâng cao hiệu suất và tối ưu hóa quy trình sản xuất cho doanh nghiệp của bạn.

thanhthienphu.vn, đơn vị cung cấp thiết bị điện công nghiệp uy tín, hân hạnh đồng hành cùng các kỹ sư, nhà quản lý kỹ thuật trên hành trình hiện đại hóa hệ thống điều khiển, hướng đến sự phát triển bền vững với giải pháp tự động hóa tiên tiến.

1. Cấu Tạo 6ES7677-2SB42-0GL0 CPU 1515SP PC2 F + HMI 512PT

6ES7677-2SB42-0GL0 CPU 1515SP PC2 F + HMI 512PT là một thiết bị tích hợp, bao gồm các thành phần chính sau:

• Khối xử lý trung tâm (CPU 1515SP PC2): Đây là “bộ não” của hệ thống, chịu trách nhiệm thực hiện các lệnh logic, xử lý dữ liệu và điều khiển các thiết bị ngoại vi. CPU 1515SP PC2 có hiệu suất cao, tốc độ xử lý nhanh, bộ nhớ lớn và khả năng kết nối đa dạng, đáp ứng tốt các yêu cầu của các ứng dụng tự động hóa phức tạp.
• Bộ vi xử lý: Sử dụng bộ vi xử lý hiệu suất cao, đảm bảo khả năng xử lý nhanh chóng và chính xác các tác vụ điều khiển.
• Bộ nhớ: Bao gồm bộ nhớ chương trình (lưu trữ chương trình điều khiển) và bộ nhớ dữ liệu (lưu trữ dữ liệu vận hành), với dung lượng lớn để đáp ứng các ứng dụng phức tạp.
• Các cổng giao tiếp: Tích hợp các cổng giao tiếp PROFINET, Ethernet, OPC UA, cho phép kết nối với các thiết bị khác trong hệ thống mạng, như các module I/O, biến tần, cảm biến,…
• Đồng hồ thời gian thực: Cung cấp thời gian thực cho các ứng dụng cần đồng bộ hóa thời gian.

2. Các Tính Năng Chính Của 6ES7677-2SB42-0GL0 CPU 1515SP PC2 F + HMI 512PT

6ES7677-2SB42-0GL0 CPU 1515SP PC2 F + HMI 512PT sở hữu những tính năng vượt trội, biến nó thành trái tim của hệ thống tự động hóa hiện đại, mạnh mẽ:

• Hiệu suất xử lý đỉnh cao: Với bộ vi xử lý tiên tiến và kiến trúc tối ưu, sản phẩm này tự hào mang đến tốc độ xử lý lệnh vượt trội (60 ns cho lệnh bit, 72 ns cho lệnh word, 96 ns cho lệnh floating point). Điều này đồng nghĩa với việc hệ thống của bạn sẽ phản ứng nhanh chóng và chính xác với mọi thay đổi, đảm bảo quy trình sản xuất diễn ra liên tục và hiệu quả.
• Khả năng kết nối mạng linh hoạt, đa dạng: Sản phẩm hỗ trợ các giao thức truyền thông công nghiệp phổ biến như PROFINET, Ethernet và OPC UA, mở ra khả năng kết nối không giới hạn với các thiết bị khác trong hệ thống mạng, từ các module I/O, biến tần, cảm biến, đến các hệ thống SCADA, MES và ERP.
• Tích hợp HMI trực quan, dễ sử dụng: Màn hình cảm ứng màu, độ phân giải cao không chỉ hiển thị thông tin một cách rõ ràng, sắc nét mà còn cho phép người vận hành tương tác trực tiếp với hệ thống, thực hiện các thao tác điều khiển, giám sát và cấu hình một cách dễ dàng.
• Tính năng an toàn tích hợp (Fail-safe): Đảm bảo an toàn cho người vận hành và thiết bị là ưu tiên hàng đầu. Sản phẩm này được tích hợp các chức năng an toàn theo tiêu chuẩn SIL 3, giúp ngăn ngừa các sự cố nguy hiểm và giảm thiểu rủi ro trong quá trình sản xuất.
• Bộ nhớ chương trình và dữ liệu lớn: Với bộ nhớ chương trình lên đến 1 MB và bộ nhớ dữ liệu lên đến 5 MB, sản phẩm này cung cấp không gian lưu trữ rộng rãi cho các chương trình điều khiển phức tạp và lượng lớn dữ liệu vận hành.
• Lập trình dễ dàng với TIA Portal: Phần mềm TIA Portal (Totally Integrated Automation Portal) cung cấp một môi trường lập trình tích hợp, thống nhất cho tất cả các thiết bị tự động hóa của Siemens, bao gồm cả 6ES7677-2SB42-0GL0.
• Khả năng mở rộng linh hoạt: Với khả năng kết nối với các module mở rộng, sản phẩm này cho phép bạn dễ dàng mở rộng hệ thống khi có nhu cầu, đáp ứng sự phát triển của sản xuất trong tương lai.
• Hỗ trợ đa ngôn ngữ: Giao diện người dùng và tài liệu hướng dẫn có sẵn bằng nhiều ngôn ngữ, bao gồm tiếng Việt, giúp người dùng dễ dàng tiếp cận và sử dụng sản phẩm.
• Chẩn đoán lỗi từ xa: Khả năng chẩn đoán lỗi từ xa thông qua kết nối mạng giúp kỹ thuật viên nhanh chóng xác định và khắc phục sự cố, giảm thiểu thời gian dừng máy.
• Tích hợp với các hệ thống quản lý sản xuất (MES): Cho phép trao đổi dữ liệu với các hệ thống MES, giúp tối ưu hóa quy trình sản xuất và quản lý chất lượng.
• Hỗ trợ các giao thức truyền thông mở: Như OPC UA, giúp dễ dàng tích hợp với các thiết bị và hệ thống của các nhà sản xuất khác.

3. Hướng Dẫn Kết Nối 6ES7677-2SB42-0GL0 CPU 1515SP PC2 F + HMI 512PT Với Phần Mềm

Để kết nối 6ES7677-2SB42-0GL0 CPU 1515SP PC2 F + HMI 512PT với phần mềm TIA Portal, bạn cần thực hiện các bước sau:

Chuẩn bị:

• Máy tính cài đặt phần mềm TIA Portal (phiên bản tương thích với CPU 1515SP PC2).
• Cáp Ethernet (cáp mạng RJ45) để kết nối máy tính với CPU.
• Nguồn cấp 24 VDC cho CPU.
• Đảm bảo rằng CPU và máy tính được kết nối vào cùng một mạng.

Kết nối phần cứng:

• Cấp nguồn 24 VDC cho CPU.
• Kết nối cáp Ethernet từ cổng PROFINET của CPU (thường là cổng X1 hoặc X2) vào cổng mạng của máy tính.

Cấu hình địa chỉ IP cho CPU (nếu cần):

• Nếu CPU chưa có địa chỉ IP, bạn cần cấu hình địa chỉ IP cho CPU. Có thể thực hiện việc này bằng cách sử dụng công cụ Proneta hoặc thông qua màn hình HMI (nếu có).
• Địa chỉ IP của CPU phải nằm trong cùng dải mạng với địa chỉ IP của máy tính.

Mở phần mềm TIA Portal:

• Khởi động phần mềm TIA Portal trên máy tính.
• Tạo một dự án mới (New project) hoặc mở một dự án đã có.

Thêm thiết bị (Add new device):

• Trong cửa sổ Project tree, nhấp chuột phải vào mục Devices & networks và chọn Add new device.
• Trong cửa sổ Add new device, chọn Controllers > SIMATIC S7-1500 > CPU > CPU 1515SP PC2 > 6ES7677-2SB42-0GL0.
• Chọn phiên bản firmware phù hợp và nhấn OK.

Kết nối với CPU (Go online):

• Trong cửa sổ Project tree, nhấp chuột phải vào tên thiết bị (CPU) và chọn Go online.
• TIA Portal sẽ tự động tìm kiếm CPU trong mạng. Nếu không tìm thấy, bạn cần kiểm tra lại kết nối phần cứng và cấu hình địa chỉ IP.
• Khi kết nối thành công, biểu tượng trạng thái của CPU sẽ chuyển sang màu xanh lá cây.

Tải chương trình xuống CPU (Download):

• Sau khi lập trình xong, bạn cần tải chương trình xuống CPU.
• Nhấp chuột phải vào tên thiết bị (CPU) và chọn Download to device > Hardware and software (only changes) hoặc Download to device > Software (all).
• TIA Portal sẽ biên dịch chương trình và tải xuống CPU.

Kiểm tra kết nối (Online & diagnostics):

Sau khi tải chương trình xuống, bạn có thể kiểm tra kết nối và trạng thái của CPU bằng cách sử dụng chức năng Online & diagnostics trong TIA Portal.

4. Cách Lập Trình 6ES7677-2SB42-0GL0 CPU 1515SP PC2 F + HMI 512PT

Việc lập trình cho 6ES7677-2SB42-0GL0 CPU 1515SP PC2 F + HMI 512PT được thực hiện thông qua phần mềm TIA Portal của Siemens. Dưới đây là hướng dẫn cơ bản:

Tạo dự án mới (New project):

• Mở TIA Portal và chọn “Create new project”.
• Đặt tên cho dự án và chọn thư mục lưu trữ.
• Chọn phiên bản TIA Portal phù hợp.

Thêm thiết bị (Add new device):

Thực hiện các bước tương tự như phần hướng dẫn kết nối.

Cấu hình phần cứng (Hardware configuration):

Trong cửa sổ Device view, bạn có thể cấu hình các thông số phần cứng của CPU, như địa chỉ IP, các module I/O, các thông số truyền thông,…

Lập trình chương trình điều khiển (Program blocks):

Trong cửa sổ Project tree, mở thư mục Program blocks.

Tạo các khối chương trình (OB, FC, FB, DB) để viết chương trình điều khiển.

• OB (Organization Block): Là khối chương trình chính, được thực thi theo chu kỳ quét của CPU.
• FC (Function): Là khối chương trình con, thực hiện một chức năng cụ thể và có thể được gọi từ các khối chương trình khác.
• FB (Function Block): Tương tự như FC, nhưng có thể lưu trữ dữ liệu riêng (instance data).
• DB (Data Block): Là khối dữ liệu, dùng để lưu trữ dữ liệu của chương trình.

Sử dụng các ngôn ngữ lập trình như LAD (Ladder Diagram), FBD (Function Block Diagram), SCL (Structured Control Language), STL (Statement List) để viết chương trình.

Lập trình giao diện HMI (HMI screens):

• Trong cửa sổ Project tree, mở thư mục HMI > Screens.
• Tạo các màn hình giao diện người dùng bằng cách kéo thả các đối tượng đồ họa (như nút bấm, đèn báo, biểu đồ,…) và liên kết chúng với các biến trong chương trình điều khiển.

Biên dịch và tải chương trình (Compile and download):

• Sau khi viết xong chương trình, bạn cần biên dịch chương trình để kiểm tra lỗi.
• Nếu không có lỗi, bạn có thể tải chương trình xuống CPU bằng cách thực hiện các bước tương tự như phần hướng dẫn kết nối.

Kiểm tra và gỡ lỗi (Test and debug):

• Sử dụng chức năng Online & diagnostics trong TIA Portal để kiểm tra hoạt động của chương trình và gỡ lỗi nếu có.
• Bạn có thể theo dõi giá trị các biến, trạng thái các đầu vào/ra, và thực hiện các lệnh điều khiển để kiểm tra chương trình.

5. Khắc Phục Một Số Lỗi Thường Gặp Với 6ES7677-2SB42-0GL0 CPU 1515SP PC2 F + HMI 512PT

Trong quá trình sử dụng 6ES7677-2SB42-0GL0 CPU 1515SP PC2 F + HMI 512PT, bạn có thể gặp một số lỗi. Dưới đây là một số lỗi thường gặp và cách khắc phục:

Lỗi kết nối:

• Nguyên nhân: Cáp mạng bị lỏng, hỏng, địa chỉ IP cấu hình sai, tường lửa chặn kết nối,…
• Khắc phục: Kiểm tra lại kết nối cáp, đảm bảo cáp được cắm chặt vào cả CPU và máy tính. Kiểm tra cấu hình địa chỉ IP của CPU và máy tính, đảm bảo chúng nằm trong cùng dải mạng. Tắt tường lửa tạm thời để kiểm tra.

Lỗi chương trình:

• Nguyên nhân: Lỗi cú pháp, lỗi logic, lỗi tham chiếu biến,…
• Khắc phục: Sử dụng chức năng Compile trong TIA Portal để kiểm tra lỗi cú pháp. Sử dụng chức năng Online & diagnostics để theo dõi giá trị các biến và trạng thái các đầu vào/ra, xác định vị trí lỗi và sửa lỗi.

Lỗi phần cứng:

• Nguyên nhân: Module I/O bị lỗi, nguồn cấp không ổn định, CPU bị lỗi,…
• Khắc phục: Kiểm tra đèn báo trạng thái trên CPU và các module I/O. Kiểm tra nguồn cấp cho CPU, đảm bảo điện áp ổn định. Nếu nghi ngờ CPU bị lỗi, hãy liên hệ với nhà cung cấp để được hỗ trợ.

Lỗi giao diện HMI:

• Nguyên nhân: Màn hình cảm ứng không hoạt động, hiển thị sai thông tin,…
• Khắc phục: Kiểm tra kết nối giữa CPU và HMI. Kiểm tra cấu hình HMI trong TIA Portal. Nếu màn hình cảm ứng không hoạt động, hãy thử khởi động lại HMI hoặc liên hệ với nhà cung cấp.

Lỗi truyền thông:

• Nguyên nhân: Cấu hình truyền thông sai, lỗi cáp truyền thông, nhiễu điện từ,…
• Khắc phục: Kiểm tra cấu hình truyền thông trong TIA Portal, đảm bảo các thông số như tốc độ baud, địa chỉ trạm,… được cấu hình đúng. Kiểm tra cáp truyền thông, đảm bảo không bị đứt, gãy. Sử dụng các biện pháp chống nhiễu nếu cần.
