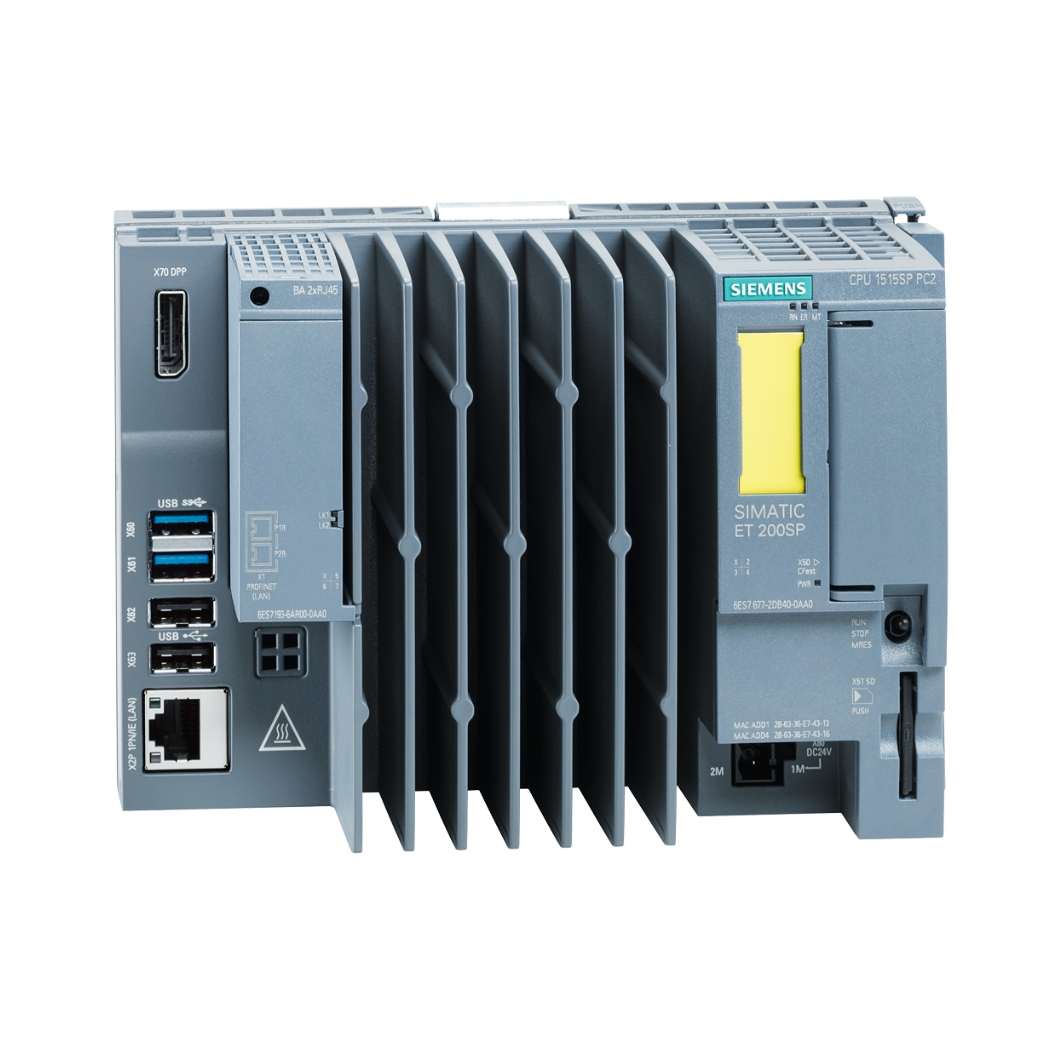

6ES7677-2SB42-0GB0 – ET200SP CPU 1515SP PC2 F Siemens

Download tài liệu SIMATIC ET 200

➢ Simatic ET200 Catalogue

6ES7677-2SB42-0GB0 CPU 1515SP PC2 F là bộ điều khiển lập trình mạnh mẽ, giải pháp tự động hóa tối ưu cho các hệ thống điều khiển phức tạp trong công nghiệp.

Nâng tầm hiệu suất, giảm thiểu chi phí và đảm bảo an toàn vận hành với bộ xử lý trung tâm tiên tiến này từ Siemens, hiện đã có mặt tại thanhthienphu.vn.

1. Cấu tạo 6ES7677-2SB42-0GB0 CPU 1515SP PC2 F

• Bộ vi xử lý (CPU): Sử dụng bộ vi xử lý hiệu năng cao, đảm bảo khả năng xử lý nhanh chóng các tác vụ điều khiển phức tạp.
• Mô-đun I/O tích hợp (tùy chọn): Tích hợp các mô-đun I/O số, tương tự, giúp giảm thiểu không gian lắp đặt và đơn giản hóa việc đấu nối.
• Nguồn cấp: 24 V DC, đảm bảo nguồn điện ổn định cho CPU hoạt động.
• Thiết kế: Nhỏ gọn, chắc chắn, đáp ứng các tiêu chuẩn công nghiệp về độ bền, khả năng chống rung, chống sốc.
• Phần mềm: Sử dụng phần mềm TIA Portal (Totally Integrated Automation Portal) để lập trình, cấu hình, chẩn đoán và giám sát.

Bộ nhớ:

• Bộ nhớ chương trình (Program Memory): 1.5 MB, lưu trữ chương trình điều khiển.
• Bộ nhớ dữ liệu (Data Memory): 5 MB, lưu trữ dữ liệu biến, thông số cài đặt.
• Thẻ nhớ SIMATIC Memory Card (tùy chọn): Mở rộng bộ nhớ chương trình và dữ liệu.

Giao diện truyền thông:

• PROFINET (2 cổng): Kết nối với các thiết bị trường, HMI, PLC khác trong mạng PROFINET.
• Ethernet: Kết nối với mạng Ethernet công nghiệp, hỗ trợ các giao thức như TCP/IP, UDP.
• OPC UA: Giao tiếp dữ liệu với các hệ thống SCADA, MES, ERP.

2. Các tính năng chính của 6ES7677-2SB42-0GB0 CPU 1515SP PC2 F

Hiệu suất cao:

• Thời gian xử lý lệnh nhanh (2 ns cho lệnh bit).
• Chu kỳ quét ngắn, đáp ứng nhanh với các thay đổi của hệ thống.
• Xử lý các tác vụ điều khiển phức tạp một cách mượt mà.

Kết nối linh hoạt:

• Hỗ trợ nhiều giao thức truyền thông (PROFINET, Ethernet, OPC UA).
• Dễ dàng kết nối với các thiết bị khác trong hệ thống tự động hóa.
• Tích hợp web server, cho phép truy cập và giám sát từ xa.

An toàn và bảo mật:

• Chức năng Fail-safe (6ES7677-2SB42-0GB0): Đảm bảo an toàn cho người và thiết bị trong trường hợp xảy ra sự cố.
• Tích hợp các tính năng bảo mật (Security Integrated): Bảo vệ chương trình, dữ liệu khỏi truy cập trái phép.
• Hỗ trợ các cơ chế xác thực, mã hóa.

Điều khiển chuyển động (Motion Control):

• Tích hợp các chức năng điều khiển chuyển động (Motion Control).
• Điều khiển vị trí, tốc độ, gia tốc của động cơ servo, động cơ bước.

Chẩn đoán lỗi:

• Chẩn đoán lỗi chi tiết, giúp nhanh chóng xác định nguyên nhân và khắc phục sự cố.
• Hiển thị thông tin lỗi trên màn hình HMI, web server.
• Lưu trữ lịch sử lỗi.

Hỗ trợ OPC UA:

• CPU 1515SP PC có thể được sử dụng làm máy chủ và ứng dụng khách OPC UA.
• Máy chủ OPC UA là một tính năng tiêu chuẩn, có sẵn trên CPU.
• Để sử dụng CPU 1515SP PC làm ứng dụng khách OPC UA, bạn cần giấy phép bổ sung.
• Hỗ trợ các chức năng bảo mật OPC UA

Hỗ trợ nhiều ngôn ngữ lập trình:

• LAD (Ladder Diagram), FBD (Function Block Diagram), STL (Statement List), SCL (Structured Control Language), GRAPH.
• Tùy chọn ngôn ngữ lập trình phù hợp với kinh nghiệm và sở thích của người dùng.

3. Hướng dẫn kết nối 6ES7677-2SB42-0GB0 CPU 1515SP PC2 F với phần mềm

Cài đặt phần mềm TIA Portal:

• Tải và cài đặt phần mềm TIA Portal (V15.1 trở lên hoặc phiên bản tương thích) trên máy tính.
• Đảm bảo máy tính đáp ứng các yêu cầu hệ thống của TIA Portal.

Kết nối phần cứng:

• Kết nối CPU 1515SP PC2 F với máy tính thông qua cáp Ethernet.
• Cấp nguồn 24 V DC cho CPU.
• Đảm bảo đèn LED trên CPU báo trạng thái hoạt động bình thường.

Tạo dự án mới trong TIA Portal:

• Mở TIA Portal.
• Chọn “Create new project”.
• Đặt tên dự án và chọn đường dẫn lưu trữ.
• Chọn loại CPU là “SIMATIC S7-1500” và model là “CPU 1515SP PC2 F”.
• Chọn ngôn ngữ lập trình (ví dụ: LAD).

Cấu hình phần cứng:

• Trong cửa sổ “Devices & networks”, tìm và thêm CPU 1515SP PC2 F vào dự án.
• Cấu hình địa chỉ IP cho CPU (nếu cần).
• Thêm các mô-đun I/O (nếu có) vào cấu hình phần cứng.

Kết nối trực tuyến (Online):

• Chọn CPU trong cửa sổ “Devices & networks”.
• Nhấn nút “Go online”.
• TIA Portal sẽ tự động tìm kiếm và kết nối với CPU.

Tải chương trình xuống CPU:

• Sau khi kết nối trực tuyến, nhấn nút “Download to device”.
• TIA Portal sẽ biên dịch và tải chương trình xuống CPU.

Kiểm tra trạng thái hoạt động:

• Chuyển CPU sang chế độ RUN.
• Kiểm tra trạng thái hoạt động của CPU và các mô-đun I/O.
• Sử dụng các công cụ chẩn đoán của TIA Portal để kiểm tra lỗi (nếu có).

4. Cách lập trình 6ES7677-2SB42-0GB0 CPU 1515SP PC2 F

Chọn ngôn ngữ lập trình:

• TIA Portal hỗ trợ nhiều ngôn ngữ lập trình: LAD, FBD, STL, SCL, GRAPH.
• Chọn ngôn ngữ phù hợp với kinh nghiệm và yêu cầu của ứng dụng.

Tạo các khối chức năng (Function Blocks – FBs):

• FBs là các khối chương trình có thể tái sử dụng, giúp tổ chức chương trình một cách logic.
• Tạo các FBs để thực hiện các chức năng cụ thể (ví dụ: điều khiển động cơ, xử lý tín hiệu cảm biến).

Viết chương trình chính (Organization Blocks – OBs):

• OBs là các khối chương trình được thực thi theo chu kỳ hoặc theo sự kiện.
• Viết chương trình chính trong OB1 (Main program scan cycle).
• Gọi các FBs đã tạo trong chương trình chính.

Sử dụng các lệnh điều khiển:

• Sử dụng các lệnh điều khiển (ví dụ: AND, OR, NOT, MOVE, COMPARE) để xử lý tín hiệu và điều khiển các đầu ra.
• Tham khảo tài liệu hướng dẫn của TIA Portal để biết chi tiết về các lệnh và cách sử dụng.

Cấu hình các thông số:

• Cấu hình các thông số cho CPU, các mô-đun I/O, các khối chức năng.
• Đặt địa chỉ I/O, cấu hình truyền thông, cài đặt thời gian.

Kiểm tra và gỡ lỗi chương trình:

• Sử dụng các công cụ mô phỏng (Simulation) của TIA Portal để kiểm tra chương trình trước khi tải xuống CPU.
• Sử dụng các công cụ chẩn đoán (Diagnostics) để theo dõi trạng thái hoạt động của chương trình và phát hiện lỗi.
• Sửa lỗi và tối ưu hóa chương trình.

Tài liệu hóa chương trình:

• Thêm các chú thích (Comments) vào chương trình để giải thích chức năng của các khối lệnh, các biến.
• Tạo tài liệu mô tả chương trình, cấu hình phần cứng, sơ đồ đấu nối.

5. Khắc phục một số lỗi thường gặp trên 6ES7677-2SB42-0GB0 CPU 1515SP PC2 F

Lỗi kết nối:

Triệu chứng: Không thể kết nối với CPU, đèn LED báo lỗi.

Nguyên nhân: Cáp kết nối lỏng, địa chỉ IP cấu hình sai, tường lửa chặn kết nối.

Khắc phục:

• Kiểm tra cáp kết nối, đảm bảo cắm chắc chắn.
• Kiểm tra địa chỉ IP của CPU và máy tính, đảm bảo cùng dải mạng.
• Tắt tạm thời tường lửa để kiểm tra.

Lỗi chương trình:

Triệu chứng: Chương trình không chạy đúng, đầu ra không hoạt động.

Nguyên nhân: Lỗi cú pháp, lỗi logic, cấu hình sai.

Khắc phục:

• Sử dụng các công cụ chẩn đoán của TIA Portal để kiểm tra lỗi.
• Kiểm tra lại cú pháp, logic của chương trình.
• Kiểm tra lại cấu hình các thông số.

Lỗi phần cứng:

Triệu chứng: Đèn LED báo lỗi, CPU không hoạt động.

Nguyên nhân: Hỏng nguồn, hỏng CPU, hỏng mô-đun I/O.

Khắc phục:

• Kiểm tra nguồn cấp, đảm bảo đủ điện áp và dòng điện.
• Kiểm tra các mô-đun I/O, thay thế nếu cần.
• Nếu CPU bị hỏng, cần liên hệ với nhà cung cấp để được hỗ trợ.

Lỗi truyền thông:

Triệu chứng: Không thể giao tiếp với các thiết bị khác.

Nguyên nhân: Cấu hình truyền thông sai, lỗi cáp, lỗi thiết bị.

Khắc phục:

• Kiểm tra lại cấu hình truyền thông (địa chỉ, tốc độ baud, giao thức).
• Kiểm tra cáp truyền thông, đảm bảo không bị đứt, hỏng.
• Kiểm tra các thiết bị khác, đảm bảo hoạt động bình thường.

Lỗi an toàn (Fail-safe):

Triệu chứng: Hệ thống dừng hoạt động, đèn LED báo lỗi an toàn.

Nguyên nhân: Phát hiện lỗi an toàn, cảm biến an toàn bị kích hoạt.

Trường hợp CPU báo lỗi đèn đỏ và vàng nhấp nháy xen kẽ:

• CPU đang trong quá trình khởi động lại do lỗi phần mềm hoặc cấu hình
• Kiểm tra lại cấu hình, update firmware

Khắc phục:

• Xác định nguyên nhân gây ra lỗi an toàn.
• Khắc phục lỗi và reset hệ thống an toàn.
• Tham khảo tài liệu hướng dẫn về an toàn của CPU để biết chi tiết.
