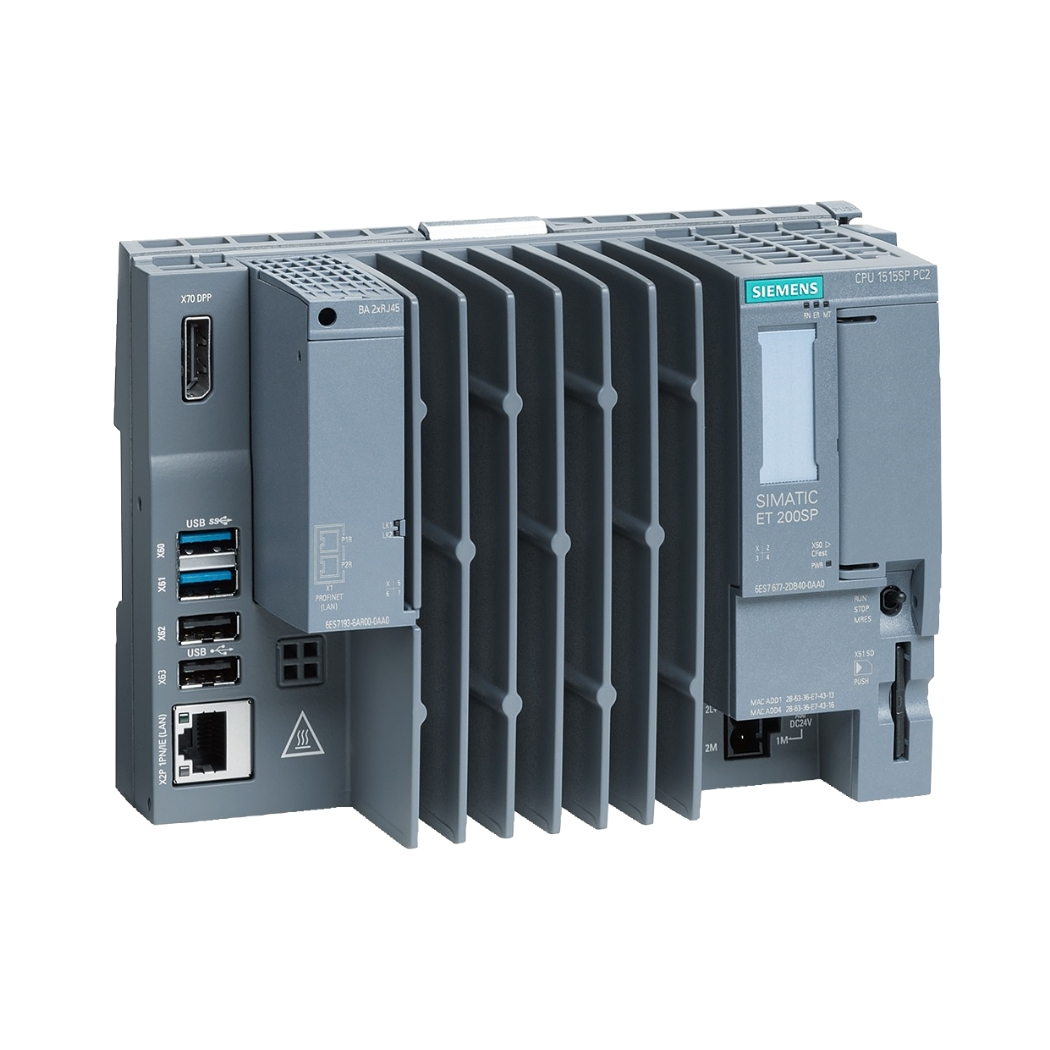

6ES7677-2DB43-0GB1 – SIMATIC ET200SP CPU 1515SP PC2 Siemens

Download tài liệu SIMATIC ET 200

➢ Simatic ET200 Catalogue

6ES7677-2DB43-0GB1 CPU 1515SP PC2 là bộ điều khiển lập trình mạnh mẽ, giải pháp tự động hóa tối ưu cho các hệ thống điều khiển phức tạp, mang lại hiệu suất vượt trội và khả năng kết nối linh hoạt.

Nâng cấp hệ thống điều khiển của bạn với bộ xử lý trung tâm tiên tiến này, sản phẩm chủ lực từ Siemens, để đạt được sự chính xác, ổn định và tiết kiệm chi phí vận hành tại thanhthienphu.vn.

1. Cấu tạo 6ES7677-2DB43-0GB1 CPU 1515SP PC2

6ES7677-2DB43-0GB1 CPU 1515SP PC2 không chỉ là một khối kim loại đơn thuần, mà là một kiệt tác công nghệ với sự kết hợp hoàn hảo giữa phần cứng mạnh mẽ và phần mềm thông minh. Hãy cùng thanhthienphu.vn khám phá cấu tạo chi tiết của sản phẩm này:

• Bộ xử lý trung tâm (CPU): Là trái tim của hệ thống, chịu trách nhiệm thực thi chương trình điều khiển, xử lý dữ liệu và điều khiển các hoạt động của các module I/O.
• Bộ nhớ: Bao gồm bộ nhớ chương trình (lưu trữ chương trình điều khiển) và bộ nhớ dữ liệu (lưu trữ dữ liệu, biến và tham số).
• Web server tích hợp: Cho phép người dùng truy cập và cấu hình CPU từ xa thông qua trình duyệt web, đơn giản hóa quá trình bảo trì và giám sát.
• Khe cắm thẻ nhớ SIMATIC Memory Card: Mở rộng bộ nhớ, sao lưu và phục hồi chương trình dễ dàng.
• Các đèn LED báo trạng thái: Hiển thị trạng thái hoạt động của CPU, các lỗi và cảnh báo.
• Vỏ bảo vệ: Bảo vệ các linh kiện bên trong khỏi tác động của môi trường bên ngoài, đảm bảo độ bền và tuổi thọ của sản phẩm.

Giao diện truyền thông:

• PROFINET IRT: Cho phép kết nối mạng tốc độ cao với các thiết bị khác trong hệ thống tự động hóa, đảm bảo truyền dữ liệu thời gian thực và đồng bộ hóa.
• OPC UA: Giao thức truyền thông công nghiệp tiêu chuẩn, cho phép tích hợp dễ dàng với các hệ thống SCADA, MES, ERP và các nền tảng đám mây.

2. Các tính năng chính của 6ES7677-2DB43-0GB1 CPU 1515SP PC

6ES7677-2DB43-0GB1 CPU 1515SP PC2 không chỉ là một PLC thông thường, mà còn là một trung tâm điều khiển mạnh mẽ với nhiều tính năng ưu việt:

• Hiệu suất cao: Thời gian xử lý lệnh nhanh, bộ nhớ lớn, đáp ứng nhu cầu của các ứng dụng tự động hóa phức tạp.
• Kết nối linh hoạt: Hỗ trợ nhiều giao thức truyền thông, dễ dàng tích hợp với các thiết bị và hệ thống khác.
• An toàn và bảo mật: Tích hợp các chức năng bảo mật, bảo vệ chương trình và dữ liệu, ngăn chặn truy cập trái phép.
• Dễ dàng lập trình và cấu hình: Sử dụng phần mềm TIA Portal quen thuộc, giao diện trực quan, dễ sử dụng.
• Khả năng mở rộng: Hỗ trợ thẻ nhớ SIMATIC Memory Card, mở rộng bộ nhớ và chức năng khi cần thiết.
• Thiết kế nhỏ gọn: Tiết kiệm không gian lắp đặt, phù hợp với nhiều loại tủ điện.
• Độ tin cậy cao: Hoạt động ổn định trong môi trường công nghiệp khắc nghiệt, đảm bảo độ bền và tuổi thọ.
• Hỗ trợ OPC UA: Tích hợp dễ dàng với các hệ thống SCADA, MES, ERP và các nền tảng đám mây.
• Web server tích hợp: Truy cập và cấu hình từ xa thông qua trình duyệt web.

3. Hướng dẫn kết nối 6ES7677-2DB43-0GB1 CPU 1515SP PC2 với phần mềm

Để kết nối 6ES7677-2DB43-0GB1 CPU 1515SP PC2 với phần mềm, bạn cần thực hiện các bước sau:

Chuẩn bị:

• Máy tính cài đặt phần mềm TIA Portal (Totally Integrated Automation Portal).
• Cáp Ethernet.
• CPU 1515SP PC2.
• Nguồn cấp 24V DC.

Kết nối phần cứng:

• Kết nối nguồn cấp 24V DC cho CPU.
• Kết nối cáp Ethernet từ cổng PROFINET của CPU đến cổng Ethernet của máy tính.

Cài đặt phần mềm TIA Portal:

• Cài đặt phần mềm TIA Portal trên máy tính (nếu chưa có).
• Cài đặt driver cho CPU 1515SP PC2 (nếu cần).

Tạo project mới trong TIA Portal:

• Mở phần mềm TIA Portal.
• Chọn “Create new project”.
• Đặt tên cho project và chọn đường dẫn lưu trữ.
• Chọn loại CPU là “SIMATIC S7-1500”.
• Chọn model CPU là “CPU 1515SP PC 2”.
• Nhấn “Create”.

Cấu hình phần cứng:

• Trong cửa sổ “Devices & networks”, nhấp đúp vào CPU.
• Trong cửa sổ “Device view”, cấu hình địa chỉ IP cho cổng PROFINET.
• Thêm các module I/O (nếu có).

Kết nối với CPU:

• Trong cửa sổ “Project tree”, nhấp chuột phải vào tên project và chọn “Go online”.
• Chọn loại kết nối là “PN/IE”.
• Chọn card mạng của máy tính.
• Nhấn “Start search”.
• Chọn CPU trong danh sách và nhấn “Go online”.

4. Cách lập trình 6ES7677-2DB43-0GB1 CPU 1515SP PC2

Lập trình 6ES7677-2DB43-0GB1 CPU 1515SP PC2 được thực hiện thông qua phần mềm TIA Portal của Siemens. Dưới đây là các bước cơ bản để lập trình:

Tạo chương trình:

• Trong cửa sổ “Project tree”, mở thư mục “Program blocks”.
• Nhấp đúp vào “Add new block”.
• Chọn loại block là “Organization block (OB)”, “Function block (FB)”, “Function (FC)” hoặc “Data block (DB)”.
• Đặt tên cho block và chọn ngôn ngữ lập trình (LAD, FBD, SCL, STL, GRAPH).

Viết chương trình:

• Sử dụng các lệnh và hàm có sẵn trong TIA Portal để viết chương trình điều khiển.
• Sử dụng các biến, hằng số và cấu trúc dữ liệu để lưu trữ và xử lý dữ liệu.

Biên dịch chương trình:

• Nhấp chuột phải vào tên project và chọn “Compile” -> “Hardware and software (only changes)”.
• Kiểm tra lỗi và sửa lỗi (nếu có).

Tải chương trình xuống CPU:

• Kết nối với CPU (như hướng dẫn ở phần trước).
• Nhấp chuột phải vào tên project và chọn “Download to device” -> “Hardware and software (only changes)”.

Chạy chương trình:

• Chuyển CPU sang chế độ RUN.
• Kiểm tra hoạt động của chương trình.

Ví dụ:

Dưới đây là một ví dụ đơn giản về chương trình điều khiển động cơ sử dụng ngôn ngữ LAD (Ladder Diagram):

Network 1: Điều khiển động cơ
// Đầu vào
I0.0: Nút nhấn Start
I0.1: Nút nhấn Stop
// Đầu ra
Q0.0: Động cơ

LD     I0.0     // Đọc trạng thái nút nhấn Start
AN     I0.1     // Đọc trạng thái nút nhấn Stop (thường đóng)
=      Q0.0     // Gán giá trị cho đầu ra động cơ

5. Khắc phục một số lỗi thường gặp trên 6ES7677-2DB43-0GB1 CPU 1515SP PC2

Trong quá trình sử dụng 6ES7677-2DB43-0GB1 CPU 1515SP PC2, bạn có thể gặp một số lỗi. Dưới đây là một số lỗi thường gặp và cách khắc phục:

Lỗi giao tiếp:

• Nguyên nhân: Cáp kết nối bị lỏng, địa chỉ IP không đúng, cấu hình mạng không chính xác.
• Khắc phục: Kiểm tra cáp kết nối, kiểm tra địa chỉ IP, kiểm tra cấu hình mạng.

Lỗi chương trình:

• Nguyên nhân: Lỗi cú pháp, lỗi logic, lỗi truy cập bộ nhớ.
• Khắc phục: Sử dụng chức năng “Diagnostics” trong TIA Portal để tìm và sửa lỗi.

Lỗi phần cứng:

• Nguyên nhân: Nguồn cấp không ổn định, module I/O bị lỗi, CPU bị lỗi.
• Khắc phục: Kiểm tra nguồn cấp, kiểm tra các module I/O, liên hệ với nhà cung cấp để được hỗ trợ.

Lỗi thẻ nhớ:

• Nguyên nhân: Thẻ nhớ bị lỗi, định dạng không đúng.
• Khắc phục: Thay thẻ nhớ mới, định dạng lại thẻ nhớ.
