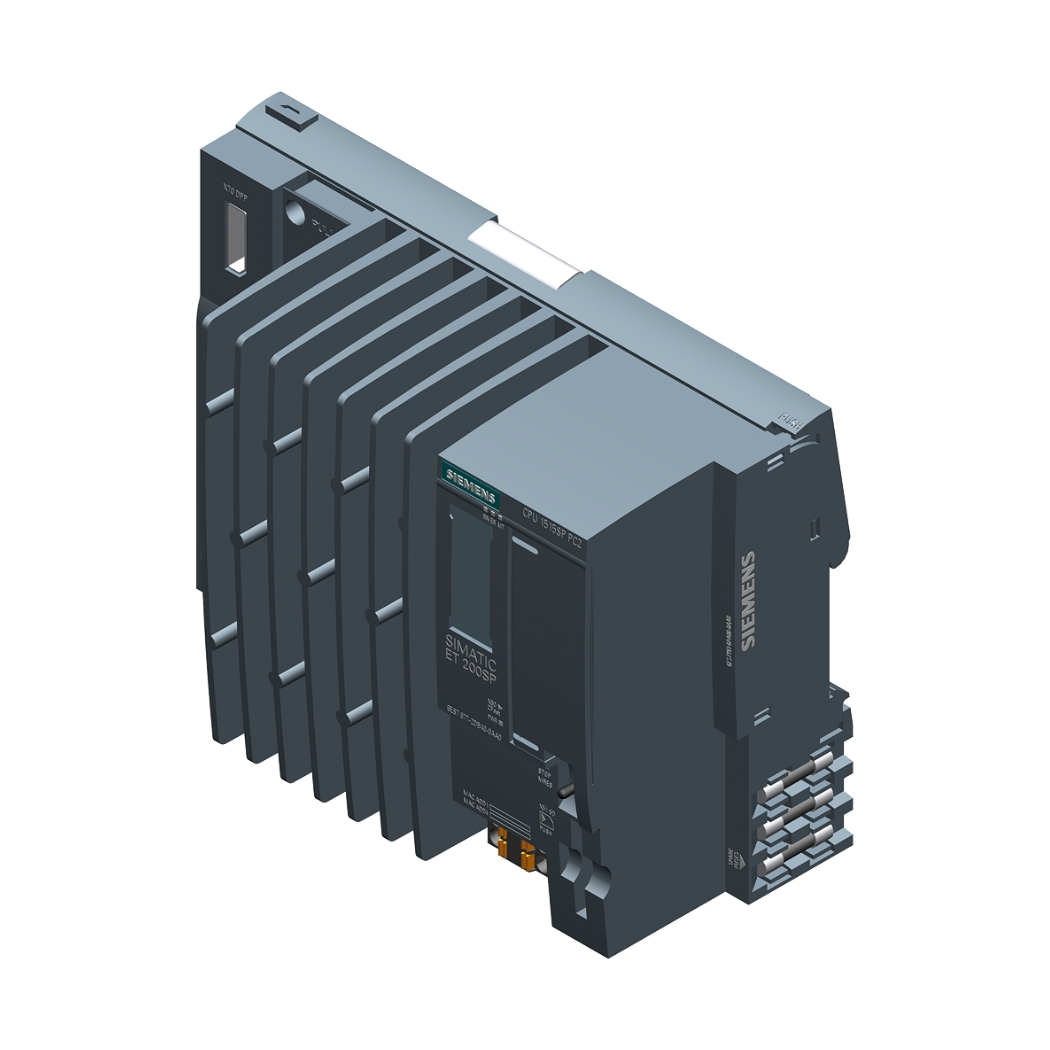

6ES7677-2DB40-0AA0 – SIMATIC ET200SP CPU 1515SP PC2 Siemens

Download tài liệu SIMATIC ET 200

➢ Simatic ET200 Catalogue

6ES7677-2DB40-0AA0 CPU 1515SP PC2 là bộ điều khiển lập trình mạnh mẽ, mở ra kỷ nguyên mới cho tự động hóa công nghiệp, mang đến giải pháp vận hành tối ưu và hiệu suất vượt trội.

thanhthienphu.vn tự hào là nhà cung cấp giải pháp tự động hóa hàng đầu, đồng hành cùng các kỹ sư, nhà quản lý và doanh nghiệp nâng tầm sản xuất.

1. Cấu Tạo 6ES7677-2DB40-0AA0 CPU 1515SP PC2

6ES7677-2DB40-0AA0 CPU 1515SP PC2 được thiết kế với cấu trúc mô-đun, bao gồm các thành phần chính sau:

• Khối xử lý trung tâm (CPU): Là “bộ não” của hệ thống, thực hiện các lệnh logic, xử lý dữ liệu và điều khiển các thiết bị ngoại vi.
• Bộ nhớ: Bao gồm bộ nhớ chương trình (lưu trữ chương trình điều khiển) và bộ nhớ dữ liệu (lưu trữ dữ liệu tạm thời và các biến).
• Khối nguồn: Cung cấp nguồn điện ổn định cho CPU và các mô-đun I/O.
• Giao diện truyền thông: Cho phép CPU giao tiếp với các thiết bị khác như máy tính, HMI, các PLC khác và các thiết bị trường.
• Khe cắm mô-đun I/O: Cho phép mở rộng khả năng kết nối với các thiết bị ngoại vi như cảm biến, cơ cấu chấp hành, và các mô-đun chức năng đặc biệt.
• Đèn LED báo trạng thái: Hiển thị trạng thái hoạt động của CPU và các mô-đun I/O.
• Vỏ bảo vệ: thiết kế chắc chắn bảo vệ các linh kiện bên trong.

2. Các Tính Năng Chính Của 6ES7677-2DB40-0AA0 CPU 1515SP PC2

6ES7677-2DB40-0AA0 CPU 1515SP PC2 được tích hợp nhiều tính năng tiên tiến, mang lại lợi ích vượt trội cho người dùng:

• Hiệu suất xử lý cao: Với bộ vi xử lý mạnh mẽ và thời gian xử lý lệnh nhanh, CPU 1515SP PC2 có thể xử lý các ứng dụng điều khiển phức tạp một cách nhanh chóng và chính xác.
• Bộ nhớ lớn: Bộ nhớ chương trình và dữ liệu lớn cho phép lưu trữ các chương trình điều khiển lớn và phức tạp, cũng như dữ liệu vận hành và các biến.
• Khả năng kết nối linh hoạt: Hỗ trợ nhiều giao thức truyền thông công nghiệp phổ biến như PROFINET, Ethernet/IP và Modbus TCP, cho phép CPU 1515SP PC2 dễ dàng tích hợp vào các hệ thống tự động hóa hiện có.
• Tính năng bảo mật mạnh mẽ: Tích hợp các tính năng bảo mật như bảo vệ truy cập, bảo vệ know-how, bảo vệ bản sao và bảo vệ tính toàn vẹn, giúp bảo vệ hệ thống khỏi các mối đe dọa an ninh mạng.
• Tích hợp các chức năng công nghệ: Hỗ trợ các chức năng công nghệ như điều khiển chuyển động, điều khiển PID, xử lý tín hiệu tốc độ cao, giúp đơn giản hóa việc lập trình và triển khai các ứng dụng điều khiển phức tạp.
• Chẩn đoán lỗi thông minh: Tích hợp các chức năng chẩn đoán lỗi, giúp người dùng nhanh chóng xác định và khắc phục các sự cố, giảm thiểu thời gian dừng máy.
• Hỗ trợ lập trình đa ngôn ngữ: Cho phép lập trình bằng các ngôn ngữ lập trình PLC tiêu chuẩn như LAD, FBD, SCL và STL, mang lại sự linh hoạt cho người dùng.

3. Hướng Dẫn Kết Nối 6ES7677-2DB40-0AA0 CPU 1515SP PC2 Với Phần Mềm

Để kết nối 6ES7677-2DB40-0AA0 CPU 1515SP PC2 với phần mềm TIA Portal, bạn cần thực hiện các bước sau:

Chuẩn bị:

• Cài đặt phần mềm TIA Portal phiên bản phù hợp trên máy tính.
• Chuẩn bị cáp Ethernet để kết nối CPU với máy tính.
• Đảm bảo CPU đã được cấp nguồn.

Kết nối phần cứng:

• Cắm một đầu cáp Ethernet vào cổng PROFINET trên CPU.
• Cắm đầu còn lại của cáp Ethernet vào cổng mạng trên máy tính.

Cấu hình địa chỉ IP:

• Trên CPU, sử dụng màn hình hiển thị tích hợp (nếu có) hoặc các nút điều khiển để thiết lập địa chỉ IP cho CPU. Địa chỉ IP này phải nằm trong cùng dải mạng với máy tính.
• Trên máy tính, cấu hình địa chỉ IP cho card mạng sao cho phù hợp với địa chỉ IP của CPU.

Tạo dự án mới trong TIA Portal:

• Mở phần mềm TIA Portal.
• Chọn “Create new project”.
• Đặt tên cho dự án và chọn thư mục lưu trữ.

Thêm thiết bị:

• Trong cửa sổ “Devices & networks”, chọn “Add new device”.
• Chọn loại CPU là “SIMATIC S7-1500” và tìm kiếm mã sản phẩm 6ES7677-2DB40-0AA0.
• Chọn phiên bản firmware phù hợp và nhấn “Add”.

Kết nối với CPU:

• Trong cửa sổ “Devices & networks”, nhấp chuột phải vào CPU và chọn “Go online”.
• TIA Portal sẽ tự động tìm kiếm và kết nối với CPU.

Tải chương trình xuống CPU (nếu có):

Sau khi kết nối thành công, bạn có thể tải chương trình điều khiển đã được lập trình xuống CPU.

4. Cách Lập Trình 6ES7677-2DB40-0AA0 CPU 1515SP PC2

Việc lập trình cho 6ES7677-2DB40-0AA0 CPU 1515SP PC2 được thực hiện thông qua phần mềm TIA Portal. Dưới đây là các bước cơ bản để tạo một chương trình điều khiển đơn giản:

Tạo các khối chương trình (OB, FB, FC):

• Trong cây dự án, nhấp chuột phải vào thư mục “Program blocks” và chọn “Add new block”.
• Chọn loại khối chương trình (OB, FB hoặc FC) và đặt tên cho khối.
• Lặp lại bước này để tạo các khối chương trình cần thiết.

Viết chương trình:

• Mở khối chương trình cần viết code.
• Sử dụng các ngôn ngữ lập trình PLC (LAD, FBD, SCL hoặc STL) để viết chương trình điều khiển.
• Sử dụng các biến (tags) đã được khai báo để truy cập dữ liệu và điều khiển các thiết bị.

Biên dịch chương trình:

• Sau khi viết xong chương trình, nhấp chuột phải vào khối chương trình và chọn “Compile”.
• TIA Portal sẽ kiểm tra lỗi cú pháp và logic trong chương trình.

Tải chương trình xuống CPU:

• Kết nối với CPU (như đã hướng dẫn ở phần trước).
• Nhấp chuột phải vào CPU trong cây dự án và chọn “Download to device”.
• TIA Portal sẽ tải chương trình đã biên dịch xuống CPU.

Kiểm tra và chạy thử:

• Chuyển CPU sang chế độ RUN.
• Sử dụng các công cụ giám sát trong TIA Portal để theo dõi hoạt động của chương trình và kiểm tra kết quả.
• Theo dõi các giá trị.

5. Khắc Phục Một Số Lỗi Thường Gặp Trên 6ES7677-2DB40-0AA0 CPU 1515SP PC2

Dưới đây là một số lỗi thường gặp trên 6ES7677-2DB40-0AA0 CPU 1515SP PC2 và cách khắc phục:

Lỗi đèn LED SF (System Fault):

• Nguyên nhân: Lỗi phần cứng, lỗi chương trình, lỗi cấu hình.
• Khắc phục: Kiểm tra mã lỗi hiển thị trên màn hình CPU (nếu có) hoặc trong TIA Portal. Kiểm tra lại chương trình, cấu hình phần cứng và các kết nối.

Lỗi đèn LED BF (Bus Fault):

• Nguyên nhân: Lỗi giao tiếp trên mạng PROFINET hoặc Ethernet/IP.
• Khắc phục: Kiểm tra cáp mạng, các thiết bị kết nối trên mạng và cấu hình mạng.

Lỗi đèn LED MAINT (Maintenance):

• Nguyên nhân: Yêu cầu bảo trì, lỗi thẻ nhớ.
• Khắc phục: Kiểm tra thông báo lỗi trong TIA Portal. Thay thế thẻ nhớ nếu cần.

Lỗi không kết nối được với TIA Portal:

• Nguyên nhân: Sai địa chỉ IP, lỗi cáp mạng, lỗi cấu hình tường lửa.
• Khắc phục: Kiểm tra lại địa chỉ IP của CPU và máy tính, kiểm tra cáp mạng, tắt tường lửa tạm thời để kiểm tra.

Lỗi chương trình không chạy:

• Nguyên Nhân: Lỗi logic, lỗi biên dịch, CPU không ở chế độ RUN
• Khắc Phục: Kiểm tra lại code chương trình, biên dịch lại, chuyển CPU sang chế độ RUN.

6. Liên Hệ thanhthienphu.vn Để Được Tư Vấn

Bạn đang ấp ủ những dự án tự động hóa đầy tiềm năng? Bạn mong muốn nâng tầm hệ thống sản xuất của mình lên một tầm cao mới? Hãy để thanhthienphu.vn đồng hành cùng bạn trên con đường chinh phục thành công!

Với đội ngũ kỹ sư giàu kinh nghiệm và am hiểu sâu sắc về các giải pháp tự động hóa, thanhthienphu.vn tự tin mang đến cho bạn:

• Tư vấn chuyên sâu: Chúng tôi lắng nghe nhu cầu của bạn, phân tích kỹ lưỡng yêu cầu kỹ thuật và đưa ra giải pháp tối ưu nhất, phù hợp với đặc thù của từng doanh nghiệp.
• Sản phẩm chính hãng: Cam kết cung cấp 6ES7677-2DB40-0AA0 CPU 1515SP PC2 và các thiết bị tự động hóa khác chính hãng, đảm bảo chất lượng và độ tin cậy.
• Hỗ trợ kỹ thuật tận tâm: Sẵn sàng hỗ trợ bạn trong suốt quá trình lắp đặt, cấu hình, lập trình và vận hành thiết bị.
• Dịch vụ hậu mãi chu đáo: Bảo hành, bảo trì, sửa chữa nhanh chóng, chuyên nghiệp, giúp bạn an tâm sử dụng sản phẩm.

Đừng bỏ lỡ cơ hội sở hữu 6ES7677-2DB40-0AA0 CPU 1515SP PC2 – trái tim của hệ thống tự động hóa thông minh! Hãy liên hệ ngay với thanhthienphu.vn qua:

• Hotline: 08.12.77.88.99
• Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh
• Website: thanhthienphu.vn

thanhthienphu.vn – Nâng tầm tự động hóa, kiến tạo tương lai!
