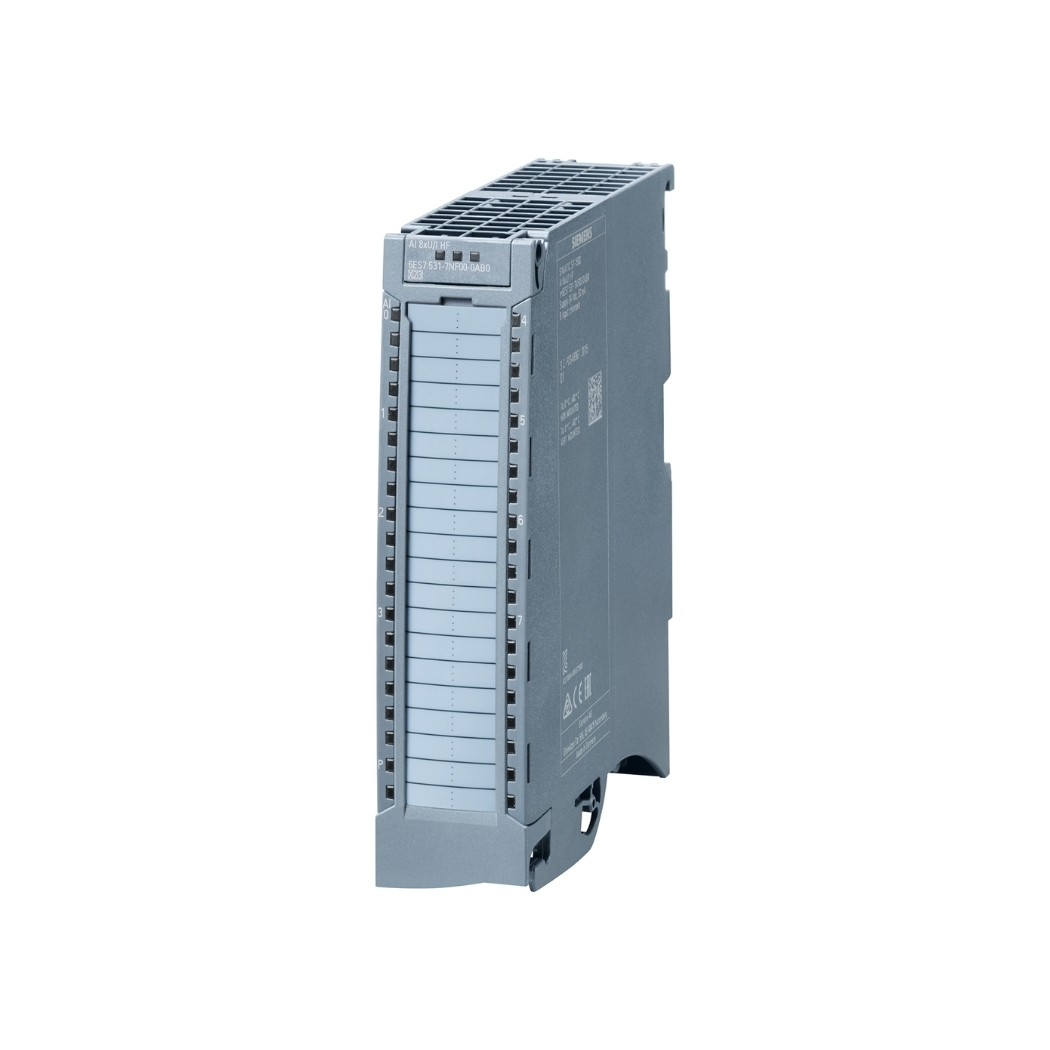

6ES7531-7NF00-0AB0 Module AI 8xU/I HF S7-1500, bộ chuyển đổi tín hiệu analog sang digital ưu việt, mang đến giải pháp đo lường và điều khiển chính xác, tin cậy cho hệ thống tự động hóa của bạn, nâng tầm hiệu suất vượt trội.
thanhthienphu.vn hân hạnh đồng hành cùng các kỹ sư, nhà quản lý kỹ thuật kiến tạo tương lai tự động hóa, nơi sự chính xác, ổn định và hiệu quả được đặt lên hàng đầu.
1. Thông Tin Chi Tiết Về 6ES7531-7NF00-0AB0
| Đặc điểm | Chi tiết |
|---|---|
| Tên sản phẩm | 6ES7531-7NF00-0AB0 Module AI 8xU/I HF S7-1500 |
| Hãng sản xuất | Siemens |
| Dòng sản phẩm | SIMATIC S7-1500 |
| Loại module | Module đầu vào tương tự (Analog Input Module) |
| Số kênh đầu vào | 8 kênh |
| Độ phân giải | 16 bit, bao gồm cả dấu |
| Thời gian chuyển đổi | Tùy thuộc vào cấu hình, có thể đạt tới 62.5 µs/kênh |
| Sai số | ±0.1% (ở 25°C) |
| Chẩn đoán | Tích hợp chức năng chẩn đoán lỗi (ví dụ: đứt dây, quá dải, dưới dải) |
| Chuẩn truyền thông | Kết nối với CPU qua backplane bus của S7-1500 |
| Phần mềm cấu hình | TIA Portal (Totally Integrated Automation Portal) |
| Kích thước | 35 x 147 x 129 mm |
| Khối lượng | Khoảng 280g |
| Nhiệt độ hoạt động | 0°C đến 60°C (lắp đặt ngang), 0°C đến 40°C (lắp đặt dọc) |
| Độ ẩm hoạt động | 5% đến 95% RH, không ngưng tụ |
| Đơn giá | Liên hệ |
2. Cấu Tạo Của 6ES7531-7NF00-0AB0
- 6ES7531-7NF00-0AB0 Module AI 8xU/I HF S7-1500 được thiết kế với sự tỉ mỉ, tập trung vào tính tiện dụng và độ bền, giúp các kỹ sư điện dễ dàng lắp đặt và vận hành.
- Vỏ ngoài của module làm từ vật liệu nhựa cao cấp, có khả năng chống chịu va đập và các tác động từ môi trường công nghiệp khắc nghiệt, bảo vệ các linh kiện điện tử bên trong.
- Các đầu nối (terminal) được bố trí khoa học, rõ ràng, giúp việc đấu dây trở nên nhanh chóng và chính xác, giảm thiểu nguy cơ sai sót.
- Bên trong, module sử dụng các linh kiện điện tử chất lượng cao, được chọn lọc kỹ càng, đảm bảo độ chính xác và ổn định trong quá trình hoạt động.
- Mạch in được thiết kế nhiều lớp, tối ưu hóa đường dẫn tín hiệu, giảm thiểu nhiễu và tăng cường khả năng chống nhiễu điện từ (EMC).
- Module còn được trang bị các đèn LED trạng thái, giúp người dùng dễ dàng theo dõi tình trạng hoạt động của từng kênh và phát hiện các lỗi (nếu có) một cách nhanh chóng.
3. Các Tính Năng Chính Của 6ES7531-7NF00-0AB0
- Độ chính xác cao: Với độ phân giải 16 bit và sai số chỉ ±0.1%, module đảm bảo kết quả đo lường chính xác, tin cậy, giúp hệ thống điều khiển hoạt động ổn định và hiệu quả.
- Tốc độ chuyển đổi nhanh: Thời gian chuyển đổi tín hiệu cực nhanh, cho phép module đáp ứng các ứng dụng yêu cầu tốc độ cao, chẳng hạn như điều khiển động cơ, giám sát các quá trình biến đổi nhanh.
- Hỗ trợ đa dạng tín hiệu đầu vào: Module có thể nhận nhiều loại tín hiệu analog khác nhau (điện áp, dòng điện), mang lại sự linh hoạt trong việc kết nối với các loại cảm biến và thiết bị đo lường khác nhau.
- Chức năng chẩn đoán thông minh: Tích hợp các chức năng chẩn đoán lỗi, giúp người dùng nhanh chóng phát hiện và khắc phục các sự cố, giảm thiểu thời gian dừng máy và tăng năng suất.
- Cách ly kênh: Các kênh đầu vào được cách ly với nhau và với hệ thống, đảm bảo an toàn và ngăn ngừa các sự cố do dòng rò hoặc ngắn mạch.
- Dễ dàng cấu hình và tích hợp: Module được cấu hình và lập trình thông qua phần mềm TIA Portal, một môi trường lập trình tích hợp mạnh mẽ và thân thiện với người dùng.
- Hỗ trợ giao thức truyền thông công nghiệp PROFINET: Module AI 8xU/I HF (6ES7531-7NF00-0AB0) có khả năng giao tiếp mượt mà với các thiết bị khác trong mạng lưới tự động hóa, mang lại khả năng tích hợp hệ thống linh hoạt và hiệu quả.
4. Hướng Dẫn Kết Nối 6ES7531-7NF00-0AB0 Với Phần Mềm
Lắp đặt module:
Gắn module vào rack của S7-1500, đảm bảo kết nối chắc chắn với backplane bus.
Kết nối nguồn:
Cấp nguồn 24V DC cho module.
Đấu dây tín hiệu:
Kết nối các cảm biến hoặc thiết bị đo lường với các kênh đầu vào tương ứng của module, tuân thủ sơ đồ đấu dây của nhà sản xuất.
Cài đặt phần cứng trong TIA Portal:
- Mở dự án TIA Portal, chọn CPU S7-1500 tương ứng.
- Trong “Device configuration”, thêm module 6ES7531-7NF00-0AB0 vào rack.
- Cấu hình địa chỉ I/O cho module.
Cấu hình kênh đầu vào:
- Chọn module trong “Device configuration”.
- Trong cửa sổ “Properties”, chọn tab “I/O tags”.
- Cấu hình các thông số cho từng kênh đầu vào (loại tín hiệu, dải đo, bộ lọc,…)
Lập trình:
Sử dụng các khối hàm (function block) có sẵn trong TIA Portal để đọc giá trị từ module và xử lý dữ liệu.
5. Cách Lập Trình 6ES7531-7NF00-0AB0
- Sử dụng các khối hàm có sẵn: TIA Portal cung cấp các khối hàm (ví dụ: “AI_READ”) để đọc giá trị analog từ module một cách dễ dàng.
- Xử lý dữ liệu: Sau khi đọc giá trị, bạn có thể sử dụng các lệnh logic, toán học, so sánh,… để xử lý dữ liệu theo yêu cầu của ứng dụng.
- Tích hợp với các khối chức năng khác: Dữ liệu từ module có thể được sử dụng để điều khiển các thiết bị khác (ví dụ: biến tần, van điều khiển), hoặc truyền thông với các hệ thống khác (ví dụ: SCADA, HMI).
- Mô phỏng và kiểm tra: TIA Portal cung cấp các công cụ mô phỏng và kiểm tra, giúp bạn xác minh chương trình trước khi nạp xuống PLC.
Ví dụ:
Để đọc giá trị điện áp từ kênh 0 của module, bạn có thể sử dụng khối hàm “AI_READ” với các thông số đầu vào:
Channel: 0 (kênh 0)Type: U (điện áp)Range: 10V (dải đo ±10V)
6. Khắc Phục Một Số Lỗi Thường Gặp Với 6ES7531-7NF00-0AB0
| Lỗi | Nguyên nhân | Cách khắc phục |
|---|---|---|
| Đèn LED báo lỗi | Đứt dây, ngắn mạch, quá dải, dưới dải, lỗi cấu hình,… | Kiểm tra kết nối dây
kiểm tra thông số cấu hình kiểm tra cảm biến |
| Giá trị đọc không chính xác | Sai số của cảm biến, nhiễu tín hiệu, cấu hình sai,… | Kiểm tra và hiệu chuẩn cảm biến
Sử dụng cáp chống nhiễu Kiểm tra thông số cấu hình. |
| Không đọc được giá trị từ module | Lỗi kết nối, lỗi cấu hình, module bị hỏng,… | Kiểm tra kết nối với CPU
Kiểm tra địa chỉ I/O Kiểm tra trạng thái module Thử thay thế module khác. |
| Lỗi truyền thông | Cấu hình sai, lỗi cáp mạng, lỗi địa chỉ IP,… | Kiểm tra cấu hình mạng
Kiểm tra cáp mạng Kiểm tra địa chỉ IP của các thiết bị. |
| Lỗi “Overflow” hoặc “Underflow” trên TIA Portal | Giá trị đo được từ cảm biến vượt quá hoặc thấp hơn dải đo đã cấu hình cho kênh đầu vào của module. | Kiểm tra lại dải đo của cảm biến và cấu hình tương ứng trong TIA Portal. |
| Giá trị đọc bị dao động (nhiễu) | Nhiễu điện từ từ môi trường xung quanh, dây tín hiệu không được chống nhiễu đúng cách, hoặc nối đất kém. | Sử dụng cáp tín hiệu có lớp chống nhiễu (shielded cable) và nối đất lớp chống nhiễu đúng cách.
Cân nhắc sử dụng các bộ lọc nhiễu (noise filter) nếu cần thiết. Kiểm tra và giảm thiểu các nguồn gây nhiễu điện từ trong môi trường xung quanh (ví dụ: biến tần, động cơ). |
7. Liên Hệ thanhthienphu.vn Để Được Tư Vấn
- Đội ngũ kỹ sư giàu kinh nghiệm: Luôn sẵn sàng lắng nghe, giải đáp mọi thắc mắc và hỗ trợ bạn trong suốt quá trình sử dụng sản phẩm.
- Giải pháp tùy biến: Chúng tôi hiểu rằng mỗi khách hàng có những yêu cầu riêng, và chúng tôi luôn sẵn sàng tùy chỉnh giải pháp để đáp ứng tốt nhất nhu cầu của bạn.
- Hỗ trợ kỹ thuật 24/7: Đảm bảo hệ thống của bạn luôn hoạt động ổn định, liên tục.
- Chính sách bảo hành, bảo trì chu đáo: Mang đến sự an tâm tuyệt đối cho khách hàng.
- Cập nhật công nghệ mới nhất: Giúp bạn luôn đi đầu trong lĩnh vực tự động hóa.
Hãy liên hệ ngay với thanhthienphu.vn qua hotline: 08.12.77.88.99 hoặc truy cập website: thanhthienphu.vn để được tư vấn và trải nghiệm những giải pháp tự động hóa tiên tiến nhất.
