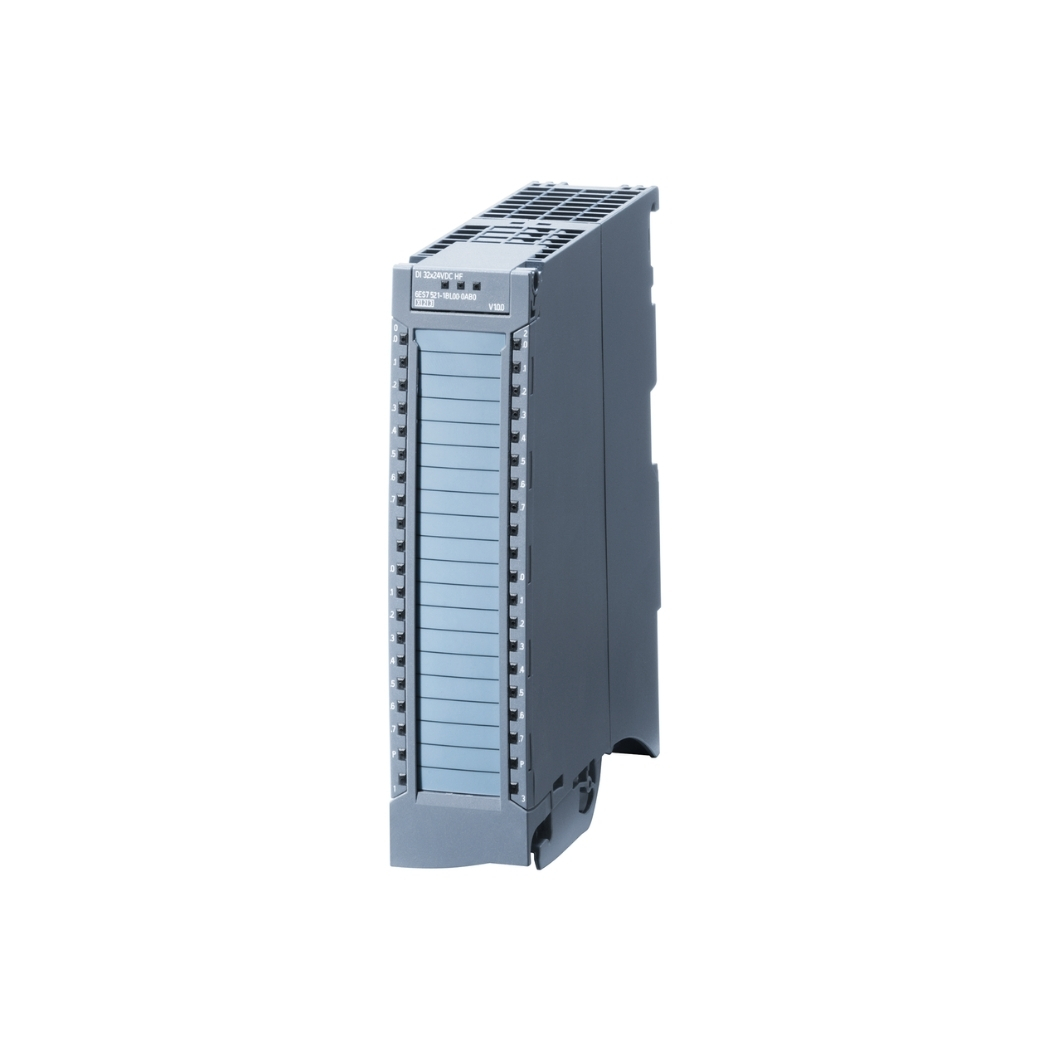

6ES7521-1FH00-0AA0 S7-1500 SM 521 16DI

6ES7521-1FH00-0AA0 S7-1500 SM 521 16DI, mô-đun đầu vào số mở rộng, mang đến giải pháp tối ưu cho hệ thống điều khiển của bạn, nâng cao hiệu suất và độ tin cậy.

Thanhthienphu.vn tự hào cung cấp sản phẩm chính hãng, chất lượng cao, đồng hành cùng các kỹ sư, doanh nghiệp chinh phục những thách thức trong tự động hóa công nghiệp.

1. Thông tin chi tiết về sản phẩm

2. Cấu tạo sản phẩm

Mặt trước:

• Đèn LED báo trạng thái: Mỗi kênh đầu vào có một đèn LED hiển thị trạng thái (ON/OFF), giúp người dùng dễ dàng theo dõi hoạt động của từng kênh. Ngoài ra, còn có các đèn LED báo trạng thái nguồn, lỗi và chẩn đoán.
• Đầu nối: Các đầu nối dạng vít hoặc lò xo (tùy chọn) giúp kết nối dây dẫn chắc chắn và dễ dàng.
• Nhãn: Nhãn sản phẩm ghi rõ mã sản phẩm, thông tin kỹ thuật và sơ đồ đấu dây.

Mặt bên:

• Khe cắm: Khe cắm để kết nối với bus hệ thống của S7-1500.
• Khóa: Khóa để cố định mô-đun trên thanh DIN rail.

Mặt sau:

Thanh DIN rail: Thanh DIN rail để lắp đặt mô-đun trong tủ điện.

3. Các tính năng chính của sản phẩm

• Xử lý tín hiệu tốc độ cao: Mô-đun có khả năng xử lý tín hiệu đầu vào với tốc độ cao, đảm bảo đáp ứng nhanh chóng các thay đổi trạng thái của thiết bị ngoại vi. Điều này đặc biệt quan trọng trong các ứng dụng yêu cầu thời gian đáp ứng nhanh như điều khiển động cơ, xử lý tín hiệu từ cảm biến tốc độ, …
• Chẩn đoán thông minh: Mô-đun tích hợp các chức năng chẩn đoán lỗi, giúp người dùng nhanh chóng xác định và khắc phục sự cố. Các lỗi như ngắn mạch, quá áp, mất kết nối, … đều được phát hiện và thông báo.
• Cấu hình linh hoạt: Người dùng có thể dễ dàng cấu hình các thông số của mô-đun như thời gian trễ, chế độ lọc nhiễu, … thông qua phần mềm TIA Portal. Điều này giúp tối ưu hóa hoạt động của mô-đun cho từng ứng dụng cụ thể.
• An toàn và tin cậy: Mô-đun được thiết kế tuân thủ các tiêu chuẩn an toàn quốc tế, đảm bảo an toàn cho người vận hành và thiết bị. Các tính năng bảo vệ như cách ly quang học, bảo vệ quá áp, … giúp tăng cường độ tin cậy của hệ thống.
• Tích hợp dễ dàng: Mô-đun tương thích hoàn toàn với các bộ điều khiển PLC S7-1500 và phần mềm TIA Portal, giúp việc tích hợp vào hệ thống hiện có trở nên dễ dàng.

4. Hướng dẫn kết nối sản phẩm với phần mềm

Lắp đặt mô-đun:

• Gắn mô-đun vào thanh DIN rail trong tủ điện.
• Kết nối bus hệ thống của S7-1500 với mô-đun thông qua khe cắm.
• Đấu dây tín hiệu đầu vào từ các thiết bị ngoại vi vào các đầu nối của mô-đun.
• Cấp nguồn 24V DC cho mô-đun

Cài đặt phần mềm TIA Portal:

• Tải và cài đặt phần mềm TIA Portal phiên bản mới nhất từ trang web của Siemens.
• Cài đặt các gói phần mềm hỗ trợ cho S7-1500.

Tạo dự án mới:

• Mở phần mềm TIA Portal.
• Chọn “Create new project” để tạo một dự án mới.
• Đặt tên cho dự án và chọn đường dẫn lưu trữ.

Thêm thiết bị:

• Trong cửa sổ “Devices & networks”, chọn “Add new device”.
• Chọn loại CPU S7-1500 phù hợp.
• Chọn mô-đun 6ES7521-1FH00-0AA0 từ danh sách các mô-đun I/O.

Cấu hình phần cứng:

• Kéo thả mô-đun 6ES7521-1FH00-0AA0 vào rack của CPU trong cửa sổ cấu hình phần cứng.
• Thiết lập địa chỉ I/O cho mô-đun.
• Cấu hình các thông số của mô-đun như thời gian trễ, chế độ lọc nhiễu, …

Kết nối mạng:

• Thiết lập kết nối mạng giữa máy tính và CPU S7-1500.
• Kiểm tra kết nối bằng cách ping địa chỉ IP của CPU.

5. Cách lập trình sản phẩm

Tạo chương trình:

• Trong cửa sổ “Program blocks”, tạo một khối chương trình mới (ví dụ: OB1, FC, FB).
• Chọn ngôn ngữ lập trình phù hợp (ví dụ: LAD, FBD, SCL).

Truy cập đầu vào:

• Sử dụng các biến đầu vào (I) để đọc giá trị từ các kênh đầu vào của mô-đun.
• Ví dụ: Để đọc giá trị của kênh đầu vào số 0, sử dụng biến I0.0.

Xử lý logic:

• Viết các câu lệnh logic để xử lý các tín hiệu đầu vào.
• Ví dụ: Sử dụng các lệnh AND, OR, NOT, … để thực hiện các phép toán logic.

Ghi đầu ra:

• Sử dụng các biến đầu ra (Q) để điều khiển các thiết bị ngoại vi.
• Ví dụ: Để bật một đầu ra số, gán giá trị TRUE cho biến Q tương ứng.

Tải chương trình:

• Kết nối máy tính với CPU S7-1500.
• Chọn “Download to device” để tải chương trình xuống CPU.

Kiểm tra và gỡ lỗi:

• Chạy chương trình và kiểm tra hoạt động của hệ thống.
• Sử dụng các công cụ gỡ lỗi của TIA Portal để tìm và sửa lỗi.

Ví dụ:

Dưới đây là một ví dụ đơn giản về chương trình LAD để đọc giá trị của hai kênh đầu vào (I0.0 và I0.1) và bật một đầu ra (Q0.0) nếu cả hai đầu vào đều ở mức cao (TRUE):

Network 1:
  I0.0 ---| |--
           |
  I0.1 ---| |--
           |
          ---|/|---(Q0.0)

6. Khắc phục một số lỗi thường gặp

Lỗi mất kết nối:

• Kiểm tra kết nối bus hệ thống giữa mô-đun và CPU.
• Kiểm tra cáp kết nối và đảm bảo rằng chúng được cắm chắc chắn.
• Kiểm tra nguồn cấp cho mô-đun.

Lỗi đầu vào:

• Kiểm tra đấu dây tín hiệu đầu vào.
• Kiểm tra thiết bị ngoại vi (cảm biến, công tắc, …) xem có hoạt động bình thường không.
• Kiểm tra cấu hình của mô-đun trong TIA Portal.

Lỗi chẩn đoán:

• Kiểm tra đèn LED báo lỗi trên mô-đun.
• Sử dụng TIA Portal để đọc thông tin chẩn đoán chi tiết.
• Tham khảo tài liệu hướng dẫn của Siemens để xác định nguyên nhân và cách khắc phục.

Lỗi phần mềm:

• Kiểm tra phiên bản phần mềm TIA Portal và firmware của CPU.
• Cập nhật phần mềm và firmware lên phiên bản mới nhất (nếu có).
• Kiểm tra lại chương trình và sửa lỗi (nếu có).

7. Liên hệ thanhthienphu.vn để được tư vấn

• Hotline: 08.12.77.88.99
• Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh
• Website: thanhthienphu.vn

Tại sao nên chọn thanhthienphu.vn?

• Sản phẩm chính hãng: Chúng tôi cam kết cung cấp sản phẩm Siemens chính hãng, đầy đủ CO, CQ.
• Giá cả cạnh tranh: Chúng tôi luôn nỗ lực mang đến cho khách hàng mức giá tốt nhất thị trường.
• Dịch vụ chuyên nghiệp: Đội ngũ kỹ thuật viên giàu kinh nghiệm của chúng tôi luôn sẵn sàng tư vấn, hỗ trợ khách hàng trong suốt quá trình sử dụng sản phẩm.
• Giao hàng nhanh chóng: Chúng tôi có hệ thống kho hàng rộng khắp, đảm bảo giao hàng nhanh chóng và đúng hẹn.
• Hậu mãi chu đáo: Chúng tôi cam kết bảo hành sản phẩm theo đúng chính sách của nhà sản xuất và hỗ trợ kỹ thuật trọn đời.
• Đa dạng sản phẩm, giải pháp: Cung cấp đầy đủ các dòng sản phẩm tự động hóa, đáp ứng toàn diện nhu cầu.
• Uy tín, kinh nghiệm: Nhiều năm kinh nghiệm trong lĩnh vực, đối tác tin cậy của nhiều doanh nghiệp.

Hãy để thanhthienphu.vn giúp bạn biến những ý tưởng tự động hóa thành hiện thực!
