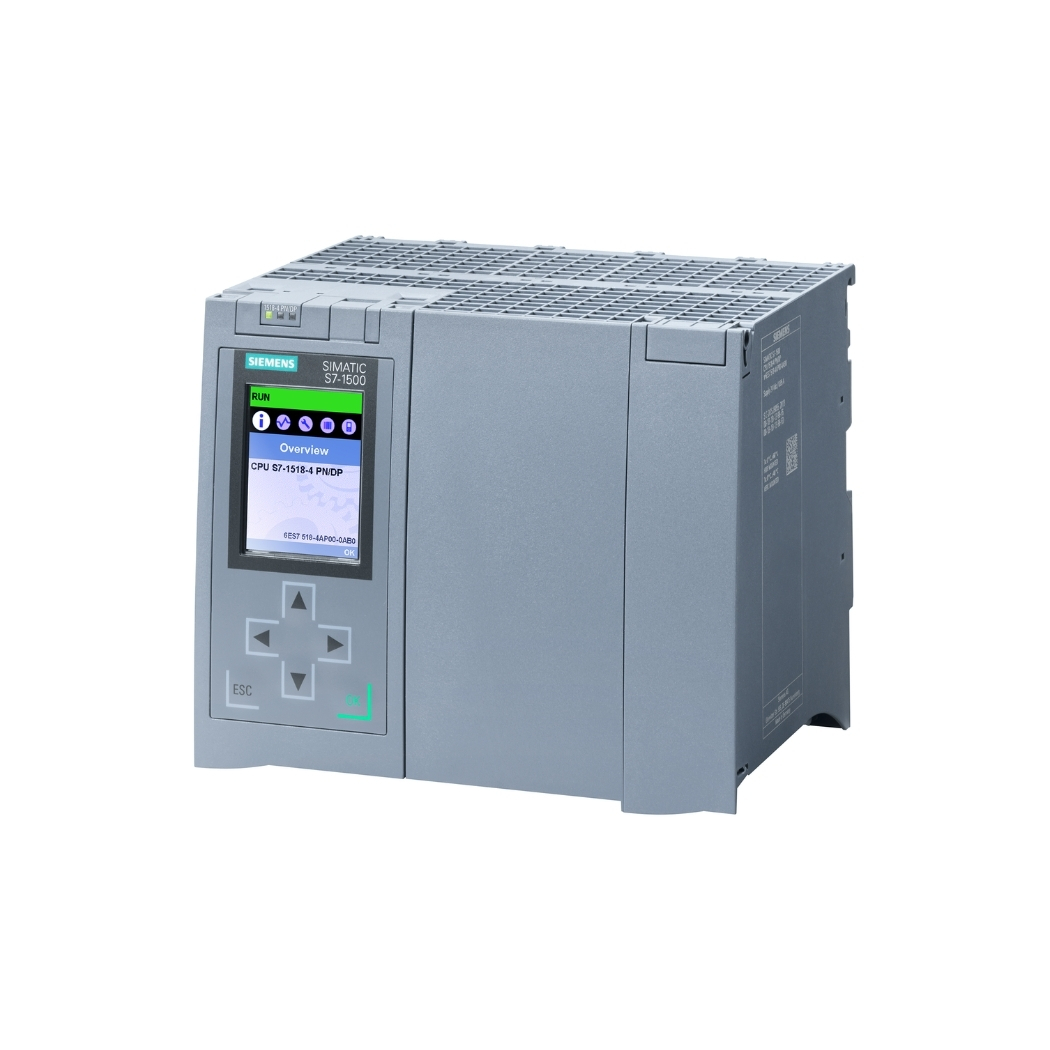

6ES7518-4AP00-3AB0 CPU 1518-4 PN/DP ODK S7-1500

6ES7518-4AP00-3AB0 CPU 1518-4 PN/DP ODK S7-1500, bộ xử lý trung tâm mạnh mẽ cho hệ thống tự động hóa của Siemens, mang đến hiệu suất vượt trội và khả năng kết nối đa dạng, là giải pháp lý tưởng để nâng tầm dây chuyền sản xuất của bạn.

thanhthienphu.vn tự hào cung cấp sản phẩm chính hãng, hỗ trợ kỹ thuật tận tình, giúp bạn tối ưu hóa quy trình, gia tăng lợi nhuận và kiến tạo tương lai tự động hóa vững bền.

1. Thông Tin Chi Tiết Về 6ES7518-4AP00-3AB0 CPU 1518-4 PN/DP ODK S7-1500

2. Cấu Tạo Của 6ES7518-4AP00-3AB0 CPU 1518-4 PN/DP ODK S7-1500

• Khối xử lý trung tâm (CPU): Đây là bộ não của hệ thống, chịu trách nhiệm thực hiện các lệnh chương trình, xử lý dữ liệu và điều khiển các hoạt động của toàn bộ hệ thống.
• Bộ nhớ: 6ES7518-4AP00-3AB0 có bộ nhớ chương trình lớn (13 MB) và bộ nhớ dữ liệu rộng rãi (50 MB), cho phép lưu trữ các chương trình điều khiển phức tạp và lượng lớn dữ liệu.
• Khe cắm thẻ nhớ: CPU 1518-4 PN/DP ODK có khe cắm thẻ nhớ SIMATIC Memory Card, cho phép mở rộng bộ nhớ chương trình và dữ liệu, cũng như lưu trữ các bản sao lưu chương trình và dữ liệu cấu hình.
• Màn hình hiển thị: Màn hình hiển thị tích hợp trên CPU cung cấp thông tin trạng thái hoạt động của hệ thống, các thông báo lỗi và các thông tin chẩn đoán, giúp người vận hành dễ dàng theo dõi và kiểm soát hệ thống.
• Các cổng kết nối: CPU có các cổng kết nối cho nguồn cấp, các mô-đun I/O và các thiết bị ngoại vi khác.
• Vỏ bảo vệ: Vỏ của CPU được làm từ vật liệu chất lượng cao, có khả năng chống chịu va đập, rung động và các tác động từ môi trường bên ngoài. Thiết kế vỏ cũng đảm bảo khả năng tản nhiệt tốt, giúp CPU hoạt động ổn định trong thời gian dài.

3. Các Tính Năng Chính Của 6ES7518-4AP00-3AB0 CPU 1518-4 PN/DP ODK S7-1500

Hiệu suất xử lý vượt trội:

• Với bộ vi xử lý mạnh mẽ và kiến trúc tiên tiến, CPU 1518-4 PN/DP ODK cung cấp hiệu suất xử lý vượt trội so với các thế hệ PLC trước đây.
• Thời gian xử lý lệnh cực nhanh (1 ns cho lệnh bit, 2 ns cho lệnh từ, 4 ns cho lệnh số thực) giúp tối ưu hóa các quy trình điều khiển, giảm thời gian chu kỳ và tăng năng suất.
• Khả năng xử lý đa nhiệm cho phép thực hiện đồng thời nhiều tác vụ khác nhau mà không ảnh hưởng đến hiệu suất tổng thể của hệ thống.

Khả năng kết nối đa dạng:

• Tích hợp sẵn các giao diện truyền thông PROFINET và PROFIBUS DP, CPU 1518-4 PN/DP ODK cho phép kết nối dễ dàng với các thiết bị khác trong hệ thống tự động hóa.
• Hỗ trợ nhiều giao thức truyền thông khác nhau, bao gồm TCP/IP, UDP, ISO-on-TCP, S7 communication, và OPC UA, đảm bảo khả năng tương thích với các hệ thống và thiết bị khác nhau.

Tính năng bảo mật tiên tiến:

• Bảo vệ quyền truy cập vào CPU và chương trình điều khiển bằng mật khẩu và các cấp độ bảo mật khác nhau.
• Tích hợp tường lửa để bảo vệ hệ thống khỏi các truy cập trái phép từ mạng bên ngoài.
• Hỗ trợ VPN (Virtual Private Network) để tạo kết nối an toàn giữa các hệ thống từ xa.
• Kiểm tra tính toàn vẹn của chương trình và dữ liệu để phát hiện và ngăn chặn các thay đổi trái phép.

Hỗ trợ ODK (Open Development Kit):

• Cho phép các nhà phát triển tạo ra các ứng dụng tùy chỉnh chạy trên CPU, mở rộng khả năng của hệ thống và đáp ứng các yêu cầu đặc thù của từng ứng dụng.
• Cung cấp các công cụ và tài liệu hướng dẫn chi tiết để hỗ trợ quá trình phát triển ứng dụng

Tích hợp Web server:

• Cho phép người dùng truy cập và giám sát hệ thống từ xa thông qua trình duyệt web.
• Cung cấp giao diện người dùng trực quan, hiển thị thông tin trạng thái hoạt động, các thông báo lỗi và các dữ liệu quá trình.

4. Hướng Dẫn Kết Nối 6ES7518-4AP00-3AB0 Với Phần Mềm

Chuẩn bị:

Phần cứng:

• CPU 6ES7518-4AP00-3AB0
• Máy tính cài đặt phần mềm TIA Portal (phiên bản phù hợp với CPU)
• Cáp Ethernet (RJ45)
• Nguồn cấp 24V DC cho CPU

Phần mềm:

• TIA Portal (đã cài đặt và kích hoạt bản quyền)
• Driver cho card mạng Ethernet trên máy tính (nếu cần)

Kết nối phần cứng:

• Cấp nguồn 24V DC cho CPU.
• Kết nối cáp Ethernet từ cổng PROFINET trên CPU (cổng X1 P1 R hoặc X1 P2 R) đến cổng Ethernet trên máy tính.
• Đảm bảo rằng CPU và máy tính được kết nối vào cùng một mạng (cùng dải địa chỉ IP).

5. Cách Lập Trình 6ES7518-4AP00-3AB0 CPU 1518-4 PN/DP ODK S7-1500

Tạo dự án mới trong TIA Portal:

• Mở TIA Portal và chọn “Create new project”.
• Nhập tên dự án và đường dẫn lưu trữ.
• Chọn loại CPU là “CPU 1518-4 PN/DP ODK” và phiên bản firmware tương ứng.
• Chọn ngôn ngữ lập trình mặc định (ví dụ: LAD).

Cấu hình phần cứng:

• Trong cửa sổ dự án, chọn “Devices & networks”.
• Thêm CPU 1518-4 PN/DP ODK vào cấu hình phần cứng.
• Thêm các mô-đun I/O, mô-đun truyền thông và các thiết bị khác vào cấu hình (nếu có).
• Cấu hình địa chỉ I/O và các thông số truyền thông cho các thiết bị.

Tạo chương trình:

• Trong cửa sổ dự án, chọn “Program blocks” -> “Add new block”.
• Chọn loại khối chương trình (ví dụ: Organization Block (OB), Function Block (FB), Function (FC), Data Block (DB)).
• Chọn ngôn ngữ lập trình cho khối chương trình.
• Viết chương trình điều khiển bằng ngôn ngữ đã chọn.
• Sử dụng các thư viện có sẵn trong TIA Portal để đơn giản hóa quá trình lập trình (ví dụ: thư viện Motion Control, thư viện PID Control).

Biên dịch chương trình:

• Sau khi viết xong chương trình, chọn “Compile” để biên dịch chương trình.
• TIA Portal sẽ kiểm tra lỗi cú pháp và logic trong chương trình.
• Nếu có lỗi, TIA Portal sẽ hiển thị thông báo lỗi và hướng dẫn sửa lỗi.

Tải chương trình xuống CPU:

• Đảm bảo rằng máy tính đã kết nối với CPU (xem hướng dẫn ở mục trước).
• Chọn “Download to device” để tải chương trình xuống CPU.
• TIA Portal sẽ chuyển đổi chương trình thành mã máy và tải xuống bộ nhớ của CPU.

Kiểm tra và gỡ lỗi chương trình:

• Sau khi tải chương trình xuống, bạn có thể chuyển CPU sang chế độ RUN để chạy chương trình.
• Sử dụng các công cụ giám sát và gỡ lỗi trong TIA Portal để theo dõi hoạt động của chương trình và phát hiện lỗi.

6. Khắc Phục Một Số Lỗi Thường Gặp Với 6ES7518-4AP00-3AB0

Lỗi đèn LED SF (System Fault) sáng đỏ:

Nguyên nhân:

Có thể do lỗi phần cứng (ví dụ: lỗi mô-đun I/O, lỗi nguồn), lỗi chương trình (ví dụ: lỗi chia cho 0, lỗi truy cập bộ nhớ), hoặc lỗi cấu hình.

Khắc phục:

• Kiểm tra màn hình hiển thị trên CPU hoặc sử dụng TIA Portal để xem mã lỗi chi tiết.
• Kiểm tra kết nối của các mô-đun I/O và đảm bảo rằng chúng được cấp nguồn đầy đủ.
• Kiểm tra chương trình và sửa các lỗi logic hoặc cú pháp.
• Kiểm tra cấu hình phần cứng và đảm bảo rằng nó phù hợp với thực tế.
• Nếu không tự khắc phục được, hãy liên hệ với bộ phận hỗ trợ kỹ thuật của thanhthienphu.vn.

Lỗi đèn LED BF (Bus Fault) sáng đỏ:

Nguyên nhân:

Có thể do lỗi truyền thông trên mạng PROFINET hoặc PROFIBUS DP (ví dụ: cáp bị hỏng, địa chỉ trùng lặp, cấu hình sai).

Khắc phục:

• Kiểm tra cáp mạng và đảm bảo rằng chúng được kết nối chắc chắn.
• Kiểm tra địa chỉ của các thiết bị trên mạng và đảm bảo rằng không có địa chỉ trùng lặp.
• Kiểm tra cấu hình mạng trong TIA Portal và đảm bảo rằng nó phù hợp với thực tế.
• Sử dụng các công cụ chẩn đoán mạng trong TIA Portal để kiểm tra trạng thái truyền thông.

Lỗi đèn LED MAINT (Maintenance) sáng vàng:

Nguyên nhân:

Thường không phải là lỗi nghiêm trọng, mà là cảnh báo về một vấn đề cần được chú ý (ví dụ: pin yếu, thẻ nhớ gần đầy, cần bảo trì).

Khắc phục:

• Kiểm tra màn hình hiển thị trên CPU hoặc sử dụng TIA Portal để xem thông báo chi tiết.
• Thực hiện các hành động cần thiết theo hướng dẫn trong thông báo (ví dụ: thay pin, xóa bớt dữ liệu trên thẻ nhớ, lên lịch bảo trì).

Lỗi không kết nối được với CPU:

Nguyên nhân:

Có thể do địa chỉ IP không đúng, tường lửa chặn kết nối, cáp mạng bị hỏng, hoặc driver card mạng bị lỗi.

Khắc phục:

• Kiểm tra địa chỉ IP của CPU và máy tính, đảm bảo rằng chúng cùng dải mạng.
• Tắt tạm thời tường lửa trên máy tính để kiểm tra.
• Kiểm tra cáp mạng và thử thay cáp khác.
• Cập nhật driver cho card mạng trên máy tính.

Lỗi chương trình không chạy hoặc chạy không đúng:

Nguyên nhân:

Có thể do lỗi logic trong chương trình, lỗi cấu hình, hoặc lỗi dữ liệu.

Khắc phục:

• Sử dụng các công cụ giám sát và gỡ lỗi trong TIA Portal để kiểm tra chương trình.
• Kiểm tra lại cấu hình và đảm bảo rằng nó phù hợp với chương trình.
• Kiểm tra dữ liệu đầu vào và đầu ra của chương trình.
