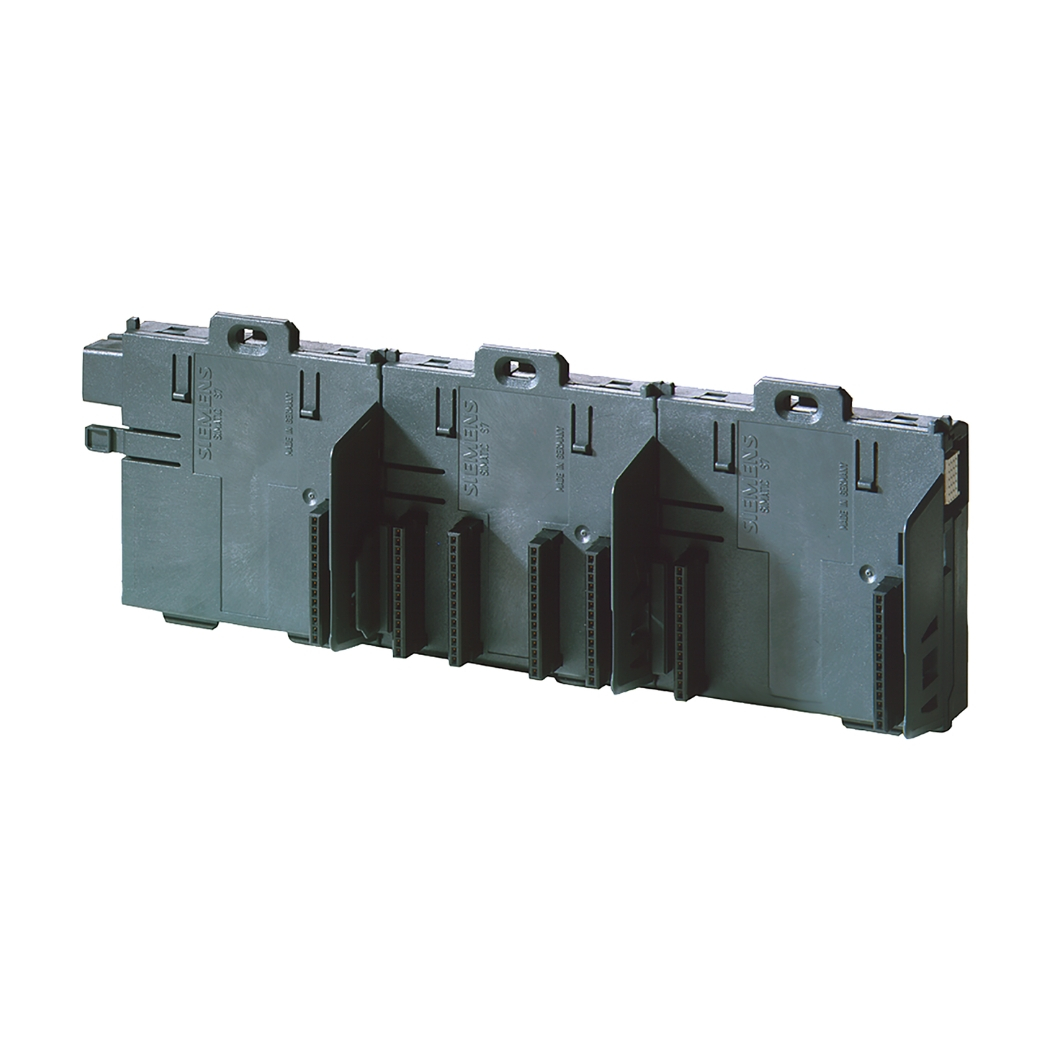

6ES7195-7HD10-0XA0 Bus module ET 200M, cửa ngõ kết nối mạnh mẽ cho hệ thống ET 200M, mở ra kỷ nguyên mới cho tự động hóa công nghiệp.
thanhthienphu.vn mang đến giải pháp tối ưu, giúp nâng tầm hiệu suất và độ tin cậy cho mọi quy trình sản xuất của bạn, loại bỏ hoàn toàn nỗi lo về thiết bị lỗi thời, kém hiệu quả.
1. Thông Tin Chi Tiết Về 6ES7195-7HD10-0XA0 Bus Module ET 200M
| Đặc tính kỹ thuật | Chi tiết |
|---|---|
| Mã sản phẩm | 6ES7195-7HD10-0XA0 |
| Loại sản phẩm | Bus module (Module giao tiếp) cho hệ thống ET 200M |
| Dòng sản phẩm | SIMATIC DP, ET 200M |
| Giao thức truyền thông | PROFIBUS DP |
| Tốc độ truyền thông | 9.6 kbit/s đến 12 Mbit/s |
| Số lượng module I/O tối đa | Lên đến 12 module I/O |
| Khoảng cách truyền tối đa | Phụ thuộc vào tốc độ truyền và loại cáp PROFIBUS (ví dụ: 100m với cáp chuẩn ở tốc độ 12 Mbit/s, có thể mở rộng với repeater) |
| Nguồn cấp | 24 V DC |
| Dòng tiêu thụ | Tùy thuộc vào cấu hình hệ thống và số lượng module I/O |
| Nhiệt độ hoạt động | 0°C đến 60°C |
| Độ ẩm hoạt động | 5% đến 95% không ngưng tụ |
| Tiêu chuẩn bảo vệ | IP20 |
| Kích thước (W x H x D) | 40 mm x 125 mm x 120 mm (có thể thay đổi tùy phiên bản) |
| Trọng lượng | Khoảng 200g (có thể thay đổi tùy phiên bản) |
| Chứng chỉ | CE, UL, cULus, FM, ATEX (tùy phiên bản và ứng dụng) |
| Chức năng chẩn đoán | Tích hợp chức năng chẩn đoán lỗi, đèn LED báo trạng thái |
| Cấu hình | Sử dụng phần mềm STEP 7 (TIA Portal) hoặc COM PROFIBUS |
2. Cấu Tạo 6ES7195-7HD10-0XA0
- Vỏ bảo vệ: Chế tạo từ vật liệu nhựa cao cấp, có khả năng chống va đập, chống bụi và chống ẩm theo tiêu chuẩn IP20. Vỏ bảo vệ giúp bảo vệ các linh kiện bên trong khỏi tác động của môi trường bên ngoài.
- Cổng kết nối PROFIBUS DP: Sử dụng đầu nối 9 chân D-sub tiêu chuẩn, đảm bảo kết nối chắc chắn và tin cậy với mạng PROFIBUS DP.
- Các đèn LED báo trạng thái: Hiển thị trạng thái hoạt động của module (nguồn, lỗi, truyền thông), giúp người dùng dễ dàng theo dõi và chẩn đoán.
- Khối đầu cuối (Terminal Block): Dùng để kết nối dây nguồn và các tín hiệu I/O (nếu có). Thiết kế dạng ốc vít hoặc kẹp lò xo giúp việc đấu dây dễ dàng và nhanh chóng.
- Bảng mạch điện tử (PCB): Chứa các linh kiện điện tử quan trọng như vi xử lý, bộ nhớ, chip giao tiếp PROFIBUS, các mạch bảo vệ.
- Khe cắm module I/O: Cho phép kết nối với các module I/O mở rộng của hệ thống ET 200M.
- Gá lắp DIN rail: Giúp module dễ dàng được gắn trên thanh ray DIN trong tủ điện.
3. Các Tính Năng Chính Của Sản Phẩm 6ES7195-7HD10-0XA0
- Giao tiếp PROFIBUS DP tốc độ cao: Hỗ trợ tốc độ truyền dữ liệu lên đến 12 Mbit/s, đảm bảo truyền dữ liệu nhanh chóng và chính xác giữa PLC và các thiết bị I/O.
- Hỗ trợ nhiều cấu hình mạng: Cho phép kết nối theo cấu hình bus, cấu hình vòng (redundancy) hoặc kết hợp, tăng tính linh hoạt và độ tin cậy của hệ thống.
- Khả năng mở rộng: Có thể kết nối lên đến 12 module I/O, đáp ứng nhu cầu mở rộng của hệ thống.
- Chức năng chẩn đoán: Tích hợp các chức năng chẩn đoán lỗi, giúp người dùng nhanh chóng phát hiện và khắc phục sự cố, giảm thời gian dừng máy. Các thông tin chẩn đoán có thể được đọc qua PROFIBUS DP hoặc hiển thị trực tiếp trên các đèn LED của module.
- Hỗ trợ Hot Swapping: Cho phép thay thế module I/O mà không cần tắt nguồn hệ thống, giảm thiểu thời gian gián đoạn sản xuất. Tính năng này đặc biệt hữu ích trong các ứng dụng yêu cầu tính sẵn sàng cao.
- Tương thích với nhiều loại module I/O: Hỗ trợ nhiều loại module I/O khác nhau của hệ thống ET 200M, bao gồm module digital input/output, analog input/output, module chức năng đặc biệt.
- Dễ dàng cấu hình và lập trình: Sử dụng phần mềm STEP 7 (TIA Portal) hoặc COM PROFIBUS, giao diện trực quan, dễ sử dụng.
- Độ tin cậy: Đảm bảo truyền thông tin ổn định.
4. Hướng Dẫn Kết Nối 6ES7195-7HD10-0XA0 Với Phần Mềm
Bước 1: Chuẩn bị phần cứng và phần mềm
- Module 6ES7195-7HD10-0XA0.
- Cáp PROFIBUS DP và đầu nối 9 chân D-sub.
- Nguồn cấp 24V DC.
- Phần mềm STEP 7 (TIA Portal) hoặc COM PROFIBUS.
- Tệp GSD (General Station Description) của module 6ES7195-7HD10-0XA0 (có thể tải về từ trang web của Siemens).
Bước 2: Kết nối phần cứng
- Gắn module 6ES7195-7HD10-0XA0 lên thanh ray DIN trong tủ điện.
- Kết nối cáp PROFIBUS DP vào cổng PROFIBUS DP của module.
- Kết nối nguồn 24V DC vào khối đầu cuối của module.
- Kết nối các module I/O (nếu có) vào các khe cắm tương ứng trên module.
Bước 3: Cài đặt phần mềm và tệp GSD
- Cài đặt phần mềm STEP 7 (TIA Portal) hoặc COM PROFIBUS trên máy tính.
- Import tệp GSD của module 6ES7195-7HD10-0XA0 vào phần mềm.
Bước 4: Cấu hình phần cứng trong phần mềm
- Tạo một project mới trong STEP 7 (TIA Portal) hoặc COM PROFIBUS.
- Thêm module 6ES7195-7HD10-0XA0 vào cấu hình phần cứng của project.
- Thiết lập địa chỉ PROFIBUS cho module (thông thường được gán bằng các công tắc DIP trên module).
- Thêm các module I/O (nếu có) vào cấu hình phần cứng và gán địa chỉ I/O cho chúng.
Bước 5: Lập Trình và Download
- Sau khi hoàn thành viết mã cho hệ thống điều khiển trong TIA Portal, bạn cần download cấu hình phần cứng xuống PLC
Bước 6: Kiểm tra kết nối
- Sử dụng chức năng chẩn đoán của phần mềm để kiểm tra kết nối giữa PLC và module 6ES7195-7HD10-0XA0.
- Kiểm tra trạng thái của các đèn LED trên module để đảm bảo module hoạt động bình thường.
5. Cách Lập Trình 6ES7195-7HD10-0XA0
Việc lập trình cho 6ES7195-7HD10-0XA0 không trực tiếp thực hiện trên module này mà thông qua PLC trung tâm (ví dụ: S7-300, S7-400, S7-1500) được kết nối với nó qua mạng PROFIBUS DP. Dưới đây là các bước cơ bản:
Xác định yêu cầu điều khiển:
- Liệt kê các tín hiệu đầu vào (input) từ các cảm biến, công tắc, v.v.
- Liệt kê các tín hiệu đầu ra (output) để điều khiển các cơ cấu chấp hành như van, động cơ, đèn báo, v.v.
- Xác định các logic điều khiển, các thuật toán xử lý, các yêu cầu về thời gian đáp ứng, v.v.
Chọn module I/O phù hợp:
Dựa trên số lượng và loại tín hiệu I/O, chọn các module I/O phù hợp để kết nối với 6ES7195-7HD10-0XA0. Ví dụ: module digital input, module digital output, module analog input, module analog output, v.v.
Lập trình trong STEP 7 (TIA Portal):
- Mở project đã tạo và cấu hình phần cứng (như đã hướng dẫn ở phần trước).
- Sử dụng các khối hàm (function blocks), các hàm (functions), các biến (variables) và các kiểu dữ liệu (data types) để viết chương trình điều khiển.
- Sử dụng các ngôn ngữ lập trình như Ladder Diagram (LAD), Function Block Diagram (FBD), Statement List (STL), Structured Control Language (SCL) để viết logic điều khiển.
- Gán địa chỉ I/O cho các biến đầu vào và đầu ra, tương ứng với địa chỉ của các module I/O đã được cấu hình.
Ví dụ:
Giả sử bạn có một hệ thống ET 200M với module 6ES7195-7HD10-0XA0 và một module digital input (DI) 16 kênh (ví dụ: 6ES7131-4BD01-0AA0) và một module digital output (DO) 16 kênh (ví dụ: 6ES7132-4BD01-0AA0). Bạn muốn điều khiển một động cơ (kết nối với đầu ra Q0.0 của module DO) khi một nút nhấn (kết nối với đầu vào I0.0 của module DI) được nhấn.
Trong STEP 7 (TIA Portal), bạn có thể viết chương trình Ladder Diagram (LAD) như sau:
Network 1: Điều khiển động cơ
----| I0.0 |--------------------------------( Q0.0 )----
Trong đó:
I0.0 là địa chỉ của tín hiệu đầu vào từ nút nhấn.
Q0.0 là địa chỉ của tín hiệu đầu ra điều khiển động cơ.
Biên dịch và nạp chương trình:
- Sau khi viết xong chương trình, bạn cần biên dịch (compile) để kiểm tra lỗi cú pháp và logic.
- Nếu không có lỗi, bạn có thể nạp (download) chương trình xuống PLC trung tâm.
Kiểm tra và hiệu chỉnh:
- Chạy thử chương trình và kiểm tra xem hệ thống có hoạt động đúng như yêu cầu không.
- Nếu có lỗi hoặc cần điều chỉnh, bạn có thể sửa đổi chương trình và nạp lại.
6. Khắc Phục Một Số Lỗi Thường Gặp Với 6ES7195-7HD10-0XA0
| Lỗi | Nguyên nhân | Cách khắc phục |
|---|---|---|
| Đèn LED “BF” (Bus Fault) sáng hoặc nhấp nháy | Lỗi kết nối PROFIBUS DP, địa chỉ PROFIBUS không đúng, cáp bị hỏng, đầu nối lỏng, nhiễu điện từ. | Kiểm tra cáp PROFIBUS DP và đầu nối, đảm bảo kết nối chắc chắn. Kiểm tra địa chỉ PROFIBUS của module và các thiết bị khác trên mạng. Sử dụng cáp PROFIBUS DP có chống nhiễu. Đặt điện trở cuối mạng (terminator) ở hai đầu của mạng PROFIBUS DP. Kiểm tra và loại bỏ các nguồn gây nhiễu điện từ. |
| Đèn LED “SF” (System Fault) sáng | Lỗi nội bộ module, lỗi cấu hình phần cứng, lỗi nguồn cấp. | Kiểm tra nguồn cấp 24V DC, đảm bảo đủ điện áp và dòng điện. Kiểm tra cấu hình phần cứng trong phần mềm, đảm bảo đúng loại module và địa chỉ. Thử thay thế module bằng một module khác (nếu có). |
| Đèn LED “MAINT” (Maintenance) sáng | Cảnh báo bảo trì, có thể do module đã hoạt động quá thời gian quy định hoặc có lỗi nhẹ. | Kiểm tra thông tin chẩn đoán trong phần mềm để biết chi tiết lỗi. Thực hiện bảo trì theo hướng dẫn của nhà sản xuất. |
| Không truyền thông được với module | Địa chỉ PROFIBUS không đúng, cấu hình phần cứng không chính xác, lỗi phần mềm. | Kiểm tra địa chỉ PROFIBUS của module. Kiểm tra cấu hình phần cứng trong phần mềm, đảm bảo đúng loại module và địa chỉ. Khởi động lại PLC và máy tính. Cài đặt lại phần mềm (nếu cần). |
| Module I/O không hoạt động | Lỗi kết nối giữa module 6ES7195-7HD10-0XA0 và module I/O, lỗi module I/O, cấu hình I/O không chính xác. | Kiểm tra kết nối giữa module 6ES7195-7HD10-0XA0 và module I/O, đảm bảo cắm đúng khe cắm và chắc chắn. Kiểm tra cấu hình I/O trong phần mềm, đảm bảo đúng loại module và địa chỉ. Kiểm tra trạng thái của module I/O (đèn LED, thông tin chẩn đoán). Thử thay thế module I/O bằng một module khác (nếu có). |
| Dữ liệu truyền không chính xác | Nhiễu điện từ, cáp PROFIBUS DP quá dài, tốc độ truyền quá cao. | Sử dụng cáp PROFIBUS DP có chống nhiễu. Giảm chiều dài cáp PROFIBUS DP. Giảm tốc độ truyền PROFIBUS DP (nếu có thể). |
| Báo lỗi “Configuration error” | Lỗi sai, hoặc thiếu sót trong file GSD, thông số truyền thông sai. | Cài lại file GSD, kiểm tra thông số truyền thông. |
7. Liên Hệ thanhthienphu.vn Để Được Tư Vấn
Nếu bạn đang tìm kiếm một giải pháp kết nối tin cậy, hiệu quả và linh hoạt cho hệ thống tự động hóa của mình, 6ES7195-7HD10-0XA0 Bus module ET 200M chính là lựa chọn hoàn hảo. Và để sở hữu sản phẩm chính hãng, chất lượng với giá cả cạnh tranh nhất, cùng dịch vụ hỗ trợ kỹ thuật tận tâm, hãy liên hệ ngay với thanhthienphu.vn.
Tại sao nên chọn thanhthienphu.vn?
- Sản phẩm chính hãng: thanhthienphu.vn cam kết cung cấp sản phẩm 6ES7195-7HD10-0XA0 chính hãng Siemens, đầy đủ giấy tờ chứng nhận nguồn gốc xuất xứ (CO), chất lượng (CQ).
- Giá cả cạnh tranh: thanhthienphu.vn luôn nỗ lực mang đến cho khách hàng mức giá tốt nhất trên thị trường, cùng nhiều chương trình ưu đãi hấp dẫn.
- Dịch vụ hỗ trợ kỹ thuật chuyên nghiệp: Đội ngũ kỹ sư giàu kinh nghiệm của thanhthienphu.vn luôn sẵn sàng hỗ trợ bạn trong việc lựa chọn sản phẩm, cấu hình, lắp đặt, lập trình và khắc phục sự cố. Chúng tôi cung cấp dịch vụ tư vấn miễn phí, hỗ trợ kỹ thuật 24/7, đảm bảo hệ thống của bạn hoạt động ổn định và hiệu quả.
- Giao hàng nhanh chóng: thanhthienphu.vn có hệ thống kho hàng rộng khắp, đảm bảo giao hàng nhanh chóng, đúng hẹn trên toàn quốc.
- Chính sách bảo hành uy tín: thanhthienphu.vn áp dụng chính sách bảo hành chính hãng Siemens cho sản phẩm 6ES7195-7HD10-0XA0, mang đến sự an tâm tuyệt đối cho khách hàng.
Đừng chần chừ nữa! Hãy liên hệ ngay với thanhthienphu.vn để được tư vấn và trải nghiệm những lợi ích tuyệt vời mà 6ES7195-7HD10-0XA0 mang lại:
- Hotline: 08.12.77.88.99
- Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh.
- Website: thanhthienphu.vn
thanhthienphu.vn – Đối tác tin cậy của bạn trên con đường chinh phục tự động hóa!
