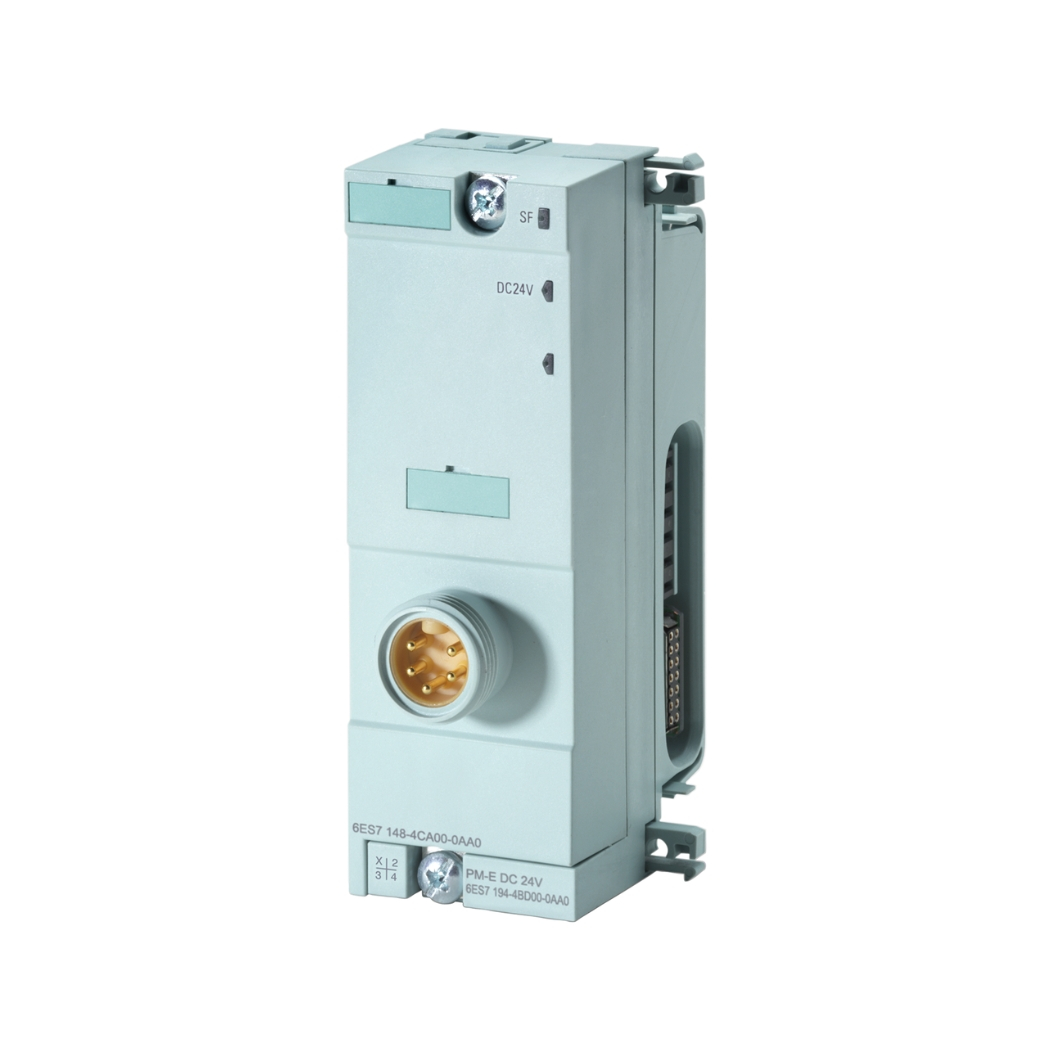

6ES7194-4BD00-0AA0 Đầu Nối Mô đun ET200S: Giải pháp kết nối hoàn hảo cho hệ thống tự động hóa của bạn, nâng tầm hiệu suất và mở ra kỷ nguyên mới cho sản xuất thông minh.
thanhthienphu.vn tự hào mang đến cho bạn thiết bị kết nối tiên tiến, đồng hành cùng bạn trên con đường chinh phục thành công.
1. Thông Tin Chi Tiết Về 6ES7194-4BD00-0AA0 Đầu Nối Mô đun ET200S
| Thông Số Kỹ Thuật | Mô Tả Chi Tiết |
|---|---|
| Mã sản phẩm | 6ES7194-4BD00-0AA0 |
| Dòng sản phẩm | SIMATIC DP, Đầu nối mô-đun cho ET 200S |
| Điện áp cung cấp | 24V DC |
| Dòng điện tiêu thụ | Tùy thuộc vào mô-đun I/O kết nối |
| Giao thức truyền thông | PROFIBUS DP |
| Tốc độ truyền | Lên đến 12 Mbit/s |
| Số lượng mô-đun I/O tối đa | Tùy thuộc vào cấu hình hệ thống |
| Nhiệt độ hoạt động | 0 °C đến 60 °C |
| Độ ẩm hoạt động | 5% đến 95% RH (không ngưng tụ) |
| Kích thước (W x H x D) | 15 mm x 81 mm x 52 mm |
| Trọng lượng | Khoảng 50g |
| Cấp bảo vệ | IP20 |
| Tiêu chuẩn | CE, UL, CSA |
| Xuất xứ | Siemens – Đức |
2. Cấu Tạo Sản Phẩm 6ES7194-4BD00-0AA0 Đầu Nối Mô đun ET200S
Đầu nối mô đun 6ES7194-4BD00-0AA0 được thiết kế với sự tinh giản và tối ưu, bao gồm các thành phần chính:
- Khối kết nối PROFIBUS DP: Nơi kết nối cáp mạng PROFIBUS DP, đảm bảo truyền thông ổn định và tốc độ cao giữa trạm ET200S và bộ điều khiển trung tâm (PLC).
- Đầu nối nguồn: Cung cấp nguồn 24V DC cho các mô-đun I/O, đảm bảo hoạt động liên tục và tin cậy.
- Khối kết nối mô-đun I/O: Giao diện kết nối với các mô-đun I/O khác nhau của ET200S, cho phép truyền dữ liệu và tín hiệu điều khiển.
- Đèn LED báo trạng thái: Hiển thị trạng thái hoạt động của đầu nối và kết nối mạng, giúp dễ dàng theo dõi và chẩn đoán lỗi.
- Cơ chế gài DIN rail: Giúp dễ dàng tháo lắp, tiết kiệm thời gian.
3. Các Tính Năng Chính Của Sản Phẩm 6ES7194-4BD00-0AA0 Đầu Nối Mô đun ET200S
- Kết nối PROFIBUS DP tốc độ cao: Hỗ trợ tốc độ truyền lên đến 12 Mbit/s, đảm bảo truyền dữ liệu nhanh chóng và chính xác, đáp ứng yêu cầu khắt khe của các ứng dụng tự động hóa hiện đại.
- Thiết kế mô-đun hóa: Cho phép dễ dàng lắp đặt, thay thế và mở rộng hệ thống, tiết kiệm thời gian và chi phí.
- Tương thích rộng: Hỗ trợ nhiều loại mô-đun I/O của ET200S, mang đến sự linh hoạt trong lựa chọn cấu hình hệ thống.
- Độ tin cậy cao: Sản phẩm của Siemens, đảm bảo chất lượng và độ bền vượt trội, hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.
- Chẩn đoán lỗi dễ dàng: Đèn LED báo trạng thái giúp nhanh chóng xác định và khắc phục sự cố, giảm thiểu thời gian dừng máy.
4. Hướng Dẫn Kết Nối Sản Phẩm 6ES7194-4BD00-0AA0 Với Phần Mềm
Để kết nối đầu nối mô đun 6ES7194-4BD00-0AA0 với phần mềm, bạn cần thực hiện các bước sau:
Chuẩn bị:
- Phần mềm lập trình: STEP 7 (TIA Portal) hoặc các phần mềm tương thích khác.
- Cáp PROFIBUS DP.
- Đầu nối PROFIBUS DP.
- Nguồn 24VDC
Lắp đặt phần cứng:
- Gắn đầu nối mô đun 6ES7194-4BD00-0AA0 lên thanh DIN rail trong tủ điện.
- Kết nối cáp PROFIBUS DP vào đầu nối PROFIBUS DP trên đầu nối mô đun.
- Kết nối nguồn 24V DC vào đầu nối nguồn.
- Kết nối các mô-đun I/O vào khối kết nối mô-đun I/O.
Cấu hình phần mềm:
- Mở phần mềm lập trình.
- Thêm trạm ET200S vào dự án.
- Chọn đầu nối mô đun 6ES7194-4BD00-0AA0 từ thư viện phần cứng.
- Cấu hình địa chỉ PROFIBUS DP cho đầu nối mô đun.
- Thêm các mô-đun I/O tương ứng vào trạm ET200S.
- Gán địa chỉ I/O cho các mô-đun.
Tải cấu hình xuống PLC:
- Kết nối máy tính với PLC.
- Tải cấu hình phần cứng và chương trình xuống PLC.
5. Khắc Phục Một Số Lỗi Thường Gặp Khi Sử Dụng 6ES7194-4BD00-0AA0
| Lỗi | Nguyên Nhân | Cách Khắc Phục |
|---|---|---|
| Đèn LED báo lỗi mạng (BF) sáng hoặc nhấp nháy | Lỗi kết nối PROFIBUS DP | Kiểm tra cáp PROFIBUS DP, đầu nối, và cấu hình địa chỉ PROFIBUS DP. |
| Đèn LED báo lỗi nguồn (SF) sáng | Lỗi nguồn hoặc mô-đun I/O bị lỗi | Kiểm tra nguồn 24V DC, kiểm tra các mô-đun I/O. |
| Không đọc/ghi được dữ liệu từ mô-đun I/O | Lỗi cấu hình phần mềm hoặc mô-đun I/O bị lỗi | Kiểm tra cấu hình phần mềm, kiểm tra mô-đun I/O. |
| Mất kết nối với trạm ET200S. | Đứt cáp, Lỗi mạng | Kiểm tra kết nối vật lý, kiểm tra tình trạng mạng. |
