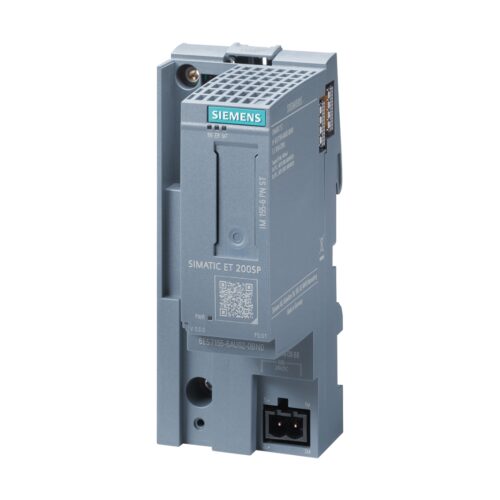

6ES7155-6AA02-0BN0 SIMATIC IM 155-6 PN ST, giải pháp giao diện mạng PROFINET tiên tiến, mở ra kỷ nguyên kết nối vượt trội cho hệ thống tự động hóa của bạn.
Mô-đun giao diện này từ Siemens, hiện đã có mặt tại thanhthienphu.vn, không chỉ nâng cao hiệu suất mà còn đảm bảo tính ổn định và linh hoạt, giúp các kỹ sư và nhà quản lý kỹ thuật tối ưu hóa quy trình sản xuất.
1. Thông Tin Chi Tiết Về 6ES7155-6AA02-0BN0 SIMATIC IM 155-6 PN ST
| Đặc điểm kỹ thuật | Mô tả chi tiết |
|---|---|
| Tên sản phẩm | 6ES7155-6AA02-0BN0 SIMATIC IM 155-6 PN ST |
| Hãng sản xuất | Siemens |
| Dòng sản phẩm | SIMATIC ET 200SP |
| Loại mô-đun | Mô-đun giao diện PROFINET |
| Số lượng cổng PROFINET | 2 (hỗ trợ cấu hình vòng lặp – MRP) |
| Tốc độ truyền thông | 10/100 Mbit/s |
| Số lượng mô-đun I/O tối đa | 64 |
| Khả năng mở rộng | Có thể mở rộng với các mô-đun I/O khác nhau của dòng ET 200SP |
| Nguồn cấp | 24 V DC |
| Dòng tiêu thụ | Khoảng 250 mA (tùy thuộc vào cấu hình) |
| Nhiệt độ hoạt động | -25 °C đến +60 °C (lắp đặt ngang); -25 °C đến +55 °C (lắp đặt dọc) |
| Độ ẩm hoạt động | 5% đến 95% (không ngưng tụ) |
| Cấp bảo vệ | IP20 |
| Kích thước (Rộng x Cao x Sâu) | 50 mm x 117 mm x 74 mm |
| Trọng lượng | Khoảng 160 g |
| Tiêu chuẩn | CE, UL, cULus, EAC, RCM, FM, KC |
| Hỗ trợ các giao thức truyền thông | PROFINET IO, TCP/IP, UDP, SNMP, LLDP, DCP, MRP, MRPD |
| Chức năng chẩn đoán | Tích hợp các chức năng chẩn đoán lỗi, giúp dễ dàng phát hiện và khắc phục sự cố |
| Cấu hình và lập trình | Sử dụng phần mềm TIA Portal của Siemens |
| Giá bán | Liên hệ |

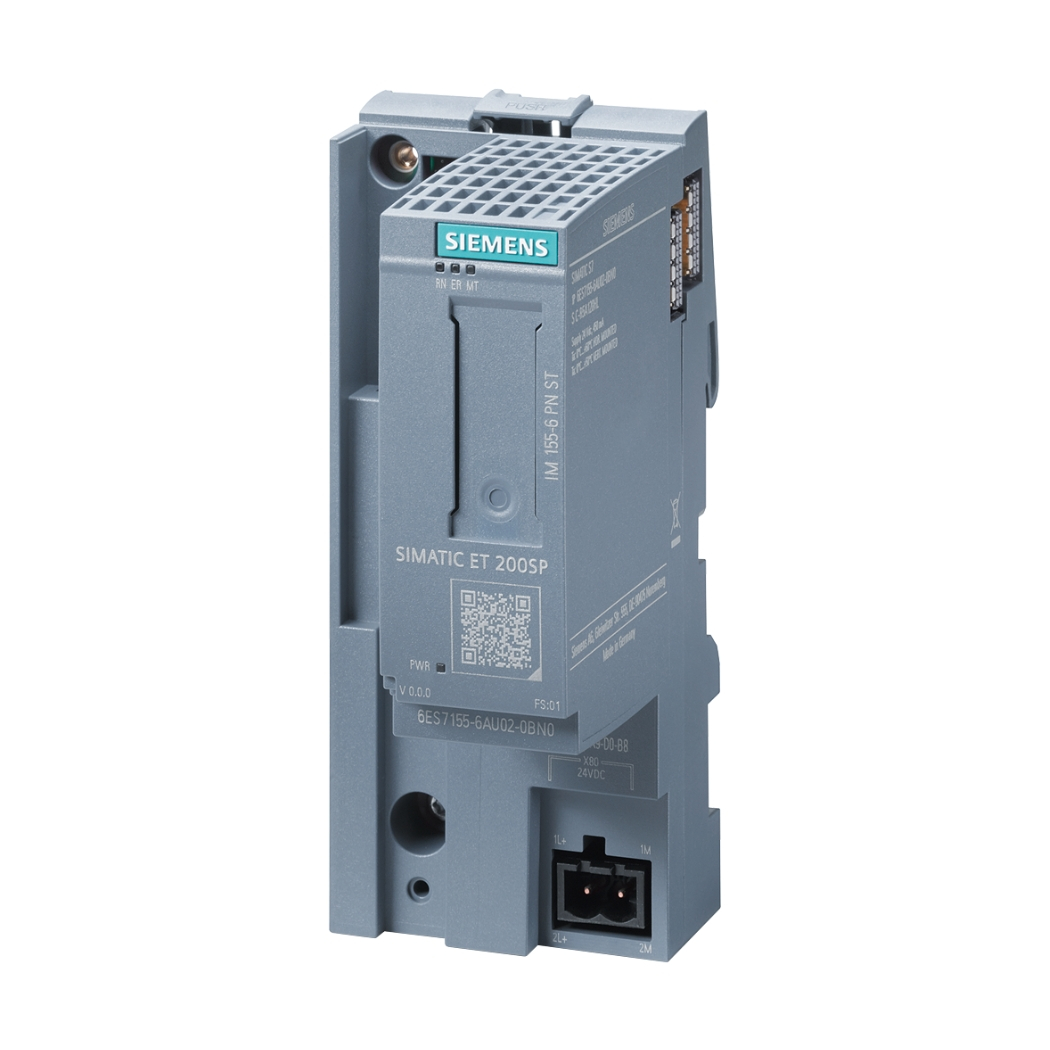

2. Cấu Tạo 6ES7155-6AA02-0BN0 SIMATIC IM 155-6 PN ST
IM 155-6 PN ST được thiết kế dạng mô-đun nhỏ gọn, chắc chắn, dễ dàng lắp đặt trên thanh ray DIN. Cấu tạo của sản phẩm bao gồm các thành phần chính:
- Cổng kết nối PROFINET: Hai cổng RJ45 cho phép kết nối với mạng PROFINET, hỗ trợ cấu hình vòng lặp (MRP) để tăng độ tin cậy của hệ thống.
- Đèn LED báo trạng thái: Các đèn LED hiển thị trạng thái hoạt động của mô-đun, cổng kết nối, và các lỗi (nếu có), giúp người dùng dễ dàng theo dõi và chẩn đoán.
- Khối đầu cuối (Terminal Block): Cho phép kết nối dây tín hiệu và nguồn cấp một cách dễ dàng và an toàn.
- Giao diện kết nối với các mô-đun I/O: Giao diện này cho phép kết nối với các mô-đun I/O khác của dòng ET 200SP, tạo thành một hệ thống I/O phân tán linh hoạt.
- Bộ xử lý: Bộ xử lý tích hợp mạnh mẽ đảm bảo xử lý dữ liệu nhanh chóng và chính xác.
- Vỏ bảo vệ: Được làm tự nhựa cao cấp, có khả năng chống cháy, chống va đập, chống bụi
3. Các Tính Năng Chính Của 6ES7155-6AA02-0BN0 SIMATIC IM 155-6 PN ST
IM 155-6 PN ST không chỉ là một mô-đun giao diện thông thường, mà còn là một “trợ thủ đắc lực” cho các kỹ sư và nhà quản lý kỹ thuật nhờ những tính năng vượt trội:
- Hiệu suất cao: Tốc độ truyền thông lên đến 100 Mbit/s, đáp ứng nhu cầu truyền tải dữ liệu lớn và nhanh chóng trong các ứng dụng tự động hóa hiện đại.
- Khả năng mở rộng linh hoạt: Hỗ trợ lên đến 64 mô-đun I/O, cho phép bạn dễ dàng mở rộng hệ thống khi cần thiết.
- Độ tin cậy cao: Hỗ trợ cấu hình vòng lặp (MRP) giúp hệ thống vẫn hoạt động bình thường ngay cả khi có sự cố đứt cáp mạng.
- Dễ dàng cấu hình và lập trình: Sử dụng phần mềm TIA Portal quen thuộc của Siemens, giúp bạn tiết kiệm thời gian và công sức.
- Chức năng chẩn đoán tích hợp: Giúp bạn nhanh chóng phát hiện và khắc phục sự cố, giảm thiểu thời gian dừng máy.
- Hỗ trợ nhiều giao thức truyền thông: PROFINET IO, TCP/IP, UDP, SNMP, LLDP, DCP, MRP, MRPD, giúp bạn dễ dàng tích hợp với các hệ thống khác.
- Tính năng PROFIenergy: Giúp tiết kiệm năng lượng bằng cách tắt các mô-đun I/O không sử dụng.
- Tính năng Shared Device: Cho phép nhiều bộ điều khiển (PLC) truy cập vào cùng một mô-đun I/O, tăng tính linh hoạt và giảm chi phí.
- Tính năng I-Device: Cho phép IM 155-6 PN ST hoạt động như một thiết bị I/O thông minh, có thể thực hiện một số chức năng xử lý dữ liệu cục bộ.
4. Hướng Dẫn Kết Nối 6ES7155-6AA02-0BN0 SIMATIC IM 155-6 PN ST Với Phần Mềm
Để kết nối IM 155-6 PN ST với phần mềm TIA Portal, bạn cần thực hiện các bước sau:
Lắp đặt phần cứng:
- Gắn IM 155-6 PN ST lên thanh ray DIN.
- Kết nối nguồn cấp 24 V DC.
- Kết nối cáp mạng PROFINET từ IM 155-6 PN ST đến switch mạng hoặc trực tiếp đến cổng PROFINET của PLC.
- Kết nối các mô-đun I/O vào IM 155-6 PN ST.
Cài đặt phần mềm TIA Portal: Đảm bảo bạn đã cài đặt phiên bản TIA Portal tương thích với IM 155-6 PN ST.
Tạo một dự án mới trong TIA Portal:
- Chọn loại PLC bạn đang sử dụng.
- Thêm IM 155-6 PN ST vào cấu hình phần cứng của dự án. Bạn có thể tìm thấy IM 155-6 PN ST trong thư viện phần cứng của TIA Portal.
Cấu hình địa chỉ IP cho IM 155-6 PN ST:
- Trong TIA Portal, chọn IM 155-6 PN ST trong cấu hình phần cứng.
- Trong cửa sổ thuộc tính (Properties), tìm đến mục “Ethernet addresses”.
- Đặt địa chỉ IP, subnet mask và gateway phù hợp với mạng của bạn.
Cấu hình các mô-đun I/O:
- Thêm các mô-đun I/O bạn đã kết nối với IM 155-6 PN ST vào cấu hình phần cứng.
- Gán địa chỉ I/O cho các mô-đun.
Tải cấu hình xuống PLC:
- Kết nối máy tính của bạn với PLC.
- Chọn “Download to device” trong TIA Portal để tải cấu hình phần cứng và chương trình xuống PLC.
5. Cách Lập Trình 6ES7155-6AA02-0BN0 SIMATIC IM 155-6 PN ST
Việc lập trình cho IM 155-6 PN ST được thực hiện thông qua phần mềm TIA Portal. Bạn có thể sử dụng các ngôn ngữ lập trình như Ladder Diagram (LAD), Function Block Diagram (FBD), Structured Text (SCL),… để viết chương trình điều khiển cho hệ thống.
Dưới đây là một ví dụ đơn giản về cách đọc dữ liệu từ một mô-đun đầu vào số (digital input module) kết nối với IM 155-6 PN ST trong TIA Portal (sử dụng ngôn ngữ LAD):
// Biến đầu vào
VAR
Input_Signal AT %I0.0 : BOOL; // Tín hiệu từ đầu vào số 0 của mô-đun đầu vào
Output_Signal AT %Q0.0 : BOOL; // Tín hiệu đầu ra số 0
END_VAR
// Chương trình chính
NETWORK 1
TITLE = Read Digital Input
Input_Signal Output_Signal
----| |----------------( )----
Trong ví dụ này:
Input_Signallà biến đại diện cho tín hiệu từ đầu vào số 0 của mô-đun đầu vào.Output_Signallà biến đại diện cho tín hiệu đầu ra số 0.- Khi
Input_Signalcó giá trị TRUE (tức là có tín hiệu ở đầu vào),Output_Signalcũng sẽ có giá trị TRUE.
Bạn có thể mở rộng ví dụ này để thực hiện các logic điều khiển phức tạp hơn, tùy thuộc vào yêu cầu của ứng dụng.
6. Khắc Phục Một Số Lỗi Thường Gặp Với 6ES7155-6AA02-0BN0 SIMATIC IM 155-6 PN ST
Trong quá trình sử dụng IM 155-6 PN ST, bạn có thể gặp một số lỗi. Dưới đây là một số lỗi thường gặp và cách khắc phục:
Lỗi mất kết nối mạng:
- Kiểm tra cáp mạng PROFINET, đảm bảo cáp được kết nối chắc chắn và không bị hỏng.
- Kiểm tra địa chỉ IP của IM 155-6 PN ST và PLC, đảm bảo chúng nằm trong cùng một dải mạng.
- Kiểm tra cấu hình mạng PROFINET trong TIA Portal, đảm bảo cấu hình đúng.
Lỗi mô-đun I/O:
- Kiểm tra đèn LED báo trạng thái trên IM 155-6 PN ST và các mô-đun I/O. Nếu có đèn báo lỗi, hãy tham khảo tài liệu hướng dẫn của Siemens để xác định nguyên nhân và cách khắc phục.
- Kiểm tra kết nối giữa IM 155-6 PN ST và các mô-đun I/O, đảm bảo kết nối chắc chắn.
- Kiểm tra cấu hình mô-đun I/O trong TIA Portal, đảm bảo cấu hình đúng.
Lỗi cấu hình:
- Kiểm tra lại cấu hình phần cứng và chương trình trong TIA Portal, đảm bảo không có lỗi.
- Tải lại cấu hình xuống PLC.
Lỗi nguồn cấp:
Kiểm tra nguồn cấp 24 V DC, đảm bảo điện áp ổn định và đủ công suất.
7. Liên Hệ thanhthienphu.vn Để Được Tư Vấn
thanhthienphu.vn tự hào là nhà cung cấp uy tín các thiết bị tự động hóa Siemens, bao gồm cả 6ES7155-6AA02-0BN0 SIMATIC IM 155-6 PN ST. Chúng tôi cam kết:
- Sản phẩm chính hãng: 100% sản phẩm mới, đầy đủ giấy tờ chứng nhận nguồn gốc xuất xứ (CO, CQ).
- Giá cả cạnh tranh: Luôn mang đến cho khách hàng mức giá tốt nhất thị trường.
- Dịch vụ hậu mãi chu đáo: Hỗ trợ kỹ thuật 24/7, bảo hành chính hãng.
- Đội ngũ chuyên gia hỗ trợ chuyên nghiệp: Với đội ngũ kỹ sư giàu kinh nghiệm, am hiểu sâu rộng về tự động hóa Siemens.
- Giao hàng nhanh chóng: Giao hàng tận nơi trên toàn quốc.
Hãy liên hệ ngay với thanhthienphu.vn để được tư vấn và nhận báo giá tốt nhất:
- Hotline: 08.12.77.88.99
- Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh
- Website: thanhthienphu.vn
thanhthienphu.vn – Đối tác tin cậy của bạn trên con đường chinh phục tự động hóa!
