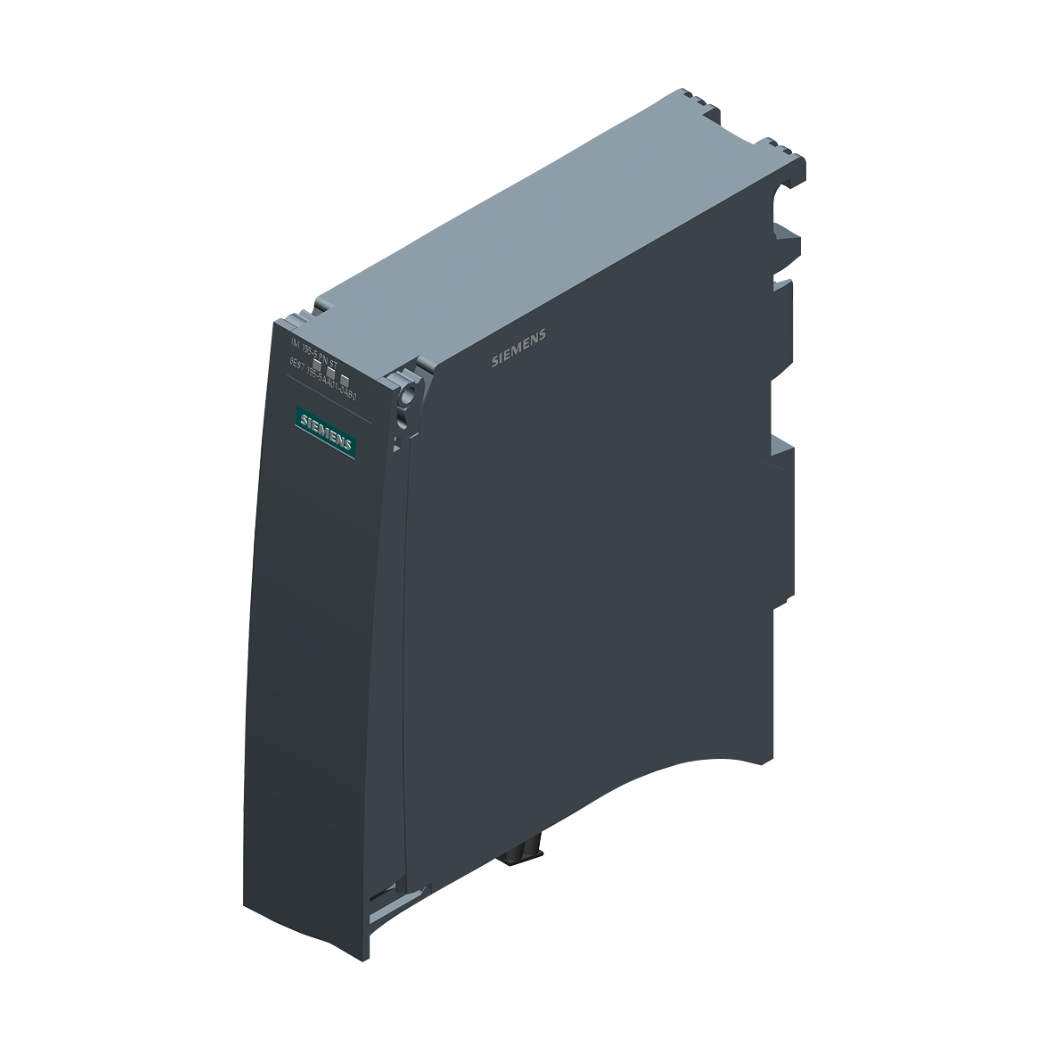

6ES7155-5BA00-0AB0 Mô đun ET200SP, giải pháp I/O phân tán tiên tiến từ Siemens, mang đến sự linh hoạt, hiệu suất vượt trội và khả năng mở rộng tối ưu cho hệ thống tự động hóa của bạn, đặc biệt trong các ứng dụng đòi hỏi tốc độ và độ tin cậy cao.
Đến với thanhthienphu.vn, bạn không chỉ tìm thấy mô đun giao diện IM 155-5 PN ST chính hãng mà còn nhận được sự tư vấn tận tâm, giải pháp kỹ thuật chuyên sâu và dịch vụ hỗ trợ hàng đầu, giúp bạn kiến tạo hệ thống điều khiển và giám sát hoàn hảo.
1. Thông tin chi tiết về 6ES7155-5BA00-0AB0 Mô đun ET200SP
| Đặc điểm | Chi tiết |
|---|---|
| Mã sản phẩm | 6ES7155-5BA00-0AB0 |
| Tên sản phẩm | Mô đun giao diện IM 155-5 PN ST |
| Dòng sản phẩm | SIMATIC ET 200SP |
| Nhà sản xuất | Siemens |
| Giao thức truyền thông | PROFINET IO |
| Số lượng I/O tối đa | Lên đến 64 mô-đun I/O, hỗ trợ tối đa 1000 kênh I/O |
| Tốc độ truyền thông | 100 Mbit/s |
| Nguồn cấp | 24 V DC |
| Nhiệt độ hoạt động | -25 °C đến +60 °C |
| Kích thước | Nhỏ gọn, tiết kiệm không gian tủ điện |
| Cài đặt | Dễ dàng lắp đặt trên DIN rail, cấu hình bằng phần mềm TIA Portal |
| Chứng chỉ | CE, UL, cULus, FM, ATEX, IECEx, EAC, KCC |
| Bảo hành | 12 tháng |
| Giá tham khảo | Liên hệ |
2. Cấu tạo sản phẩm 6ES7155-5BA00-0AB0 Mô đun ET200SP
Mô đun IM 155-5 PN ST không chỉ nổi bật với hiệu suất vượt trội mà còn gây ấn tượng bởi thiết kế thông minh, tối ưu hóa cho việc lắp đặt và vận hành.
Từ vỏ ngoài chắc chắn, bảo vệ các linh kiện bên trong khỏi tác động của môi trường, cho đến các cổng kết nối được bố trí khoa học, giúp việc đấu dây trở nên dễ dàng và nhanh chóng, mọi chi tiết đều được Siemens chăm chút tỉ mỉ.
Bên trong, mô đun tích hợp các vi mạch xử lý tiên tiến, bộ nhớ dung lượng lớn và các giao diện truyền thông tốc độ cao, đảm bảo khả năng xử lý dữ liệu nhanh chóng và chính xác, đáp ứng mọi yêu cầu khắt khe của các ứng dụng tự động hóa hiện đại.
- Vỏ bảo vệ: Chất liệu nhựa cao cấp, chống cháy, chống va đập.
- Cổng kết nối PROFINET: 2 cổng RJ45, hỗ trợ kết nối mạng vòng (MRP).
- Đèn LED báo trạng thái: Hiển thị trạng thái hoạt động, lỗi, giúp dễ dàng chẩn đoán.
- Khe cắm mô-đun I/O: Cho phép kết nối và mở rộng linh hoạt với các mô-đun I/O khác nhau.
- Đầu nối nguồn: Dễ dàng kết nối với nguồn 24V DC.
- Thanh DIN rail: Giúp lắp đặt nhanh chóng và chắc chắn trong tủ điện.
3. Các tính năng chính của 6ES7155-5BA00-0AB0 Mô đun ET200SP
- Giao thức PROFINET IO: Đảm bảo tốc độ truyền thông nhanh, độ tin cậy cao và khả năng tương thích với nhiều thiết bị khác nhau.
- Hỗ trợ PROFIenergy: Giúp tiết kiệm năng lượng bằng cách tắt các mô-đun I/O không sử dụng.
- Shared Device: Cho phép nhiều bộ điều khiển truy cập vào cùng một mô-đun I/O, tăng tính linh hoạt và giảm chi phí.
- I-Device: Cho phép mô đun ET200SP hoạt động như một thiết bị I/O thông minh, có thể thực hiện các chức năng xử lý cục bộ.
- MRP (Media Redundancy Protocol): Đảm bảo tính sẵn sàng cao của hệ thống bằng cách tự động chuyển đổi đường truyền khi có sự cố.
- CiR (Configuration in Run): Cho phép thay đổi cấu hình hệ thống trong khi vẫn đang hoạt động, giảm thiểu thời gian chết.
- Tích hợp chức năng an toàn (Safety Integrated): Đảm bảo an toàn cho người vận hành và thiết bị.
- Hỗ trợ nhiều loại mô-đun I/O: Digital input/output, analog input/output, communication modules, technology modules,…
4. Hướng dẫn kết nối 6ES7155-5BA00-0AB0 Mô đun ET200SP với phần mềm
Cài đặt phần mềm TIA Portal:
Tải và cài đặt phiên bản TIA Portal mới nhất từ trang web của Siemens.
Tạo dự án mới:
Mở TIA Portal, chọn “Create new project”, đặt tên và chọn đường dẫn lưu trữ.
Thêm thiết bị:
Trong cửa sổ “Devices & networks”, chọn “Add new device”, tìm kiếm “6ES7155-5BA00-0AB0” và thêm vào dự án.
Cấu hình phần cứng:
- Chọn mô đun IM 155-5 PN ST trong cây dự án.
- Trong cửa sổ “Device configuration”, kéo và thả các mô-đun I/O vào các khe cắm tương ứng.
- Cấu hình địa chỉ IP, subnet mask và gateway cho mô đun IM 155-5 PN ST.
- Cấu hình các thông số cho từng mô-đun I/O (ví dụ: loại tín hiệu, phạm vi đo,…).
Kết nối với PLC:
- Thêm PLC vào dự án (nếu chưa có).
- Trong cửa sổ “Devices & networks”, kéo và thả kết nối từ PLC đến mô đun IM 155-5 PN ST.
- Cấu hình kết nối PROFINET giữa PLC và mô đun IM 155-5 PN ST.
Tải cấu hình xuống thiết bị:
- Kết nối máy tính với mô đun IM 155-5 PN ST thông qua cáp Ethernet.
- Chọn mô đun IM 155-5 PN ST trong cây dự án, nhấp chuột phải và chọn “Download to device”.
Kiểm tra kết nối:
- Sử dụng các công cụ chẩn đoán trong TIA Portal để kiểm tra kết nối giữa PLC và mô đun IM 155-5 PN ST.
- Kiểm tra trạng thái hoạt động của các mô-đun I/O.
5. Cách lập trình 6ES7155-5BA00-0AB0 Mô đun ET200SP
Việc lập trình cho IM 155-5 PN ST không chỉ đơn thuần là viết mã lệnh mà còn là quá trình tối ưu hóa hiệu suất và tận dụng các tính năng tiên tiến của mô đun.
Với TIA Portal, bạn có thể sử dụng các ngôn ngữ lập trình quen thuộc như LAD, FBD, SCL để tạo ra các chương trình điều khiển linh hoạt và hiệu quả.
Hơn nữa, các khối chức năng có sẵn cho phép bạn dễ dàng tích hợp các tính năng như PROFIenergy, Shared Device và I-Device vào chương trình của mình, giúp tiết kiệm năng lượng, tăng tính linh hoạt và nâng cao khả năng xử lý của hệ thống.
Sử dụng các khối chức năng (FB) và hàm (FC) có sẵn trong TIA Portal:
- FB41 “CONT_C”: Bộ điều khiển PID liên tục.
- FB42 “CONT_S”: Bộ điều khiển PID bước.
- FB43 “PULSEGEN”: Tạo xung.
- FC105 “SCALE”: Chuyển đổi giá trị analog.
- FC106 “UNSCALE”: Chuyển đổi giá trị số.
Tổ chức chương trình thành các khối chức năng riêng biệt: Giúp dễ dàng quản lý, bảo trì và tái sử dụng mã.
Sử dụng các biến toàn cục (Global Data Block) để chia sẻ dữ liệu giữa các khối chức năng.
Sử dụng các công cụ chẩn đoán trong TIA Portal để theo dõi và gỡ lỗi chương trình.
Tham khảo tài liệu hướng dẫn lập trình của Siemens để biết thêm chi tiết.
6. Khắc phục một số lỗi thường gặp trên 6ES7155-5BA00-0AB0 Mô đun ET200SP
| Lỗi | Nguyên nhân | Giải pháp |
|---|---|---|
| Đèn LED báo lỗi sáng đỏ | Mất kết nối mạng, lỗi cấu hình, lỗi phần cứng. | Kiểm tra cáp mạng, kiểm tra cấu hình trong TIA Portal, kiểm tra nguồn cấp, liên hệ hỗ trợ kỹ thuật nếu cần. |
| Không đọc được giá trị từ mô-đun I/O | Lỗi kết nối, lỗi cấu hình, lỗi cảm biến/thiết bị. | Kiểm tra đấu dây, kiểm tra cấu hình mô-đun I/O, kiểm tra cảm biến/thiết bị, thay thế nếu cần. |
| Lỗi truyền thông PROFINET | Cấu hình sai, xung đột địa chỉ IP, lỗi cáp mạng. | Kiểm tra cấu hình PROFINET trong TIA Portal, kiểm tra địa chỉ IP, kiểm tra cáp mạng, sử dụng công cụ chẩn đoán PROFINET. |
| Mô-đun I/O không hoạt động | Mất nguồn, lỗi phần cứng, cấu hình sai. | Kiểm tra nguồn cấp, kiểm tra đèn LED báo trạng thái, kiểm tra cấu hình trong TIA Portal, thay thế mô-đun nếu cần. |
| Lỗi khi tải chương trình xuống thiết bị | Phiên bản phần mềm không tương thích, lỗi kết nối, lỗi bộ nhớ. | Kiểm tra phiên bản TIA Portal và firmware của thiết bị, kiểm tra kết nối máy tính với thiết bị, giải phóng bộ nhớ thiết bị. |
| Giá trị đọc được không chính xác | Cảm biến bị lỗi, cấu hình sai, nhiễu tín hiệu. | Kiểm tra và hiệu chỉnh cảm biến, kiểm tra cấu hình mô-đun I/O, sử dụng cáp chống nhiễu, kiểm tra nối đất. |
| Mất Kết Nối Với Mô-đun | Cáp Mạng Bị Hỏng, Lỗi Cấu Hình Mạng, Nguồn Điện Không Ổn Định. | Kiểm Tra Dây Mạng, Sử Dụng Cáp Mạng CAT5E Trở Lên; Khởi Động Lại Mô-đun Và Thiết Bị Kết Nối; Kiểm tra lại các thiết lập IP, subnet mask, và gateway, đảm bảo chúng phù hợp với cấu hình mạng. |
| Hiệu Suất Hệ Thống Giảm | Quá Nhiều Mô-đun I/O Được Kết Nối, Cấu Hình Không Tối Ưu, Chương Trình PLC Quá Phức Tạp. | Giảm Số Lượng Mô-đun I/O Trên Mỗi Mô-đun IM 155-5 PN ST, Sử Dụng Các Mô-đun IM 155-5 PN ST Khác Nếu Cần; Tối Ưu Hóa Chương Trình PLC, Chia Nhỏ Các Tác Vụ Lớn Thành Các Tác Vụ Nhỏ Hơn; Sử Dụng Các Chức Năng Chẩn Đoán Của TIA Portal Để Xác Định Các Điểm Thắt Cổ Chai Trong Hệ Thống. |
| Dữ Liệu Truyền Không Ổn Định | Nhiễu Điện Từ, Cáp Mạng Kém Chất Lượng, Khoảng Cách Truyền Thông Quá Xa. | Sử Dụng Cáp Mạng Chống Nhiễu (STP), Đặt Mô-đun Tránh Xa Các Nguồn Gây Nhiễu (Biến Tần, Động Cơ Công Suất Lớn); Rút Ngắn Khoảng Cách Truyền Thông Hoặc Sử Dụng Bộ Lặp Tín Hiệu (Repeater); Kiểm Tra Và Đảm Bảo Hệ Thống Nối Đất Đúng Quy Cách Để Giảm Thiểu Nhiễu. |
| Mô-đun Không Phản Hồi Sau Khi Cập Nhật Firmware | Quá Trình Cập Nhật Bị Gián Đoạn, Phiên Bản Firmware Không Tương Thích. | Thực Hiện Lại Quá Trình Cập Nhật Firmware, Đảm Bảo Nguồn Điện Ổn Định Và Kết Nối Mạng Không Bị Gián Đoạn; Tải Xuống Phiên Bản Firmware Mới Nhất Từ Trang Web Của Siemens Và Đảm Bảo Nó Tương Thích Với Mô-đun; Nếu Vẫn Không Được, Hãy Liên Hệ Với Bộ Phận Hỗ Trợ Kỹ Thuật Của Siemens Hoặc thanhthienphu.vn. |
| Mô-đun Báo Lỗi “Configuration Error” | Cấu Hình Phần Cứng Trong TIA Portal Không Khớp Với Thực Tế, Mô-đun I/O Bị Lỗi Hoặc Không Được Nhận Diện. | Kiểm Tra Lại Cấu Hình Phần Cứng Trong TIA Portal, Đảm Bảo Tất Cả Các Mô-đun I/O Đều Được Khai Báo Chính Xác; Kiểm Tra Kết Nối Giữa Mô-đun IM 155-5 PN ST Và Các Mô-đun I/O, Đảm Bảo Chúng Được Cắm Chặt; Thử Thay Thế Mô-đun I/O Bị Nghi Ngờ Bằng Một Mô-đun Khác Để Kiểm Tra. |
