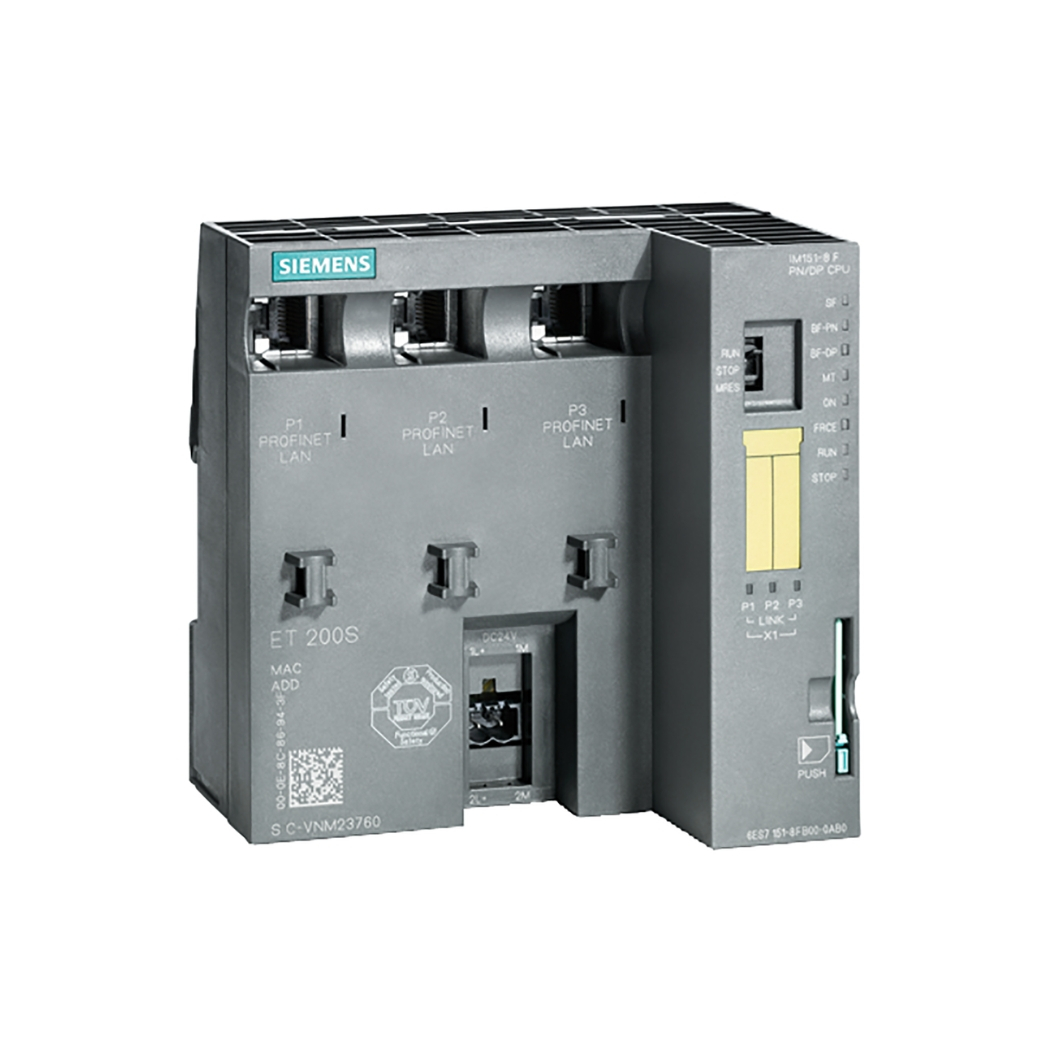

6ES7151-8FB01-0AB0 IM151-8F PN/DP, bộ điều khiển lập trình giao diện mạng mạnh mẽ từ Siemens, mở ra kỷ nguyên mới cho hệ thống tự động hóa của bạn, mang lại hiệu suất vượt trội và khả năng kết nối linh hoạt.
Tại thanhthienphu.vn, chúng tôi không chỉ cung cấp sản phẩm, mà còn trao cho bạn giải pháp toàn diện để nâng tầm hệ thống điều khiển, tối ưu hóa quy trình sản xuất và chinh phục những đỉnh cao mới trong ngành công nghiệp.
1. Thông tin chi tiết về 6ES7151-8FB01-0AB0 IM151-8F PN/DP
| Thông số kỹ thuật | Mô tả chi tiết |
|---|---|
| Tên sản phẩm | SIMATIC DP, CPU IM151-8F PN/DP CPU cho ET 200S |
| Mã sản phẩm | 6ES7151-8FB01-0AB0 |
| Loại sản phẩm | CPU (Central Processing Unit) |
| Giao thức truyền thông | PROFINET, PROFIBUS DP |
| Bộ nhớ chương trình | 192 KB |
| Bộ nhớ dữ liệu | 64 KB |
| Số lượng I/O tối đa | 2048 I/O |
| Tốc độ xử lý | 0.1 µs/lệnh |
| Điện áp cung cấp | 24 V DC |
| Nhiệt độ hoạt động | 0 °C đến 60 °C |
| Kích thước (WxHxD) | 45 x 119.5 x 75 mm |
| Tiêu chuẩn | CE, UL, cULus, FM, ATEX, IECEx, EAC, RCM, KCC |
| Nguồn gốc | Siemens (Đức) |
| Bảo hành | 12 tháng (theo tiêu chuẩn của nhà sản xuất) |
| Giá tham khảo | Liên hệ |
2. Cấu tạo sản phẩm 6ES7151-8FB01-0AB0 IM151-8F PN/DP
6ES7151-8FB01-0AB0 IM151-8F PN/DP không chỉ là một khối kim loại vô tri, mà là một tác phẩm nghệ thuật kỹ thuật, được cấu thành từ nhiều bộ phận tinh vi, phối hợp nhịp nhàng với nhau:
- Khối xử lý trung tâm (CPU): Đây là “bộ não” của IM151-8F, nơi thực hiện các phép tính logic, xử lý dữ liệu và điều khiển toàn bộ hoạt động của hệ thống. CPU của IM151-8F có tốc độ xử lý cực nhanh, chỉ 0.1 µs/lệnh, giúp hệ thống phản ứng tức thì với các thay đổi.
- Bộ nhớ: IM151-8F được trang bị bộ nhớ chương trình lên đến 192 KB và bộ nhớ dữ liệu 64 KB, đủ sức chứa các chương trình điều khiển phức tạp và lưu trữ lượng lớn dữ liệu.
- Giao diện truyền thông: IM151-8F hỗ trợ cả hai giao thức truyền thông phổ biến nhất trong công nghiệp là PROFINET và PROFIBUS DP, cho phép kết nối linh hoạt với các thiết bị khác như PLC, HMI, biến tần, cảm biến,…
- Cổng kết nối I/O: IM151-8F có thể kết nối với tối đa 2048 I/O, cho phép điều khiển và giám sát một lượng lớn các thiết bị ngoại vi.
- Vỏ bảo vệ: Vỏ của IM151-8F được làm từ vật liệu cao cấp, có khả năng chống chịu va đập, rung động và các tác động từ môi trường bên ngoài, đảm bảo độ bền và tuổi thọ của sản phẩm.
- Khe cắm thẻ nhớ: Cho phép mở rộng bộ nhớ hoặc sao lưu/phục hồi chương trình một cách dễ dàng.
- Đèn LED báo trạng thái: Giúp người dùng dễ dàng nhận biết tình trạng hoạt động của thiết bị.
3. Các tính năng chính của sản phẩm 6ES7151-8FB01-0AB0 IM151-8F PN/DP
6ES7151-8FB01-0AB0 IM151-8F PN/DP không chỉ là một CPU thông thường, mà còn là một “siêu phẩm” với những tính năng vượt trội, mang đến cho bạn những trải nghiệm tuyệt vời:
- Hiệu suất đỉnh cao: Với tốc độ xử lý nhanh và bộ nhớ lớn, IM151-8F có thể xử lý các tác vụ phức tạp một cách dễ dàng, giúp hệ thống của bạn hoạt động trơn tru và hiệu quả.
- Kết nối đa dạng: Hỗ trợ cả PROFINET và PROFIBUS DP, IM151-8F cho phép bạn kết nối với hầu hết các thiết bị công nghiệp hiện có, tạo ra một hệ thống tự động hóa toàn diện.
- Tích hợp an toàn: IM151-8F được tích hợp các tính năng an toàn, giúp bảo vệ hệ thống và người vận hành khỏi các nguy cơ tiềm ẩn.
- Dễ dàng lập trình: Với phần mềm STEP 7 quen thuộc của Siemens, việc lập trình cho IM151-8F trở nên đơn giản hơn bao giờ hết.
- Thiết kế nhỏ gọn, bền bỉ: IM151-8F có thiết kế nhỏ gọn, tiết kiệm không gian lắp đặt và có độ bền cao, hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.
- Tính năng chẩn đoán lỗi: Tích hợp các công cụ chẩn đoán lỗi, giúp người dùng nhanh chóng xác định và khắc phục sự cố.
- Hỗ trợ Web Server: Cho phép truy cập và cấu hình thiết bị từ xa thông qua trình duyệt web.
- Khả năng mở rộng linh hoạt: Dễ dàng mở rộng hệ thống bằng cách thêm các module I/O hoặc các thiết bị khác.
- Tiết kiệm năng lượng Thiết kế tối ưu giúp giảm thiểu tiêu thụ điện năng, góp phần bảo vệ môi trường.
4. Hướng dẫn kết nối 6ES7151-8FB01-0AB0 IM151-8F PN/DP với phần mềm
Để “giao tiếp” với 6ES7151-8FB01-0AB0 IM151-8F PN/DP, bạn cần sử dụng phần mềm STEP 7 của Siemens. Dưới đây là các bước cơ bản để kết nối:
Cài đặt phần mềm STEP 7:
Tải và cài đặt phần mềm STEP 7 phiên bản tương thích với IM151-8F trên máy tính của bạn.
Kết nối phần cứng:
- Kết nối IM151-8F với máy tính thông qua cáp Ethernet (PROFINET) hoặc cáp PROFIBUS DP.
- Cấp nguồn cho IM151-8F.
Mở phần mềm STEP 7:
Khởi động phần mềm STEP 7 trên máy tính.
Tạo dự án mới:
Tạo một dự án mới trong STEP 7 và chọn loại CPU là IM151-8F PN/DP (6ES7151-8FB01-0AB0).
Cấu hình phần cứng:
- Trong cửa sổ cấu hình phần cứng, thêm IM151-8F vào dự án.
- Cấu hình địa chỉ IP (nếu sử dụng PROFINET) hoặc địa chỉ PROFIBUS (nếu sử dụng PROFIBUS DP) cho IM151-8F.
- Thêm các module I/O hoặc các thiết bị khác vào dự án (nếu có).
Thiết lập kết nối:
- Trong STEP 7, chọn “Online” -> “Connect” để thiết lập kết nối với IM151-8F.
- Chọn giao thức kết nối phù hợp (PROFINET hoặc PROFIBUS DP).
- Nhập địa chỉ IP hoặc địa chỉ PROFIBUS của IM151-8F.
Kiểm tra kết nối:
Sau khi kết nối thành công, bạn có thể kiểm tra trạng thái của IM151-8F trong STEP 7.
5. Cách lập trình sản phẩm 6ES7151-8FB01-0AB0 IM151-8F PN/DP
Sau khi kết nối thành công, bạn có thể bắt đầu lập trình cho 6ES7151-8FB01-0AB0 IM151-8F PN/DP. Dưới đây là các bước cơ bản:
- Tạo chương trình: Trong STEP 7, tạo các khối chương trình (OB, FC, FB, DB) để viết mã lệnh.
- Viết mã lệnh: Sử dụng các ngôn ngữ lập trình LAD, FBD, STL, SCL để viết mã lệnh điều khiển hệ thống.
- Biên dịch chương trình: Sau khi viết xong mã lệnh, bạn cần biên dịch chương trình để kiểm tra lỗi và tạo mã máy.
- Tải chương trình xuống IM151-8F: Sử dụng chức năng “Download” trong STEP 7 để tải chương trình đã biên dịch xuống IM151-8F.
- Chạy chương trình: Chuyển IM151-8F sang chế độ RUN để bắt đầu thực thi chương trình.
- Kiểm tra và gỡ lỗi: Theo dõi hoạt động của hệ thống và sử dụng các công cụ gỡ lỗi trong STEP 7 để tìm và sửa lỗi (nếu có).
Ví dụ về lập trình:
Dưới đây là một ví dụ đơn giản về lập trình điều khiển động cơ bằng IM151-8F sử dụng ngôn ngữ LAD:
Network 1: Điều khiển động cơ
// Biến đầu vào
I0.0: Nút nhấn khởi động
I0.1: Nút nhấn dừng
// Biến đầu ra
Q0.0: Động cơ
LD I0.0 // Đọc trạng thái nút nhấn khởi động
AN I0.1 // AND với trạng thái nút nhấn dừng (đảo)
= Q0.0 // Gán giá trị cho đầu ra động cơ
6. Khắc phục một số lỗi thường gặp trên 6ES7151-8FB01-0AB0 IM151-8F PN/DP
Trong quá trình sử dụng 6ES7151-8FB01-0AB0 IM151-8F PN/DP, bạn có thể gặp một số lỗi. Dưới đây là một số lỗi thường gặp và cách khắc phục:
| Lỗi | Nguyên nhân | Cách khắc phục |
|---|---|---|
| Đèn LED SF (System Fault) sáng đỏ | Lỗi hệ thống, có thể do lỗi phần cứng, lỗi cấu hình, lỗi chương trình,… | Kiểm tra lại cấu hình phần cứng, kiểm tra chương trình, kiểm tra nguồn cấp, kiểm tra các module I/O,… Nếu không tự khắc phục được, liên hệ với bộ phận hỗ trợ kỹ thuật của thanhthienphu.vn. |
| Đèn LED BF (Bus Fault) sáng đỏ | Lỗi truyền thông trên mạng PROFIBUS DP hoặc PROFINET. | Kiểm tra lại cáp kết nối, kiểm tra địa chỉ các thiết bị trên mạng, kiểm tra cấu hình mạng,… |
| Không kết nối được với IM151-8F | Cáp kết nối bị lỏng hoặc hỏng, địa chỉ IP hoặc địa chỉ PROFIBUS không đúng, cấu hình mạng không đúng, tường lửa chặn kết nối,… | Kiểm tra lại cáp kết nối, kiểm tra địa chỉ IP hoặc địa chỉ PROFIBUS, kiểm tra cấu hình mạng, tắt tường lửa tạm thời để kiểm tra,… |
| Chương trình không chạy hoặc chạy không đúng | Lỗi logic trong chương trình, biến không được khai báo đúng, lỗi cú pháp,… | Sử dụng các công cụ gỡ lỗi trong STEP 7 để tìm và sửa lỗi, kiểm tra lại khai báo biến, kiểm tra lại cú pháp,… |
| IM151-8F không nhận module I/O | Module I/O bị hỏng, kết nối giữa IM151-8F và module I/O bị lỏng hoặc hỏng, cấu hình module I/O không đúng,… | Kiểm tra lại module I/O, kiểm tra lại kết nối, kiểm tra lại cấu hình module I/O,… |
| Lỗi thời gian thực | Cấu hình thời gian thực không đúng, xung đột giữa các tác vụ thời gian thực,… | Kiểm tra lại cấu hình thời gian thực, kiểm tra xem có tác vụ nào chiếm quá nhiều thời gian xử lý không,… |
| Lỗi bộ nhớ | Chương trình quá lớn so với bộ nhớ của IM151-8F, lỗi tràn bộ nhớ,… | Tối ưu hóa chương trình, sử dụng thẻ nhớ mở rộng (nếu cần), kiểm tra xem có biến nào chiếm quá nhiều bộ nhớ không,… |
| Lỗi giao tiếp với các thiết bị khác | Cấu hình giao tiếp không đúng, giao thức truyền thông không tương thích, lỗi cáp kết nối,… | Kiểm tra lại cấu hình giao tiếp, đảm bảo các thiết bị sử dụng cùng giao thức truyền thông, kiểm tra lại cáp kết nối,… |
| Lỗi nguồn cấp | Nguồn cấp không đủ công suất, điện áp không ổn định, mất nguồn,… | Kiểm tra lại nguồn cấp, sử dụng bộ lưu điện (UPS) để đảm bảo nguồn cấp ổn định (nếu cần),… |
7. Liên hệ thanhthienphu.vn để được tư vấn
Bạn đã sẵn sàng để nâng cấp hệ thống điều khiển của mình lên một tầm cao mới? Bạn muốn sở hữu một thiết bị mạnh mẽ, tin cậy và dễ sử dụng? Hãy để thanhthienphu.vn đồng hành cùng bạn!
Chúng tôi tự hào là nhà phân phối chính thức của Siemens tại Việt Nam, cam kết mang đến cho bạn:
- Sản phẩm chính hãng: 6ES7151-8FB01-0AB0 IM151-8F PN/DP mới 100%, đầy đủ phụ kiện và tài liệu hướng dẫn.
- Giá cả cạnh tranh: Chúng tôi luôn nỗ lực mang đến cho bạn mức giá tốt nhất trên thị trường.
- Dịch vụ hậu mãi chu đáo: Bảo hành 12 tháng, hỗ trợ kỹ thuật tận tình, giải đáp mọi thắc mắc của bạn.
- Đội ngũ chuyên gia giàu kinh nghiệm: Sẵn sàng tư vấn cho bạn giải pháp phù hợp nhất với nhu cầu của bạn.
- Giao hàng nhanh chóng: Chúng tôi giao hàng trên toàn quốc, đảm bảo sản phẩm đến tay bạn trong thời gian sớm nhất.
- Tư vấn chuyên sâu: Đội ngũ kỹ sư của thanhthienphu.vn không chỉ am hiểu về sản phẩm mà còn có kinh nghiệm thực tế trong nhiều dự án tự động hóa, sẵn sàng chia sẻ kiến thức và kinh nghiệm với bạn.
