6ES7151-7FA21-0AB0 IM151-7 F-CPU, bộ xử lý trung tâm an toàn, mở ra kỷ nguyên mới cho hệ thống tự động hóa của bạn, mang đến sự an tâm tuyệt đối và hiệu suất vượt trội.
Tại thanhthienphu.vn, chúng tôi không chỉ cung cấp sản phẩm mà còn trao cho bạn giải pháp toàn diện để nâng tầm sản xuất, tối ưu chi phí và đảm bảo an toàn tuyệt đối cho người lao động.
1. Thông Tin Chi Tiết Về 6ES7151-7FA21-0AB0 IM151-7 F-CPU
| Thông số kỹ thuật | Chi tiết |
|---|---|
| Mã sản phẩm | 6ES7151-7FA21-0AB0 |
| Tên sản phẩm | IM151-7 F-CPU |
| Nhà sản xuất | Siemens |
| Dòng sản phẩm | SIMATIC ET 200S |
| Loại CPU | Failsafe (An toàn) |
| Bộ nhớ chương trình | 192 KB |
| Bộ nhớ dữ liệu | 64 KB |
| Thời gian xử lý lệnh bit | 0.06 µs |
| Giao thức truyền thông | PROFIBUS DP, PROFINET IO |
| Số lượng kết nối tối đa | 125 |
| Cấp bảo vệ | IP20 |
| Nhiệt độ hoạt động | 0°C đến 60°C |
| Kích thước (WxHxD) | 45 x 119.5 x 75 mm |
| Trọng lượng | 160g |
| Tiêu chuẩn an toàn | IEC 61508 SIL 3, IEC 62061 SIL CL 3, ISO 13849-1 PL e, EN 954-1 Category 4 |
| Phần mềm lập trình | STEP 7 (TIA Portal) |
2. Cấu Tạo Sản Phẩm 6ES7151-7FA21-0AB0 IM151-7 F-CPU

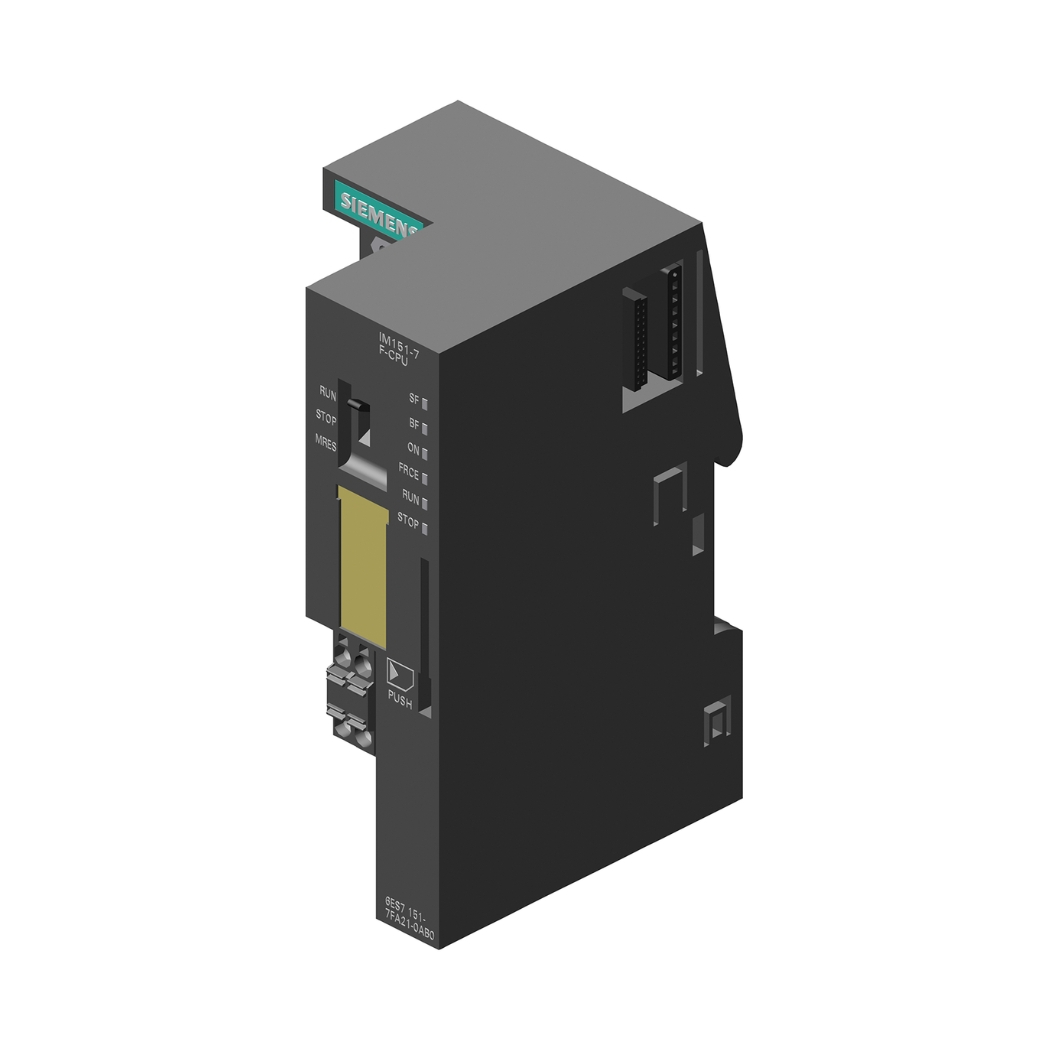

6ES7151-7FA21-0AB0 IM151-7 F-CPU được thiết kế dạng mô-đun nhỏ gọn, dễ dàng lắp đặt và tích hợp vào hệ thống ET 200S. Vỏ ngoài làm bằng nhựa cao cấp, chống va đập, chống bụi và chống ẩm, đảm bảo độ bền và hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.
Mặt trước:
- Đèn LED báo trạng thái hoạt động: RUN, STOP, ERROR, MAINT, SAFE.
- Công tắc chọn chế độ hoạt động: RUN, STOP, MRES.
- Cổng kết nối PROFIBUS DP/PROFINET IO.
- Khe cắm thẻ nhớ MMC (Micro Memory Card).
Mặt sau:
- Đầu nối nguồn 24V DC.
- Đầu nối I/O (tùy chọn).
- Đầu nối nối đất.
3. Các Tính Năng Chính Của Sản Phẩm 6ES7151-7FA21-0AB0 IM151-7 F-CPU
6ES7151-7FA21-0AB0 IM151-7 F-CPU không chỉ là một CPU thông thường mà còn tích hợp nhiều tính năng ưu việt, đáp ứng mọi yêu cầu khắt khe của hệ thống tự động hóa hiện đại:
- Chức năng an toàn (Failsafe): Đây là tính năng quan trọng nhất của sản phẩm, cho phép xây dựng các ứng dụng an toàn theo tiêu chuẩn SIL 3 (IEC 61508), SIL CL 3 (IEC 62061), PL e (ISO 13849-1) và Category 4 (EN 954-1). Nhờ đó, hệ thống có khả năng phát hiện lỗi và tự động chuyển sang trạng thái an toàn, bảo vệ người vận hành và thiết bị.
- Hiệu suất xử lý cao: Với thời gian xử lý lệnh bit chỉ 0.06 µs, 6ES7151-7FA21-0AB0 đảm bảo khả năng đáp ứng nhanh chóng các yêu cầu điều khiển thời gian thực, giúp tối ưu hóa quy trình sản xuất.
- Khả năng mở rộng linh hoạt: Hỗ trợ kết nối lên đến 125 mô-đun I/O, cho phép mở rộng hệ thống dễ dàng khi có nhu cầu.
- Giao thức truyền thông đa dạng: Hỗ trợ cả PROFIBUS DP và PROFINET IO, giúp kết nối dễ dàng với các thiết bị khác trong hệ thống.
- Tích hợp chẩn đoán lỗi: Cung cấp các chức năng chẩn đoán lỗi chi tiết, giúp kỹ sư nhanh chóng xác định và khắc phục sự cố, giảm thiểu thời gian dừng máy.
- Lập trình dễ dàng với TIA Portal: Sử dụng phần mềm STEP 7 (TIA Portal) quen thuộc, giúp kỹ sư tiết kiệm thời gian và công sức trong việc lập trình và cấu hình hệ thống.
4. Hướng Dẫn Kết Nối Sản Phẩm 6ES7151-7FA21-0AB0 IM151-7 F-CPU Với Phần Mềm
Để khai thác tối đa sức mạnh của 6ES7151-7FA21-0AB0, việc kết nối với phần mềm lập trình là vô cùng quan trọng. thanhthienphu.vn sẽ hướng dẫn bạn từng bước thực hiện:
Chuẩn bị:
- Máy tính cài đặt phần mềm STEP 7 (TIA Portal) phiên bản phù hợp.
- Cáp kết nối PROFIBUS DP hoặc PROFINET IO.
- 6ES7151-7FA21-0AB0 IM151-7 F-CPU.
- Nguồn cấp 24V DC.
Kết nối phần cứng:
- Gắn 6ES7151-7FA21-0AB0 vào rack ET 200S.
- Kết nối nguồn 24V DC.
- Kết nối cáp PROFIBUS DP hoặc PROFINET IO từ 6ES7151-7FA21-0AB0 đến cổng giao tiếp trên máy tính.
Cấu hình phần cứng trong TIA Portal:
- Mở phần mềm TIA Portal, tạo project mới.
- Thêm thiết bị 6ES7151-7FA21-0AB0 vào project.
- Cấu hình địa chỉ IP (nếu sử dụng PROFINET) hoặc địa chỉ PROFIBUS.
- Thêm các mô-đun I/O (nếu có).
Tải cấu hình xuống CPU:
- Kết nối máy tính với 6ES7151-7FA21-0AB0.
- Chọn chế độ “Online” trong TIA Portal.
- Tải cấu hình phần cứng xuống CPU.
5. Cách Lập Trình Sản Phẩm 6ES7151-7FA21-0AB0 IM151-7 F-CPU
Với TIA Portal, việc lập trình 6ES7151-7FA21-0AB0 trở nên đơn giản và trực quan hơn bao giờ hết. Bạn có thể sử dụng các ngôn ngữ lập trình quen thuộc như LAD, FBD, STL, SCL để tạo ra các chương trình điều khiển theo ý muốn.
- Tạo chương trình chính (OB1): Đây là nơi chứa chương trình điều khiển chính của hệ thống.
- Tạo các khối chức năng (FC, FB): Để tổ chức chương trình một cách khoa học và dễ quản lý, bạn nên chia nhỏ chương trình thành các khối chức năng.
- Sử dụng các khối chức năng an toàn (Safety blocks): Để lập trình các chức năng an toàn, bạn cần sử dụng các khối chức năng đặc biệt được cung cấp trong thư viện Safety của TIA Portal.
- Biên dịch và tải chương trình xuống CPU: Sau khi hoàn thành việc lập trình, bạn cần biên dịch chương trình và tải xuống 6ES7151-7FA21-0AB0.
- Kiểm tra và gỡ lỗi: Chạy thử chương trình và sử dụng các công cụ chẩn đoán của TIA Portal để kiểm tra và gỡ lỗi.
6. Khắc Phục Một Số Lỗi Thường Gặp Khi Sử Dụng 6ES7151-7FA21-0AB0 IM151-7 F-CPU
| Lỗi | Nguyên nhân | Cách khắc phục |
|---|---|---|
| Đèn ERROR nhấp nháy | Lỗi phần cứng, lỗi cấu hình, lỗi chương trình. | Kiểm tra kết nối phần cứng, kiểm tra cấu hình trong TIA Portal, kiểm tra chương trình và sử dụng các công cụ chẩn đoán để xác định lỗi. |
| Đèn MAINT sáng | CPU yêu cầu bảo trì. | Kiểm tra thông báo lỗi trong TIA Portal, thực hiện các bước bảo trì theo hướng dẫn của Siemens. |
| Không thể kết nối với CPU | Sai địa chỉ IP/PROFIBUS, cáp kết nối bị lỗi, driver chưa được cài đặt. | Kiểm tra lại địa chỉ IP/PROFIBUS, kiểm tra cáp kết nối, cài đặt driver mới nhất. |
| Chương trình không chạy | Lỗi cú pháp, lỗi logic, chưa tải chương trình xuống CPU. | Kiểm tra lại cú pháp và logic của chương trình, đảm bảo đã tải chương trình xuống CPU. |
| Chức năng an toàn không hoạt động | Cấu hình sai, lỗi phần cứng, lỗi chương trình. | Kiểm tra lại cấu hình chức năng an toàn, kiểm tra kết nối phần cứng, kiểm tra chương trình an toàn và sử dụng các công cụ chẩn đoán để xác định lỗi. |
| Lỗi truyền thông | Cấu hình sai, lỗi phần cứng, nhiễu điện từ. | Kiểm tra cấu hình truyền thông, kiểm tra cáp kết nối, sử dụng các biện pháp chống nhiễu. |
| Lỗi liên quan đến module I/O | Module I/O bị lỗi, cấu hình sai, kết nối lỏng lẻo | Kiểm tra module I/O, Kiểm tra cấu hình module I/O trong project, kiểm tra kết nối. |
| Lỗi liên quan đến thẻ nhớ | Thẻ nhớ bị lỗi, không tương thích, chưa được format đúng định dạng | Thay thẻ nhớ mới, đảm bảo thẻ nhớ tương thích với CPU, format thẻ nhớ theo đúng định dạng. |
