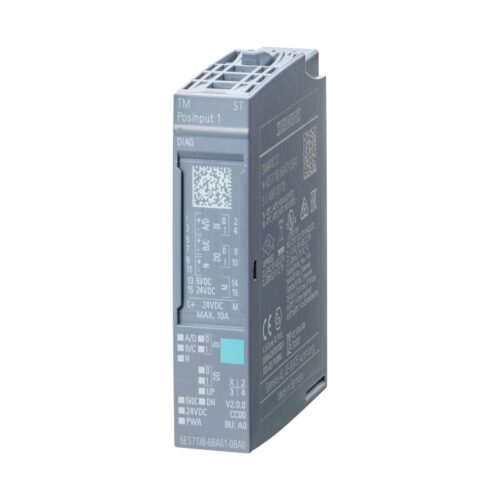

6ES7138-6BA01-2BA0 TM Posinput module

6ES7138-6BA01-2BA0 TM Posinput module, một giải pháp đầu vào vị trí tiên tiến từ Siemens, mang đến khả năng kiểm soát chuyển động chính xác và linh hoạt cho hệ thống tự động hóa của bạn, nâng tầm hiệu suất và giảm thiểu chi phí vận hành.

Tại thanhthienphu.vn, chúng tôi không chỉ cung cấp module đếm xung tốc độ cao này mà còn đồng hành cùng bạn trong việc tối ưu hóa quy trình sản xuất, đảm bảo an toàn và gia tăng lợi thế cạnh tranh trên thị trường.

1. Thông Tin Chi Tiết Về 6ES7138-6BA01-2BA0 TM Posinput Module

2. Cấu Tạo 6ES7138-6BA01-2BA0 TM Posinput Module

Module TM Posinput được thiết kế dạng khối nhỏ gọn, với các thành phần chính sau:

Vỏ bảo vệ: Chất liệu nhựa cao cấp, chống va đập, chống tĩnh điện, bảo vệ các linh kiện bên trong khỏi tác động của môi trường.

Cổng kết nối:

• Cổng kết nối nguồn 24V DC.
• Cổng kết nối tín hiệu encoder (RS422 hoặc TTL).
• Cổng kết nối mạng PROFINET.

Bộ vi xử lý: Xử lý tín hiệu từ encoder, tính toán vị trí, tốc độ, gia tốc.

Bộ nhớ: Lưu trữ dữ liệu cấu hình và chương trình.

Đèn LED báo trạng thái: Hiển thị trạng thái hoạt động, lỗi, kết nối mạng.

Mạch in (PCB): Nơi gắn kết các linh kiện điện tử.

Các linh kiện điện tử: Điện trở, tụ điện, IC, transistor…

3. Các Tính Năng Chính Của 6ES7138-6BA01-2BA0 TM Posinput Module

Module 6ES7138-6BA01-2BA0 TM Posinput là một giải pháp vượt trội, mang đến những tính năng tiên tiến, đáp ứng mọi yêu cầu khắt khe của hệ thống điều khiển vị trí:

• Đếm xung tốc độ cao: Khả năng đếm xung từ encoder với tần số lên đến 500 kHz (RS422) và 200 kHz (TTL), đảm bảo độ chính xác tuyệt đối trong các ứng dụng tốc độ cao.
• Xác định vị trí chính xác: Độ phân giải lên đến 32 bit, cho phép xác định vị trí với độ chính xác cực cao, đáp ứng các ứng dụng đòi hỏi độ tỉ mỉ.
• Đo tốc độ và gia tốc: Tính toán tốc độ và gia tốc dựa trên tín hiệu từ encoder, cung cấp thông tin quan trọng cho việc điều khiển chuyển động.
• Phát hiện hướng quay: Xác định chiều quay của động cơ, giúp kiểm soát chuyển động một cách chính xác.
• Hỗ trợ nhiều loại encoder: Tương thích với nhiều loại encoder khác nhau (RS422, TTL), tăng tính linh hoạt trong việc lựa chọn thiết bị.
• Tích hợp dễ dàng: Giao tiếp qua PROFINET, dễ dàng tích hợp vào hệ thống tự động hóa SIMATIC ET 200SP và các hệ thống điều khiển khác của Siemens.
• Chẩn đoán lỗi thông minh: Đèn LED báo trạng thái và các chức năng chẩn đoán giúp phát hiện và khắc phục sự cố nhanh chóng.
• Cấu hình linh hoạt: Dễ dàng cấu hình thông qua phần mềm TIA Portal, cho phép tùy chỉnh các thông số phù hợp với từng ứng dụng cụ thể.
• Chế độ đẳng thời: Hỗ trợ chế độ đẳng thời, cho phép đồng bộ hóa chính xác với các thiết bị khác trong hệ thống, đặc biệt quan trọng trong các ứng dụng điều khiển chuyển động phức tạp.
• Độ tin cậy cao: Thiết kế chắc chắn, hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.
• Đo chiều dài: Đo chiều dài vật liệu trong các ứng dụng như cắt, cuộn, kéo.
• Giám sát vị trí: Theo dõi vị trí của các bộ phận máy móc trong thời gian thực.

4. Hướng Dẫn Kết Nối 6ES7138-6BA01-2BA0 TM Posinput Với Phần Mềm

Để kết nối và cấu hình 6ES7138-6BA01-2BA0 TM Posinput module với phần mềm TIA Portal, bạn hãy thực hiện theo các bước sau:

Chuẩn bị:

• Cài đặt phần mềm TIA Portal (phiên bản tương thích).
• Đảm bảo module TM Posinput đã được lắp đặt đúng cách vào hệ thống ET 200SP.
• Kết nối cáp mạng PROFINET từ module TM Posinput đến PLC hoặc bộ điều khiển trung tâm.
• Cấp nguồn 24V DC cho module.

Mở TIA Portal và tạo dự án mới (hoặc mở dự án hiện có).

Thêm thiết bị:

• Trong cửa sổ “Devices & networks”, chọn “Add new device”.
• Chọn “SIMATIC ET 200SP” và tìm đến module “6ES7138-6BA01-2BA0 TM Posinput”.
• Kéo thả module vào vị trí thích hợp trong cấu hình phần cứng.

Cấu hình phần cứng:

Nhấp đúp vào module TM Posinput trong cấu hình phần cứng.

Trong tab “Properties”, cấu hình các thông số sau:

• Địa chỉ IP: Đặt địa chỉ IP cho module (nếu cần).
• Tên thiết bị PROFINET: Đặt tên cho module (nếu cần).
• Loại encoder: Chọn loại encoder (RS422 hoặc TTL).
• Tần số đầu vào: Cài đặt tần số đầu vào tối đa.
• Độ phân giải: Chọn độ phân giải phù hợp.
• Các thông số khác: Cấu hình các thông số khác theo yêu cầu ứng dụng.

Lập trình:

• Trong cửa sổ “Program blocks”, tạo các khối chức năng (FB) hoặc khối dữ liệu (DB) để đọc dữ liệu từ module TM Posinput.
• Sử dụng các lệnh “RDREC” (Read Record) và “WRREC” (Write Record) để đọc và ghi dữ liệu vào module.
• Tham khảo tài liệu hướng dẫn của Siemens để biết thêm chi tiết về các lệnh và hàm liên quan đến TM Posinput.

Tải chương trình xuống PLC:

• Kết nối máy tính với PLC.
• Chọn “Download to device” để tải chương trình xuống PLC.

Kiểm tra và chạy thử:

• Kiểm tra kết nối giữa PLC và module TM Posinput.
• Chạy thử chương trình và kiểm tra xem dữ liệu từ encoder có được đọc chính xác không.

Lưu ý:

• Luôn tham khảo tài liệu hướng dẫn chi tiết của Siemens để có thông tin chính xác và đầy đủ nhất về cách kết nối và cấu hình module TM Posinput.
• Đảm bảo rằng tất cả các kết nối được thực hiện đúng cách và chắc chắn.
• Kiểm tra kỹ cấu hình phần cứng và phần mềm trước khi chạy thử.

5. Cách Lập Trình 6ES7138-6BA01-2BA0 TM Posinput

Việc lập trình cho 6ES7138-6BA01-2BA0 TM Posinput module thường được thực hiện trong môi trường TIA Portal của Siemens. Dưới đây là hướng dẫn tổng quan và ví dụ cụ thể:

Các Khối Chức Năng (FB) và Khối Dữ Liệu (DB) Liên Quan:

• FB “TM_PosInput”: Khối chức năng chính để giao tiếp với module. Bạn có thể tìm thấy FB này trong thư viện của TIA Portal.
• DB (Data Block): Khối dữ liệu chứa các thông số cấu hình và dữ liệu đầu vào/đầu ra của module.

Các Bước Lập Trình Cơ Bản:

• Bước 1: Tạo Instance DB: Tạo một instance DB dựa trên FB “TM_PosInput”. Instance DB này sẽ chứa các thông số và dữ liệu riêng cho module TM Posinput của bạn.
• Bước 2: Gọi FB “TM_PosInput” trong chương trình: Trong một khối tổ chức (OB) hoặc khối chức năng khác, gọi FB “TM_PosInput” và kết nối với instance DB bạn vừa tạo.

Bước 3: Cấu hình các tham số đầu vào:

• Enable: Kích hoạt module.
• Mode: Chọn chế độ hoạt động (ví dụ: đếm xung, đo tốc độ, đo vị trí…).
• HW_ID: Địa chỉ phần cứng của module (tham khảo cấu hình phần cứng trong TIA Portal).
• Config: Trỏ đến DB chứa cấu hình chi tiết (xem phần tiếp theo).

Bước 4: Tạo DB cấu hình: Tạo một DB chứa các thông số cấu hình chi tiết cho module, bao gồm:

• Loại encoder (RS422, TTL).
• Số xung trên mỗi vòng quay (pulses per revolution – PPR) của encoder.
• Các thông số lọc nhiễu.
• Giới hạn vị trí.
• Các thông số khác theo tài liệu của Siemens.

Bước 5: Đọc dữ liệu đầu ra:

• Position: Giá trị vị trí hiện tại.
• Velocity: Giá trị tốc độ hiện tại.
• Status: Trạng thái của module (lỗi, cảnh báo…).
• Các đầu ra khác tùy theo chế độ hoạt động.

6. Khắc Phục Một Số Lỗi Thường Gặp Trên 6ES7138-6BA01-2BA0 TM Posinput

Lỗi 1: Module không được nhận diện trong TIA Portal.

Nguyên nhân:

• Kết nối cáp mạng PROFINET không chắc chắn.
• Địa chỉ IP của module không đúng hoặc trùng với thiết bị khác.
• Phiên bản firmware của module không tương thích với TIA Portal.
• Module bị hỏng.

Cách khắc phục:

• Kiểm tra lại kết nối cáp mạng PROFINET.
• Đảm bảo địa chỉ IP của module được đặt đúng và không trùng lặp.
• Cập nhật firmware của module lên phiên bản mới nhất (nếu có).
• Thay thế module khác để kiểm tra.
• Kiểm tra cấu hình phần cứng trong TIA Portal.

Lỗi 2: Đèn LED trên module nhấp nháy báo lỗi.

Nguyên nhân:

• Lỗi kết nối encoder.
• Encoder bị hỏng.
• Cấu hình thông số encoder không đúng.
• Nguồn cấp cho module không ổn định.
• Module bị quá nhiệt.

Cách khắc phục:

• Kiểm tra kết nối giữa module và encoder, đảm bảo dây cáp không bị đứt, lỏng hoặc đấu sai.
• Kiểm tra encoder bằng cách sử dụng một module TM Posinput khác hoặc thiết bị kiểm tra chuyên dụng.
• Kiểm tra lại các thông số cấu hình encoder trong TIA Portal (loại encoder, PPR, …).
• Đảm bảo nguồn cấp 24V DC cho module ổn định và đủ công suất.
• Đảm bảo module được lắp đặt ở nơi thoáng mát, tránh ánh nắng trực tiếp và nhiệt độ cao.

Lỗi 3: Giá trị vị trí hoặc tốc độ đọc được không chính xác.

Nguyên nhân:

• Encoder bị trượt hoặc rung lắc.
• Cấu hình PPR không đúng.
• Nhiễu điện từ ảnh hưởng đến tín hiệu encoder.
• Lỗi trong chương trình PLC.

Cách khắc phục:

• Kiểm tra và cố định encoder chắc chắn vào trục quay.
• Kiểm tra lại giá trị PPR trong cấu hình và đảm bảo nó khớp với thông số của encoder.
• Sử dụng cáp chống nhiễu cho encoder và đi dây cáp cách xa các nguồn gây nhiễu (biến tần, động cơ công suất lớn,…).
• Kiểm tra lại chương trình PLC, đảm bảo không có lỗi logic hoặc sai sót trong việc xử lý dữ liệu từ module TM Posinput.

Lỗi 4: Mất kết nối PROFINET:

Nguyên nhân:

• Lỗi cáp mạng.
• Cấu hình mạng sai.
• Xung đột địa chỉ IP.

Cách khắc phục:

• Kiểm tra cáp mạng.
• Kiểm tra cấu hình địa chỉ IP và subnet mask.
• Khởi động lại thiết bị.

7. Liên Hệ thanhthienphu.vn Để Được Tư Vấn

Bạn đang tìm kiếm một giải pháp điều khiển vị trí chính xác, tin cậy và dễ dàng tích hợp cho hệ thống tự động hóa của mình? 6ES7138-6BA01-2BA0 TM Posinput module chính là câu trả lời hoàn hảo!

Tại thanhthienphu.vn, chúng tôi tự hào là nhà cung cấp các giải pháp tự động hóa hàng đầu, với đội ngũ kỹ sư giàu kinh nghiệm và tận tâm. Chúng tôi không chỉ cung cấp sản phẩm chính hãng Siemens mà còn mang đến dịch vụ tư vấn chuyên nghiệp, giúp bạn lựa chọn giải pháp phù hợp nhất với nhu cầu và ngân sách của mình.

Dịch vụ của thanhthienphu.vn:

• Tư vấn miễn phí: Đội ngũ kỹ sư của chúng tôi sẵn sàng lắng nghe và giải đáp mọi thắc mắc của bạn về 6ES7138-6BA01-2BA0 TM Posinput module, cũng như các giải pháp tự động hóa khác.
• Hỗ trợ kỹ thuật: Chúng tôi cung cấp hỗ trợ kỹ thuật trong suốt quá trình lắp đặt, cấu hình và vận hành sản phẩm.
• Cung cấp tài liệu: Chúng tôi cung cấp đầy đủ tài liệu hướng dẫn, datasheet và các tài liệu kỹ thuật liên quan đến sản phẩm.
• Bảo hành chính hãng: Sản phẩm được bảo hành chính hãng theo tiêu chuẩn của Siemens.

Hãy liên hệ ngay với thanhthienphu.vn để được:

• Tư vấn lựa chọn module TM Posinput phù hợp với ứng dụng của bạn.
• Nhận báo giá tốt nhất.
• Hỗ trợ kỹ thuật tận tình.
• Trải nghiệm dịch vụ chuyên nghiệp và uy tín.

Thông tin liên hệ:

• Hotline: 08.12.77.88.99
• Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh.
• Website: thanhthienphu.vn

Đừng chần chừ, hãy để thanhthienphu.vn đồng hành cùng bạn trên con đường chinh phục tự động hóa!
