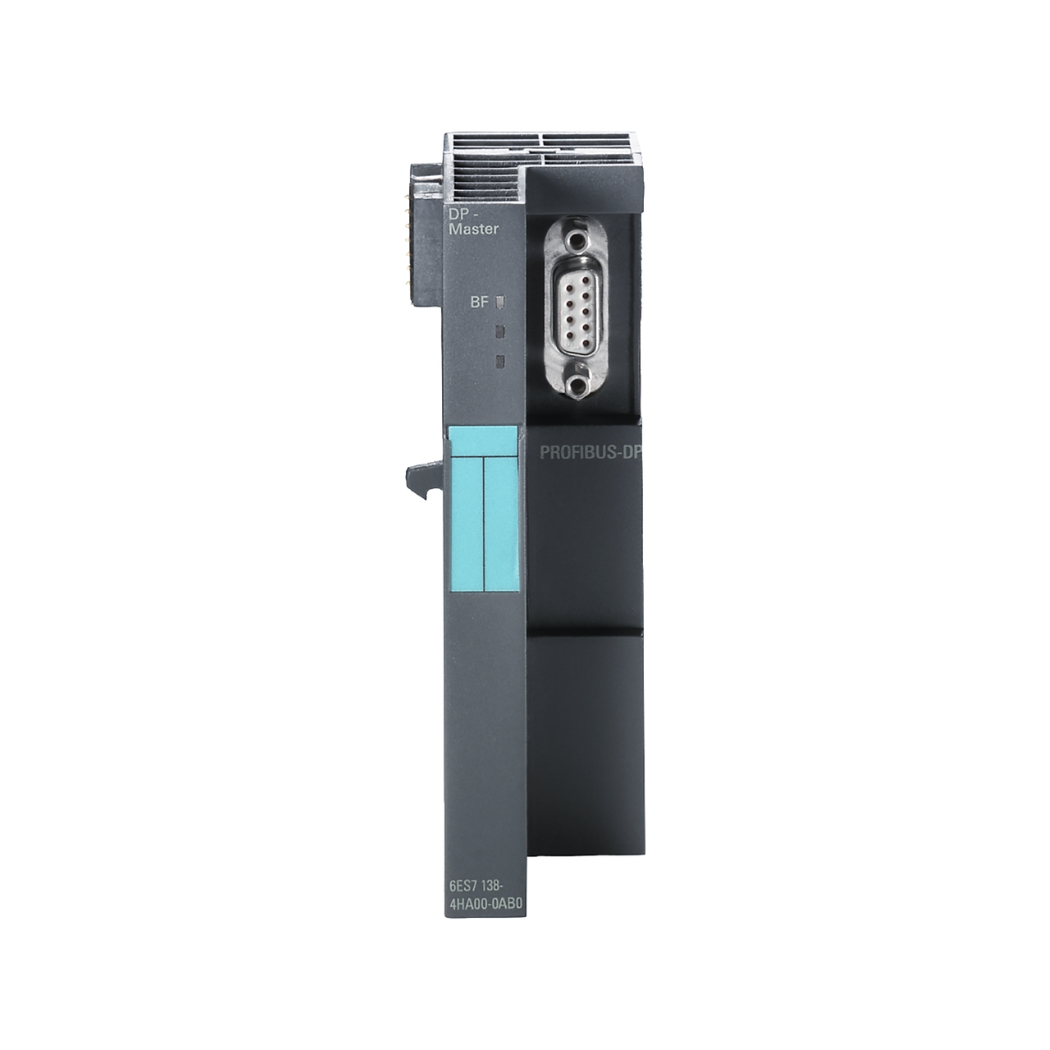

6ES7138-4HA00-0AB0 Mô đun ET200S, một giải pháp I/O phân tán tiên tiến từ Siemens, mang đến khả năng kết nối linh hoạt, hiệu suất vượt trội và độ tin cậy cao cho hệ thống tự động hóa của bạn, đặc biệt trong các ứng dụng đòi hỏi tốc độ và độ chính xác.
thanhthienphu.vn tự hào là nhà cung cấp uy tín, sẵn sàng đồng hành cùng quý kỹ sư, nhà quản lý để nâng tầm hệ thống điều khiển, tối ưu hóa quy trình sản xuất và gia tăng lợi thế cạnh tranh với mô-đun đầu vào/ra tương tự, khối giao tiếp, bộ điều khiển phân tán này.
1. Thông Tin Chi Tiết Về 6ES7138-4HA00-0AB0 Mô đun ET200S
| Đặc tính kỹ thuật | Chi tiết |
|---|---|
| Mã sản phẩm | 6ES7138-4HA00-0AB0 |
| Dòng sản phẩm | ET200S |
| Nhà sản xuất | Siemens |
| Chức năng | Mô đun giao diện IM151-1 Standard cho PROFIBUS DP |
| Điện áp cung cấp | 24 V DC |
| Dòng tiêu thụ | Thường 75 mA |
| Giao thức truyền thông | PROFIBUS DP |
| Tốc độ truyền thông | Lên đến 12 Mbit/s |
| Số lượng mô đun I/O tối đa có thể kết nối | 63 |
| Nhiệt độ hoạt động | 0 °C đến 60 °C |
| Kích thước (Rộng x Cao x Sâu) | 15 mm x 81 mm x 52 mm |
| Trọng lượng | Khoảng 40 g |
| Tiêu chuẩn bảo vệ | IP20 |
| Chứng chỉ | CE, UL, cULus, FM, ATEX |
2. Cấu Tạo Sản Phẩm 6ES7138-4HA00-0AB0 Mô đun ET200S
Mô đun 6ES7138-4HA00-0AB0 được thiết kế với triết lý tối giản nhưng hiệu quả, tập trung vào việc mang lại sự tiện lợi tối đa cho người dùng trong quá trình lắp đặt, vận hành và bảo trì.
- Khối giao tiếp PROFIBUS DP: Đây là trái tim của mô đun, chịu trách nhiệm xử lý giao thức truyền thông PROFIBUS DP, một trong những giao thức truyền thông công nghiệp phổ biến nhất hiện nay. Khối này đảm bảo việc truyền tải dữ liệu giữa mô đun và bộ điều khiển trung tâm diễn ra một cách nhanh chóng, chính xác và tin cậy.
- Vi mạch điều khiển: Vi mạch này có nhiệm vụ quản lý và điều khiển hoạt động của toàn bộ mô đun, bao gồm việc xử lý dữ liệu đầu vào/ra, kiểm soát trạng thái hoạt động và thực hiện các chức năng bảo vệ.
- Các cổng kết nối: Mô đun được trang bị các cổng kết nối tiêu chuẩn, giúp việc kết nối với các thiết bị khác trong hệ thống trở nên dễ dàng và nhanh chóng. Các cổng kết nối này được thiết kế chắc chắn, đảm bảo tiếp xúc tốt và tránh hiện tượng lỏng lẻo trong quá trình vận hành.
- Đèn LED báo trạng thái: Đèn LED hiển thị các trạng thái hoạt động của mô-đun, giúp kỹ thuật viên dễ dàng theo dõi.
3. Các Tính Năng Chính Của 6ES7138-4HA00-0AB0 Mô đun ET200S
Mô đun 6ES7138-4HA00-0AB0 không chỉ là một thiết bị giao diện thông thường, mà còn là một giải pháp toàn diện cho các hệ thống tự động hóa công nghiệp, mang lại nhiều tính năng vượt trội giúp nâng cao hiệu suất, độ tin cậy và tính linh hoạt của hệ thống. Sản phẩm được tích hợp nhiều công nghệ tiên tiến, cho phép người dùng dễ dàng cấu hình, giám sát và điều khiển các thiết bị trong hệ thống một cách hiệu quả. Từ khả năng truyền thông tốc độ cao đến tính năng chẩn đoán lỗi thông minh, mô đun này đáp ứng mọi yêu cầu khắt khe của các ứng dụng tự động hóa hiện đại.
- Hỗ trợ giao thức PROFIBUS DP: Cho phép mô đun giao tiếp với các thiết bị khác trong mạng PROFIBUS DP một cách dễ dàng và tin cậy. Đây là một trong những giao thức truyền thông công nghiệp phổ biến nhất, được sử dụng rộng rãi trong các hệ thống tự động hóa trên toàn thế giới.
- Tốc độ truyền thông cao: Hỗ trợ tốc độ truyền thông lên đến 12 Mbit/s, đảm bảo dữ liệu được truyền tải nhanh chóng và chính xác, giúp giảm thiểu độ trễ và tăng cường hiệu suất của hệ thống.
- Khả năng mở rộng: Cho phép kết nối lên đến 63 mô đun I/O, giúp mở rộng hệ thống một cách dễ dàng khi có nhu cầu. Điều này mang lại sự linh hoạt tối đa cho người dùng, cho phép họ tùy chỉnh hệ thống theo yêu cầu cụ thể của ứng dụng.
- Chẩn đoán lỗi thông minh: Tích hợp các chức năng chẩn đoán lỗi, giúp phát hiện và xử lý các sự cố một cách nhanh chóng, giảm thiểu thời gian chết và tăng cường độ tin cậy của hệ thống.
- Thiết kế nhỏ gọn, dễ dàng lắp đặt: Kích thước nhỏ gọn giúp tiết kiệm không gian lắp đặt, trong khi thiết kế thân thiện với người dùng giúp việc lắp đặt, cấu hình và bảo trì trở nên đơn giản hơn bao giờ hết.
- Độ bền cao, hoạt động ổn định: Được thiết kế để hoạt động trong môi trường công nghiệp khắc nghiệt, với khả năng chống chịu nhiệt độ cao, độ ẩm, bụi bẩn và rung động.
4. Hướng Dẫn Kết Nối 6ES7138-4HA00-0AB0 Mô đun ET200S Với Phần Mềm
Bước 1: Chuẩn bị phần cứng và phần mềm
- Đảm bảo bạn có mô đun 6ES7138-4HA00-0AB0, cáp PROFIBUS DP, và một máy tính đã cài đặt phần mềm cấu hình Siemens (ví dụ: STEP 7, TIA Portal).
- Kiểm tra nguồn điện 24V DC đã được kết nối đúng cách với mô đun.
Bước 2: Kết nối phần cứng
- Kết nối cáp PROFIBUS DP từ cổng PROFIBUS của mô đun 6ES7138-4HA00-0AB0 đến cổng PROFIBUS trên bộ điều khiển trung tâm (PLC) hoặc giao diện PROFIBUS khác.
- Đảm bảo các đầu nối được cắm chắc chắn và đúng vị trí.
Bước 3: Cài đặt phần mềm và driver
- Cài đặt phần mềm cấu hình Siemens (STEP 7 hoặc TIA Portal) trên máy tính của bạn.
- Nếu cần, cài đặt driver cho card giao tiếp PROFIBUS trên máy tính.
Bước 4: Cấu hình phần cứng trong phần mềm
- Mở phần mềm cấu hình (STEP 7 hoặc TIA Portal).
- Tạo một dự án mới hoặc mở dự án hiện có.
- Thêm mô đun 6ES7138-4HA00-0AB0 vào cấu hình phần cứng của dự án. Bạn có thể tìm thấy mô đun này trong thư viện phần cứng của phần mềm.
- Đặt địa chỉ PROFIBUS cho mô đun. Địa chỉ này phải là duy nhất trong mạng PROFIBUS.
Bước 5: Cấu hình các mô đun I/O
Thêm các module I/O vào trạm ET200S
Bước 6: Tải cấu hình xuống thiết bị
- Kết nối máy tính với PLC hoặc giao diện PROFIBUS.
- Tải cấu hình phần cứng xuống mô đun 6ES7138-4HA00-0AB0.
Bước 7: Kiểm tra kết nối
- Kiểm tra trạng thái của các đèn LED trên mô đun. Đèn LED báo trạng thái PROFIBUS DP phải sáng xanh, cho biết kết nối đã được thiết lập thành công.
- Sử dụng chức năng chẩn đoán trong phần mềm để kiểm tra xem mô đun có đang hoạt động bình thường hay không.
5. Cách Lập Trình 6ES7138-4HA00-0AB0 Mô đun ET200S
Hiểu rõ về giao thức PROFIBUS DP:
Nắm vững các khái niệm cơ bản về PROFIBUS DP, bao gồm cấu trúc mạng, phương thức truyền thông, và các loại dữ liệu được hỗ trợ.
Sử dụng các khối chức năng (Function Blocks) có sẵn:
Siemens cung cấp các khối chức năng (Function Blocks) được xây dựng sẵn cho các mô đun ET200S, giúp đơn giản hóa quá trình lập trình. Bạn có thể tìm thấy các khối chức năng này trong thư viện của phần mềm STEP 7 hoặc TIA Portal.
Xử lý dữ liệu đầu vào/ra:
- Đọc dữ liệu từ các mô đun đầu vào (Input modules) và ghi dữ liệu vào các mô đun đầu ra (Output modules) thông qua các biến (variables) được định nghĩa trong chương trình.
- Sử dụng các kiểu dữ liệu phù hợp (ví dụ: BOOL, BYTE, INT, REAL) để biểu diễn các giá trị đầu vào/ra.
Xử lý lỗi và cảnh báo:
- Sử dụng các khối chức năng chẩn đoán để phát hiện và xử lý các lỗi có thể xảy ra trong quá trình truyền thông hoặc hoạt động của mô đun.
- Hiển thị các thông báo lỗi và cảnh báo trên màn hình HMI hoặc gửi thông báo đến hệ thống giám sát trung tâm.
Tối ưu hóa chương trình:
- Viết chương trình một cách rõ ràng, dễ hiểu và dễ bảo trì.
- Sử dụng các vòng lặp và cấu trúc điều khiển một cách hợp lý để giảm thiểu thời gian xử lý.
- Tối ưu hóa việc sử dụng bộ nhớ và tài nguyên của PLC.
6. Khắc Phục Một Số Lỗi Thường Gặp Với 6ES7138-4HA00-0AB0 Mô đun ET200S
Lỗi mất kết nối PROFIBUS DP:
Nguyên nhân:
Cáp PROFIBUS bị lỏng, đứt, hoặc bị nhiễu; địa chỉ PROFIBUS bị trùng; cấu hình phần cứng không chính xác; lỗi phần cứng trên mô đun hoặc PLC.
Khắc phục:
- Kiểm tra cáp PROFIBUS, đảm bảo cáp được cắm chắc chắn và không bị hư hỏng.
- Kiểm tra địa chỉ PROFIBUS của mô đun, đảm bảo địa chỉ này là duy nhất trong mạng.
- Kiểm tra cấu hình phần cứng trong phần mềm, đảm bảo mô đun đã được thêm vào cấu hình và cấu hình đúng.
- Nếu các bước trên không giải quyết được vấn đề, hãy thử thay thế mô đun bằng một mô đun khác để kiểm tra xem lỗi có phải do phần cứng hay không.
Lỗi đèn LED báo trạng thái:
Đèn LED không sáng:
Kiểm tra nguồn điện 24V DC, đảm bảo nguồn điện đã được kết nối đúng cách và có điện áp đủ.
Đèn LED nhấp nháy đỏ:
Cho biết có lỗi xảy ra. Sử dụng chức năng chẩn đoán trong phần mềm để xác định nguyên nhân lỗi.
Lỗi truyền thông dữ liệu:
Nguyên nhân:
Cấu hình phần mềm không chính xác; lỗi phần cứng trên mô đun hoặc các mô đun I/O; nhiễu điện từ.
Khắc phục:
- Kiểm tra cấu hình phần mềm, đảm bảo các thông số truyền thông (ví dụ: tốc độ truyền, kiểu dữ liệu) được cấu hình đúng.
- Kiểm tra các mô đun I/O, đảm bảo chúng được kết nối đúng cách và hoạt động bình thường.
- Sử dụng các biện pháp chống nhiễu (ví dụ: sử dụng cáp chống nhiễu, nối đất) để giảm thiểu ảnh hưởng của nhiễu điện từ.
7. Liên Hệ thanhthienphu.vn Để Được Tư Vấn
Bạn đang tìm kiếm giải pháp để nâng cao hiệu suất, độ tin cậy và tính linh hoạt cho hệ thống tự động hóa của mình? Mô đun 6ES7138-4HA00-0AB0 từ Siemens, do thanhthienphu.vn cung cấp, chính là câu trả lời. Đừng chần chừ, hãy liên hệ ngay với chúng tôi hôm nay để được tư vấn chuyên sâu và nhận giải pháp tối ưu nhất cho nhu cầu của bạn.
- Đội ngũ chuyên gia giàu kinh nghiệm: Thanhthienphu.vn sở hữu đội ngũ kỹ sư điện và chuyên gia tự động hóa giàu kinh nghiệm, luôn sẵn sàng lắng nghe và tư vấn cho bạn giải pháp phù hợp nhất.
- Sản phẩm chính hãng, chất lượng đảm bảo: Chúng tôi cam kết cung cấp mô đun 6ES7138-4HA00-0AB0 chính hãng từ Siemens, với đầy đủ giấy tờ chứng nhận chất lượng và nguồn gốc xuất xứ.
- Giá cả cạnh tranh, dịch vụ hậu mãi chu đáo: Thanhthienphu.vn luôn nỗ lực mang đến cho khách hàng mức giá tốt nhất trên thị trường, cùng với dịch vụ hậu mãi tận tâm, chu đáo, bao gồm hỗ trợ kỹ thuật, bảo hành và bảo trì sản phẩm.
- Giải pháp tùy biến theo yêu cầu: Chúng tôi không chỉ cung cấp sản phẩm, mà còn tư vấn và thiết kế giải pháp tự động hóa tổng thể, đáp ứng mọi yêu cầu đặc thù của từng khách hàng.
