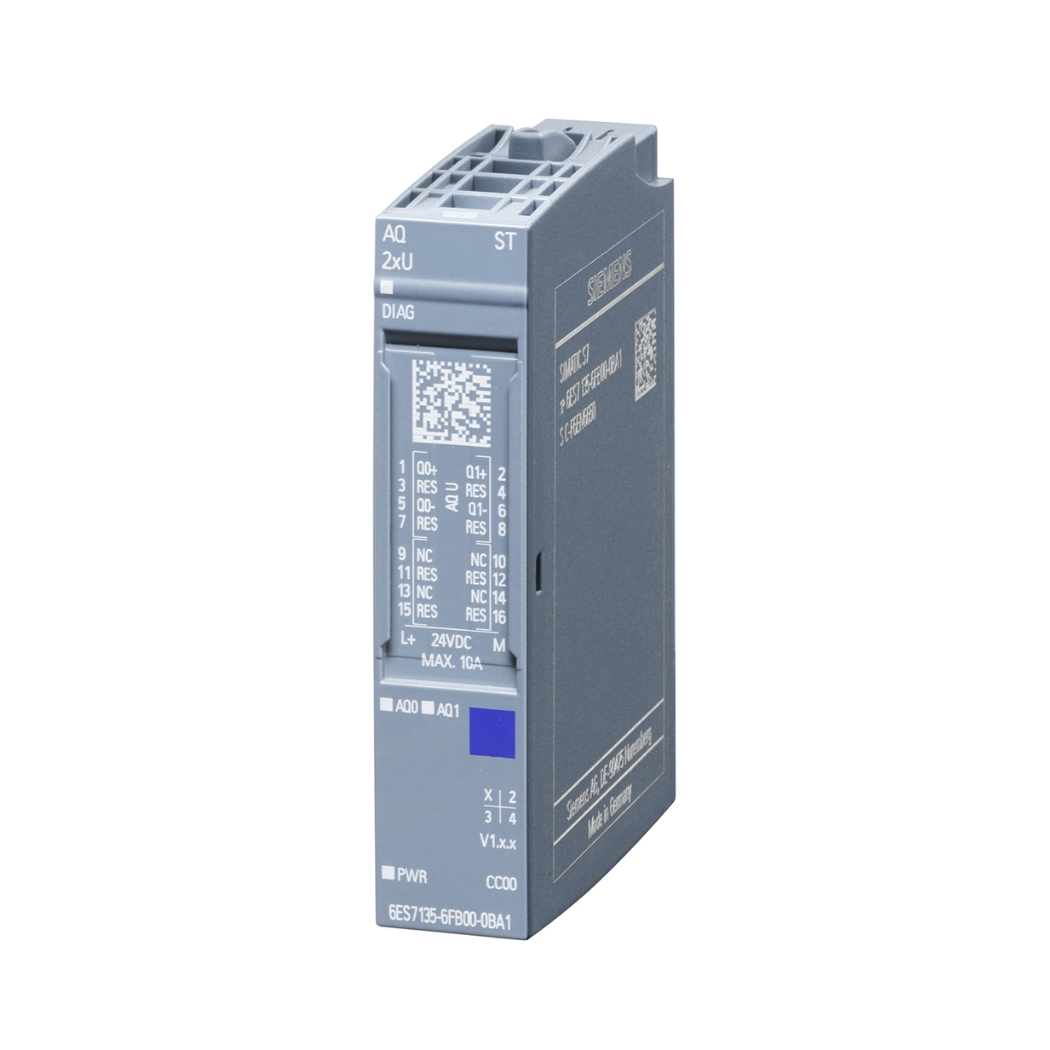

6ES7135-6FB00-0BA1 Mô đun AQ 2xU Standard: Giải pháp hoàn hảo nâng tầm hệ thống điều khiển của bạn, mang lại hiệu suất vượt trội và sự ổn định bền bỉ cho mọi ứng dụng tự động hóa.
Với mô đun đầu ra này, các kỹ sư, nhà quản lý kỹ thuật và chủ doanh nghiệp sẽ tìm thấy lời giải cho bài toán tối ưu hóa sản xuất, tiết kiệm chi phí và đảm bảo an toàn trong vận hành.
1. Thông Tin Chi Tiết Về Sản Phẩm 6ES7135-6FB00-0BA1
| Đặc tính kỹ thuật | Chi tiết |
|---|---|
| Mã sản phẩm | 6ES7135-6FB00-0BA1 |
| Loại mô đun | Mô đun đầu ra tương tự (Analog Output Module) |
| Số kênh đầu ra | 2 kênh |
| Loại tín hiệu đầu ra | Điện áp (Voltage) |
| Dải điện áp đầu ra | 0…10 V, ±10 V, 1…5 V |
| Độ phân giải | 16 bit (bao gồm cả dấu) |
| Thời gian chuyển đổi | Tối đa 0.8 ms |
| Sai số | ±0.3% |
| Cách ly | Cách ly quang học giữa các kênh và với hệ thống |
| Nguồn cấp | 24 V DC |
| Dòng tiêu thụ | 80 mA (không tải) |
| Chuẩn bảo vệ | IP20 |
| Nhiệt độ hoạt động | 0°C đến 60°C |
| Kích thước (Rộng x Cao x Sâu) | 15 mm x 81 mm x 52 mm |
| Trọng lượng | Khoảng 40 g |
| Tương thích với ET 200SP | Có |
| Hỗ trợ các chức năng chẩn đoán | Có (quá áp, ngắn mạch, mất nguồn cấp,…) |
| Chứng chỉ | CE, UL, cULus, FM, RCM, EAC, KCC, RoHS |
| Xuất xứ | Siemens – Đức (Germany) |
2. Cấu Tạo 6ES7135-6FB00-0BA1
Mô đun 6ES7135-6FB00-0BA1 được thiết kế với sự tỉ mỉ và chú trọng đến từng chi tiết, đảm bảo độ tin cậy và hiệu suất cao trong môi trường công nghiệp. Dưới đây là các thành phần chính của mô đun:
- Khối đầu nối (Terminal Block): Cho phép kết nối dây dẫn từ các thiết bị ngoại vi (cảm biến, bộ chấp hành) đến mô đun. Các đầu nối được mã hóa màu và đánh số rõ ràng, giúp việc đấu dây trở nên dễ dàng và tránh nhầm lẫn.
- Bộ xử lý tín hiệu (Signal Processor): Thực hiện các chức năng chuyển đổi tín hiệu số từ CPU của PLC thành tín hiệu tương tự (điện áp) để điều khiển các thiết bị chấp hành.
- Mạch cách ly (Isolation Circuit): Đảm bảo an toàn cho hệ thống bằng cách cách ly các kênh đầu ra với nhau và với hệ thống. Điều này giúp ngăn ngừa các sự cố như ngắn mạch, quá áp lan truyền trong hệ thống.
- Đèn LED báo trạng thái (Status LEDs): Cung cấp thông tin trực quan về trạng thái hoạt động của mô đun và từng kênh đầu ra. Các đèn LED này giúp người vận hành dễ dàng nhận biết các lỗi (nếu có) và trạng thái hoạt động của mô đun.
- Vỏ bảo vệ (Housing): Được làm từ vật liệu nhựa cao cấp, có độ bền cao, chống va đập và chống cháy. Vỏ bảo vệ giúp bảo vệ các linh kiện bên trong khỏi các tác động của môi trường bên ngoài (bụi bẩn, độ ẩm,…).
- Giao diện kết nối với ET 200SP (Interface to ET 200SP): Cho phép kết nối mô đun với hệ thống ET 200SP thông qua bus backplane.
- Các linh kiện điện tử khác: Bao gồm các điện trở, tụ điện, IC,… được lựa chọn và bố trí một cách khoa học để đảm bảo mô đun hoạt động ổn định và chính xác.
3. Các Tính Năng Chính Của Sản Phẩm 6ES7135-6FB00-0BA1
Mô đun 6ES7135-6FB00-0BA1 không chỉ đơn thuần là một thiết bị chuyển đổi tín hiệu, mà còn tích hợp nhiều tính năng tiên tiến, mang lại lợi ích vượt trội cho người sử dụng:
- Độ chính xác cao: Với độ phân giải 16 bit và sai số chỉ ±0.3%, mô đun đảm bảo tín hiệu đầu ra chính xác, giúp điều khiển các thiết bị chấp hành một cách tinh vi và hiệu quả.
- Tốc độ xử lý nhanh: Thời gian chuyển đổi tối đa chỉ 0.8 ms, cho phép mô đun đáp ứng nhanh chóng với các thay đổi của tín hiệu đầu vào, đảm bảo hệ thống hoạt động mượt mà và không bị trễ.
- Tính linh hoạt: Hỗ trợ nhiều dải điện áp đầu ra (0…10 V, ±10 V, 1…5 V), cho phép mô đun tương thích với nhiều loại thiết bị chấp hành khác nhau.
- Tính năng bảo vệ: Tích hợp các tính năng bảo vệ quá áp, ngắn mạch, mất nguồn cấp,… giúp bảo vệ mô đun và các thiết bị kết nối khỏi các sự cố, đảm bảo an toàn cho hệ thống.
- Chức năng chẩn đoán lỗi: Mô đun có khả năng tự động phát hiện và thông báo các lỗi (nếu có), giúp người vận hành nhanh chóng xác định và khắc phục sự cố, giảm thiểu thời gian dừng máy.
- Dễ dàng tích hợp: Thiết kế nhỏ gọn, tương thích với hệ thống ET 200SP, giúp việc lắp đặt và tích hợp mô đun vào hệ thống trở nên dễ dàng và nhanh chóng.
- Độ bền cao: Được sản xuất theo tiêu chuẩn chất lượng nghiêm ngặt của Siemens, mô đun có độ bền cao, hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.
- Tiết kiệm năng lượng: Thiết kế tối ưu giúp giảm thiểu tiêu thụ điện năng, góp phần tiết kiệm chi phí vận hành cho hệ thống.
4. Hướng Dẫn Kết Nối Sản Phẩm 6ES7135-6FB00-0BA1 Với Phần Mềm
Để kết nối mô đun 6ES7135-6FB00-0BA1 với phần mềm, bạn cần thực hiện các bước sau:
Chuẩn bị phần cứng:
- Mô đun 6ES7135-6FB00-0BA1.
- Hệ thống ET 200SP (bao gồm CPU, module nguồn, bus backplane,…).
- Cáp kết nối (nếu cần).
- Nguồn cấp 24 V DC.
Lắp đặt mô đun vào hệ thống ET 200SP:
- Tắt nguồn hệ thống ET 200SP.
- Gắn mô đun 6ES7135-6FB00-0BA1 vào vị trí trống trên bus backplane.
- Đảm bảo mô đun được gắn chắc chắn và tiếp xúc tốt với bus backplane.
Đấu dây:
- Kết nối dây dẫn từ các thiết bị ngoại vi (bộ chấp hành) đến các đầu nối trên mô đun.
- Chú ý đấu dây đúng theo sơ đồ đấu dây của mô đun và thiết bị ngoại vi.
- Sử dụng các đầu cos, ống co nhiệt để đảm bảo kết nối chắc chắn và an toàn.
Cấp nguồn:
- Kết nối nguồn cấp 24 V DC cho mô đun.
- Bật nguồn hệ thống ET 200SP.
Cài đặt phần mềm:
- Cài đặt phần mềm lập trình cho PLC Siemens (ví dụ: TIA Portal) trên máy tính.
- Cài đặt GSD file (General Station Description) cho mô đun 6ES7135-6FB00-0BA1. Bạn có thể tải GSD file từ trang web hỗ trợ của Siemens.
Cấu hình mô đun trong phần mềm:
- Mở phần mềm lập trình.
- Tạo một project mới hoặc mở project hiện có.
- Thêm mô đun 6ES7135-6FB00-0BA1 vào cấu hình phần cứng của project.
- Cấu hình các thông số cho mô đun (dải điện áp đầu ra, địa chỉ I/O,…).
- Lưu cấu hình và download xuống PLC.
5. Cách Lập Trình Sản Phẩm 6ES7135-6FB00-0BA1
Việc lập trình cho mô đun 6ES7135-6FB00-0BA1 được thực hiện thông qua phần mềm lập trình của Siemens (ví dụ: TIA Portal). Dưới đây là các bước cơ bản:
Truy cập vào các biến đầu ra của mô đun:
- Trong phần mềm lập trình, bạn có thể truy cập vào các biến đầu ra của mô đun thông qua địa chỉ I/O đã được cấu hình.
- Ví dụ: Nếu bạn cấu hình địa chỉ đầu ra của kênh 1 là QW0, bạn có thể truy cập vào giá trị của kênh này bằng cách sử dụng biến QW0 trong chương trình.
Gán giá trị cho các biến đầu ra:
- Để điều khiển các thiết bị chấp hành, bạn cần gán giá trị cho các biến đầu ra của mô đun.
- Giá trị này có thể là một hằng số, một biến, hoặc kết quả của một phép tính.
- Ví dụ: Để đặt điện áp đầu ra của kênh 1 là 5V, bạn có thể sử dụng lệnh:
MOVE 5000, QW0; (Giả sử 10V tương ứng với giá trị 10000)
Sử dụng các khối hàm (Function Blocks):
Phần mềm lập trình của Siemens cung cấp nhiều khối hàm hỗ trợ cho việc lập trình các mô đun đầu ra tương tự.
Các khối hàm này giúp bạn thực hiện các chức năng như:
- Chuyển đổi giá trị số sang giá trị điện áp tương ứng.
- Giới hạn giá trị đầu ra.
- Xử lý các lỗi (nếu có).
6. Khắc Phục Một Số Lỗi Thường Gặp Với Mô Đun 6ES7135-6FB00-0BA1
| Lỗi | Nguyên nhân | Cách khắc phục |
|---|---|---|
| Đèn LED báo lỗi trên mô đun sáng | – Quá áp, ngắn mạch, mất nguồn cấp, lỗi giao tiếp. | – Kiểm tra lại nguồn cấp, kết nối dây dẫn, cấu hình phần mềm.
– Nếu lỗi vẫn còn, thay thế mô đun. |
| Tín hiệu đầu ra không chính xác | – Sai số của mô đun, nhiễu tín hiệu, cấu hình sai dải điện áp đầu ra. | – Kiểm tra lại cấu hình dải điện áp đầu ra.
– Sử dụng các biện pháp chống nhiễu (bọc kim, nối đất,…). – Nếu lỗi vẫn còn, hiệu chỉnh lại mô đun hoặc thay thế mô đun. |
| Không thể giao tiếp với mô đun | – Lỗi kết nối với hệ thống ET 200SP, lỗi cấu hình địa chỉ I/O, lỗi driver. | – Kiểm tra lại kết nối của mô đun với bus backplane.
– Kiểm tra lại cấu hình địa chỉ I/O trong phần mềm. – Cài đặt lại driver (nếu cần). – Nếu lỗi vẫn còn, kiểm tra lại CPU của PLC và các module khác trong hệ thống. |
| Giá trị đầu ra không thay đổi | – Lỗi chương trình, lỗi kết nối với thiết bị chấp hành. | – Kiểm tra lại chương trình, đảm bảo giá trị đầu ra được gán đúng.
– Kiểm tra lại kết nối dây dẫn với thiết bị chấp hành. – Kiểm tra xem thiết bị chấp hành có hoạt động bình thường không. |
| Mô đun bị nóng bất thường | – Môi trường làm việc quá nóng, mô đun bị quá tải, lỗi linh kiện bên trong. | – Đảm bảo mô đun hoạt động trong môi trường có nhiệt độ cho phép.
– Kiểm tra xem mô đun có bị quá tải không (dòng điện đầu ra vượt quá giới hạn cho phép). – Nếu lỗi vẫn còn, thay thế mô đun. |
