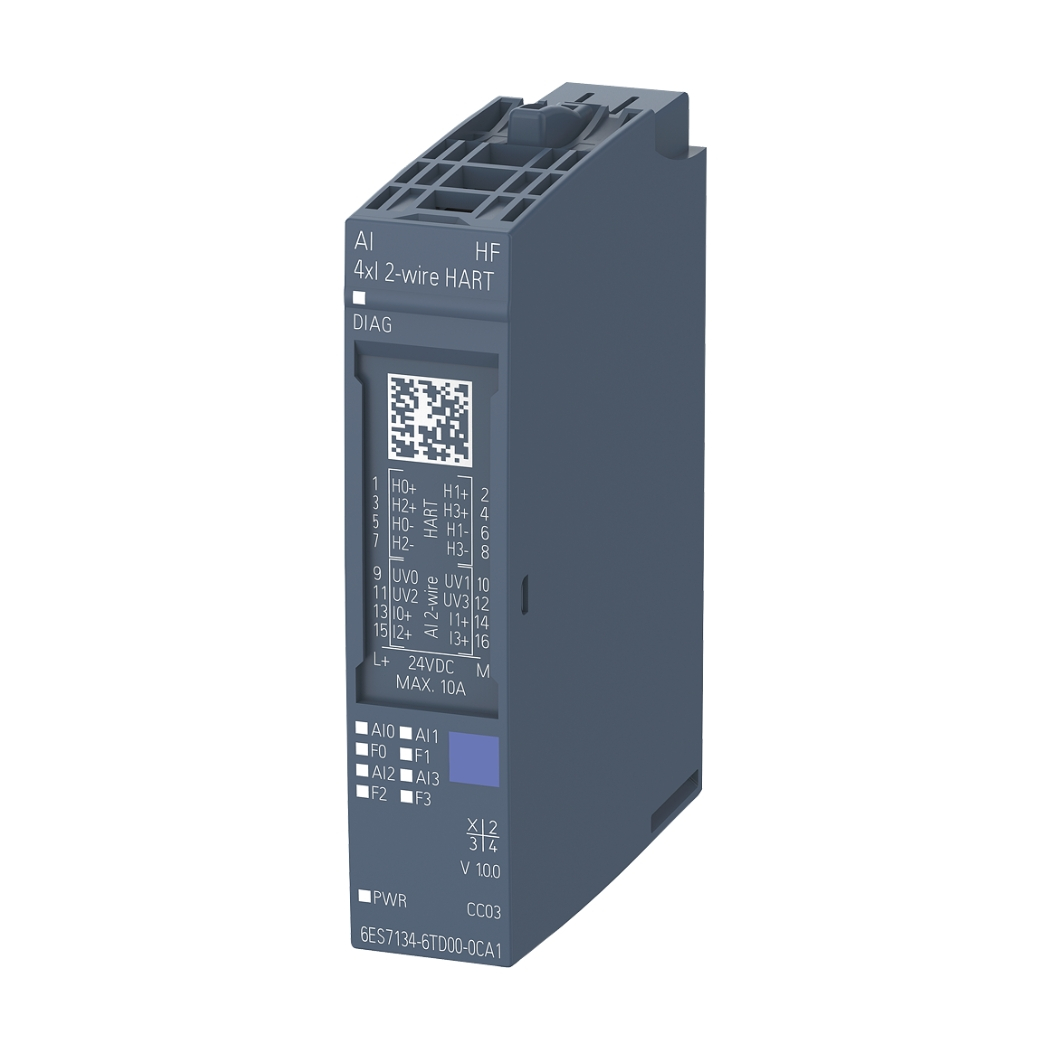

6ES7134-6TD00-0CA1 AI 4XI 2-wire Hart HF

6ES7134-6TD00-0CA1 AI 4XI 2-wire Hart HF, mô-đun đầu vào tương tự, giải pháp tiên tiến cho hệ thống tự động hóa của bạn, mang lại độ chính xác và tin cậy vượt trội trong việc thu thập dữ liệu từ các thiết bị đo lường hiện trường.

Sản phẩm này từ Siemens, hiện có sẵn tại thanhthienphu.vn, là lựa chọn hoàn hảo để nâng cao hiệu suất và tối ưu hóa quy trình sản xuất, đặc biệt trong các ứng dụng đòi hỏi giao thức HART.

1. Thông Tin Chi Tiết Về 6ES7134-6TD00-0CA1 AI 4XI 2-wire Hart HF

2. Cấu Tạo Sản Phẩm 6ES7134-6TD00-0CA1

6ES7134-6TD00-0CA1 được thiết kế với cấu trúc mô-đun, bao gồm các thành phần chính sau:

• Đầu nối dây (Terminal Block): Cho phép kết nối dễ dàng và an toàn với các thiết bị đo lường hiện trường.
• Bộ chuyển đổi tín hiệu (Signal Converter): Chuyển đổi tín hiệu dòng điện từ thiết bị đo thành tín hiệu số để vi xử lý có thể đọc được.
• Vi xử lý (Microprocessor): Xử lý tín hiệu số, thực hiện các chức năng giao tiếp HART, và cung cấp thông tin chẩn đoán.
• Bộ nhớ (Memory): Lưu trữ chương trình cấu hình và dữ liệu hoạt động.
• Mạch bảo vệ (Protection Circuit): Bảo vệ mô-đun khỏi các tác động quá áp, quá dòng, và ngắn mạch.
• Đèn LED báo trạng thái (Status LEDs): Hiển thị trạng thái hoạt động và các lỗi (nếu có).
• Giao diện truyền thông (Communication Interface): Cho phép kết nối với hệ thống điều khiển trung tâm (PLC) thông qua giao thức PROFINET hoặc PROFIBUS (thông qua module giao diện).

3. Các Tính Năng Chính Của Sản Phẩm 6ES7134-6TD00-0CA1

• Độ chính xác cao: Với độ phân giải 16 bit, 6ES7134-6TD00-0CA1 đảm bảo thu thập dữ liệu chính xác từ các thiết bị đo, giúp nâng cao độ tin cậy của hệ thống.
• Hỗ trợ giao thức HART: Cho phép truyền thông hai chiều với các thiết bị hiện trường, không chỉ thu thập dữ liệu mà còn có thể cấu hình và chẩn đoán thiết bị từ xa.
• Tích hợp dễ dàng: Tương thích với hệ thống SIMATIC ET 200SP, dễ dàng lắp đặt và cấu hình thông qua phần mềm TIA Portal của Siemens.
• Chẩn đoán lỗi nhanh chóng: Đèn LED báo trạng thái và thông tin chẩn đoán chi tiết giúp kỹ thuật viên nhanh chóng phát hiện và khắc phục sự cố.
• Chức năng bảo vệ: Bảo vệ mô-đun và hệ thống khỏi các sự cố về điện, đảm bảo an toàn và độ tin cậy.
• Tính năng “Hot Swapping”: Cho phép thay nóng module mà không làm gián đoạn hoạt động của hệ thống

4. Hướng Dẫn Kết Nối 6ES7134-6TD00-0CA1 Với Phần Mềm

Kết nối vật lý:

• Gắn mô-đun 6ES7134-6TD00-0CA1 vào đế (base unit) của hệ thống SIMATIC ET 200SP.
• Kết nối dây tín hiệu từ các thiết bị đo lường hiện trường vào các đầu nối tương ứng trên mô-đun.
• Cấp nguồn 24 V DC cho mô-đun.

Cài đặt phần mềm:

• Sử dụng phần mềm TIA Portal (Totally Integrated Automation Portal) của Siemens để cấu hình và lập trình hệ thống.
• Cài đặt GSDML file (Generic Station Description Markup Language) của 6ES7134-6TD00-0CA1 vào TIA Portal.

Cấu hình trong TIA Portal:

• Thêm mô-đun 6ES7134-6TD00-0CA1 vào cấu hình phần cứng của dự án.
• Thiết lập các thông số cho từng kênh đầu vào (ví dụ: loại tín hiệu, dải đo, bộ lọc…).
• Cấu hình các thông số giao tiếp HART (nếu sử dụng).
• Gán địa chỉ I/O cho các kênh đầu vào.

5. Cách Lập Trình Sản Phẩm 6ES7134-6TD00-0CA1

• Truy cập dữ liệu: Sử dụng các khối hàm (function blocks) trong TIA Portal để đọc dữ liệu từ các kênh đầu vào của 6ES7134-6TD00-0CA1. Ví dụ, sử dụng khối hàm “RDREC” để đọc dữ liệu từ một thiết bị HART.
• Xử lý dữ liệu: Thực hiện các phép toán, so sánh, hoặc chuyển đổi dữ liệu để phù hợp với yêu cầu của ứng dụng. Ví dụ, chuyển đổi giá trị dòng điện thành giá trị nhiệt độ.
• Điều khiển: Sử dụng dữ liệu đã xử lý để điều khiển các thiết bị khác trong hệ thống. Ví dụ, điều khiển van để duy trì nhiệt độ mong muốn.

Ví dụ:

// Đọc dữ liệu từ kênh đầu vào 1
Data_CH1 := RDREC(REQ := TRUE, ID := HW_IO_CH1, INDEX := 0, MLEN := 2, VALID => Valid_CH1, BUSY => Busy_CH1, ERROR => Error_CH1, STATUS => Status_CH1, RECORD => RawData_CH1);

// Chuyển đổi giá trị dòng điện (4-20 mA) thành nhiệt độ (0-100 °C)
Temperature_CH1 := SCALE_X(IN := RawData_CH1, MIN := 4000, MAX := 20000, OUT_MIN := 0.0, OUT_MAX := 100.0);

// Điều khiển van
IF Temperature_CH1 > Setpoint THEN
    // Mở van
    Valve_Control := TRUE;
ELSE
    // Đóng van
    Valve_Control := FALSE;
END_IF;

Đoạn code trên được viết theo ngôn ngữ lập trình SCL (Structured Control Language),

6. Khắc Phục Một Số Lỗi Thường Gặp Với 6ES7134-6TD00-0CA1

7. Liên Hệ thanhthienphu.vn Để Được Tư Vấn

6ES7134-6TD00-0CA1 AI 4XI 2-wire Hart HF là một giải pháp hoàn hảo cho các ứng dụng tự động hóa đòi hỏi độ chính xác, tin cậy và khả năng tích hợp cao. Với các tính năng vượt trội, sản phẩm này sẽ giúp bạn nâng cao hiệu quả sản xuất, tiết kiệm chi phí và đảm bảo an toàn cho hệ thống.

Hãy liên hệ ngay với thanhthienphu.vn qua hotline 08.12.77.88.99 để được tư vấn chi tiết về 6ES7134-6TD00-0CA1 và nhận những ưu đãi đặc biệt. Đừng bỏ lỡ cơ hội sở hữu một thiết bị tuyệt vời, giúp bạn nâng tầm hệ thống tự động hóa và đạt được những thành công mới!

Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh.

Website: thanhthienphu.vn

Chúng tôi rất mong được đồng hành cùng bạn trên con đường phát triển!
