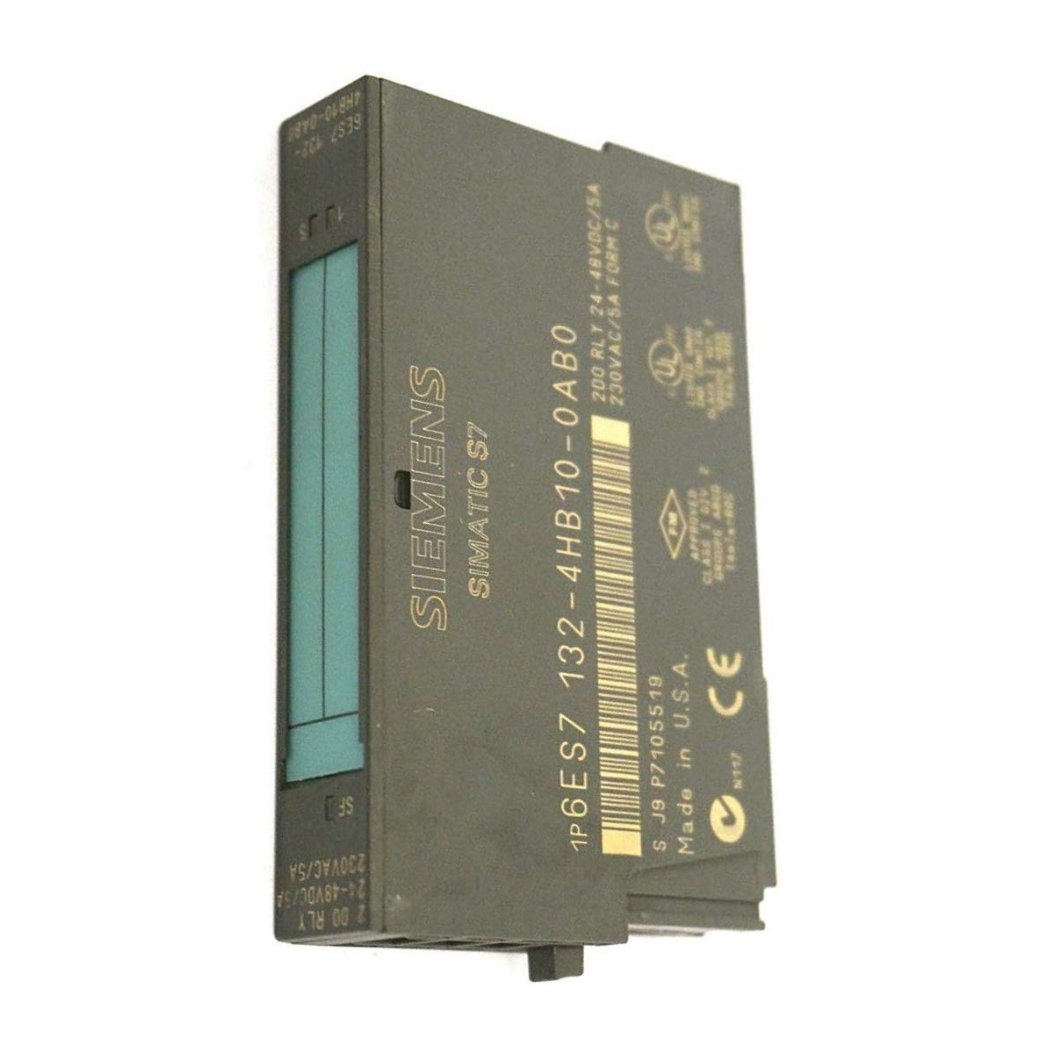

6ES7132-4HB10-0AB0 – Module ET200S 2DO Relay Siemens

1,900,000

* Giá trên website là giá tham khảo, giá hiện tại sẽ có thay đổi. Vui lòng liên hệ Hotline để được báo giá chính xác
* Giá trên chưa bao gồm chi phí lắp đặt và thi công

5.0 (2 đánh giá) Đã bán 14k
Còn hàng: 7
  • SKU: 6ES7132-4HB10-0AB0
  • Thông số kỹ thuật: SIMATIC DP, 5 ELECTRON. MODULES ET200S: 2DO RELAY(FORM C CONT.) DC24V-48V/5A, AC24V-230V/5A, 15 MM WIDTH, FIRST-UP SIGNAL, 5 PIECES PER PACKAGING UNIT
  • Tình trạng: Hàng có sẵn, mới 100%
  • Chứng từ COCQ, tờ khai hải quan, có xuất hóa đơn VAT
  • Hãng sản xuất: Siemens
  • Giảm thêm 5% khi mua sản phẩm cùng danh mục có giá cao hơn
Thanh Thiên Phú cam kết Thanh Thiên Phú cam kết
banner-cam-ket-dich-vu-khach-hang

Còn 7 trong kho

Mua ngay

Thông số kỹ thuật 6ES7132-4HB10-0AB0

Thông số Giá trị
Mã sản phẩm 6ES7132-4HB10-0AB0
Loại sản phẩm Module điện tử cho ET 200S, 2 đầu ra rơ le thường mở (2 RO NO)
Điện áp cung cấp (Giá trị định mức một chiều) 24 V
Dòng điện đầu vào (Từ điện áp cung cấp L+, tối đa) 40 mA
Tổn hao công suất (Điển hình) 1 W
Số lượng đầu ra số 2
Loại đầu ra Rơ le (tiếp điểm thường mở)
Bảo vệ ngắn mạch Không; Yêu cầu cầu chì bên ngoài 4 Ampe / 250 Volt xoay chiều
Khả năng đóng cắt của tiếp điểm (Với tải thuần trở, tối đa) 2 Ampe
Khả năng đóng cắt của tiếp điểm (Với tải động cơ, tối đa) 2 Ampe (AC-15 tại 230 Volt xoay chiều; DC-13 tại 24 Volt một chiều)
Điện áp đầu ra (Cho tín hiệu “1”, tối thiểu) L+ (-0.8 Volt)
Dòng điện đầu ra (Cho tín hiệu “1” giá trị định mức) 2 Ampe
Dòng điện đầu ra (Cho tín hiệu “1” dải cho phép, tối đa) 2 Ampe
Số lượng đầu ra rơ le 2
Tần số đóng cắt (Với tải thuần trở, tối đa) 1 Hz
Tần số đóng cắt (Với tải cảm, tối đa) 0.5 Hz
Vật liệu tiếp điểm AgSnO2 (Hợp kim Bạc Thiếc Oxit)
Tuổi thọ cơ khí của tiếp điểm rơ le (chu kỳ đóng cắt, điển hình) 1 000 000
Cách ly (Cách ly được kiểm tra với) 1500 Volt xoay chiều
Kích thước (Rộng) 30 mm
Kích thước (Cao) 81 mm
Kích thước (Sâu) 52 mm
Khối lượng (Xấp xỉ) 70 g

Download tài liệu SIMATIC ET 200

Simatic ET200 Catalogue

Mô tả sản phẩm

6ES7132-4HB10-0AB0 Module ET200S 2DO là giải pháp đầu ra số (digital output) lý tưởng cho hệ thống tự động hóa của bạn, mang đến sự tin cậy, linh hoạt và hiệu quả vượt trội.

Mô-đun đầu ra kỹ thuật số này từ Siemens, một phần của họ ET200S, không chỉ nâng cao năng suất mà còn đảm bảo an toàn và tối ưu chi phí vận hành cho các kỹ sư điện, kỹ thuật viên và nhà quản lý. thanhthienphu.vn tự hào là nhà cung cấp uy tín, mang đến sản phẩm chính hãng cùng dịch vụ hỗ trợ kỹ thuật tận tâm.

1. Cấu Tạo 6ES7132-4HB10-0AB0

Module ET200S 2DO 6ES7132-4HB10-0AB0, sản phẩm từ Siemens, không chỉ là một linh kiện điện tử, mà còn là một tác phẩm kỹ thuật, thể hiện sự tỉ mỉ trong từng chi tiết. Hãy cùng thanhthienphu.vn khám phá cấu tạo tinh tế của mô-đun này, để hiểu rõ vì sao nó trở thành lựa chọn hàng đầu của các kỹ sư và chuyên gia tự động hóa:

  • Vỏ ngoài: Sử dụng chất liệu nhựa cao cấp, có khả năng chống cháy, chống va đập và chịu được nhiệt độ cao, đảm bảo an toàn và độ bền trong môi trường công nghiệp.
  • Terminal kết nối: Thiết kế dạng terminal vặn vít, giúp việc kết nối dây dẫn trở nên dễ dàng, nhanh chóng và chắc chắn. Các terminal được đánh dấu rõ ràng, giúp tránh nhầm lẫn trong quá trình lắp đặt.
  • Đèn LED báo trạng thái: Mỗi kênh đầu ra đều có đèn LED hiển thị trạng thái hoạt động (ON/OFF), giúp người dùng dễ dàng quan sát và kiểm tra tình trạng của thiết bị. Đèn LED còn có chức năng báo lỗi, giúp nhanh chóng phát hiện và xử lý sự cố.
  • Mạch điện tử: Được thiết kế và sản xuất theo tiêu chuẩn nghiêm ngặt của Siemens, sử dụng các linh kiện chất lượng cao, đảm bảo độ tin cậy và tuổi thọ lâu dài. Mạch tích hợp các chức năng bảo vệ như chống ngắn mạch, quá áp, quá dòng, giúp bảo vệ thiết bị và hệ thống.
  • Giao tiếp truyền thông: Module sử dụng giao thức truyền thông PROFIBUS DP hoặc PROFINET (tùy thuộc vào phiên bản), cho phép kết nối dễ dàng với các bộ điều khiển trung tâm (PLC) và các thiết bị khác trong hệ thống ET200S.
  • Cơ cấu lắp đặt: Thiết kế dạng module, dễ dàng lắp đặt trên thanh ray DIN, tiết kiệm không gian và thời gian lắp đặt.

2. Các Tính Năng Chính Của 6ES7132-4HB10-0AB0

Không chỉ dừng lại ở chức năng cơ bản của một module đầu ra số, 6ES7132-4HB10-0AB0 mang đến những tính năng vượt trội, đáp ứng những yêu cầu khắt khe nhất của các ứng dụng tự động hóa hiện đại, giúp các kỹ sư, kỹ thuật viên và nhà quản lý nâng cao hiệu quả và tối ưu hóa quy trình sản xuất:

  • Độ tin cậy cao: Sản phẩm được sản xuất theo tiêu chuẩn chất lượng nghiêm ngặt của Siemens, đảm bảo hoạt động ổn định và bền bỉ trong thời gian dài, giảm thiểu thời gian dừng máy và chi phí bảo trì.
  • Khả năng chẩn đoán lỗi: Tích hợp các chức năng chẩn đoán lỗi tiên tiến, giúp người dùng nhanh chóng xác định nguyên nhân sự cố và có biện pháp khắc phục kịp thời. Thông tin lỗi được hiển thị qua đèn LED và có thể truy cập thông qua phần mềm lập trình.
  • Bảo vệ toàn diện: Module được trang bị các tính năng bảo vệ chống ngắn mạch, quá áp, quá dòng, đảm bảo an toàn cho thiết bị và hệ thống.
  • Dễ dàng lắp đặt và cấu hình: Thiết kế dạng module, dễ dàng lắp đặt trên thanh ray DIN. Việc cấu hình được thực hiện thông qua phần mềm lập trình STEP 7 của Siemens, với giao diện trực quan và dễ sử dụng.
  • Tương thích cao: Module tương thích hoàn toàn với các thành phần khác trong hệ thống ET200S, cho phép mở rộng và nâng cấp hệ thống một cách dễ dàng.
  • Tiết kiệm năng lượng: Thiết kế tối ưu giúp giảm thiểu tiêu thụ điện năng, góp phần tiết kiệm chi phí vận hành.
  • Hỗ trợ đa dạng ứng dụng: Module có thể được sử dụng trong nhiều ứng dụng khác nhau như điều khiển động cơ, van, đèn báo, còi báo… trong các ngành công nghiệp như sản xuất, chế biến, xây dựng, năng lượng…

3. Hướng Dẫn Kết Nối  6ES7132-4HB10-0AB0 Với Phần Mềm

Để khai thác tối đa tiềm năng của 6ES7132-4HB10-0AB0, việc kết nối module với phần mềm lập trình là bước không thể bỏ qua. thanhthienphu.vn sẽ hướng dẫn bạn từng bước thực hiện, giúp bạn tự tin làm chủ công nghệ:

Chuẩn bị:

  • Module 6ES7132-4HB10-0AB0.
  • Bộ nguồn 24V DC.
  • Cáp kết nối (PROFIBUS DP hoặc PROFINET, tùy thuộc vào cấu hình hệ thống).
  • Phần mềm lập trình STEP 7 (hoặc TIA Portal) của Siemens.
  • Máy tính cài đặt phần mềm.
  • Tài liệu hướng dẫn sử dụng của module (có thể tải về từ trang web của Siemens hoặc thanhthienphu.vn).

Kết nối phần cứng:

  • Gắn module 6ES7132-4HB10-0AB0 lên thanh ray DIN trong tủ điện.
  • Kết nối nguồn 24V DC vào các chân cấp nguồn của module (thường được ký hiệu là L+ và M).
  • Kết nối các đầu ra của module với các thiết bị ngoại vi (van, động cơ, đèn báo…) theo sơ đồ đấu dây.
  • Kết nối cáp truyền thông (PROFIBUS DP hoặc PROFINET) vào cổng giao tiếp của module.
  • Đảm bảo tất cả các kết nối được thực hiện chắc chắn và đúng kỹ thuật.

Cấu hình phần mềm:

  • Mở phần mềm STEP 7 (hoặc TIA Portal).
  • Tạo một project mới hoặc mở project hiện có.
  • Thêm module 6ES7132-4HB10-0AB0 vào cấu hình phần cứng của project. Bạn có thể tìm thấy module trong thư viện phần cứng của phần mềm.
  • Cài đặt địa chỉ PROFIBUS DP hoặc PROFINET cho module (nếu cần).
  • Khai báo các biến đầu ra (output) tương ứng với các kênh đầu ra của module.
  • Lưu cấu hình phần cứng.

Lập trình:

  • Viết chương trình điều khiển trong phần mềm STEP 7, sử dụng các biến đầu ra đã khai báo để điều khiển các thiết bị ngoại vi.
  • Tải chương trình xuống PLC.
  • Kiểm tra hoạt động của hệ thống.

4. Cách Lập Trình 6ES7132-4HB10-0AB0

Việc lập trình cho 6ES7132-4HB10-0AB0 không hề phức tạp như bạn nghĩ. Với sự hỗ trợ của phần mềm STEP 7 và kiến thức cơ bản về tự động hóa, bạn có thể dễ dàng tạo ra những chương trình điều khiển linh hoạt và hiệu quả. thanhthienphu.vn sẽ minh họa bằng một ví dụ đơn giản:

Ví dụ: Điều khiển hai đèn báo (đèn Xanh và đèn Đỏ) bằng hai nút nhấn (Start và Stop).

Phần cứng:

  • Module 6ES7132-4HB10-0AB0.
  • Hai đèn báo (Xanh và Đỏ).
  • Hai nút nhấn (Start và Stop).
  • PLC S7-300/400 (hoặc PLC khác tương thích).

Sơ đồ đấu dây: (Có thể vẽ sơ đồ đơn giản)

  • Kết nối đèn Xanh vào kênh đầu ra 1 (Q0.0) của module.
  • Kết nối đèn Đỏ vào kênh đầu ra 2 (Q0.1) của module.
  • Kết nối nút Start vào một đầu vào của PLC (ví dụ: I0.0).
  • Kết nối nút Stop vào một đầu vào khác của PLC (ví dụ: I0.1).

Chương trình (LAD):

// Network 1: Điều khiển đèn Xanh
      I0.0                      Q0.0
----| |------------------------( )----

// Network 2: Điều khiển đèn Đỏ
      I0.1                      Q0.1
----|/|------------------------( )----

Giải thích:

  • Network 1: Khi nút Start (I0.0) được nhấn, tiếp điểm I0.0 đóng lại, cuộn dây Q0.0 được cấp điện, đèn Xanh sáng.
  • Network 2: Khi nút Stop (I0.1) được nhấn, tiếp điểm I0.1 mở ra, cuộn dây Q0.1 mất điện, đèn Đỏ tắt.

Lưu ý: Đây chỉ là một ví dụ đơn giản. Bạn có thể mở rộng và tùy biến chương trình để đáp ứng các yêu cầu cụ thể của ứng dụng.

5. Khắc Phục Một Số Lỗi Thường Gặp Với 6ES7132-4HB10-0AB0

Trong quá trình vận hành, đôi khi bạn có thể gặp phải một số sự cố với module 6ES7132-4HB10-0AB0. Đừng lo lắng, thanhthienphu.vn sẽ giúp bạn nhanh chóng xác định nguyên nhân và khắc phục:

Lỗi đèn LED báo đỏ:

Nguyên nhân: Có thể do ngắn mạch đầu ra, quá tải, lỗi truyền thông hoặc lỗi phần cứng bên trong module.

Khắc phục:

  • Kiểm tra lại kết nối đầu ra, đảm bảo không có ngắn mạch.
  • Kiểm tra dòng điện đầu ra, đảm bảo không vượt quá định mức (0.5A/kênh).
  • Kiểm tra kết nối truyền thông (PROFIBUS DP hoặc PROFINET).
  • Nếu đã kiểm tra tất cả các yếu tố trên mà lỗi vẫn còn, có thể module bị lỗi phần cứng. Liên hệ với thanhthienphu.vn để được hỗ trợ.

Lỗi không có tín hiệu đầu ra:

Nguyên nhân: Có thể do mất nguồn cấp, lỗi chương trình, lỗi cấu hình hoặc lỗi phần cứng.

Khắc phục:

  • Kiểm tra nguồn cấp 24V DC cho module.
  • Kiểm tra chương trình điều khiển trong PLC, đảm bảo các biến đầu ra được gán đúng.
  • Kiểm tra cấu hình phần cứng trong phần mềm STEP 7.
  • Nếu đã kiểm tra tất cả các yếu tố trên mà lỗi vẫn còn, có thể module bị lỗi phần cứng.

Lỗi truyền thông:

Nguyên nhân: Có thể do cấu hình địa chỉ PROFIBUS DP hoặc PROFINET không đúng, cáp kết nối bị lỏng hoặc hỏng, hoặc lỗi phần cứng.

Khắc phục:

  • Kiểm tra lại cấu hình địa chỉ trong phần mềm STEP 7.
  • Kiểm tra cáp kết nối, đảm bảo chắc chắn và không bị hư hỏng.
  • Thử thay thế bằng một module khác để kiểm tra.

6. Liên Hệ thanhthienphu.vn Để Được Tư Vấn

Nếu bạn đang tìm kiếm một giải pháp đầu ra số tin cậy, linh hoạt và hiệu quả cho hệ thống tự động hóa của mình, thì 6ES7132-4HB10-0AB0 Module ET200S 2DO chính là lựa chọn hoàn hảo. Và thanhthienphu.vn chính là địa chỉ tin cậy để bạn sở hữu sản phẩm chính hãng, chất lượng cùng dịch vụ hỗ trợ kỹ thuật tận tâm.

Đừng ngần ngại, hãy liên hệ ngay với thanhthienphu.vn để được tư vấn và hỗ trợ tốt nhất:

  • Hotline: 08.12.77.88.99
  • Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh.
  • Website: thanhthienphu.vn

Tại sao nên chọn thanhthienphu.vn?

  • Sản phẩm chính hãng: Cam kết cung cấp module 6ES7132-4HB10-0AB0 chính hãng Siemens, đầy đủ giấy tờ chứng nhận chất lượng (CO, CQ).
  • Giá cả cạnh tranh: Luôn cập nhật giá mới nhất và có nhiều chương trình ưu đãi hấp dẫn.
  • Dịch vụ hỗ trợ kỹ thuật tận tâm: Đội ngũ kỹ sư giàu kinh nghiệm, sẵn sàng hỗ trợ bạn trong quá trình lắp đặt, cấu hình và vận hành sản phẩm.
  • Giao hàng nhanh chóng: Giao hàng toàn quốc, đảm bảo sản phẩm đến tay bạn trong thời gian sớm nhất.
  • Chế độ bảo hành uy tín: Bảo hành theo tiêu chuẩn của nhà sản xuất.

thanhthienphu.vn – Đối tác tin cậy của bạn trên con đường tự động hóa!

Thanh Thiên Phú là đại lý Siemens tại Việt Nam cung cấp các dòng sản phẩm PLC Siemens, HMI Siemens, biến tần Siemens, bộ nguồn Siemens, công tắc ổ cắm Siemens, thiết bị điện Siemens, thiết bị đo lường Siemens, động cơ Siemens chính hãng, luôn có các chương trình khuyến mãi cho các sản phẩm Siemens.
