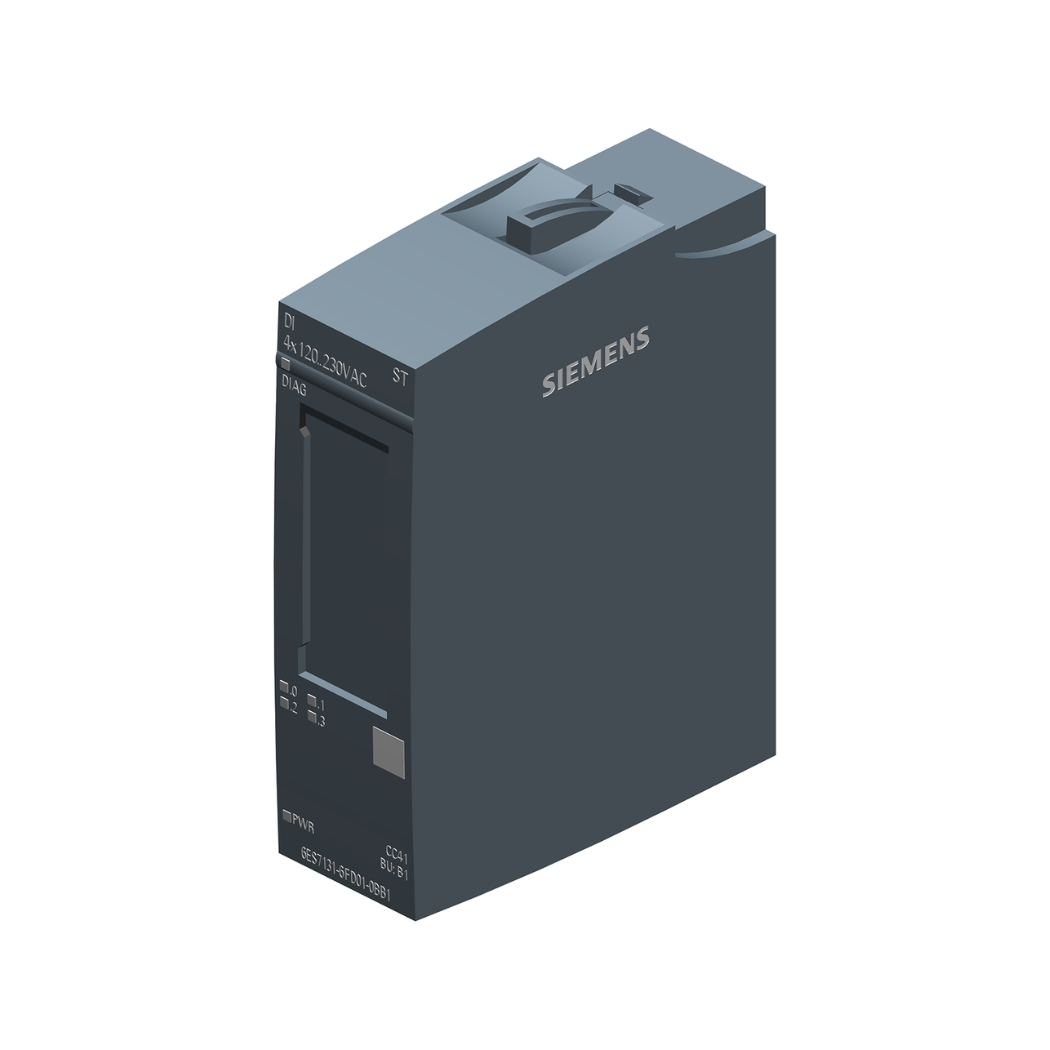

6ES7131-6FD01-0BB1 DI 4x 120..230V AC ST, mô-đun đầu vào số, là giải pháp hoàn hảo để nâng cao hiệu suất và độ tin cậy cho hệ thống điều khiển tự động của bạn, mang lại khả năng kiểm soát vượt trội và giảm thiểu thời gian chết máy.
Tại thanhthienphu.vn, chúng tôi cung cấp các module I/O, thiết bị đóng cắt, PLC Siemens chính hãng, đảm bảo chất lượng và dịch vụ hỗ trợ kỹ thuật tận tâm, giúp bạn tối ưu hóa quy trình sản xuất và tiết kiệm chi phí.
1. Thông Tin Chi Tiết Về 6ES7131-6FD01-0BB1 DI 4x 120..230V AC ST
| Thông số kỹ thuật | Chi tiết |
|---|---|
| Mã sản phẩm | 6ES7131-6FD01-0BB1 |
| Loại sản phẩm | Mô-đun đầu vào số (Digital Input Module) |
| Số kênh đầu vào | 4 |
| Dải điện áp đầu vào | 120..230V AC |
| Dòng điện đầu vào | Thông thường 2.5 mA tại 120V AC, 4.5 mA tại 230V AC |
| Thời gian trễ (Input Delay) | Có thể cấu hình (typical 1.2 ms, 3.4 ms, 4.5 ms, 15 ms) |
| Cách ly (Isolation) | Cách ly quang học (500V AC) giữa các kênh và giữa kênh với bus hệ thống |
| Đèn báo trạng thái | Đèn LED cho mỗi kênh, hiển thị trạng thái ON/OFF |
| Chuẩn bảo vệ | IP20 |
| Nhiệt độ hoạt động | 0°C đến 60°C |
| Độ ẩm hoạt động | 5% đến 95% RH, không ngưng tụ |
| Kích thước (WxHxD) | 15 mm x 81 mm x 52 mm |
| Trọng lượng | Khoảng 40g |
| Tương thích với | SIMATIC ET 200SP |
| Tiêu chuẩn | CE, UL, CSA |
2. Cấu Tạo Sản Phẩm 6ES7131-6FD01-0BB1
Mô-đun đầu vào số 6ES7131-6FD01-0BB1 được thiết kế với cấu trúc khoa học, tối ưu hóa cho việc lắp đặt, sử dụng và bảo trì trong môi trường công nghiệp.
- Vỏ bảo vệ: Được làm từ nhựa chất lượng cao, có khả năng chống va đập, chống cháy và bảo vệ các linh kiện bên trong khỏi bụi bẩn, độ ẩm và các tác động từ môi trường bên ngoài. Thiết kế dạng module, dễ dàng tháo lắp trên thanh DIN rail, tiết kiệm không gian và thời gian lắp đặt.
- Khối đầu vào (Input Block): Bao gồm 4 kênh đầu vào độc lập, mỗi kênh có khả năng tiếp nhận tín hiệu AC từ 120V đến 230V. Các đầu vào này được thiết kế để kết nối với các cảm biến, công tắc, nút nhấn hoặc các thiết bị ngoại vi khác cung cấp tín hiệu điều khiển.
- Mạch cách ly quang học (Optical Isolation Circuit): Sử dụng các optocoupler để cách ly tín hiệu giữa các kênh đầu vào và giữa kênh đầu vào với bus hệ thống. Điều này giúp bảo vệ các linh kiện nhạy cảm khỏi các xung điện áp cao, nhiễu điện và các sự cố ngắn mạch, đồng thời tăng cường độ tin cậy và an toàn cho toàn bộ hệ thống.
- Vi xử lý (Microprocessor): Đóng vai trò là bộ não của mô-đun, xử lý tín hiệu đầu vào, thực hiện các chức năng logic, giao tiếp với CPU trung tâm thông qua bus hệ thống và điều khiển các đèn LED báo trạng thái.
- Khối giao tiếp (Communication Interface): Cho phép mô-đun kết nối với hệ thống điều khiển trung tâm (ví dụ: PLC) thông qua giao thức truyền thông PROFINET hoặc PROFIBUS (tùy thuộc vào phiên bản ET 200SP). Khối này đảm bảo việc truyền dữ liệu nhanh chóng, chính xác và tin cậy.
- Đèn LED báo trạng thái: Mỗi kênh đầu vào có một đèn LED tương ứng, hiển thị trạng thái ON/OFF của kênh đó. Đèn LED giúp người vận hành dễ dàng quan sát và kiểm tra trạng thái hoạt động của các thiết bị ngoại vi.
- Đầu nối (Terminal Block): Cung cấp các điểm kết nối dây dẫn, cho phép người dùng dễ dàng đấu nối mô-đun với các thiết bị ngoại vi và hệ thống điện. Các đầu nối được đánh dấu rõ ràng để tránh nhầm lẫn trong quá trình lắp đặt.
- Mạch bảo vệ: Tích hợp các thành phần để bảo vệ các đầu vào khỏi đột biến điện áp, quá dòng.
3. Các Tính Năng Chính Của 6ES7131-6FD01-0BB1
Mô-đun 6ES7131-6FD01-0BB1 không chỉ là một thiết bị đầu vào số thông thường mà còn là một giải pháp tích hợp nhiều tính năng tiên tiến, đáp ứng các yêu cầu khắt khe của hệ thống điều khiển tự động hiện đại.
Độ tin cậy cao:
- Sản phẩm được sản xuất bởi Siemens, một thương hiệu hàng đầu thế giới về tự động hóa công nghiệp, đảm bảo chất lượng và độ bền vượt trội.
- Thiết kế chắc chắn, sử dụng linh kiện chất lượng cao, có khả năng hoạt động ổn định trong môi trường công nghiệp khắc nghiệt, với nhiệt độ từ 0°C đến 60°C và độ ẩm từ 5% đến 95% (không ngưng tụ).
- Tích hợp mạch cách ly quang học, giúp bảo vệ mô-đun khỏi các xung điện áp cao, nhiễu điện và các sự cố ngắn mạch, đảm bảo an toàn cho hệ thống và người vận hành.
Tính linh hoạt:
- Dải điện áp đầu vào rộng (120..230V AC), cho phép mô-đun kết nối với nhiều loại cảm biến và thiết bị ngoại vi khác nhau, mà không cần phải sử dụng thêm bộ chuyển đổi điện áp.
- Thời gian trễ đầu vào có thể cấu hình (1.2 ms, 3.4 ms, 4.5 ms, 15 ms), giúp người dùng tối ưu hóa hiệu suất hệ thống và giảm thiểu ảnh hưởng của nhiễu tín hiệu.
- Thiết kế dạng module, dễ dàng lắp đặt và thay thế trên thanh DIN rail, tiết kiệm thời gian và chi phí bảo trì.
Khả năng chẩn đoán lỗi:
- Mỗi kênh đầu vào có một đèn LED báo trạng thái, giúp người vận hành dễ dàng xác định kênh nào đang hoạt động hoặc gặp sự cố.
- Mô-đun hỗ trợ các chức năng chẩn đoán lỗi nâng cao, như phát hiện đứt dây, ngắn mạch, quá áp, giúp người dùng nhanh chóng xác định và khắc phục sự cố, giảm thiểu thời gian chết máy.
Tương thích cao:
- Mô-đun 6ES7131-6FD01-0BB1 được thiết kế để hoạt động với hệ thống SIMATIC ET 200SP của Siemens, một hệ thống I/O phân tán linh hoạt và mạnh mẽ, được sử dụng rộng rãi trong các ứng dụng tự động hóa công nghiệp.
- Hỗ trợ các giao thức truyền thông phổ biến như PROFINET và PROFIBUS (tùy thuộc vào phiên bản ET 200SP), cho phép mô-đun dễ dàng tích hợp vào các hệ thống điều khiển hiện có.
Dễ dàng cấu hình:
Việc cấu hình mô-đun được thực hiện thông qua phần mềm STEP 7 (TIA Portal) của Siemens, một môi trường lập trình tích hợp mạnh mẽ và trực quan, cho phép người dùng dễ dàng cấu hình các thông số của mô-đun, như thời gian trễ đầu vào, chế độ hoạt động, và các chức năng chẩn đoán lỗi.
An toàn:
- Mô-đun tuân thủ các tiêu chuẩn an toàn quốc tế như CE, UL, CSA, đảm bảo an toàn cho người vận hành và thiết bị.
- Tích hợp các tính năng bảo vệ như cách ly quang học, bảo vệ chống ngắn mạch, quá áp, giúp ngăn ngừa các sự cố nguy hiểm.
4. Hướng Dẫn Kết Nối 6ES7131-6FD01-0BB1 Với Phần Mềm
Bước 1: Chuẩn bị phần cứng và phần mềm:
- Đảm bảo bạn có mô-đun 6ES7131-6FD01-0BB1, một bộ nguồn 24V DC (nếu cần), cáp kết nối phù hợp (ví dụ: cáp Ethernet cho PROFINET), và một máy tính đã cài đặt phần mềm STEP 7 (TIA Portal) của Siemens.
- Kiểm tra phiên bản phần mềm STEP 7 của bạn có hỗ trợ mô-đun 6ES7131-6FD01-0BB1 hay không. Nếu không, hãy cập nhật phần mềm lên phiên bản mới nhất.
Kiểm tra chắc chắn rằng PLC đã được cấu hình và có thể kết nối được với máy tính.
Bước 2: Lắp đặt mô-đun:
- Gắn mô-đun 6ES7131-6FD01-0BB1 vào thanh DIN rail trong tủ điện. Đảm bảo mô-đun được gắn chắc chắn và đúng vị trí.
- Kết nối dây nguồn 24V DC vào các chân nguồn tương ứng trên mô-đun (nếu cần).
- Kết nối các dây tín hiệu từ các cảm biến, công tắc, hoặc thiết bị ngoại vi khác vào các chân đầu vào tương ứng trên mô-đun. Chú ý đấu nối đúng cực tính và tuân thủ sơ đồ đấu dây của nhà sản xuất.
Bước 3: Kết nối mô-đun với hệ thống ET 200SP:
- Nếu bạn đang sử dụng hệ thống ET 200SP, hãy gắn mô-đun 6ES7131-6FD01-0BB1 vào một vị trí trống trên đế cắm (base unit) của ET 200SP.
- Đảm bảo rằng mô-đun được kết nối chính xác với bus hệ thống của ET 200SP.
Bước 4: Cấu hình phần cứng trong STEP 7 (TIA Portal):
- Mở phần mềm STEP 7 (TIA Portal) trên máy tính của bạn.
- Tạo một dự án mới hoặc mở một dự án hiện có.
- Thêm một trạm ET 200SP vào dự án của bạn (nếu chưa có).
- Trong cửa sổ cấu hình phần cứng (Hardware Configuration), kéo và thả mô-đun 6ES7131-6FD01-0BB1 từ thư viện phần cứng (Hardware Catalog) vào vị trí tương ứng trên trạm ET 200SP.
- Cấu hình địa chỉ I/O cho mô-đun. Địa chỉ này sẽ được sử dụng để truy cập dữ liệu đầu vào từ mô-đun trong chương trình PLC.
- Cấu hình các thông số khác của mô-đun, như thời gian trễ đầu vào, chế độ hoạt động, và các chức năng chẩn đoán lỗi (nếu cần).
Bước 5: Tải cấu hình xuống PLC:
- Kết nối máy tính của bạn với PLC thông qua cáp kết nối.
- Chọn PLC trong cửa sổ dự án của STEP 7.
- Nhấp vào nút “Download” để tải cấu hình phần cứng xuống PLC.
- Chờ cho quá trình tải xuống hoàn tất.
Bước 6: Kiểm tra kết nối:
- Sau khi tải cấu hình xuống PLC, hãy kiểm tra xem mô-đun 6ES7131-6FD01-0BB1 đã được kết nối thành công hay chưa.
- Bạn có thể sử dụng chức năng “Online & Diagnostics” trong STEP 7 để xem trạng thái của mô-đun và các giá trị đầu vào.
- Thử kích hoạt các cảm biến hoặc thiết bị ngoại vi được kết nối với mô-đun và kiểm tra xem các giá trị đầu vào có thay đổi tương ứng trong STEP 7 hay không.
5. Cách Lập Trình Sản Phẩm 6ES7131-6FD01-0BB1
Bước 1: Truy cập dữ liệu đầu vào:
- Trong chương trình PLC của bạn, sử dụng các biến đầu vào (Input variables) để truy cập dữ liệu từ các kênh đầu vào của mô-đun 6ES7131-6FD01-0BB1.
- Các biến đầu vào này sẽ có địa chỉ tương ứng với địa chỉ I/O mà bạn đã cấu hình cho mô-đun trong phần cứng. Ví dụ: nếu bạn đã cấu hình kênh đầu vào 1 của mô-đun có địa chỉ I0.0, thì bạn sẽ sử dụng biến I0.0 trong chương trình PLC để đọc giá trị của kênh đầu vào đó.
- Giá trị của các biến đầu vào sẽ là TRUE (1) khi tín hiệu đầu vào ở mức cao (ON) và FALSE (0) khi tín hiệu đầu vào ở mức thấp (OFF).
Bước 2: Xử lý tín hiệu đầu vào:
Sử dụng các lệnh logic trong Ladder Logic (LAD) để xử lý tín hiệu đầu vào từ mô-đun.
Các lệnh logic cơ bản bao gồm:
- Tiếp điểm thường mở (Normally Open Contact): Cho phép dòng điện chạy qua khi biến đầu vào có giá trị TRUE.
- Tiếp điểm thường đóng (Normally Closed Contact): Cho phép dòng điện chạy qua khi biến đầu vào có giá trị FALSE.
- Cuộn dây (Coil): Đặt giá trị của một biến đầu ra (Output variable) hoặc một biến trung gian (Memory variable) thành TRUE hoặc FALSE, tùy thuộc vào kết quả của các lệnh logic phía trước.
- Các lệnh logic khác: AND, OR, NOT, XOR, …
Bạn có thể sử dụng các lệnh logic này để tạo ra các mạch logic phức tạp, thực hiện các chức năng như đếm xung, phát hiện cạnh lên/xuống, tạo trễ, …
Bước 3: Tích hợp vào chương trình điều khiển:
- Kết hợp các mạch logic xử lý tín hiệu đầu vào từ mô-đun 6ES7131-6FD01-0BB1 vào chương trình điều khiển tổng thể của bạn.
- Sử dụng các biến đầu ra để điều khiển các thiết bị chấp hành, như van, động cơ, đèn báo,…
- Sử dụng các biến trung gian để lưu trữ các giá trị tạm thời hoặc trạng thái của hệ thống.
6. Khắc Phục Một Số Lỗi Thường Gặp Với 6ES7131-6FD01-0BB1
Lỗi 1: Mô-đun không có nguồn:
Biểu hiện:
Đèn LED nguồn trên mô-đun không sáng.
Nguyên nhân:
- Mất nguồn cấp 24V DC cho mô-đun.
- Dây nguồn bị lỏng hoặc đứt.
- Cầu chì bảo vệ nguồn bị cháy.
Khắc phục:
- Kiểm tra nguồn cấp 24V DC, đảm bảo nguồn hoạt động bình thường.
- Kiểm tra dây nguồn, đảm bảo dây được kết nối chắc chắn và không bị đứt.
- Kiểm tra cầu chì bảo vệ nguồn, thay thế nếu cần.
Lỗi 2: Mô-đun không giao tiếp với PLC:
Biểu hiện:
Đèn LED trạng thái trên mô-đun nhấp nháy hoặc không sáng, không thể đọc được dữ liệu đầu vào trong STEP 7.
Nguyên nhân:
- Cấu hình phần cứng trong STEP 7 không chính xác.
- Địa chỉ I/O của mô-đun bị trùng với một thiết bị khác.
- Cáp kết nối giữa mô-đun và PLC bị lỏng hoặc hỏng.
- Mô-đun bị lỗi.
Khắc phục:
- Kiểm tra lại cấu hình phần cứng trong STEP 7, đảm bảo mô-đun được khai báo đúng loại và địa chỉ I/O.
- Kiểm tra xem có thiết bị nào khác trong hệ thống có cùng địa chỉ I/O với mô-đun không. Nếu có, hãy thay đổi địa chỉ I/O của một trong hai thiết bị.
- Kiểm tra cáp kết nối, đảm bảo cáp được kết nối chắc chắn và không bị hỏng.
- Thử thay thế mô-đun bằng một mô-đun khác để xác định xem lỗi có phải do mô-đun hay không.
Lỗi 3: Đèn LED báo lỗi trên mô-đun sáng:
Biểu hiện:
Đèn LED báo lỗi (thường có màu đỏ) trên mô-đun sáng.
Nguyên nhân:
- Có thể có nhiều nguyên nhân khác nhau, tùy thuộc vào mã lỗi được hiển thị.
- Một số nguyên nhân phổ biến bao gồm: đứt dây, ngắn mạch, quá áp, lỗi cấu hình, …
Khắc phục:
- Sử dụng chức năng “Online & Diagnostics” trong STEP 7 để xem mã lỗi chi tiết.
- Tham khảo tài liệu hướng dẫn sử dụng của mô-đun để tra cứu ý nghĩa của mã lỗi và các bước khắc phục tương ứng.
- Kiểm tra dây kết nối, đảm bảo không có dây nào bị đứt hoặc ngắn mạch.
- Kiểm tra các thiết bị ngoại vi được kết nối với mô-đun, đảm bảo chúng hoạt động bình thường.
Lỗi 4: Giá trị đầu vào không chính xác:
Biểu hiện:
Giá trị đầu vào đọc được trong STEP 7 không khớp với trạng thái thực tế của cảm biến hoặc thiết bị ngoại vi.
Nguyên nhân:
- Cảm biến hoặc thiết bị ngoại vi bị lỗi.
- Dây kết nối bị lỏng hoặc nhiễu.
- Cấu hình thời gian trễ đầu vào không phù hợp.
Khắc phục:
- Kiểm tra cảm biến hoặc thiết bị ngoại vi, đảm bảo chúng hoạt động bình thường.
- Kiểm tra dây kết nối, đảm bảo dây được kết nối chắc chắn và không bị nhiễu.
- Điều chỉnh lại cấu hình thời gian trễ đầu vào trong STEP 7 cho phù hợp với ứng dụng.
Lỗi 5: Lỗi kết nối PROFIBUS hoặc PROFINET
- Kiểm tra cáp mạng và các kết nối.
- Kiểm tra cấu hình mạng.
- Kiểm tra địa chỉ IP của thiết bị.
7. Liên Hệ thanhthienphu.vn Để Được Tư Vấn
Nếu bạn đang tìm kiếm một giải pháp để nâng cao hiệu suất, độ tin cậy và an toàn cho hệ thống điều khiển tự động của mình, thì mô-đun 6ES7131-6FD01-0BB1 chính là lựa chọn hoàn hảo. Và để sở hữu sản phẩm chính hãng, chất lượng cao cùng dịch vụ hỗ trợ kỹ thuật tận tâm, thanhthienphu.vn chính là địa chỉ tin cậy dành cho bạn.
Tại sao nên chọn thanhthienphu.vn?
- Sản phẩm chính hãng: Chúng tôi cam kết cung cấp mô-đun 6ES7131-6FD01-0BB1 chính hãng Siemens, đầy đủ giấy tờ chứng nhận nguồn gốc xuất xứ (CO, CQ), đảm bảo chất lượng và độ bền vượt trội.
- Giá cả cạnh tranh: Chúng tôi luôn nỗ lực mang đến cho khách hàng mức giá tốt nhất trên thị trường, cùng với nhiều chương trình ưu đãi hấp dẫn.
- Dịch vụ chuyên nghiệp: Đội ngũ nhân viên tư vấn nhiệt tình, giàu kinh nghiệm, sẵn sàng giải đáp mọi thắc mắc của bạn về sản phẩm và các giải pháp tự động hóa.
- Hỗ trợ kỹ thuật tận tâm: Đội ngũ kỹ sư của chúng tôi luôn sẵn sàng hỗ trợ bạn trong quá trình lắp đặt, cấu hình, lập trình và khắc phục sự cố, đảm bảo hệ thống của bạn hoạt động ổn định và hiệu quả.
- Giao hàng nhanh chóng: Chúng tôi có hệ thống kho hàng rộng khắp, đảm bảo giao hàng nhanh chóng đến tận nơi cho bạn.
- Chính sách bảo hành: Bảo hành chính hãng theo tiêu chuẩn của Siemens, bảo trì, sửa chữa nhanh chóng.
- Đa dạng giải pháp: Ngoài 6ES7131-6FD01-0BB1, chúng tôi còn cung cấp đầy đủ các thiết bị tự động hóa khác của Siemens như Biến tần, HMI, các module mở rộng,…
Đừng bỏ lỡ cơ hội nâng cấp hệ thống điều khiển của bạn với mô-đun 6ES7131-6FD01-0BB1!
Hãy liên hệ ngay với thanhthienphu.vn qua:
- Hotline: 08.12.77.88.99
- Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh.
- Website: thanhthienphu.vn
Chúng tôi luôn sẵn lòng lắng nghe và tư vấn cho bạn giải pháp tự động hóa phù hợp nhất, giúp bạn nâng cao năng suất, giảm thiểu chi phí và đạt được thành công trong kinh doanh.
