6AV2128-3UB06-0AX1

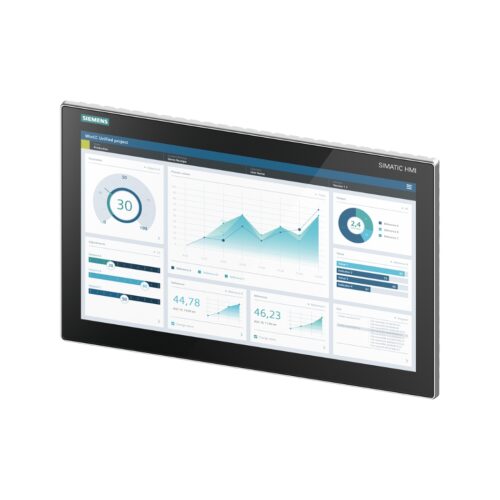

6AV2128-3UB06-0AX1 SIMATIC HMI MTP1900 là màn hình điều khiển cảm ứng công nghiệp thế hệ mới, mang đến giải pháp hiển thị và vận hành trực quan, sinh động cho hệ thống tự động hóa của bạn. Với thiết bị này, thanhthienphu.vn tin rằng các kỹ sư, nhà quản lý sẽ dễ dàng nâng cao hiệu suất, tối ưu hóa quy trình và đảm bảo an toàn trong sản xuất, từ đó kiến tạo tương lai tự động hóa vượt trội.

1. Giới thiệu tổng quan về 6AV2128-3UB06-0AX1 SIMATIC HMI MTP1900

6AV2128-3UB06-0AX1 SIMATIC HMI MTP1900 là một phần của dòng sản phẩm SIMATIC HMI (Human Machine Interface) cao cấp của Siemens, được thiết kế đặc biệt để đáp ứng các yêu cầu khắt khe trong môi trường công nghiệp.

Sản phẩm này không chỉ là một màn hình hiển thị thông thường, mà còn là một trung tâm điều khiển mạnh mẽ, cho phép người dùng tương tác trực tiếp với các hệ thống tự động hóa, giám sát quy trình sản xuất, và thực hiện các tác vụ điều khiển một cách dễ dàng và hiệu quả.

Với màn hình cảm ứng 19 inch độ phân giải cao, giao diện trực quan, và khả năng kết nối đa dạng, 6AV2128-3UB06-0AX1 mang đến trải nghiệm vận hành tuyệt vời, giúp nâng cao năng suất, giảm thiểu thời gian chết, và tối ưu hóa chi phí cho các doanh nghiệp trong nhiều lĩnh vực khác nhau, từ sản xuất chế tạo, thực phẩm và đồ uống, đến năng lượng và xây dựng.

2. Thông tin chi tiết về sản phẩm 6AV2128-3UB06-0AX1 SIMATIC HMI MTP1900

3. Cấu tạo sản phẩm 6AV2128-3UB06-0AX1 SIMATIC HMI MTP1900

6AV2128-3UB06-0AX1 SIMATIC HMI MTP1900 được thiết kế với cấu trúc chắc chắn và tinh tế, bao gồm các thành phần chính sau:

Mặt trước:

• Màn hình cảm ứng: Sử dụng công nghệ cảm ứng điện dung đa điểm (PCT), cho phép thao tác chính xác và mượt mà với nhiều ngón tay cùng lúc. Màn hình có kích thước lớn 19 inch, độ phân giải cao (1366 x 768 pixel), hiển thị hình ảnh sắc nét và sống động.
• Lớp kính bảo vệ: Được làm từ kính cường lực, có khả năng chống xước, chống va đập và chống bám bụi, đảm bảo độ bền và tuổi thọ của màn hình.
• Viền bezel: Thiết kế mỏng và chắc chắn, giúp bảo vệ màn hình và tạo vẻ ngoài hiện đại cho sản phẩm.

Mặt sau:

• Vỏ máy: Được làm từ kim loại, có độ bền cao, chống ăn mòn và tản nhiệt tốt.
• Các cổng kết nối: Bao gồm các cổng Ethernet, USB, DisplayPort, PROFINET, PROFIBUS, RS485/422, cho phép kết nối với nhiều loại thiết bị khác nhau như PLC, máy tính, cảm biến, và các thiết bị ngoại vi khác.
• Khe cắm thẻ nhớ SD: Cho phép mở rộng bộ nhớ lưu trữ và dễ dàng sao lưu, phục hồi dữ liệu.
• Nguồn cấp: Sử dụng nguồn điện 24V DC, đảm bảo an toàn và ổn định cho thiết bị.
• Quạt tản nhiệt: Giúp duy trì nhiệt độ hoạt động ổn định cho các linh kiện bên trong, tăng tuổi thọ sản phẩm.

Bên trong:

• Bo mạch chủ: Chứa bộ xử lý ARM Cortex-A53 Quad-Core mạnh mẽ, bộ nhớ RAM 4GB và bộ nhớ Flash 16GB, đảm bảo hiệu suất xử lý cao và khả năng lưu trữ lớn.
• Hệ điều hành: Sử dụng SIMATIC Industrial OS, một hệ điều hành dựa trên Linux được tối ưu hóa cho các ứng dụng công nghiệp, đảm bảo tính ổn định, bảo mật và khả năng tương thích cao.
• Các linh kiện điện tử: Được lựa chọn và kiểm tra kỹ lưỡng, đảm bảo chất lượng và độ tin cậy cao.

4. Các tính năng chính của 6AV2128-3UB06-0AX1 SIMATIC HMI MTP1900

Sản phẩm sở hữu hàng loạt các tính năng ưu việt, hỗ trợ đắc lực cho người dùng trong quá trình vận hành và giám sát hệ thống:

• Màn hình cảm ứng đa điểm, độ phân giải cao: Trải nghiệm thao tác trực quan, mượt mà, hình ảnh hiển thị sắc nét, sống động.
• Giao diện người dùng thân thiện, dễ sử dụng: Thiết kế trực quan, dễ dàng tùy biến, phù hợp với nhiều đối tượng người dùng.
• Hiệu suất xử lý mạnh mẽ: Bộ xử lý Quad-Core, bộ nhớ RAM và Flash lớn, đáp ứng nhanh chóng các yêu cầu tác vụ.
• Khả năng kết nối đa dạng: Tích hợp nhiều cổng kết nối, tương thích với nhiều loại thiết bị và hệ thống khác nhau.
• Hỗ trợ nhiều giao thức truyền thông: PROFINET, PROFIBUS, Ethernet/IP, Modbus TCP/IP, OPC UA, đảm bảo khả năng giao tiếp linh hoạt với các thiết bị khác.
• Tính năng bảo mật cao: Tích hợp các cơ chế bảo mật tiên tiến, bảo vệ dữ liệu và hệ thống khỏi các mối đe dọa an ninh mạng. Ví dụ: tường lửa tích hợp, xác thực người dùng, mã hóa dữ liệu, chứng chỉ bảo mật.
• Khả năng tùy biến linh hoạt: Cho phép người dùng tùy chỉnh giao diện, tạo các màn hình hiển thị, các nút bấm, các biểu đồ theo nhu cầu sử dụng.
• Hỗ trợ đa ngôn ngữ: Giao diện có thể hiển thị bằng nhiều ngôn ngữ khác nhau, bao gồm tiếng Việt, tiếng Anh, tiếng Trung, tiếng Đức, v.v., giúp người dùng dễ dàng sử dụng.
• Tính năng ghi nhật ký (logging): Ghi lại các sự kiện, dữ liệu quan trọng, giúp người dùng theo dõi và phân tích hiệu suất hệ thống.
• Tính năng cảnh báo (alarming): Cảnh báo người dùng về các sự cố, lỗi, hoặc các tình huống bất thường trong hệ thống.
• Tính năng điều khiển từ xa (remote access): Cho phép người dùng truy cập và điều khiển màn hình từ xa thông qua mạng Ethernet, giúp tiết kiệm thời gian và chi phí.
• Tính năng mô phỏng (simulation): Cho phép người dùng kiểm tra và thử nghiệm các chương trình HMI trước khi triển khai thực tế.

5. Hướng dẫn kết nối 6AV2128-3UB06-0AX1 SIMATIC HMI MTP1900 với phần mềm

Để kết nối 6AV2128-3UB06-0AX1 với phần mềm lập trình TIA Portal (Totally Integrated Automation Portal), bạn cần thực hiện các bước sau:

Chuẩn bị:

• Máy tính cài đặt phần mềm TIA Portal (phiên bản V16 trở lên) và WinCC Unified.
• Cáp Ethernet (RJ45) để kết nối màn hình HMI với máy tính hoặc mạng PLC.
• Nguồn cấp 24V DC cho màn hình HMI.

Kết nối phần cứng:

• Cấp nguồn 24V DC cho màn hình HMI.
• Kết nối cáp Ethernet từ cổng Ethernet trên màn hình HMI đến cổng Ethernet trên máy tính hoặc switch mạng.
• Đảm bảo rằng màn hình HMI và máy tính (hoặc PLC) được đặt cùng một dải địa chỉ IP.

Cài đặt địa chỉ IP cho màn hình HMI:

• Trên màn hình HMI, vào phần cài đặt (Settings) > Mạng (Network) > Ethernet.
• Chọn giao diện Ethernet bạn đang sử dụng (ví dụ: Ethernet 1).
• Chọn chế độ “Static IP” (hoặc “Manual IP”).
• Nhập địa chỉ IP, Subnet Mask, và Gateway phù hợp với mạng của bạn.
• Lưu cài đặt và khởi động lại màn hình HMI (nếu cần).

Tạo dự án mới trong TIA Portal:

• Mở phần mềm TIA Portal.
• Chọn “Create new project” (Tạo dự án mới).
• Đặt tên cho dự án và chọn thư mục lưu trữ.
• Chọn loại thiết bị là “SIMATIC HMI” > “Unified Comfort Panels” > “MTP1900 Unified Comfort” > “6AV2128-3UB06-0AX1”.
• Chọn phiên bản firmware phù hợp với màn hình HMI của bạn.
• Nhấn “Create” (Tạo).

Thêm thiết bị HMI vào dự án:

• Trong cây dự án (Project tree), nhấp đúp vào “Add new device” (Thêm thiết bị mới).
• Chọn “HMI” > “SIMATIC HMI” > “Unified Comfort Panels” > “MTP1900 Unified Comfort” > “6AV2128-3UB06-0AX1”.
• Chọn phiên bản firmware phù hợp.
• Nhấn “OK”.

Thiết lập kết nối giữa HMI và PLC (nếu có):

• Trong cây dự án, chọn “Devices & networks” (Thiết bị & mạng).
• Kéo thả biểu tượng PLC từ danh sách thiết bị vào cửa sổ làm việc.
• Kéo thả biểu tượng HMI từ danh sách thiết bị vào cửa sổ làm việc.
• Kéo một đường kết nối từ cổng PROFINET (hoặc Ethernet) trên PLC đến cổng PROFINET (hoặc Ethernet) trên HMI.
• Trong cửa sổ “Properties” (Thuộc tính) của kết nối, cấu hình các thông số giao tiếp như địa chỉ IP, tên thiết bị, v.v.

Tải dự án xuống màn hình HMI:

• Kết nối máy tính với màn hình HMI qua cáp Ethernet.
• Trong TIA Portal, chọn thiết bị HMI trong cây dự án.
• Nhấn nút “Download to device” (Tải xuống thiết bị) trên thanh công cụ.
• Chọn giao diện kết nối (ví dụ: Ethernet).
• Chọn địa chỉ IP của màn hình HMI.
• Nhấn “Load” (Tải).
• Chờ quá trình tải xuống hoàn tất.

6. Cách lập trình 6AV2128-3UB06-0AX1 SIMATIC HMI MTP1900

Việc lập trình cho 6AV2128-3UB06-0AX1 được thực hiện thông qua phần mềm TIA Portal và WinCC Unified, cung cấp một môi trường lập trình trực quan và mạnh mẽ. Dưới đây là các bước cơ bản:

Tạo màn hình (screens):

Trong cây dự án, chọn “HMI” > “Screens” (Màn hình).

Nhấp đúp vào “Add new screen” (Thêm màn hình mới).

Thiết kế giao diện màn hình bằng cách kéo thả các đối tượng (objects) từ thư viện (Toolbox) vào cửa sổ làm việc. Các đối tượng bao gồm:

• Basic objects (Đối tượng cơ bản): Text box (Hộp văn bản), Button (Nút bấm), Graphic view (Hiển thị đồ họa), Bar graph (Biểu đồ cột), Trend view (Biểu đồ xu hướng), Gauge (Đồng hồ đo), v.v.
• Elements (Thành phần): Slider (Thanh trượt), Switch (Công tắc), Check box (Hộp kiểm), Radio button (Nút chọn), v.v.
• Controls (Điều khiển): Recipe view (Hiển thị công thức), Alarm view (Hiển thị cảnh báo), User administration (Quản lý người dùng), v.v.
• Graphics (Đồ họa): Các hình ảnh, biểu tượng có sẵn hoặc tự tạo.

Liên kết các đối tượng với biến (tags):

Trong cây dự án, chọn “HMI” > “HMI tags” (Biến HMI).

Tạo các biến (tags) để đại diện cho các giá trị, trạng thái của các thiết bị trong hệ thống (ví dụ: nhiệt độ, áp suất, tốc độ, trạng thái bật/tắt).

Liên kết các đối tượng trên màn hình với các biến tương ứng. Ví dụ:

• Liên kết một text box với biến nhiệt độ để hiển thị giá trị nhiệt độ hiện tại.
• Liên kết một button với biến trạng thái bật/tắt của một động cơ để điều khiển động cơ đó.

Tạo các sự kiện (events) và hành động (actions):

• Chọn một đối tượng trên màn hình (ví dụ: một button).
• Trong cửa sổ “Properties” (Thuộc tính), chọn tab “Events” (Sự kiện).
• Chọn một sự kiện (ví dụ: “Click” – khi người dùng nhấn vào nút).
• Thêm một hành động (action) cho sự kiện đó (ví dụ: “SetTag” – đặt giá trị cho một biến).
• Ví dụ: Khi người dùng nhấn vào nút “Start”, đặt giá trị của biến “Start_Motor” thành 1 để khởi động động cơ.

Tạo các script (nếu cần):

• TIA Portal hỗ trợ ngôn ngữ lập trình JavaScript để tạo các script phức tạp hơn.
• Script có thể được sử dụng để thực hiện các tính toán, xử lý dữ liệu, điều khiển các đối tượng, v.v.

Tạo các cảnh báo (alarms):

• Trong “HMI Alarms,” bạn có thể định nghĩa các điều kiện gây ra cảnh báo (ví dụ: nhiệt độ vượt quá ngưỡng).
• Cấu hình các thông báo cảnh báo, mức độ ưu tiên, và hành động liên quan.

Quản lý người dùng (user administration):

• Tạo các tài khoản người dùng với các quyền truy cập khác nhau.
• Thiết lập các quy tắc bảo mật để giới hạn quyền truy cập vào các chức năng, màn hình của HMI.

Tạo giao diện đồ họa (graphic displays):

• Sử dụng các công cụ vẽ đồ họa để tạo các hình ảnh, biểu tượng, sơ đồ trực quan.
• Liên kết các hình ảnh với các biến để hiển thị trạng thái động của hệ thống.

7. Khắc phục một số lỗi thường gặp trên 6AV2128-3UB06-0AX1 SIMATIC HMI MTP1900

Dưới đây là một số lỗi thường gặp và cách khắc phục:

Lỗi mất kết nối:

Nguyên nhân: Cáp mạng lỏng, hỏng, địa chỉ IP không đúng, cấu hình mạng sai, lỗi phần mềm.

Khắc phục:

• Kiểm tra cáp mạng, đảm bảo kết nối chắc chắn.
• Kiểm tra địa chỉ IP của màn hình HMI và máy tính/PLC, đảm bảo chúng nằm trong cùng một dải mạng.
• Kiểm tra cấu hình mạng trong TIA Portal, đảm bảo đúng giao thức, địa chỉ, cổng.
• Khởi động lại màn hình HMI và máy tính/PLC.
• Cập nhật phần mềm TIA Portal và firmware của màn hình HMI lên phiên bản mới nhất.

Lỗi màn hình cảm ứng không hoạt động:

Nguyên nhân: Màn hình bị bẩn, hỏng, lỗi phần mềm, lỗi cấu hình.

Khắc phục:

• Làm sạch màn hình bằng vải mềm và dung dịch vệ sinh chuyên dụng.
• Kiểm tra xem có vật cản nào trên màn hình không.
• Khởi động lại màn hình HMI.
• Hiệu chỉnh lại màn hình cảm ứng (trong phần cài đặt).
• Tải lại dự án từ TIA Portal.
• Nếu vẫn không được, có thể màn hình đã bị hỏng và cần thay thế.

Lỗi hiển thị:

Nguyên nhân: Độ phân giải không đúng, cấu hình màn hình sai, lỗi phần mềm, lỗi phần cứng.

Khắc phục:

• Kiểm tra độ phân giải của màn hình HMI và cấu hình trong TIA Portal, đảm bảo chúng khớp nhau.
• Kiểm tra các cài đặt hiển thị khác như độ sáng, độ tương phản.
• Khởi động lại màn hình HMI.
• Tải lại dự án từ TIA Portal.
• Nếu vẫn không được, có thể màn hình hoặc card đồ họa đã bị lỗi.

Lỗi không tải được dự án:

Nguyên nhân: Phiên bản TIA Portal không tương thích, lỗi kết nối, lỗi bộ nhớ, lỗi file dự án.

Khắc phục:

• Đảm bảo rằng bạn đang sử dụng phiên bản TIA Portal tương thích với màn hình HMI.
• Kiểm tra kết nối giữa máy tính và màn hình HMI.
• Kiểm tra dung lượng bộ nhớ còn trống trên màn hình HMI.
• Thử tạo một dự án mới và tải xuống.
• Nếu vẫn không được, có thể file dự án đã bị lỗi.

Lỗi liên quan đến PLC: Không giao tiếp được với PLC

• Nguyên nhân: Sai cấu hình kết nối, địa chỉ PLC không đúng, lỗi cáp, lỗi giao thức.
• Khắc phục: Kiểm tra cấu hình kết nối trong TIA Portal (địa chỉ IP, giao thức, cổng). Kiểm tra cáp kết nối giữa HMI và PLC. Đảm bảo PLC đang hoạt động và có thể giao tiếp.

Sai dữ liệu hiển thị từ PLC

• Nguyên nhân: Sai địa chỉ biến (tag) trong HMI, lỗi chương trình PLC.
• Khắc phục: Kiểm tra lại các liên kết biến (tag) trong TIA Portal. Kiểm tra chương trình PLC để đảm bảo dữ liệu được ghi đúng vào các biến.
