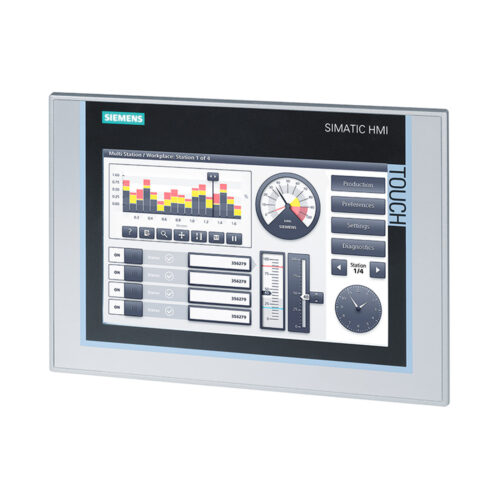

6AV2124-0JC01-0AX0 Màn hình HMI TP900 Comfort 9inch Siemens – màn hình cảm ứng công nghiệp thế hệ mới, mang đến giải pháp hiển thị và điều khiển tối ưu cho hệ thống tự động hóa của bạn, giúp nâng cao hiệu suất và tiết kiệm chi phí vận hành. Đến với thanhthienphu.vn, bạn sẽ được trải nghiệm dịch vụ chuyên nghiệp và tận tâm, đồng hành cùng bạn trên con đường hiện đại hóa sản xuất, đưa doanh nghiệp vươn tầm cao mới.
1. Cấu tạo của màn hình 6AV2124-0JC01-0AX0 HMI TP900 Comfort
6AV2124-0JC01-0AX0 HMI TP900 Comfort không chỉ là một màn hình cảm ứng thông thường, mà là một kiệt tác công nghệ, được Siemens thiết kế tỉ mỉ để đáp ứng những yêu cầu khắt khe nhất của môi trường công nghiệp hiện đại. Kết cấu vững chắc của sản phẩm là sự kết hợp hoàn hảo giữa các thành phần chất lượng cao, đảm bảo độ bền và hiệu suất ổn định trong thời gian dài. Từ vỏ ngoài cứng cáp, bảo vệ các linh kiện bên trong khỏi tác động của môi trường, đến màn hình cảm ứng nhạy bén, cho phép người dùng tương tác dễ dàng và chính xác.
Bên trong, bộ vi xử lý mạnh mẽ cùng bộ nhớ dung lượng lớn đảm bảo khả năng xử lý dữ liệu nhanh chóng, mượt mà. Các cổng kết nối đa dạng mở ra khả năng tích hợp linh hoạt với các hệ thống điều khiển khác nhau, tạo nên một giải pháp tự động hóa toàn diện và hiệu quả. Đến với thanhthienphu.vn, bạn không chỉ sở hữu một sản phẩm chất lượng, mà còn được tư vấn tận tình để khai thác tối đa tiềm năng của thiết bị này, góp phần nâng cao năng suất và tối ưu hóa quy trình sản xuất cho doanh nghiệp của bạn.
Cấu tạo chi tiết của HMI 6AV2124-0JC01-0AX0 bao gồm:
– Vỏ bảo vệ: Được làm từ vật liệu nhựa cao cấp, đạt tiêu chuẩn IP65 ở mặt trước, chống bụi và nước hiệu quả, đảm bảo an toàn cho các linh kiện bên trong. Mặt sau đạt tiêu chuẩn IP20.
– Màn hình cảm ứng: Màn hình TFT 9 inch, độ phân giải 800 x 480 pixel, hiển thị 16 triệu màu, cho hình ảnh sắc nét, sống động. Cảm ứng điện trở nhạy bén, cho phép thao tác chính xác.
– Bộ vi xử lý: Trang bị bộ vi xử lý XScale PXA310, đảm bảo khả năng xử lý dữ liệu nhanh chóng, mượt mà.
– Bộ nhớ: Bộ nhớ cấu hình 12MB, bộ nhớ hệ thống 24MB, cung cấp không gian lưu trữ rộng rãi cho các ứng dụng và dữ liệu.
– Cổng giao tiếp: Tích hợp đa dạng các cổng giao tiếp như: 1 cổng RS 422/485 cho phép kết nối với các thiết bị ngoại vi. 2 cổng Ethernet (RJ45) hỗ trợ kết nối mạng tốc độ cao. 4 cổng USB host 2.0 cho phép kết nối với các thiết bị lưu trữ ngoài, bàn phím, chuột. 1 khe cắm thẻ nhớ SD mở rộng khả năng lưu trữ.
– Hệ điều hành: Sử dụng hệ điều hành Windows CE 6.0, nền tảng ổn định và quen thuộc cho các ứng dụng công nghiệp.
– Nguồn cấp: Hoạt động với nguồn điện 24 V DC, công suất tiêu thụ 23W, tiết kiệm năng lượng.
2. Các tính năng chính của HMI 6AV2124-0JC01-0AX0
Màn hình 6AV2124-0JC01-0AX0 HMI TP900 Comfort không chỉ đơn thuần là một thiết bị hiển thị, mà còn là một trợ thủ đắc lực, mang đến những tính năng vượt trội, giúp tối ưu hóa quá trình vận hành và giám sát hệ thống tự động hóa của bạn. Với màn hình cảm ứng 9 inch sắc nét, sản phẩm mang lại trải nghiệm tương tác trực quan và sinh động, cho phép người dùng dễ dàng theo dõi các thông số và điều khiển thiết bị một cách chính xác. Khả năng kết nối đa dạng thông qua các cổng PROFINET, PROFIBUS, USB, mở ra cánh cửa tích hợp liền mạch với các hệ thống điều khiển hiện đại. Bên cạnh đó, tính năng lưu trữ dữ liệu và báo cáo sự kiện giúp người dùng dễ dàng theo dõi lịch sử hoạt động và nhanh chóng phát hiện các vấn đề tiềm ẩn. Dưới đây là các tính năng ưu việt của màn hình này:
– Hỗ trợ đa ngôn ngữ: Phù hợp với nhiều đối tượng người dùng khác nhau.
– Kết nối đa dạng: Hỗ trợ các chuẩn truyền thông công nghiệp phổ biến như PROFINET, PROFIBUS, cho phép tích hợp dễ dàng vào các hệ thống tự động hóa.
– Bảo mật cao: Tích hợp các tính năng bảo mật như quản lý người dùng, phân quyền truy cập, bảo vệ dữ liệu.
– Thiết kế bền bỉ: Đạt tiêu chuẩn công nghiệp, hoạt động ổn định trong môi trường khắc nghiệt.
– Dễ dàng lập trình: Sử dụng phần mềm WinCC Comfort (TIA Portal) với giao diện thân thiện, giúp người dùng dễ dàng cấu hình và lập trình.
– Hỗ trợ từ xa: Có khả năng kết nối từ xa để giám sát và điều khiển, thuận tiện cho việc bảo trì và khắc phục sự cố.
– Tích hợp Web server: Cho phép truy cập và giám sát màn hình thông qua trình duyệt web.
– Chức năng công thức (Recipe): Quản lý và lưu trữ các công thức sản xuất, giúp dễ dàng thay đổi thông số cho các sản phẩm khác nhau.
3. Hướng dẫn kết nối HMI TP900 Comfort 6AV2124-0JC01-0AX0
Việc kết nối màn hình 6AV2124-0JC01-0AX0 HMI TP900 Comfort với phần mềm lập trình là bước quan trọng để khai thác toàn bộ tiềm năng của thiết bị này trong hệ thống tự động hóa của bạn. Thông qua các bước hướng dẫn chi tiết sau đây, thanhthienphu.vn mong muốn giúp bạn dễ dàng thiết lập kết nối, tạo tiền đề cho việc lập trình và vận hành hệ thống một cách hiệu quả. Trước tiên, bạn cần chuẩn bị phần mềm WinCC Comfort (TIA Portal) và cáp kết nối phù hợp (ví dụ: cáp Ethernet cho kết nối PROFINET). Sau đó, bạn sẽ tiến hành cài đặt phần mềm, tạo dự án mới và cấu hình kết nối giữa màn hình và máy tính. Quá trình này bao gồm việc xác định địa chỉ IP, lựa chọn kiểu kết nối và thiết lập các thông số truyền thông. Cuối cùng, bạn sẽ tải dự án xuống màn hình và kiểm tra kết nối. Khi kết nối thành công, bạn đã sẵn sàng bước vào giai đoạn lập trình, thiết kế giao diện người dùng và tối ưu hóa hệ thống của mình.
Các bước kết nối sản phẩm với phần mềm WinCC Comfort (TIA Portal):
Bước 1: Chuẩn bị:
– Đảm bảo bạn đã cài đặt phần mềm WinCC Comfort (TIA Portal) trên máy tính.
– Sử dụng cáp Ethernet để kết nối màn hình với máy tính.
– Cung cấp nguồn 24 V DC cho màn hình.
Bước 2: Cấu hình địa chỉ IP cho màn hình:
– Trên màn hình, vào Control Panel > OP Properties > Transfer > Ethernet
– Đặt địa chỉ IP, Subnet mask và Default gateway cho màn hình. Đảm bảo địa chỉ IP của màn hình nằm trong cùng dải mạng với máy tính.
– Nhấn OK để lưu cài đặt.
Bước 3: Tạo project mới trong WinCC Comfort (TIA Portal):
– Mở phần mềm WinCC Comfort (TIA Portal).
– Chọn Create new project.
– Đặt tên cho project và chọn nơi lưu trữ.
– Nhấn Create.
Bước 4: Thêm thiết bị HMI vào project:
– Trong cửa sổ Project tree, chọn Add new device.
– Chọn Panels > SIMATIC Comfort Panels > 9″ Display > TP900 Comfort > 6AV2124-0JC01-0AX0.
– Nhấn OK.
Bước 5: Cấu hình kết nối:
– Trong cửa sổ Project tree, chọn Connections dưới mục HMI device vừa thêm.
– Nhấp đúp vào Add new connection.
– Chọn HMI connection 1 và trong tab General, chọn Communication driver là SIMATIC S7 300/400.
– Trong tab Parameters, nhập địa chỉ IP của màn hình đã cấu hình ở bước 2.
– Nhấn OK.
Bước 6: Tải project xuống màn hình:
– Kết nối cáp Ethernet giữa máy tính và màn hình.
– Chọn HMI device trong Project tree.
– Nhấn nút Download to device (biểu tượng mũi tên hướng xuống).
– Trong cửa sổ Extended download to device, chọn Type of the PG/PC interface là PN/IE và PG/PC interface tương ứng với card mạng đang sử dụng.
– Chọn Start search để tìm kiếm màn hình.
– Khi màn hình được tìm thấy, chọn màn hình và nhấn Load.
– Chờ quá trình tải project hoàn tất.
Bước 7: Kiểm tra kết nối:
– Sau khi tải project, màn hình sẽ khởi động lại.
– Kiểm tra xem màn hình có hiển thị giao diện đã thiết kế hay không.
– Thử thao tác trên màn hình để kiểm tra kết nối với PLC (nếu có).
4. Cách lập trình HMI 6AV2124-0JC01-0AX0
Lập trình cho màn hình 6AV2124-0JC01-0AX0 HMI TP900 Comfort là quá trình sáng tạo, biến những ý tưởng điều khiển và giám sát thành hiện thực thông qua giao diện người dùng trực quan. Với phần mềm WinCC Comfort (TIA Portal), thanhthienphu.vn sẽ hướng dẫn bạn từng bước để tạo nên những màn hình điều khiển không chỉ đẹp mắt mà còn đáp ứng đầy đủ các yêu cầu của hệ thống. Bạn sẽ bắt đầu với việc thiết kế giao diện, bao gồm bố trí các nút bấm, hiển thị thông số, đồ thị và các yếu tố tương tác khác. Tiếp theo, bạn sẽ liên kết các đối tượng trên màn hình với các biến trong PLC, cho phép hiển thị dữ liệu thời gian thực và thực hiện các lệnh điều khiển. Không dừng lại ở đó, bạn còn có thể tạo ra các cảnh báo, lưu trữ dữ liệu, quản lý công thức và tùy chỉnh các chức năng nâng cao khác, tất cả đều nhằm mục đích tối ưu hóa trải nghiệm người dùng và nâng cao hiệu quả vận hành. Hãy để chúng tôi đồng hành cùng bạn trong quá trình này, biến màn hình cảm ứng của bạn thành một công cụ đắc lực, góp phần vào sự thành công của doanh nghiệp.
Các bước lập trình cơ bản cho sản phẩm với phần mềm WinCC Comfort (TIA Portal):
Bước 1: Thiết kế giao diện:
– Trong Project tree, mở rộng thư mục Screens dưới mục HMI device.
– Nhấp đúp vào Add new screen để tạo màn hình mới hoặc chọn màn hình đã có sẵn.
– Sử dụng các đối tượng trong thanh công cụ Toolbox (bên phải) để thiết kế giao diện.
– Sắp xếp và tùy chỉnh các đối tượng trên màn hình theo nhu cầu.
Bước 2: Liên kết các đối tượng với biến:
– Chọn đối tượng trên màn hình, ví dụ I/O field.
– Trong cửa sổ Properties (bên dưới), chọn tab General.
– Tại mục Process, chọn Variable và nhấp vào biểu tượng … để chọn biến cần liên kết.
– Chọn biến từ PLC hoặc tạo biến mới.
– Nhấn OK.
– Lặp lại các bước trên cho các đối tượng khác.
Bước 3: Tạo sự kiện (Events):
– Chọn đối tượng trên màn hình, ví dụ button.
– Trong cửa sổ Properties, chọn tab Events.
– Chọn sự kiện mong muốn, ví dụ Click.
– Nhấp đúp vào vùng trống bên phải sự kiện để thêm hành động.
– Chọn hành động từ danh sách, ví dụ SetTag (đặt giá trị cho biến), ActivateScreen (chuyển màn hình).
– Cấu hình các thông số cho hành động.
– Nhấn OK.
Bước 4: Tạo cảnh báo (Alarms):
– Trong Project tree, chọn HMI alarms dưới mục HMI device.
– Nhấp đúp vào Add new alarm để tạo cảnh báo mới.
– Chọn Alarm type (Discrete alarm hoặc Analog alarm).
– Cấu hình các thông số cho cảnh báo.
– Nhấn OK.
Bước 5: Cấu hình các chức năng khác:
– Recipes: Quản lý công thức sản xuất.
– User administration: Quản lý người dùng và phân quyền truy cập.
– Data logging: Lưu trữ dữ liệu vận hành.
– Scripting: Viết các đoạn mã VB Script để thực hiện các chức năng phức tạp hơn.
Bước 6: Mô phỏng và kiểm tra:
– Nhấn nút Start simulation (biểu tượng tam giác màu xanh) để mô phỏng project trên máy tính.
– Kiểm tra giao diện, các chức năng và cảnh báo.
– Sửa lỗi nếu cần.
Bước 7: Tải project xuống màn hình (tham khảo bước 6 phần hướng dẫn kết nối).
5. Khắc phục một số lỗi thường gặp trên 6AV2124-0JC01-0AX0 HMI TP900 Comfort
Trong quá trình vận hành, màn hình 6AV2124-0JC01-0AX0 HMI TP900 Comfort có thể gặp phải một số sự cố ngoài ý muốn. Tuy nhiên, với sự hỗ trợ từ thanhthienphu.vn, bạn hoàn toàn có thể nhanh chóng xác định nguyên nhân và khắc phục các vấn đề này, đảm bảo hệ thống hoạt động ổn định và liên tục. Dưới đây là một số lỗi thường gặp và hướng dẫn chi tiết cách xử lý:
| Lỗi |
Nguyên Nhân |
Cách Khắc Phục |
| Màn hình không lên nguồn |
Mất nguồn, nguồn không ổn định, cầu chì hỏng |
Kiểm tra nguồn điện, cầu chì, kết nối nguồn. |
| Màn hình cảm ứng không nhạy |
Lỗi cảm ứng, chưa hiệu chỉnh |
Hiệu chỉnh màn hình cảm ứng trong Control Panel. |
| Lỗi kết nối |
Cáp kết nối lỏng/hư, sai địa chỉ IP |
Kiểm tra cáp kết nối, địa chỉ IP, cấu hình kết nối trong WinCC Comfort. |
| Lỗi hiển thị |
Lỗi màn hình LCD |
Điều chỉnh độ sáng, độ tương phản. Nếu không được, có thể cần thay thế màn hình. |
| Lỗi chương trình |
Lỗi logic, lỗi cú pháp |
Kiểm tra lại code chương trình, sử dụng chức năng mô phỏng để kiểm tra lỗi. |
| Màn hình bị treo |
Xung đột phần mềm, quá tải bộ nhớ |
Khởi động lại màn hình. Nếu vẫn tiếp diễn, hãy kiểm tra các tiến trình đang chạy và tắt các ứng dụng không cần thiết. Cân nhắc nâng cấp bộ nhớ nếu cần. |
| Không tải được project |
Lỗi kết nối, project bị lỗi |
Kiểm tra kết nối giữa máy tính và màn hình. Đảm bảo project không bị lỗi và tương thích với phiên bản firmware của màn hình. |
| Màn hình hiển thị thông báo lỗi |
Lỗi hệ thống, lỗi phần cứng |
Ghi lại mã lỗi và tra cứu trong tài liệu hướng dẫn sử dụng hoặc liên hệ với bộ phận hỗ trợ kỹ thuật của thanhthienphu.vn qua hotline 08.12.77.88.99 để được hỗ trợ. |
| Lỗi thời gian thực |
Sai lệch thời gian hệ thống |
Kiểm tra và đồng bộ thời gian hệ thống của màn hình với thời gian thực tế. Truy cập vào Control Panel > OP Properties > Device > Time để điều chỉnh thời gian hoặc cấu hình đồng bộ thời gian với máy chủ thời gian (NTP server). |
6. Thanh Thiên Phú đại lý cung cấp HMI Siemens chính hãng
Bạn đang tìm kiếm giải pháp tối ưu cho hệ thống tự động hóa của mình? Bạn mong muốn nâng cao hiệu suất sản xuất, tiết kiệm chi phí và đảm bảo an toàn lao động? Màn hình cảm ứng 6AV2124-0JC01-0AX0 HMI TP900 Comfort chính là sự lựa chọn hoàn hảo dành cho bạn. Và thanhthienphu.vn tự hào là đơn vị cung cấp uy tín, sẵn sàng đồng hành cùng bạn trên con đường chinh phục những mục tiêu đầy tham vọng.
Với đội ngũ kỹ sư giàu kinh nghiệm và am hiểu sâu sắc về lĩnh vực tự động hóa, chúng tôi cam kết mang đến cho bạn những giải pháp tối ưu nhất, phù hợp với nhu cầu và đặc thù riêng của từng doanh nghiệp. Khi liên hệ với thanhthienphu.vn, bạn sẽ được tư vấn tận tình về sản phẩm 6AV2124-0JC01-0AX0 HMI TP900 Comfort, từ thông số kỹ thuật, tính năng nổi bật, cách thức vận hành, cho đến các giải pháp tích hợp vào hệ thống hiện có. Chúng tôi không chỉ cung cấp sản phẩm, mà còn mang đến cho bạn sự an tâm và tin tưởng tuyệt đối.
Đừng chần chừ nữa, hãy nhấc máy lên và gọi ngay cho chúng tôi qua số điện thoại 08.12.77.88.99 để được tư vấn hoàn toàn miễn phí. Hoặc bạn có thể truy cập website thanhthienphu.vn để tìm hiểu thêm thông tin chi tiết về sản phẩm và các dịch vụ của chúng tôi. Bạn cũng có thể đến trực tiếp văn phòng của chúng tôi tại địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh để trải nghiệm sản phẩm và nhận được sự hỗ trợ trực tiếp từ đội ngũ nhân viên chuyên nghiệp của chúng tôi. Hãy để thanhthienphu.vn trở thành đối tác tin cậy, cùng bạn kiến tạo nên những giá trị vượt trội cho doanh nghiệp. Chúng tôi luôn sẵn sàng lắng nghe và đáp ứng mọi nhu cầu của bạn.
Thanh Thiên Phú là đại lý Siemens tại Việt Nam cung cấp các dòng sản phẩm PLC Siemens, HMI Siemens, biến tần Siemens, bộ nguồn Siemens, công tắc ổ cắm Siemens, thiết bị điện Siemens, thiết bị đo lường Siemens, động cơ Siemens chính hãng, luôn có các chương trình khuyến mãi cho các sản phẩm Siemens.
