6ES7972-0BB12-0XA0 Đầu nối DP Profibus

6ES7972-0BB12-0XA0 Đầu nối DP Profibus, giải pháp kết nối mạng truyền thông công nghiệp Profibus mạnh mẽ, ổn định và đáng tin cậy, giúp nâng tầm hệ thống tự động hóa của bạn.

Tại thanhthienphu.vn, chúng tôi cung cấp sản phẩm chính hãng Siemens, đảm bảo chất lượng vượt trội, hỗ trợ kỹ thuật tận tâm, mang đến sự an tâm tuyệt đối cho các kỹ sư, nhà quản lý và chủ doanh nghiệp.

1. Thông tin chi tiết về 6ES7972-0BB12-0XA0 Đầu nối DP Profibus

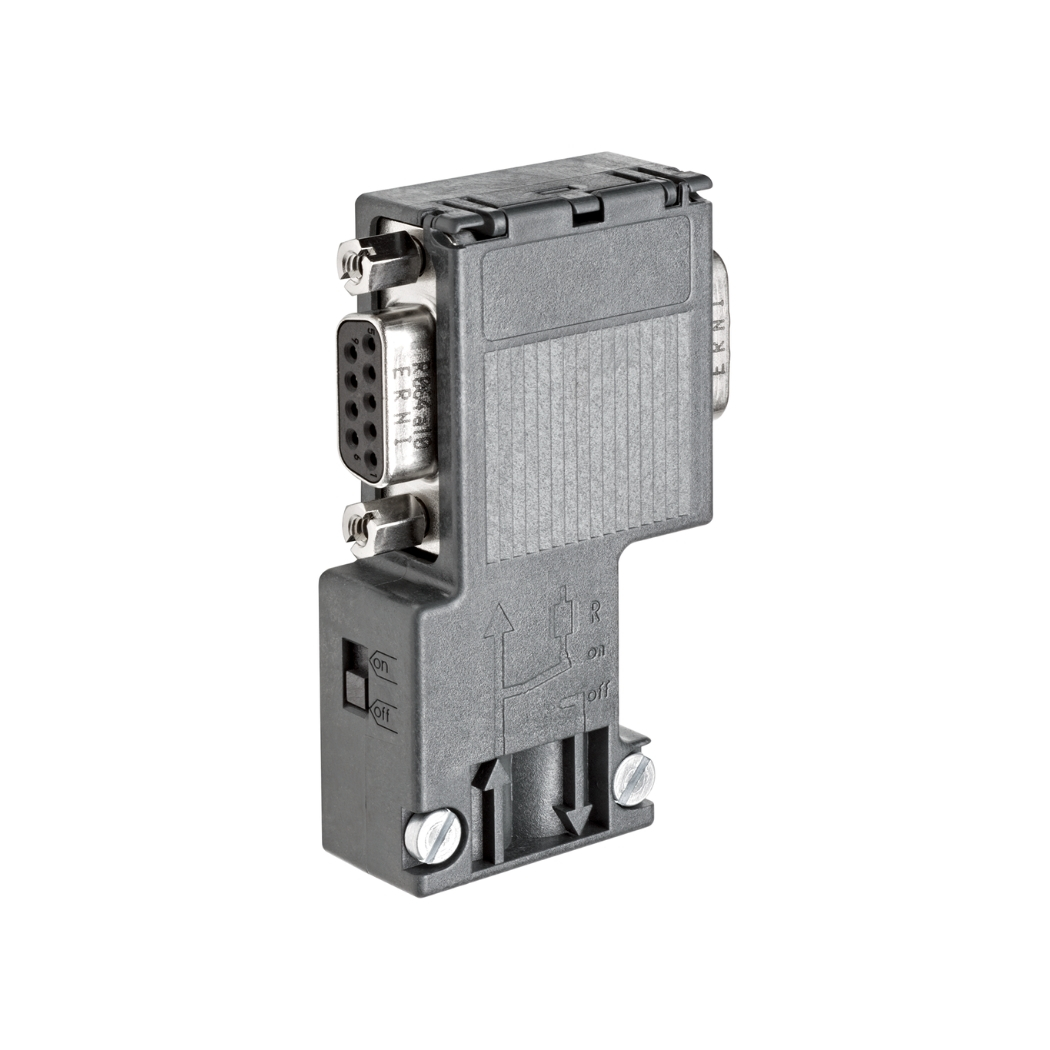

2. Cấu tạo 6ES7972-0BB12-0XA0 Đầu nối DP Profibus

• Vỏ kim loại chắc chắn: Vỏ ngoài của đầu nối được làm từ kim loại, có tác dụng bảo vệ các linh kiện bên trong khỏi các tác động vật lý như va đập, rung động. Đồng thời, vỏ kim loại còn giúp chống nhiễu điện từ (EMI) và nhiễu tần số vô tuyến (RFI), đảm bảo tín hiệu truyền đi luôn ổn định và không bị ảnh hưởng bởi các yếu tố bên ngoài.
• Đầu nối 9 chân loại bắt vít: 6ES7972-0BB12-0XA0 sử dụng đầu nối 9 chân tiêu chuẩn (DB9), cho phép kết nối với các thiết bị Profibus DP khác. Loại bắt vít giúp cố định dây cáp một cách chắc chắn, tránh tình trạng lỏng lẻo, tuột dây gây mất kết nối.

Sơ đồ chân:

• Shield (Màn chắn)
• VP (Voltage Positive – Nguồn dương)
• RxD/TxD-P (Receive/Transmit Data – Positive – Dữ liệu nhận/truyền – Dương)
• CNTR-P (Control Signal – Positive – Tín hiệu điều khiển – Dương)
• DGND (Data Ground – Đất dữ liệu)
• VP (Voltage Positive – Nguồn dương)
• Reserved (Dự phòng)
• RxD/TxD-N (Receive/Transmit Data – Negative – Dữ liệu nhận/truyền – Âm)
• CNTR-N (Control Signal – Negative – Tín hiệu điều khiển – Âm)

Công tắc bật/tắt điện trở cuối: Điện trở cuối (terminating resistor) là một thành phần quan trọng trong mạng Profibus DP, giúp giảm thiểu hiện tượng phản xạ tín hiệu, đảm bảo truyền dữ liệu ổn định. 6ES7972-0BB12-0XA0 tích hợp sẵn công tắc cho phép bạn dễ dàng bật hoặc tắt điện trở cuối tùy theo cấu hình mạng của bạn.

Khi nào cần bật điện trở cuối: Điện trở cuối cần được bật ở hai đầu của mạng Profibus DP.

Khi nào cần tắt điện trở cuối: Nếu đầu nối nằm ở giữa mạng, không phải ở hai đầu, thì điện trở cuối cần được tắt.

Cơ cấu kẹp cáp 90 độ: Cơ cấu kẹp cáp giúp giữ chặt cáp Profibus, ngăn ngừa tình trạng tuột cáp, đứt cáp do rung động hoặc kéo căng. Góc cáp 90 độ giúp tiết kiệm không gian và dễ dàng lắp đặt trong tủ điện hoặc các không gian hạn chế.

Các linh kiện điện tử bên trong: Bên trong đầu nối là các linh kiện điện tử chất lượng cao, đảm bảo truyền tín hiệu chính xác và ổn định. Các linh kiện này được bảo vệ bởi lớp vỏ kim loại, giúp tăng độ bền và tuổi thọ của sản phẩm.

3. Các tính năng chính của 6ES7972-0BB12-0XA0 Đầu nối DP Profibus

6ES7972-0BB12-0XA0 Đầu nối DP Profibus không chỉ là một phụ kiện kết nối đơn thuần mà còn là một giải pháp toàn diện, mang đến nhiều tính năng vượt trội, giúp hệ thống tự động hóa của bạn hoạt động hiệu quả và ổn định hơn. Dưới đây là các tính năng chính của sản phẩm, được thanhthienphu.vn tổng hợp và phân tích chi tiết:

• Tốc độ truyền dữ liệu cao: Đầu nối hỗ trợ tốc độ truyền dữ liệu lên đến 12 Mbps, đáp ứng nhu cầu truyền thông tốc độ cao của các hệ thống tự động hóa hiện đại. Điều này cho phép bạn truyền tải lượng lớn dữ liệu một cách nhanh chóng và chính xác, giúp hệ thống hoạt động trơn tru, không bị gián đoạn.
• Kết nối ổn định và tin cậy: 6ES7972-0BB12-0XA0 được thiết kế để đảm bảo kết nối ổn định, tin cậy trong môi trường công nghiệp khắc nghiệt. Vỏ kim loại chống nhiễu, đầu nối bắt vít chắc chắn, cơ cấu kẹp cáp 90 độ giúp giảm thiểu các yếu tố gây mất kết nối, đảm bảo hệ thống hoạt động liên tục, không bị gián đoạn.
• Dễ dàng lắp đặt và đấu nối: Đầu nối được thiết kế với giao diện thân thiện, dễ dàng lắp đặt và đấu nối. Loại bắt vít giúp cố định dây cáp một cách nhanh chóng và chắc chắn, không cần dụng cụ chuyên dụng. Hướng dẫn chi tiết đi kèm sản phẩm giúp bạn thực hiện các bước lắp đặt một cách dễ dàng.
• Tích hợp công tắc bật/tắt điện trở cuối: Việc tích hợp công tắc bật/tắt điện trở cuối giúp bạn dễ dàng cấu hình mạng Profibus DP mà không cần phải sử dụng các công cụ bên ngoài. Điều này giúp tiết kiệm thời gian và công sức, đồng thời giảm thiểu nguy cơ cấu hình sai.
• Tương thích rộng rãi: 6ES7972-0BB12-0XA0 tương thích với nhiều thiết bị Profibus DP khác nhau của Siemens và các hãng khác, giúp bạn dễ dàng tích hợp vào hệ thống hiện có hoặc mở rộng hệ thống trong tương lai.
• Độ bền cao: Sản phẩm được làm từ các vật liệu chất lượng cao, có khả năng chịu được các điều kiện môi trường khắc nghiệt như nhiệt độ cao, độ ẩm cao, bụi bẩn, rung động. Điều này đảm bảo đầu nối có tuổi thọ cao, giúp bạn tiết kiệm chi phí bảo trì và thay thế.
• An toàn: Đầu nối tuân thủ các tiêu chuẩn an toàn quốc tế, đảm bảo an toàn cho người sử dụng và thiết bị.

4. Hướng dẫn kết nối 6ES7972-0BB12-0XA0 Đầu nối DP Profibus với phần mềm

Việc kết nối 6ES7972-0BB12-0XA0 Đầu nối DP Profibus với phần mềm là bước quan trọng để cấu hình và giám sát hệ thống Profibus DP của bạn. Thanhthienphu.vn sẽ hướng dẫn bạn các bước cơ bản để kết nối đầu nối này với phần mềm phổ biến như SIMATIC STEP 7 của Siemens:

Chuẩn bị:

• Đảm bảo bạn đã cài đặt phần mềm SIMATIC STEP 7 (hoặc phần mềm tương thích khác) trên máy tính của bạn.
• Kết nối cáp Profibus từ đầu nối 6ES7972-0BB12-0XA0 đến cổng Profibus trên PLC hoặc thiết bị chủ (master) của bạn.
• Đảm bảo rằng điện trở cuối đã được bật ở hai đầu của mạng Profibus DP.

Mở phần mềm SIMATIC STEP 7:

• Khởi động phần mềm SIMATIC STEP 7.
• Tạo một dự án mới (New Project) hoặc mở một dự án hiện có.

Cấu hình phần cứng (Hardware Configuration):

• Trong cửa sổ dự án, mở trình cấu hình phần cứng (Hardware Configuration).
• Thêm PLC hoặc thiết bị chủ của bạn vào cấu hình.
• Thêm mạng Profibus DP vào cấu hình.

Thêm các thiết bị slave (bao gồm các thiết bị sử dụng đầu nối 6ES7972-0BB12-0XA0) vào mạng Profibus DP.

• Bạn cần chọn đúng loại thiết bị (GSD file) tương ứng với từng thiết bị slave.
• Đặt địa chỉ Profibus cho từng thiết bị slave.

Tải cấu hình xuống PLC:

• Sau khi hoàn tất cấu hình phần cứng, bạn cần tải cấu hình này xuống PLC.
• Kết nối máy tính với PLC thông qua cáp lập trình (ví dụ: cáp MPI, cáp Ethernet).
• Chọn “Download” để tải cấu hình xuống PLC.

Kiểm tra kết nối:

• Sau khi tải cấu hình, bạn có thể kiểm tra kết nối giữa PLC và các thiết bị slave bằng cách sử dụng các công cụ chẩn đoán trong SIMATIC STEP 7.
• Bạn có thể xem trạng thái kết nối, đọc/ghi dữ liệu từ các thiết bị slave để đảm bảo kết nối hoạt động bình thường.

Lưu ý quan trọng:

• Luôn tham khảo tài liệu hướng dẫn của Siemens và của từng thiết bị slave để có thông tin chi tiết và chính xác nhất về cấu hình.
• Đảm bảo rằng bạn đã cài đặt GSD file (General Station Description) phù hợp cho từng thiết bị slave. GSD file chứa thông tin về thiết bị, bao gồm các thông số kỹ thuật, địa chỉ Profibus, các module I/O,…
• Nếu bạn gặp khó khăn trong quá trình kết nối, hãy liên hệ với thanhthienphu.vn (Hotline: 08.12.77.88.99) để được hỗ trợ kỹ thuật.

5. Cách lập trình 6ES7972-0BB12-0XA0 Đầu nối DP Profibus

6ES7972-0BB12-0XA0 Đầu nối DP Profibus bản thân không phải là một thiết bị có thể lập trình được. Nó là một phụ kiện hỗ trợ kết nối vật lý trong mạng Profibus DP. Việc lập trình liên quan đến đầu nối này thực chất là lập trình cho các thiết bị được kết nối thông qua nó (ví dụ: PLC, biến tần, HMI,…). Thanhthienphu.vn sẽ cung cấp cho bạn một số khái niệm cơ bản về lập trình trong mạng Profibus DP, sử dụng ví dụ với PLC Siemens:

Hiểu về Profibus DP:

• Profibus DP (Decentralized Peripherals) là một giao thức truyền thông công nghiệp được sử dụng rộng rãi để kết nối các thiết bị tự động hóa như PLC, biến tần, cảm biến, HMI,…
• Profibus DP hoạt động theo mô hình master-slave. PLC thường đóng vai trò là master, điều khiển các thiết bị slave.
• Dữ liệu được trao đổi giữa master và slave thông qua các vùng nhớ được định nghĩa trước (I/O area).

Lập trình trong SIMATIC STEP 7 (ví dụ):

• Cấu hình phần cứng: Như đã hướng dẫn ở phần trước, bạn cần cấu hình mạng Profibus DP và thêm các thiết bị slave vào cấu hình.
• Tạo khối dữ liệu (Data Block – DB): Bạn cần tạo các khối dữ liệu để lưu trữ dữ liệu đầu vào (input) và đầu ra (output) của các thiết bị slave.

Lập trình logic: Bạn sử dụng các ngôn ngữ lập trình như Ladder Logic (LAD), Function Block Diagram (FBD), Statement List (STL) để viết chương trình điều khiển.

• Đọc dữ liệu từ thiết bị slave: Sử dụng các lệnh đọc dữ liệu từ vùng nhớ đầu vào của thiết bị slave (ví dụ: lệnh “L” – Load).
• Ghi dữ liệu đến thiết bị slave: Sử dụng các lệnh ghi dữ liệu đến vùng nhớ đầu ra của thiết bị slave (ví dụ: lệnh “T” – Transfer).
• Xử lý dữ liệu: Bạn có thể thực hiện các phép toán, so sánh, logic,… trên dữ liệu đọc được từ thiết bị slave để điều khiển các thiết bị khác hoặc đưa ra các cảnh báo.

6. Khắc phục một số lỗi thường gặp với 6ES7972-0BB12-0XA0 Đầu nối DP Profibus

Lỗi mất kết nối (Communication Error):

Biểu hiện: Đèn báo lỗi trên PLC hoặc trên thiết bị slave nhấp nháy hoặc sáng đỏ. Phần mềm hiển thị thông báo lỗi kết nối.

Nguyên nhân có thể:

• Cáp Profibus bị lỏng, tuột, đứt, hoặc bị hỏng.
• Đầu nối 6ES7972-0BB12-0XA0 bị lỏng, hỏng, hoặc tiếp xúc kém.
• Điện trở cuối chưa được bật ở hai đầu mạng hoặc bị hỏng.
• Địa chỉ Profibus của thiết bị slave bị trùng lặp hoặc cấu hình sai.
• Nhiễu điện từ quá mức.
• Lỗi phần cứng trên PLC hoặc thiết bị slave.

Cách khắc phục:

• Kiểm tra cáp Profibus: Đảm bảo cáp được kết nối chắc chắn vào đầu nối và không bị hư hỏng.
• Kiểm tra đầu nối: Vệ sinh đầu nối, đảm bảo các chân tiếp xúc tốt, và siết chặt các vít bắt cáp.
• Kiểm tra điện trở cuối: Đảm bảo điện trở cuối được bật ở hai đầu mạng và không bị hỏng.
• Kiểm tra địa chỉ Profibus: Xác minh rằng địa chỉ Profibus của thiết bị slave là duy nhất và được cấu hình chính xác.
• Giảm nhiễu điện từ: Sử dụng cáp Profibus có vỏ bọc chống nhiễu, đặt cáp Profibus cách xa các nguồn gây nhiễu (ví dụ: cáp điện lực, biến tần).
• Kiểm tra phần cứng: Nếu các bước trên không giải quyết được vấn đề, có thể có lỗi phần cứng trên PLC hoặc thiết bị slave. Liên hệ với nhà cung cấp hoặc bộ phận hỗ trợ kỹ thuật để được kiểm tra.

Lỗi truyền dữ liệu không chính xác (Data Error):

Biểu hiện: Dữ liệu đọc/ghi từ thiết bị slave không chính xác hoặc không ổn định.

Nguyên nhân có thể:

• Nhiễu điện từ.
• Cáp Profibus quá dài.
• Tốc độ truyền dữ liệu quá cao so với khả năng của thiết bị.
• Lỗi cấu hình phần mềm.

Cách khắc phục:

• Giảm nhiễu điện từ (như đã hướng dẫn ở trên).
• Rút ngắn cáp Profibus hoặc sử dụng bộ lặp (repeater) nếu cần thiết.
• Giảm tốc độ truyền dữ liệu xuống mức phù hợp.
• Kiểm tra lại cấu hình phần mềm, đảm bảo các thông số truyền thông được thiết lập chính xác.

Lỗi không nhận diện được thiết bị (Device Not Found):

Biểu hiện: Phần mềm không nhận diện được thiết bị slave kết nối qua đầu nối 6ES7972-0BB12-0XA0.

Nguyên nhân:

• Chưa cài đặt GSD file hoặc cài đặt GSD file không chính xác
• Địa chỉ Profibus của thiết bị slave chưa được cấu hình.

Cách khắc phục:

• Cài đặt GSD file chính xác cho thiết bị.
• Sử dụng các nút gạt trên thiết bị hoặc phần mềm cấu hình chuyên dụng để gán địa chỉ cho thiết bị.
