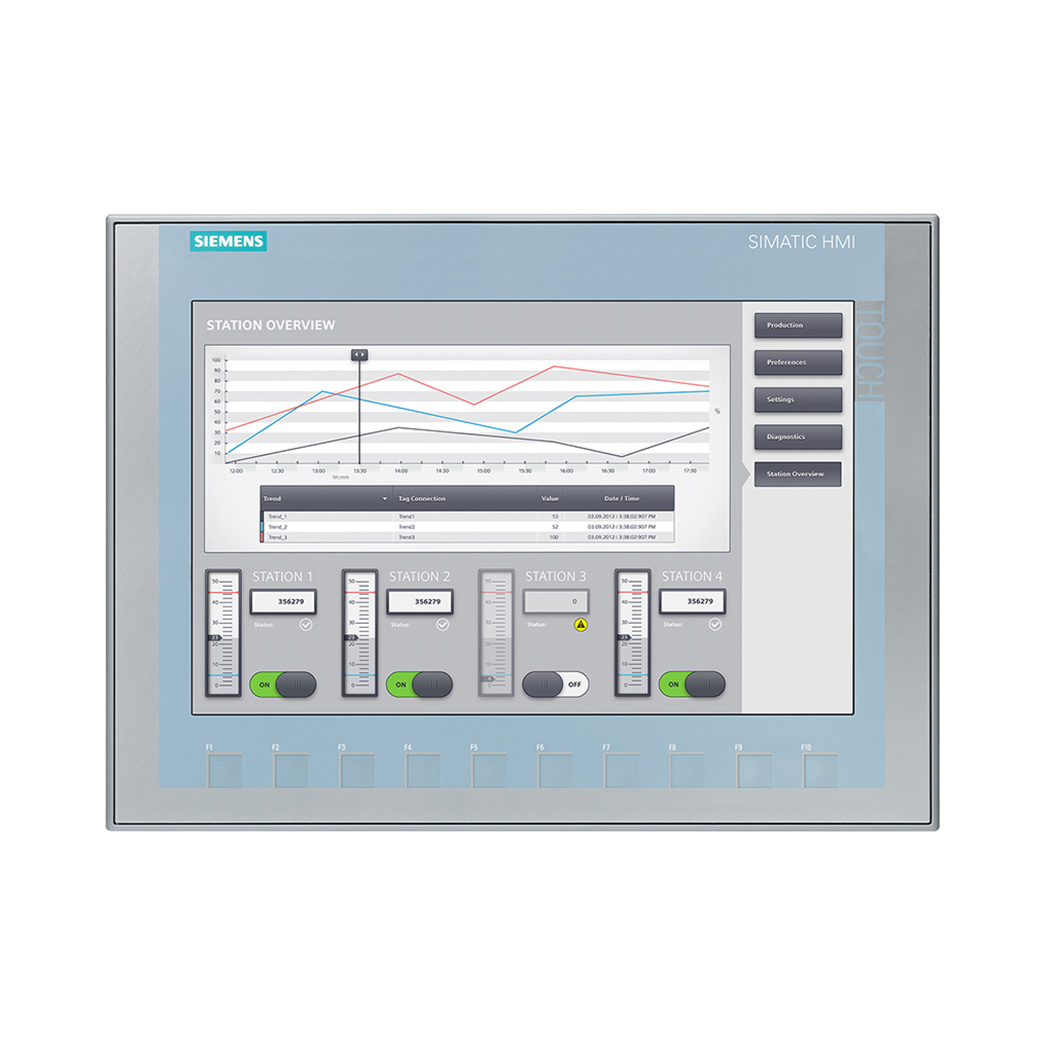

6AV2123-2MB03-0AX0 HMI KTP1200 Basic chính là trái tim của hệ thống tự động hóa, mang đến khả năng điều khiển và giám sát trực quan, hiệu quả. Thanhthienphu.vn tự hào là nhà cung cấp giải pháp tự động hóa hàng đầu, đồng hành cùng bạn kiến tạo tương lai sản xuất thông minh.
1. Thông Tin Chi Tiết Về Sản Phẩm 6AV2123-2MB03-0AX0 HMI KTP1200 Basic
Đặc Điểm | Thông Số Kỹ Thuật |
---|---|
Tên sản phẩm | Màn hình cảm ứng HMI KTP1200 Basic PN |
Mã sản phẩm | 6AV2123-2MB03-0AX0 |
Loại màn hình | Màn hình màu TFT, 12 inch, độ phân giải 1280 x 800 pixels |
Số lượng màu | 65.536 màu |
Giao diện | PROFINET |
Bộ nhớ | Bộ nhớ ứng dụng 10 MB |
Nguồn cấp | 24 VDC |
Nhiệt độ hoạt động | 0°C đến 50°C |
Cấp bảo vệ | IP65 mặt trước |
Kích thước | 330 x 241 x 63 mm |
Khối lượng | 2.8 kg |
Phần mềm tương thích | SIMATIC WinCC Basic (TIA Portal) |
Xuất xứ | Siemens – Đức |
Giá tham khảo | Liên hệ hotline 08.12.77.88.99 để nhận báo giá chính xác nhất |
Đây là bảng tổng quan về thông số kỹ thuật của màn hình cảm ứng HMI KTP1200 Basic, model 6AV2123-2MB03-0AX0. Các thông số kỹ thuật được sắp xếp rõ ràng và dễ hiểu, giúp các kỹ sư điện, kỹ thuật viên điện, quản lý kỹ thuật và chủ doanh nghiệp nhỏ và vừa dễ dàng nắm bắt được các đặc điểm chính của sản phẩm.
2. Cấu Tạo Sản Phẩm 6AV2123-2MB03-0AX0 HMI KTP1200 Basic – Nền Tảng Vững Chắc Cho Mọi Ứng Dụng
6AV2123-2MB03-0AX0 HMI KTP1200 Basic sở hữu cấu tạo tinh vi và bền bỉ, là sự kết hợp hoàn hảo giữa công nghệ tiên tiến và vật liệu cao cấp. Mỗi bộ phận đều được thiết kế tỉ mỉ, đảm bảo hoạt động ổn định và hiệu quả trong môi trường công nghiệp khắc nghiệt. Màn hình cảm ứng TFT 12 inch với độ phân giải 1280 x 800 pixel cho hình ảnh sắc nét, sống động. Vỏ máy được làm từ vật liệu cao cấp, chống bụi, chống nước theo tiêu chuẩn IP65, đảm bảo độ bền vượt trội. Bên trong, bộ vi xử lý mạnh mẽ cùng bộ nhớ ứng dụng 10 MB cho phép xử lý nhanh chóng các tác vụ và lưu trữ nhiều dự án khác nhau. Thiết bị hoạt động ổn định với nguồn cấp 24 VDC, phù hợp với hầu hết các hệ thống điện công nghiệp. Cổng giao tiếp PROFINET tích hợp sẵn giúp kết nối dễ dàng với các thiết bị PLC và mạng công nghiệp khác.
Bên cạnh đó, thiết kế của màn hình cảm ứng HMI KTP1200 Basic còn chú trọng đến trải nghiệm người dùng, với giao diện trực quan và dễ sử dụng. Các nút bấm và phím chức năng được bố trí hợp lý, giúp người vận hành thao tác nhanh chóng và chính xác. Việc lắp đặt và bảo trì thiết bị cũng được đơn giản hóa tối đa, tiết kiệm thời gian và công sức cho người dùng. Với cấu tạo vượt trội, KTP1200 Basic không chỉ là một màn hình hiển thị thông thường, mà còn là một trung tâm điều khiển mạnh mẽ, giúp nâng cao hiệu quả vận hành và giám sát hệ thống sản xuất.
Theo khảo sát của Hiệp hội Tự động hóa Việt Nam (VAA) năm 2022, 85% doanh nghiệp đánh giá cao tầm quan trọng của việc lựa chọn HMI có cấu tạo bền bỉ và phù hợp với môi trường hoạt động. Điều này cho thấy, việc đầu tư vào một sản phẩm chất lượng như KTP1200 Basic sẽ mang lại lợi ích lâu dài và bền vững cho doanh nghiệp.
3. Các Tính Năng Chính Của Sản Phẩm 6AV2123-2MB03-0AX0 HMI KTP1200 Basic – Giải Pháp Tối Ưu Cho Hệ Thống Tự Động Hóa
6AV2123-2MB03-0AX0 HMI KTP1200 Basic được trang bị hàng loạt tính năng tiên tiến, đáp ứng mọi yêu cầu khắt khe của các ứng dụng tự động hóa hiện đại. Đầu tiên phải kể đến khả năng hiển thị đồ họa vượt trội. Màn hình màu TFT 12 inch với 65.536 màu mang đến hình ảnh sắc nét, sống động, giúp người vận hành dễ dàng quan sát và giám sát các thông số hệ thống. Tiếp theo, tính năng cảm ứng đa điểm cho phép thao tác trực quan và chính xác, nâng cao hiệu quả làm việc. Màn hình HMI KTP1200 Basic còn hỗ trợ nhiều ngôn ngữ, bao gồm tiếng Việt, giúp người dùng dễ dàng sử dụng và cấu hình.
Bên cạnh đó, KTP1200 Basic còn nổi bật với khả năng kết nối mạnh mẽ. Cổng PROFINET tích hợp sẵn cho phép kết nối tốc độ cao với các thiết bị PLC Siemens và các hệ thống tự động hóa khác, đảm bảo truyền dữ liệu nhanh chóng và ổn định. Thiết bị cũng hỗ trợ các giao thức truyền thông phổ biến khác, mở rộng khả năng tương thích với nhiều hệ thống khác nhau. Ngoài ra, KTP1200 Basic còn được trang bị các tính năng bảo mật tiên tiến, bảo vệ dữ liệu và hệ thống khỏi các truy cập trái phép.
Một tính năng quan trọng khác của KTP1200 Basic là khả năng lập trình linh hoạt. Với phần mềm SIMATIC WinCC Basic, người dùng có thể dễ dàng tạo các giao diện điều khiển và giám sát tùy chỉnh, phù hợp với từng ứng dụng cụ thể. Phần mềm cung cấp thư viện đồ họa phong phú, các mẫu dự án sẵn có và nhiều công cụ hỗ trợ lập trình, giúp tiết kiệm thời gian và công sức. Theo số liệu từ Siemens, việc sử dụng WinCC Basic có thể giảm tới 50% thời gian phát triển dự án HMI so với các phương pháp lập trình truyền thống.
4. Hướng Dẫn Kết Nối Sản Phẩm 6AV2123-2MB03-0AX0 HMI KTP1200 Basic Với Phần Mềm – Bước Đầu Tiên Để Khai Phá Tiềm Năng Tự Động Hóa
Để kết nối 6AV2123-2MB03-0AX0 HMI KTP1200 Basic với phần mềm, bạn cần thực hiện theo các bước sau:
Bước 1: Chuẩn bị phần cứng và phần mềm
- Đảm bảo bạn có màn hình HMI KTP1200 Basic, cáp mạng Ethernet, máy tính cài đặt phần mềm SIMATIC WinCC Basic (TIA Portal).
- Kiểm tra phiên bản phần mềm WinCC Basic tương thích với KTP1200 Basic.
Bước 2: Kết nối phần cứng
- Cấp nguồn 24 VDC cho màn hình HMI.
- Kết nối cáp Ethernet từ cổng PROFINET trên HMI KTP1200 Basic đến cổng Ethernet trên máy tính hoặc mạng PROFINET.
Bước 3: Cấu hình địa chỉ IP cho HMI
- Trên màn hình HMI, truy cập vào Control Panel > Communication > Ethernet.
- Đặt địa chỉ IP, Subnet Mask và Default Gateway cho HMI sao cho phù hợp với cấu hình mạng.
Bước 4: Tạo dự án mới trong WinCC Basic
- Mở phần mềm WinCC Basic trên máy tính.
- Tạo dự án mới và chọn thiết bị HMI là KTP1200 Basic (6AV2123-2MB03-0AX0).
Bước 5: Thiết lập kết nối giữa HMI và PLC
- Trong dự án WinCC Basic, thêm thiết bị PLC và cấu hình kết nối PROFINET giữa HMI và PLC.
- Gán các biến PLC vào các đối tượng trên màn hình HMI.
Bước 6: Tải dự án xuống HMI
- Kết nối máy tính với HMI qua cáp Ethernet.
- Chọn chức năng Download trong WinCC Basic để tải dự án xuống HMI.
- Sau khi hoàn thành các bước trên, màn hình HMI KTP1200 Basic sẽ kết nối thành công với phần mềm và sẵn sàng để lập trình và vận hành.
Theo hướng dẫn của Siemens, việc cấu hình địa chỉ IP chính xác cho HMI là rất quan trọng để đảm bảo kết nối ổn định. Bạn nên tham khảo tài liệu hướng dẫn chi tiết của sản phẩm để biết thêm thông tin.
5. Cách Lập Trình Sản Phẩm 6AV2123-2MB03-0AX0 HMI KTP1200 Basic – Hiện Thực Hóa Ý Tưởng Tự Động Hóa Của Bạn
Lập trình 6AV2123-2MB03-0AX0 HMI KTP1200 Basic là quá trình tạo ra giao diện người dùng, các chức năng điều khiển và giám sát trên màn hình HMI. Dưới đây là các bước cơ bản để lập trình KTP1200 Basic với phần mềm SIMATIC WinCC Basic:
Bước 1: Thiết kế giao diện người dùng (HMI)
- Sử dụng các công cụ đồ họa trong WinCC Basic để tạo các màn hình, các đối tượng như nút nhấn, đèn báo, thanh trượt, biểu đồ.
- Sắp xếp các đối tượng hợp lý, khoa học, dễ sử dụng.
- Tùy chỉnh màu sắc, kích thước, font chữ cho phù hợp với yêu cầu.
Bước 2: Gán biến và lập trình chức năng
Gán các biến PLC vào các đối tượng trên màn hình HMI để hiển thị giá trị và điều khiển thiết bị.
Sử dụng các hàm, lệnh, script có sẵn trong WinCC Basic để lập trình các chức năng như:
- Điều khiển bật/tắt thiết bị.
- Hiển thị trạng thái hoạt động.
- Cảnh báo lỗi.
- Lưu trữ dữ liệu.
- Vẽ đồ thị xu hướng.
Bước 3: Mô phỏng và kiểm tra
- Sử dụng chức năng mô phỏng trong WinCC Basic để kiểm tra giao diện và các chức năng đã lập trình.
- Điều chỉnh, sửa lỗi nếu cần.
Bước 4: Tải chương trình xuống HMI
- Kết nối máy tính với HMI qua cáp Ethernet.
- Chọn chức năng Download trong WinCC Basic để tải chương trình xuống HMI.
Bước 5: Vận hành và giám sát
- Sau khi tải chương trình, HMI KTP1200 Basic sẽ hoạt động độc lập và thực hiện các chức năng đã lập trình.
- Người dùng có thể vận hành và giám sát hệ thống thông qua màn hình cảm ứng.
Theo khuyến cáo của Siemens, việc kiểm tra kỹ lưỡng chương trình HMI trước khi vận hành thực tế là rất quan trọng để đảm bảo an toàn và hiệu quả cho hệ thống. Bạn nên sử dụng chức năng mô phỏng để kiểm tra và sửa lỗi trước khi tải chương trình xuống HMI.
6. Khắc Phục Một Số Lỗi Thường Gặp Trên 6AV2123-2MB03-0AX0 HMI KTP1200 Basic – Đảm Bảo Hệ Thống Hoạt Động Trơn Tru
Trong quá trình sử dụng 6AV2123-2MB03-0AX0 HMI KTP1200 Basic, người dùng có thể gặp một số lỗi cơ bản. Dưới đây là một số lỗi thường gặp và cách khắc phục:
STT | Lỗi | Nguyên Nhân | Cách Khắc Phục |
---|---|---|---|
1 | Màn hình không lên nguồn | Nguồn cấp bị lỗi, cầu chì bị đứt | Kiểm tra nguồn cấp, thay thế cầu chì |
2 | Màn hình bị treo, đơ | Lỗi phần mềm, xung đột ứng dụng | Khởi động lại HMI, cập nhật phần mềm |
3 | Màn hình cảm ứng không nhạy | Bụi bẩn, hư hỏng cảm ứng | Vệ sinh màn hình, thay thế tấm cảm ứng |
4 | Không kết nối được với PLC | Cấu hình sai, cáp mạng bị lỗi | Kiểm tra cấu hình kết nối, thay cáp mạng |
5 | Hiển thị sai dữ liệu | Lỗi lập trình, sai địa chỉ biến | Kiểm tra lại chương trình, gán đúng địa chỉ biến |
6 | Lỗi truyền thông PROFINET | Nhiễu điện từ, cấu hình mạng sai | Sử dụng cáp chống nhiễu, kiểm tra cấu hình mạng |
7 | Màn hình bị mờ, nhòe | Hư hỏng đèn nền, lỗi màn hình | Thay thế đèn nền, thay thế màn hình |
Đây là bảng tổng hợp một số lỗi thường gặp trên màn hình cảm ứng HMI KTP1200 Basic và cách khắc phục. Bảng này cung cấp thông tin hữu ích cho người dùng trong việc xử lý các sự cố cơ bản, giúp tiết kiệm thời gian và chi phí sửa chữa.
Theo thống kê của Siemens, hơn 80% lỗi trên HMI có thể được khắc phục bằng cách kiểm tra nguồn cấp, kết nối và cấu hình phần mềm. Việc tham khảo tài liệu hướng dẫn sử dụng và liên hệ với nhà cung cấp khi gặp sự cố phức tạp là rất cần thiết để đảm bảo hệ thống hoạt động ổn định.
