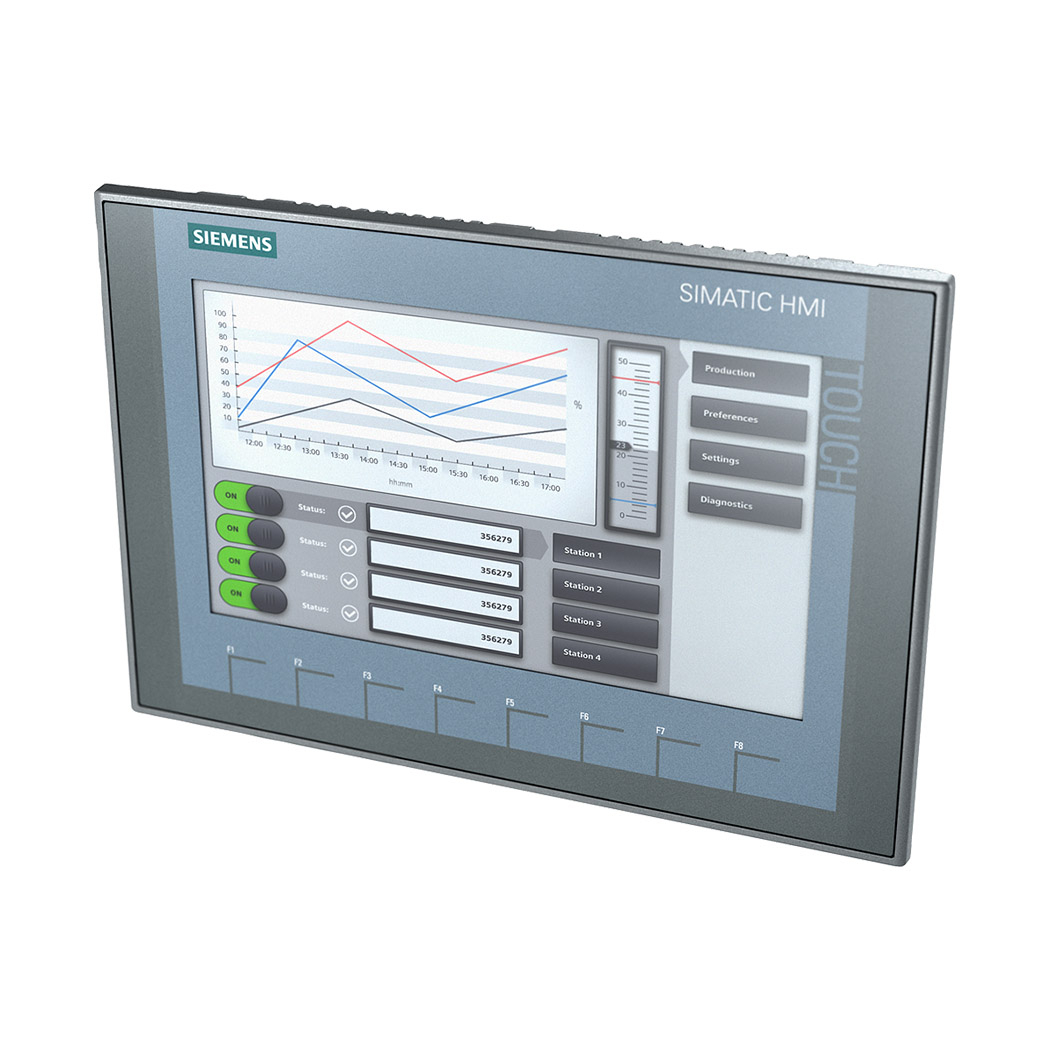

6AV2123-2JB03-0AX0 màn hình cảm ứng HMI KTP900 Basic của hãng Siemens là giải pháp hoàn hảo cho các ứng dụng tự động hóa, giúp nâng cao hiệu quả vận hành, tối ưu hóa quy trình sản xuất và tiết kiệm chi phí.

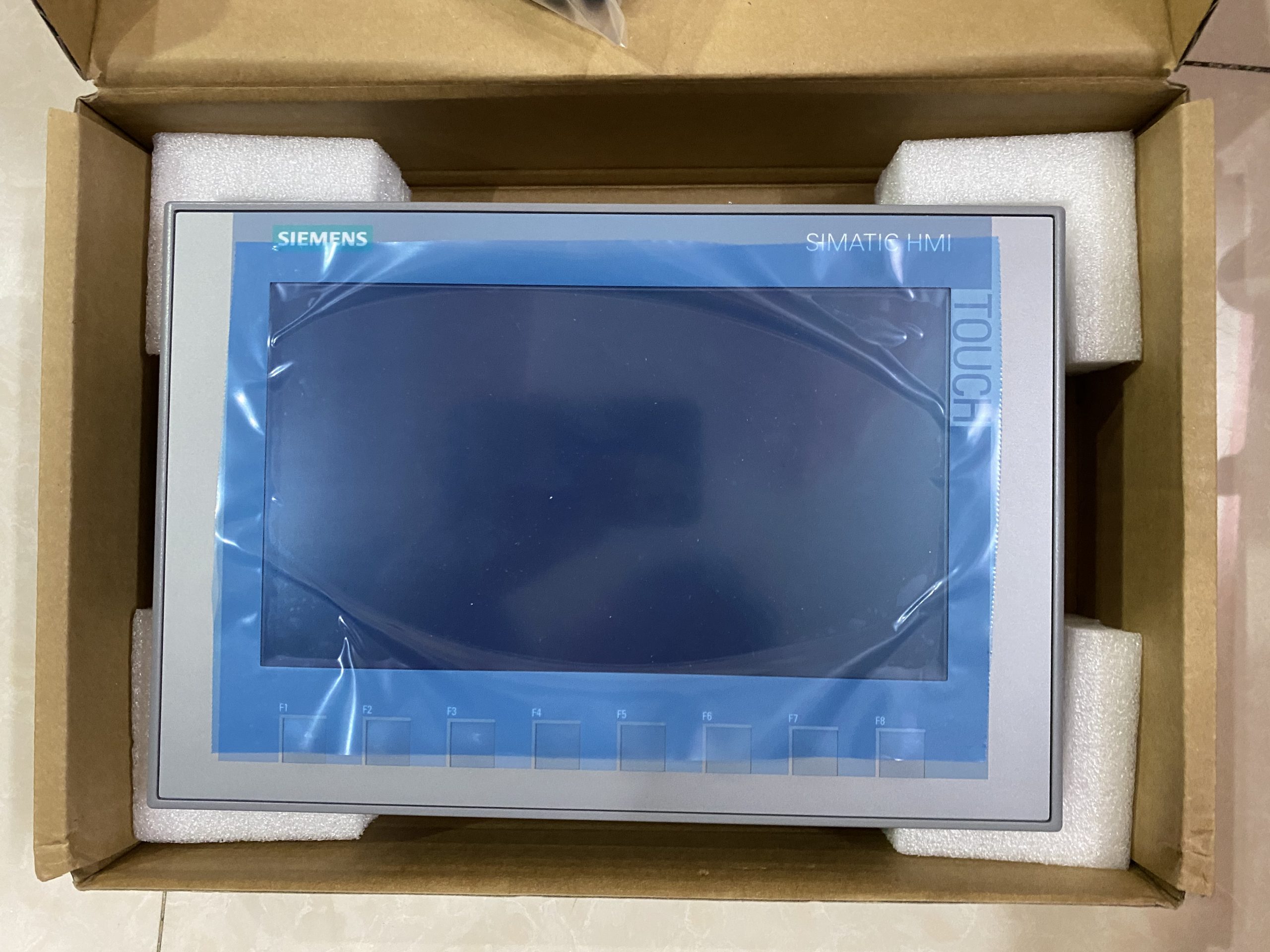

1. Cấu tạo màn hình 6AV2123-2JB03-0AX0

6AV2123-2JB03-0AX0, hay còn gọi là màn hình HMI KTP900 Basic, được cấu tạo từ những thành phần chất lượng cao, đảm bảo độ bền và hiệu suất vượt trội.

• Màn hình cảm ứng điện trở 9 inch: Cho phép người dùng thao tác trực quan, dễ dàng, kể cả khi đeo găng tay bảo hộ. Công nghệ TFT hiển thị 65.536 màu sắc nét, sống động, giúp quan sát rõ ràng các thông số và trạng thái hoạt động của hệ thống.
• Bộ xử lý mạnh mẽ: Giúp xử lý nhanh chóng các tác vụ, đảm bảo vận hành mượt mà, không bị gián đoạn, tăng cường trải nghiệm.
• Bộ nhớ trong 10 MB: Đủ để lưu trữ các dự án HMI cơ bản, dữ liệu quan trọng, thuận tiện trong việc sao lưu, khôi phục.
• Khung vỏ chắc chắn: Được làm từ vật liệu cao cấp, có khả năng chống chịu va đập, bụi bẩn và độ ẩm, phù hợp với môi trường công nghiệp khắc nghiệt.

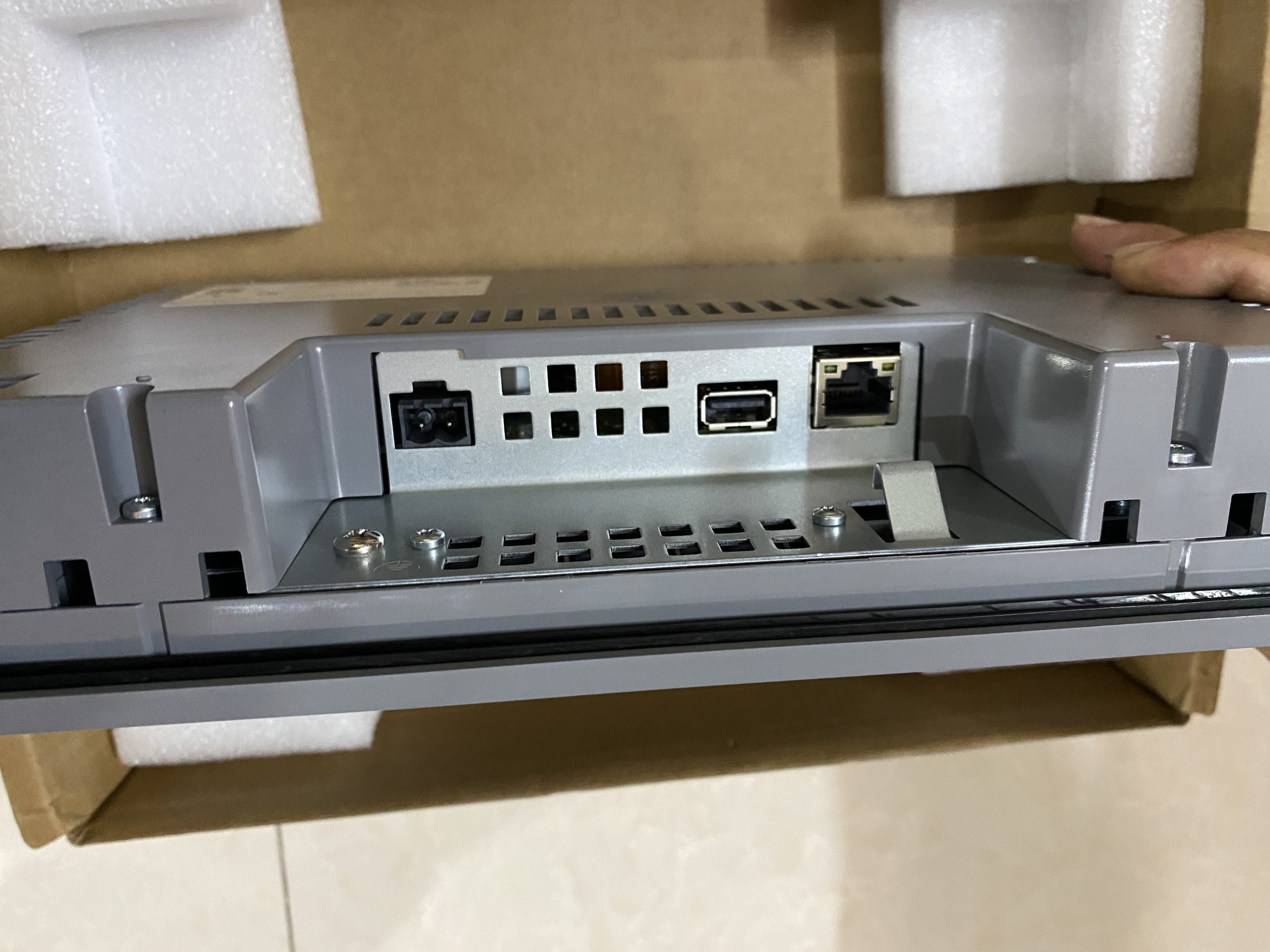

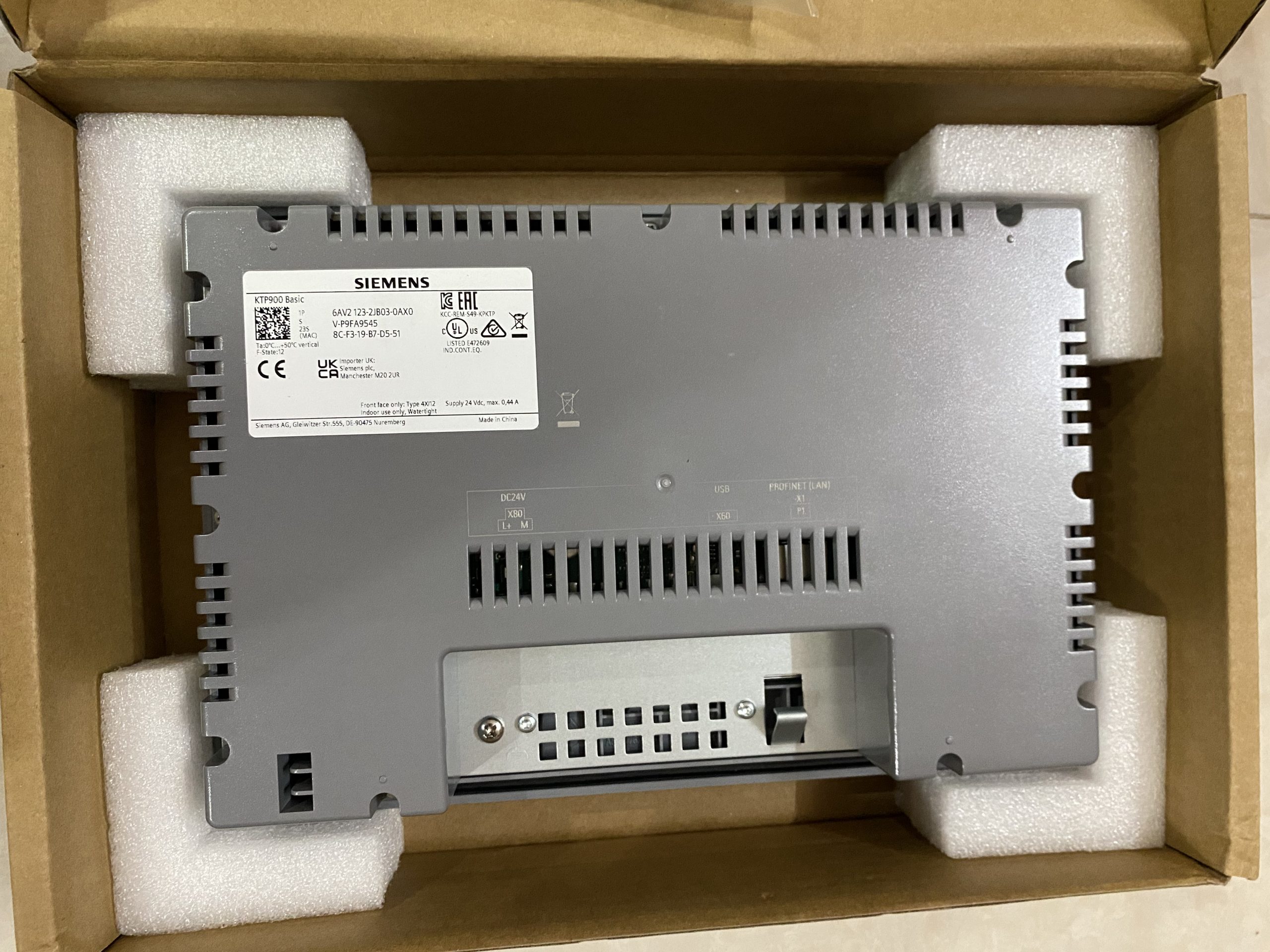

• Các cổng kết nối đa dạng: Bao gồm 1 cổng PROFINET, 1 cổng MPI/PROFIBUS DP và 1 cổng USB, cho phép kết nối linh hoạt với các thiết bị PLC, máy tính và các thiết bị ngoại vi khác, mở rộng khả năng tích hợp hệ thống.
• Nguồn cấp 24V DC: Phổ biến trong công nghiệp, dễ dàng tích hợp với hệ thống điện sẵn có, không tốn kém chi phí nâng cấp.

2. Các tính năng chính của màn hình HMI KTP900 Basic 6AV2123-2JB03-0AX0

Sản phẩm 6AV2123-2JB03-0AX0 sở hữu nhiều tính năng ưu việt, mang lại lợi ích thiết thực cho người sử dụng:

• Giao diện đồ họa trực quan: Cho phép người dùng dễ dàng giám sát, điều khiển và cấu hình các thiết bị trong hệ thống tự động hóa.
• Hỗ trợ nhiều ngôn ngữ: Bao gồm cả tiếng Việt, giúp người dùng dễ dàng sử dụng, vận hành, không gặp rào cản ngôn ngữ.
• Chức năng cảnh báo và ghi nhận lỗi: Giúp phát hiện sớm các sự cố, giảm thiểu thời gian dừng máy, tối ưu hóa quy trình bảo trì, tiết kiệm chi phí sửa chữa.
• Quản lý công thức: Cho phép lưu trữ và quản lý nhiều công thức sản xuất khác nhau, thuận tiện cho việc thay đổi sản phẩm, đáp ứng nhu cầu đa dạng của thị trường.
• Bảo mật nhiều cấp độ: Bảo vệ chương trình và dữ liệu khỏi truy cập trái phép, đảm bảo an toàn thông tin cho doanh nghiệp.
• Truyền thông mạnh mẽ: Hỗ trợ các giao thức truyền thông phổ biến như PROFINET, PROFIBUS, đảm bảo kết nối ổn định và tin cậy với các thiết bị khác.
• Khả năng tùy biến cao: Cho phép người dùng tùy chỉnh giao diện, các nút chức năng và hiển thị thông tin theo nhu cầu sử dụng cụ thể của từng ứng dụng.

3. Hướng dẫn kết nối HMI 6AV2123-2JB03-0AX0

Để kết nối 6AV2123-2JB03-0AX0 (HMI KTP900 Basic) với phần mềm, bạn cần thực hiện theo các bước sau:

Chuẩn bị:

• Đảm bảo bạn đã cài đặt phần mềm WinCC Basic (TIA Portal) trên máy tính.
• Sử dụng cáp Ethernet (RJ45) để kết nối HMI với máy tính hoặc mạng PROFINET.

Kết nối phần cứng:

• Cắm một đầu cáp Ethernet vào cổng PROFINET trên HMI.
• Cắm đầu còn lại của cáp vào cổng Ethernet trên máy tính hoặc switch mạng.

Cấu hình địa chỉ IP cho HMI:

• Bật nguồn HMI.
• Trên màn hình HMI, vào phần “Control Panel” -> “Communication Settings” -> “Ethernet”.
• Đặt địa chỉ IP, Subnet Mask và Gateway phù hợp với mạng của bạn.
• Nhấn “OK” để lưu cài đặt.

Tạo dự án mới trong WinCC Basic:

• Mở phần mềm WinCC Basic.
• Chọn “Create new project”.
• Đặt tên cho dự án và chọn thư mục lưu trữ.
• Chọn loại HMI là “KTP900 Basic” và nhấn “Create”.

Thêm thiết bị HMI vào dự án:

• Trong cửa sổ “Devices & networks”, chọn “Add new device”.
• Chọn “SIMATIC HMI” -> “Basic Panels” -> “9” Key Panels” -> “KTP900 Basic” -> 6AV2123-2JB03-0AX0.
• Nhấn “OK”.

Kết nối với HMI:

• Trong cửa sổ “Devices & networks”, nhấp đúp vào biểu tượng HMI.
• Chọn tab “Connections”.
• Chọn “HMI connection” và thiết lập các thông số kết nối (ví dụ: địa chỉ IP của HMI).

Tải chương trình xuống HMI:

• Sau khi đã lập trình giao diện và các chức năng cần thiết, chọn biểu tượng “Download to device” trên thanh công cụ.
• Chọn HMI cần tải chương trình xuống và nhấn “Load”.

Kiểm tra kết nối:

• Sau khi tải chương trình xuống HMI, kiểm tra xem HMI đã kết nối thành công với PLC và các thiết bị khác chưa.

4. Cách lập trình HMI KTP900 Basic 6AV2123-2JB03-0AX0

Lập trình 6AV2123-2JB03-0AX0 (HMI KTP900 Basic) được thực hiện thông qua phần mềm WinCC Basic trong TIA Portal. Dưới đây là hướng dẫn cơ bản:

Tạo màn hình (Screens):

• Trong cửa sổ “Project tree”, chọn “Screens”.
• Nhấp chuột phải và chọn “Add new screen”.
• Thiết kế giao diện người dùng bằng cách kéo thả các đối tượng từ thư viện “Toolbox” (ví dụ: nút nhấn, đèn báo, thanh trượt, biểu đồ, trường nhập liệu,…) lên màn hình.

Gắn Tag (biến) cho các đối tượng:

• Chọn đối tượng trên màn hình.
• Trong cửa sổ “Properties”, chọn tab “Events” hoặc “Animations”.
• Liên kết các sự kiện (ví dụ: nhấn nút, thay đổi giá trị) hoặc thuộc tính hiển thị (ví dụ: màu sắc, vị trí) với các Tag (biến) trong PLC.

Tạo các nút chức năng (Buttons):

• Thêm nút nhấn từ thư viện “Toolbox”.
• Trong cửa sổ “Properties”, cấu hình các thuộc tính của nút (ví dụ: Text, Font, Color,…).
• Trong tab “Events”, lập trình các hành động khi nhấn nút (ví dụ: chuyển màn hình, set bit, gọi hàm,…).

Hiển thị dữ liệu (I/O Fields):

• Thêm trường nhập/xuất từ thư viện “Toolbox”.
• Trong cửa sổ “Properties”, liên kết trường với Tag (biến) cần hiển thị hoặc nhập giá trị.
• Cấu hình định dạng hiển thị (ví dụ: số thập phân, ngày giờ,…).

Tạo cảnh báo (Alarms):

• Trong cửa sổ “Project tree”, chọn “HMI alarms”.
• Thêm các cảnh báo mới và định nghĩa điều kiện kích hoạt (ví dụ: giá trị vượt ngưỡng, lỗi thiết bị,…).
• Cấu hình thông báo hiển thị trên HMI.

Lập trình Script (nâng cao):

• WinCC Basic hỗ trợ ngôn ngữ lập trình VBScript cho các tác vụ phức tạp hơn.
• Bạn có thể viết các Script để xử lý dữ liệu, thực hiện các phép tính, điều khiển các đối tượng trên màn hình,…

Mô phỏng (Simulation):

• WinCC Basic cho phép mô phỏng dự án HMI trên máy tính trước khi tải xuống thiết bị thực.
• Chức năng này giúp kiểm tra và sửa lỗi chương trình một cách hiệu quả.

5. Khắc phục một số lỗi thường gặp trên màn hình HMI 6AV2123-2JB03-0AX0

Dưới đây là một số lỗi thường gặp trên 6AV2123-2JB03-0AX0 (HMI KTP900 Basic) và cách khắc phục:

Lỗi mất kết nối:

Nguyên nhân: Cáp mạng lỏng, hỏng, địa chỉ IP cấu hình sai, lỗi mạng.

Khắc phục:

• Kiểm tra cáp mạng, thay thế nếu cần.
• Kiểm tra lại cấu hình địa chỉ IP trên HMI và máy tính/PLC.
• Khởi động lại HMI và các thiết bị mạng.

Lỗi màn hình cảm ứng không nhạy:

Nguyên nhân: Bụi bẩn bám trên màn hình, màn hình bị trầy xước, lỗi phần cứng.

Khắc phục:

• Vệ sinh màn hình bằng khăn mềm và dung dịch chuyên dụng.
• Hiệu chỉnh lại màn hình cảm ứng (nếu có chức năng này).
• Liên hệ với thanhthienphu.vn để được hỗ trợ nếu nghi ngờ lỗi phần cứng qua hotline 08.12.77.88.99.

Lỗi không tải được chương trình xuống HMI:

Nguyên nhân: Phiên bản phần mềm không tương thích, lỗi kết nối, HMI bị đầy bộ nhớ.

Khắc phục:

• Kiểm tra phiên bản WinCC Basic và firmware của HMI, cập nhật nếu cần.
• Kiểm tra kết nối giữa máy tính và HMI.
• Xóa bớt các dự án cũ trên HMI để giải phóng bộ nhớ.

Lỗi hiển thị sai thông tin:

Nguyên nhân: Lỗi lập trình, Tag (biến) gán sai, lỗi truyền thông với PLC.

Khắc phục:

• Kiểm tra lại chương trình HMI, đảm bảo các Tag được gán chính xác.
• Kiểm tra kết nối và truyền thông giữa HMI và PLC.

Lỗi HMI bị treo:

Nguyên nhân: Xung đột phần mềm, lỗi phần cứng.

Khắc phục:

• Khởi động lại HMI.
• Nếu lỗi vẫn tiếp diễn, hãy liên hệ với bộ phận hỗ trợ kỹ thuật của thanhthienphu.vn.

6. Thanh Thiên Phú – Đại lý cung cấp màn hình HMI KTP900 Basic chính hãng

• Bạn đang tìm kiếm giải pháp tự động hóa hiệu quả, tiết kiệm và an toàn cho doanh nghiệp của mình? Bạn mong muốn nâng cao năng suất, giảm thiểu chi phí và tăng cường khả năng cạnh tranh? Hãy để thanhthienphu.vn đồng hành cùng bạn. Chúng tôi tự hào là nhà cung cấp thiết bị điện công nghiệp uy tín tại Việt Nam, chuyên cung cấp các sản phẩm chính hãng, chất lượng cao, bao gồm cả màn hình HMI 6AV2123-2JB03-0AX0 (KTP900 Basic) tiên tiến từ Siemens.

Với đội ngũ kỹ sư giàu kinh nghiệm, nhiệt huyết và am hiểu sâu sắc về lĩnh vực tự động hóa, thanhthienphu.vn cam kết mang đến cho bạn:

• Sản phẩm chính hãng: 6AV2123-2JB03-0AX0 được nhập khẩu trực tiếp từ Siemens, đảm bảo chất lượng và nguồn gốc xuất xứ.
• Giá cả cạnh tranh: Chúng tôi luôn nỗ lực mang đến cho khách hàng mức giá tốt nhất trên thị trường.
• Tư vấn chuyên nghiệp: Đội ngũ kỹ sư của chúng tôi sẽ tư vấn tận tình, giúp bạn lựa chọn được sản phẩm phù hợp nhất với nhu cầu sử dụng.
• Hỗ trợ kỹ thuật 24/7: Chúng tôi luôn sẵn sàng hỗ trợ bạn trong suốt quá trình sử dụng sản phẩm, giải đáp mọi thắc mắc và khắc phục sự cố nhanh chóng.
• Dịch vụ hậu mãi chu đáo: thanhthienphu.vn cung cấp dịch vụ bảo hành, bảo trì chuyên nghiệp, đảm bảo quyền lợi tối đa cho khách hàng.

Đừng chần chừ nữa, hãy liên hệ ngay với thanhthienphu.vn qua hotline 08.12.77.88.99 hoặc truy cập website thanhthienphu.vn để được tư vấn miễn phí và nhận báo giá tốt nhất cho sản phẩm 6AV2123-2JB03-0AX0. Bạn cũng có thể đến trực tiếp văn phòng của chúng tôi tại địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh. Chúng tôi rất hân hạnh được phục vụ và cùng bạn chinh phục những thành công mới.
