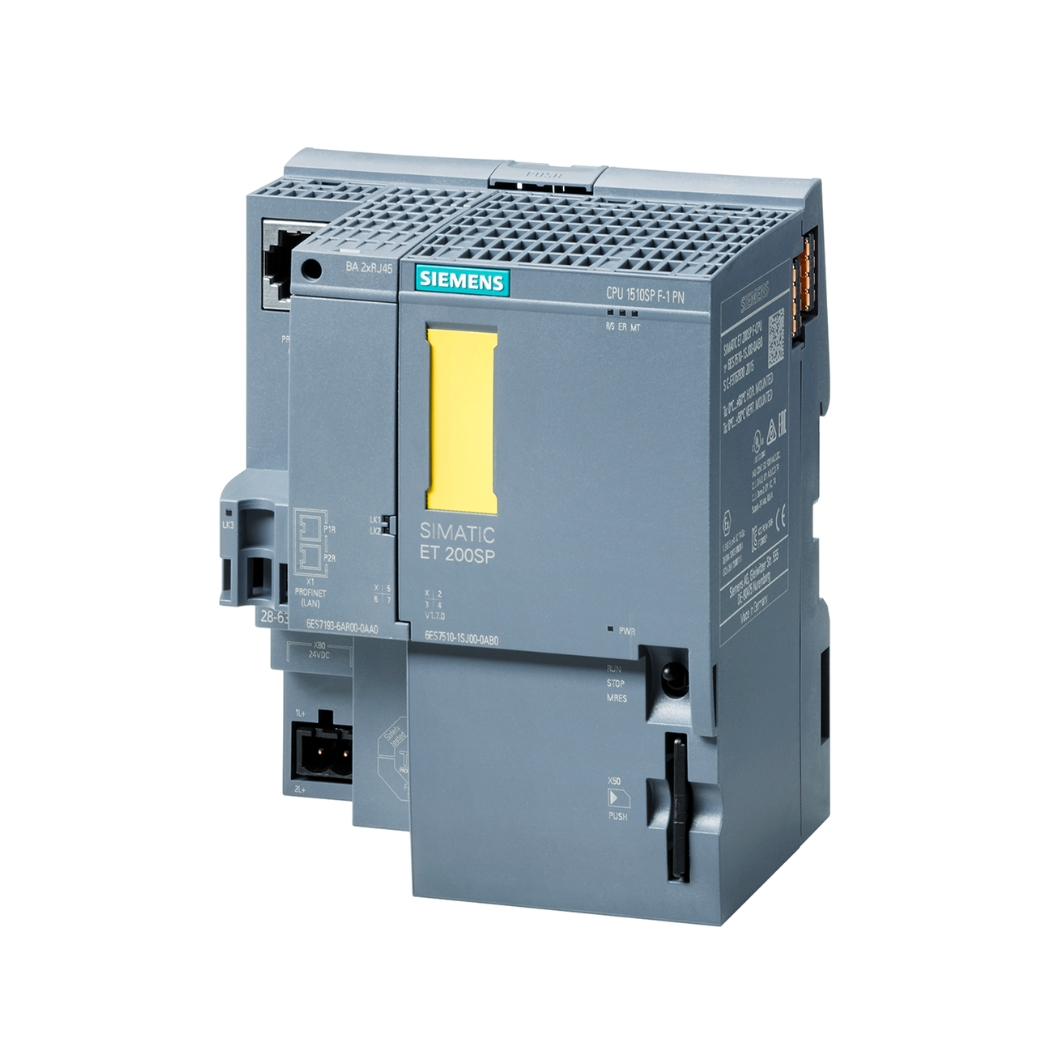

6AG1510-1SJ01-2AB0 SIPLUS ET 200SP CPU, bộ xử lý trung tâm mạnh mẽ cho hệ thống ET 200SP, mang đến giải pháp tự động hóa vượt trội, nâng tầm hiệu suất cho mọi ứng dụng công nghiệp.
Đến với thanhthienphu.vn, quý kỹ sư sẽ khám phá sức mạnh tiềm ẩn của bộ điều khiển lập trình này, cùng những ứng dụng thực tế và giải pháp tối ưu cho nhà máy của bạn, từ đó gia tăng năng suất, giảm thiểu chi phí và hướng tới tương lai của tự động hóa thông minh.
1. Thông Tin Chi Tiết Về 6AG1510-1SJ01-2AB0 SIPLUS ET 200SP CPU
| Đặc tính | Chi tiết |
|---|---|
| Mã sản phẩm | 6AG1510-1SJ01-2AB0 |
| Dòng sản phẩm | SIPLUS ET 200SP |
| Loại sản phẩm | CPU (Central Processing Unit) – Bộ xử lý trung tâm |
| Nhà sản xuất | Siemens |
| Điện áp cung cấp | 24 V DC |
| Dòng tiêu thụ | 0.7 A |
| Bộ nhớ chương trình | 2 MB |
| Bộ nhớ dữ liệu | 4 MB |
| Giao diện truyền thông | PROFINET IRT (2 cổng) |
| Số lượng kết nối tối đa | 64 |
| Nhiệt độ hoạt động | -40 °C đến +70 °C (phiên bản SIPLUS) |
| Độ ẩm hoạt động | 5% đến 95% không ngưng tụ |
| Kích thước (WxHxD) | 20 mm x 117 mm x 74 mm |
| Trọng lượng | 80 g |
| Chứng chỉ | CE, UL, CSA, FM, ATEX, IECEx |
| Phần mềm lập trình | TIA Portal (Totally Integrated Automation Portal) |
2. Cấu Tạo 6AG1510-1SJ01-2AB0 SIPLUS ET 200SP CPU
6AG1510-1SJ01-2AB0 SIPLUS ET 200SP CPU có cấu tạo nhỏ gọn nhưng vô cùng mạnh mẽ, bao gồm các thành phần chính sau:
- Vi xử lý (Microprocessor): Đây là “bộ não” của CPU, thực hiện các phép tính toán logic, xử lý dữ liệu và điều khiển hoạt động của toàn bộ hệ thống. Vi xử lý của 6AG1510-1SJ01-2AB0 có tốc độ xử lý cao, đảm bảo đáp ứng nhanh chóng các yêu cầu điều khiển phức tạp.
- Bộ nhớ (Memory): CPU được trang bị bộ nhớ chương trình (program memory) và bộ nhớ dữ liệu (data memory) dung lượng lớn, cho phép lưu trữ các chương trình điều khiển, dữ liệu cấu hình, và dữ liệu quá trình.
- Giao diện truyền thông (Communication Interface): 6AG1510-1SJ01-2AB0 tích hợp sẵn 2 cổng PROFINET IRT, cho phép kết nối với các thiết bị khác trong hệ thống mạng, như các module I/O, HMI, máy tính, và các hệ thống điều khiển cấp cao hơn.
- Đèn LED báo trạng thái (Status LEDs): Các đèn LED này cung cấp thông tin về trạng thái hoạt động của CPU, như nguồn, lỗi, chế độ chạy, và trạng thái truyền thông.
- Vỏ bảo vệ (Housing): Vỏ CPU được làm bằng vật liệu chắc chắn, có khả năng chống chịu các tác động từ môi trường bên ngoài, như nhiệt độ, độ ẩm, bụi bẩn, và rung động. Phiên bản SIPLUS còn được tăng cường khả năng bảo vệ, hoạt động ổn định trong môi trường khắc nghiệt hơn.
- Đầu nối (Terminal): Dùng để kết nối nguồn và các tín hiệu vào/ra.
3. Các Tính Năng Chính Của 6AG1510-1SJ01-2AB0 SIPLUS ET 200SP CPU
- Hiệu suất cao: Nhờ vi xử lý mạnh mẽ và bộ nhớ dung lượng lớn, 6AG1510-1SJ01-2AB0 có khả năng xử lý các tác vụ điều khiển phức tạp một cách nhanh chóng và chính xác.
- Kết nối mạng linh hoạt: Tích hợp sẵn 2 cổng PROFINET IRT, hỗ trợ nhiều giao thức truyền thông công nghiệp khác như PROFINET IO, Modbus TCP, OPC UA, giúp kết nối dễ dàng với nhiều loại thiết bị và hệ thống.
- Khả năng mở rộng: Dễ dàng mở rộng chức năng bằng cách kết nối thêm các module I/O, module truyền thông, module chức năng đặc biệt.
- Lập trình dễ dàng: Sử dụng phần mềm TIA Portal, một môi trường lập trình tích hợp, trực quan và dễ sử dụng, hỗ trợ nhiều ngôn ngữ lập trình khác nhau như Ladder Logic (LAD), Function Block Diagram (FBD), Structured Text (ST),…
- Chẩn đoán lỗi thông minh: Tích hợp các chức năng chẩn đoán lỗi, giúp người dùng nhanh chóng xác định và khắc phục các sự cố trong hệ thống.
- Bảo mật cao: Hỗ trợ các tính năng bảo mật như bảo vệ truy cập, mã hóa dữ liệu, tường lửa, giúp bảo vệ hệ thống khỏi các mối đe dọa an ninh mạng.
- Độ bền vượt trội chuẩn SIPLUS: Hoạt động ổn định trong môi trường khắc nghiệt với nhiệt độ từ -40°C đến +70°C, độ ẩm cao, bụi bẩn, rung động.
4. Hướng Dẫn Kết Nối 6AG1510-1SJ01-2AB0 SIPLUS ET 200SP CPU Với Phần Mềm
Để kết nối 6AG1510-1SJ01-2AB0 với phần mềm TIA Portal, bạn cần thực hiện các bước sau:
Chuẩn bị:
- Đảm bảo bạn đã cài đặt phần mềm TIA Portal phiên bản phù hợp trên máy tính.
- Chuẩn bị cáp Ethernet để kết nối CPU với máy tính.
- Cấp nguồn 24V DC cho CPU.
Kết nối phần cứng:
- Cắm một đầu cáp Ethernet vào cổng PROFINET trên CPU.
- Cắm đầu còn lại của cáp Ethernet vào cổng mạng trên máy tính.
Cấu hình địa chỉ IP:
- Mở TIA Portal và tạo một dự án mới.
- Trong cửa sổ dự án, chọn “Online & diagnostics” -> “Accessible devices”.
- Chọn card mạng mà bạn đang sử dụng để kết nối với CPU.
- Nhấn nút “Update accessible devices”.
- TIA Portal sẽ tìm kiếm các thiết bị có thể truy cập được.
- Chọn CPU 6AG1510-1SJ01-2AB0 và nhấn nút “Show”.
- Trong cửa sổ “Online & diagnostics”, chọn “Functions” -> “Assign IP address”.
- Đặt địa chỉ IP cho CPU (ví dụ: 192.168.0.1) và subnet mask (ví dụ: 255.255.255.0).
- Nhấn nút “Assign IP address”.
Kết nối với CPU:
- Trong cửa sổ dự án, nhấp đúp vào “Devices & networks”.
- Kéo thả biểu tượng CPU 6AG1510-1SJ01-2AB0 từ cửa sổ “Hardware catalog” vào cửa sổ “Devices & networks”.
- Kết nối CPU với mạng PROFINET bằng cách kéo thả đường kết nối từ cổng PROFINET trên CPU đến biểu tượng mạng PROFINET.
- Nhấp chuột phải vào biểu tượng CPU và chọn “Go online”.
- TIA Portal sẽ thiết lập kết nối với CPU.
5. Cách Lập Trình 6AG1510-1SJ01-2AB0 SIPLUS ET 200SP CPU
TIA Portal cung cấp một môi trường lập trình tích hợp, hỗ trợ nhiều ngôn ngữ lập trình như LAD, FBD, SCL, STL. Dưới đây là các bước cơ bản để lập trình 6AG1510-1SJ01-2AB0:
- Tạo dự án mới: Mở TIA Portal và tạo một dự án mới, chọn loại CPU là 6AG1510-1SJ01-2AB0.
- Thêm thiết bị: Thêm CPU vào dự án và cấu hình các thông số phần cứng.
- Tạo chương trình: Tạo các khối chương trình (OB, FB, FC, DB) và viết mã lệnh bằng ngôn ngữ lập trình mong muốn.
- Khai báo biến: Khai báo các biến (tags) để lưu trữ dữ liệu và kết nối với các thiết bị I/O.
- Biên dịch chương trình: Biên dịch chương trình để kiểm tra lỗi cú pháp và logic.
- Tải chương trình xuống CPU: Kết nối với CPU và tải chương trình đã biên dịch xuống bộ nhớ của CPU.
- Chạy thử và gỡ lỗi: Chạy thử chương trình và sử dụng các công cụ gỡ lỗi của TIA Portal để kiểm tra và sửa lỗi.
Ví dụ về một chương trình đơn giản (LAD):
// Chương trình điều khiển động cơ
// Biến đầu vào
I0.0 : BOOL; // Nút nhấn khởi động
I0.1 : BOOL; // Nút nhấn dừng
// Biến đầu ra
Q0.0 : BOOL; // Động cơ
// Mạng 1: Khởi động động cơ
NETWORK 1
LD I0.0 // Nếu nút nhấn khởi động được nhấn
S Q0.0 // Thì bật động cơ
// Mạng 2: Dừng động cơ
NETWORK 2
LD I0.1 // Nếu nút nhấn dừng được nhấn
R Q0.0 // Thì tắt động cơ
6. Khắc Phục Một Số Lỗi Thường Gặp Trên 6AG1510-1SJ01-2AB0 SIPLUS ET 200SP CPU
Dưới đây là một số lỗi thường gặp và cách khắc phục:
CPU không có nguồn:
- Kiểm tra nguồn điện 24V DC cấp cho CPU.
- Kiểm tra cầu chì bảo vệ nguồn.
- Kiểm tra đầu nối nguồn trên CPU.
CPU không kết nối được với TIA Portal:
- Kiểm tra cáp Ethernet.
- Kiểm tra địa chỉ IP của CPU và máy tính.
- Kiểm tra cài đặt tường lửa trên máy tính.
CPU báo lỗi (đèn LED nhấp nháy):
- Tham khảo tài liệu hướng dẫn sử dụng của Siemens để xác định mã lỗi.
- Kiểm tra chương trình, cấu hình phần cứng, và các kết nối.
Lỗi chương trình:
- Sử dụng các công cụ gỡ lỗi của TIA Portal để kiểm tra và sửa lỗi.
- Kiểm tra lại logic chương trình và các giá trị biến.
Lỗi phần cứng:
- Kiểm tra các module I/O, module truyền thông, và các thiết bị kết nối khác.
- Thay thế các module bị lỗi.
7. Liên Hệ thanhthienphu.vn Để Được Tư Vấn
thanhthienphu.vn tự hào là nhà cung cấp uy tín các thiết bị tự động hóa Siemens, bao gồm 6AG1510-1SJ01-2AB0 SIPLUS ET 200SP CPU. Chúng tôi cam kết:
- Sản phẩm chính hãng: 100% sản phẩm Siemens chính hãng, có đầy đủ giấy tờ chứng nhận nguồn gốc xuất xứ (CO, CQ).
- Giá cả cạnh tranh: Mức giá tốt nhất thị trường, cùng nhiều chương trình ưu đãi hấp dẫn.
- Đa dạng thiết bị: Cung cấp đầy đủ thiết bị điện tự động cho các dự án khác nhau.
Thông tin liên hệ:
- Hotline 08.12.77.88.99
- Website: thanhthienphu.vn
- Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh
Với 6AG1510-1SJ01-2AB0 SIPLUS ET 200SP CPU và sự đồng hành của thanhthienphu.vn, bạn hoàn toàn có thể tự tin chinh phục mọi thách thức trong lĩnh vực tự động hóa, nâng cao năng suất, giảm thiểu chi phí, và đưa doanh nghiệp của bạn vươn tới thành công.
Đừng bỏ lỡ cơ hội sở hữu “trợ thủ đắc lực” này!
