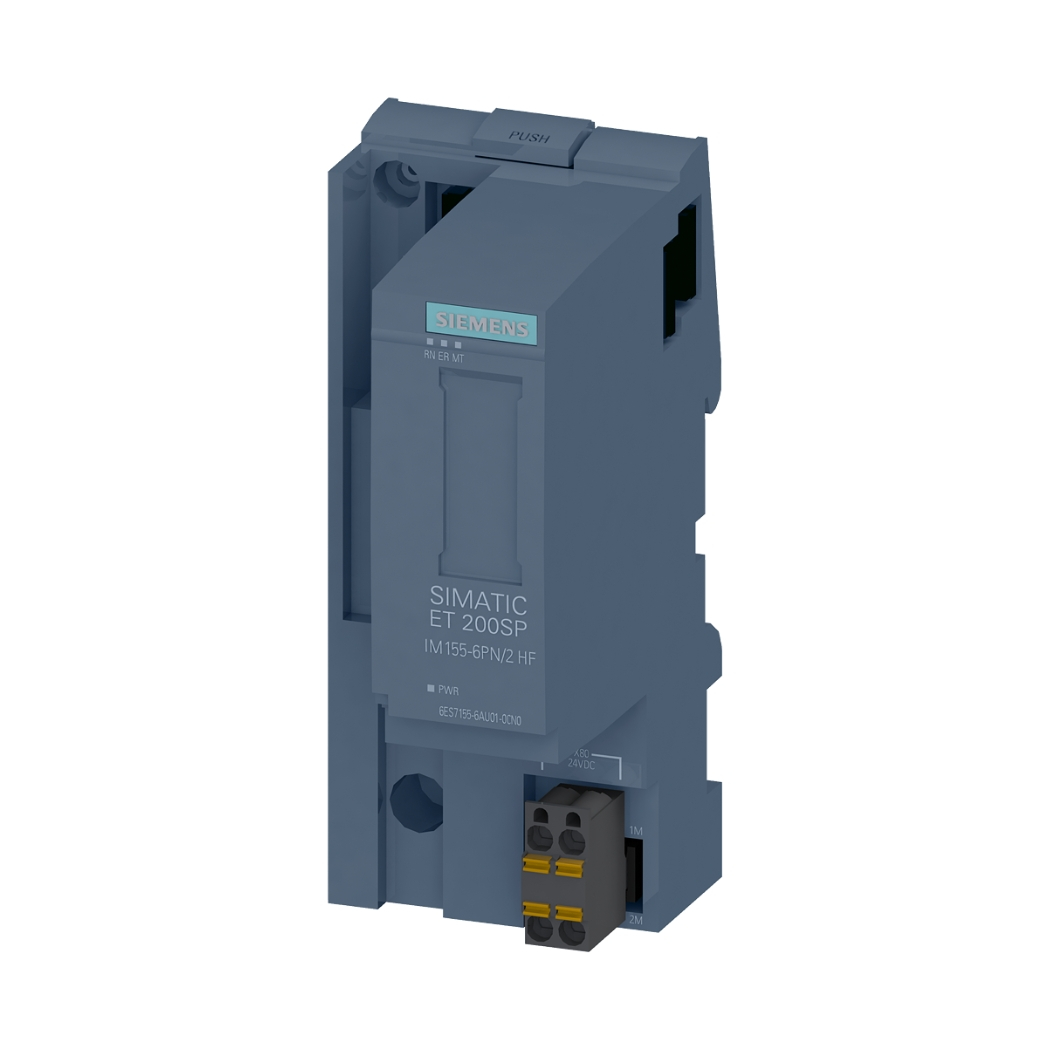

6AG1155-6AU01-2CN0 SIPLUS IM155-6PN HF, mô-đun giao diện truyền thông Profinet hiệu suất cao, là giải pháp hoàn hảo cho hệ thống tự động hóa của bạn, giúp nâng cao năng suất và tối ưu hóa quy trình sản xuất.
thanhthienphu.vn tự hào mang đến cho quý kỹ sư, nhà quản lý kỹ thuật giải pháp kết nối mạng công nghiệp tiên tiến, bền bỉ, mở ra kỷ nguyên mới cho nhà máy thông minh.
1. Thông tin chi tiết về 6AG1155-6AU01-2CN0 SIPLUS IM155-6PN HF
| Thông số kỹ thuật | Chi tiết |
|---|---|
| Mã sản phẩm | 6AG1155-6AU01-2CN0 |
| Dòng sản phẩm | SIPLUS IM155-6PN HF |
| Chuẩn truyền thông | PROFINET IO |
| Số lượng cổng giao tiếp | 2 cổng RJ45 |
| Tốc độ truyền dữ liệu | 10/100 Mbit/s |
| Hỗ trợ giao thức | MRP, MRPD, IRT, RT |
| Điện áp cung cấp | 24 V DC |
| Dải nhiệt độ hoạt động | -40 °C đến +70 °C |
| Độ ẩm hoạt động | 5% đến 95% (không ngưng tụ) |
| Cấp bảo vệ | IP20 |
| Kích thước (W x H x D) | 50 x 117 x 74 mm |
| Trọng lượng | Khoảng 170g |
| Chứng chỉ | CE, UL, cULus, FM, RoHS, REACH |
| Nguồn gốc sản phẩm | Siemens – Đức |
2. Cấu tạo sản phẩm 6AG1155-6AU01-2CN0 SIPLUS IM155-6PN HF
6AG1155-6AU01-2CN0 SIPLUS IM155-6PN HF được thiết kế với cấu trúc module hóa, bao gồm các thành phần chính sau:
- Vỏ bảo vệ: Được làm từ vật liệu nhựa cao cấp, có khả năng chống chịu va đập, rung động và các tác nhân môi trường khắc nghiệt.
- Khối giao tiếp Profinet: Bao gồm hai cổng RJ45, hỗ trợ kết nối mạng Profinet IO với tốc độ cao.
- Bộ xử lý trung tâm: Thực hiện các chức năng xử lý dữ liệu, giao tiếp với các module I/O và điều khiển toàn bộ hoạt động của module.
- Khối nguồn: Cung cấp điện áp ổn định cho toàn bộ module.
- Các đèn LED báo trạng thái: Hiển thị trạng thái hoạt động của module, giúp người dùng dễ dàng theo dõi và chẩn đoán lỗi.
- Khe cắm module I/O: Cho phép kết nối với các module I/O khác nhau, mở rộng khả năng của hệ thống.
3. Các tính năng chính của 6AG1155-6AU01-2CN0 SIPLUS IM155-6PN HF
6AG1155-6AU01-2CN0 SIPLUS IM155-6PN HF sở hữu hàng loạt tính năng ưu việt, đáp ứng mọi yêu cầu khắt khe của hệ thống tự động hóa hiện đại:
- Giao tiếp Profinet IO tốc độ cao: Đảm bảo truyền tải dữ liệu nhanh chóng và chính xác, giảm thiểu độ trễ trong hệ thống.
- Hỗ trợ nhiều giao thức truyền thông: MRP, MRPD, IRT, RT, giúp tăng tính linh hoạt và khả năng tương thích với các thiết bị khác.
- Cấu hình nóng (Hot Swapping): Cho phép thay thế module I/O mà không cần tắt nguồn hệ thống, giảm thiểu thời gian dừng máy.
- Chức năng I&M (Identification and Maintenance): Cung cấp thông tin chi tiết về module, giúp dễ dàng quản lý và bảo trì.
- Hỗ trợ PROFIenergy: Tiết kiệm năng lượng bằng cách tắt các module không sử dụng.
- Cấu hình dễ dàng qua TIA Portal: Phần mềm TIA Portal của Siemens cung cấp giao diện trực quan, giúp người dùng dễ dàng cấu hình và lập trình cho module.
4. Hướng dẫn kết nối 6AG1155-6AU01-2CN0 SIPLUS IM155-6PN HF với phần mềm
Việc kết nối 6AG1155-6AU01-2CN0 SIPLUS IM155-6PN HF với phần mềm TIA Portal được thực hiện một cách dễ dàng và trực quan. Dưới đây là các bước hướng dẫn chi tiết:
Cài đặt phần mềm TIA Portal: Đảm bảo bạn đã cài đặt phiên bản TIA Portal tương thích trên máy tính.
Kết nối phần cứng:
- Gắn module 6AG1155-6AU01-2CN0 vào đế (base unit) của ET 200SP.
- Kết nối cáp Profinet từ module đến switch mạng hoặc trực tiếp đến PLC.
- Cấp nguồn 24V DC cho module.
Thêm thiết bị vào dự án TIA Portal:
- Mở dự án TIA Portal.
- Trong cửa sổ “Devices & networks”, chọn “Add new device”.
- Chọn “Interface modules” -> “ET 200SP” -> “IM 155-6PN HF” -> chọn đúng mã sản phẩm 6AG1155-6AU01-2CN0.
- Kéo thả module vào vùng làm việc.
Cấu hình địa chỉ IP:
- Nhấp đúp vào module trong cửa sổ “Devices & networks”.
- Trong tab “Properties”, chọn “Ethernet addresses”.
- Đặt địa chỉ IP và subnet mask phù hợp với mạng của bạn.
Gán tên thiết bị (Device name):
Vẫn trong tab “Ethernet addresses”, nhập tên thiết bị (Device name) theo chuẩn Profinet.
Tải cấu hình xuống thiết bị:
Nhấp chuột phải vào module, chọn “Download to device” -> “Hardware configuration”.
5. Cách lập trình 6AG1155-6AU01-2CN0 SIPLUS IM155-6PN HF
6AG1155-6AU01-2CN0 SIPLUS IM155-6PN HF không yêu cầu lập trình trực tiếp trên module. Việc lập trình được thực hiện trên PLC (Programmable Logic Controller) thông qua phần mềm TIA Portal. Dưới đây là các bước cơ bản:
Thêm module vào dự án TIA Portal: (Thực hiện như hướng dẫn kết nối ở trên).
Khai báo biến (tags):
Trong cửa sổ “PLC tags”, tạo các biến (tags) tương ứng với các đầu vào/ra (I/O) của module.
Viết chương trình điều khiển:
- Sử dụng các ngôn ngữ lập trình PLC như Ladder Diagram (LAD), Function Block Diagram (FBD) hoặc Structured Text (STL) để viết chương trình điều khiển.
- Sử dụng các biến (tags) đã khai báo để đọc dữ liệu từ đầu vào và ghi dữ liệu ra đầu ra của module.
Tải chương trình xuống PLC:
Nhấp chuột phải vào PLC, chọn “Download to device” -> “Software (all blocks)”.
6. Khắc phục một số lỗi thường gặp trên 6AG1155-6AU01-2CN0 SIPLUS IM155-6PN HF
Trong quá trình vận hành, đôi khi có thể xảy ra một số lỗi trên 6AG1155-6AU01-2CN0 SIPLUS IM155-6PN HF. Dưới đây là một số lỗi thường gặp và cách khắc phục:
Đèn LED báo lỗi (BF – Bus Fault):
Nguyên nhân: Lỗi kết nối Profinet, lỗi cấu hình, lỗi phần cứng.
Khắc phục:
- Kiểm tra cáp Profinet, đảm bảo kết nối chắc chắn.
- Kiểm tra địa chỉ IP và tên thiết bị (Device name), đảm bảo đúng cấu hình.
- Kiểm tra cấu hình phần cứng trong TIA Portal, đảm bảo đúng module.
- Nếu các bước trên không khắc phục được, có thể module bị lỗi phần cứng, cần thay thế.
Đèn LED báo lỗi (SF – System Fault):
Nguyên nhân: Lỗi cấu hình, lỗi phần cứng, lỗi nguồn.
Khắc phục:
- Kiểm tra cấu hình phần cứng trong TIA Portal.
- Kiểm tra nguồn cấp 24V DC, đảm bảo đủ điện áp và dòng điện.
- Nếu các bước trên không khắc phục được, có thể module bị lỗi phần cứng, cần thay thế.
Không thể kết nối với TIA Portal:
Nguyên nhân: Lỗi cáp mạng, lỗi cấu hình IP, lỗi tường lửa.
Khắc phục:
- Kiểm tra cáp mạng, đảm bảo kết nối chắc chắn.
- Kiểm tra địa chỉ IP của máy tính và module, đảm bảo cùng dải mạng.
- Tắt tường lửa tạm thời để kiểm tra.
7. Liên hệ thanhthienphu.vn để được tư vấn
Nếu bạn đang tìm kiếm một giải pháp giao diện mạng Profinet IO hiệu suất cao, bền bỉ và dễ sử dụng, 6AG1155-6AU01-2CN0 SIPLUS IM155-6PN HF chính là lựa chọn hoàn hảo.
Và nếu bạn cần sự tư vấn chuyên nghiệp, tận tâm và giải pháp tối ưu cho hệ thống tự động hóa của mình, hãy đến với thanhthienphu.vn. Chúng tôi không chỉ cung cấp sản phẩm chính hãng, chất lượng cao mà còn mang đến dịch vụ hỗ trợ kỹ thuật 24/7, giúp bạn giải quyết mọi vấn đề một cách nhanh chóng và hiệu quả.
Đội ngũ kỹ sư giàu kinh nghiệm của chúng tôi luôn sẵn sàng lắng nghe, chia sẻ và đồng hành cùng bạn trên con đường chinh phục những thách thức trong tự động hóa công nghiệp.
Hãy liên hệ ngay với chúng tôi qua hotline 08.12.77.88.99 hoặc truy cập website: thanhthienphu.vn để được tư vấn miễn phí và nhận báo giá tốt nhất.
Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh.
thanhthienphu.vn: Nâng tầm tự động hóa – Vững bước tương lai!
