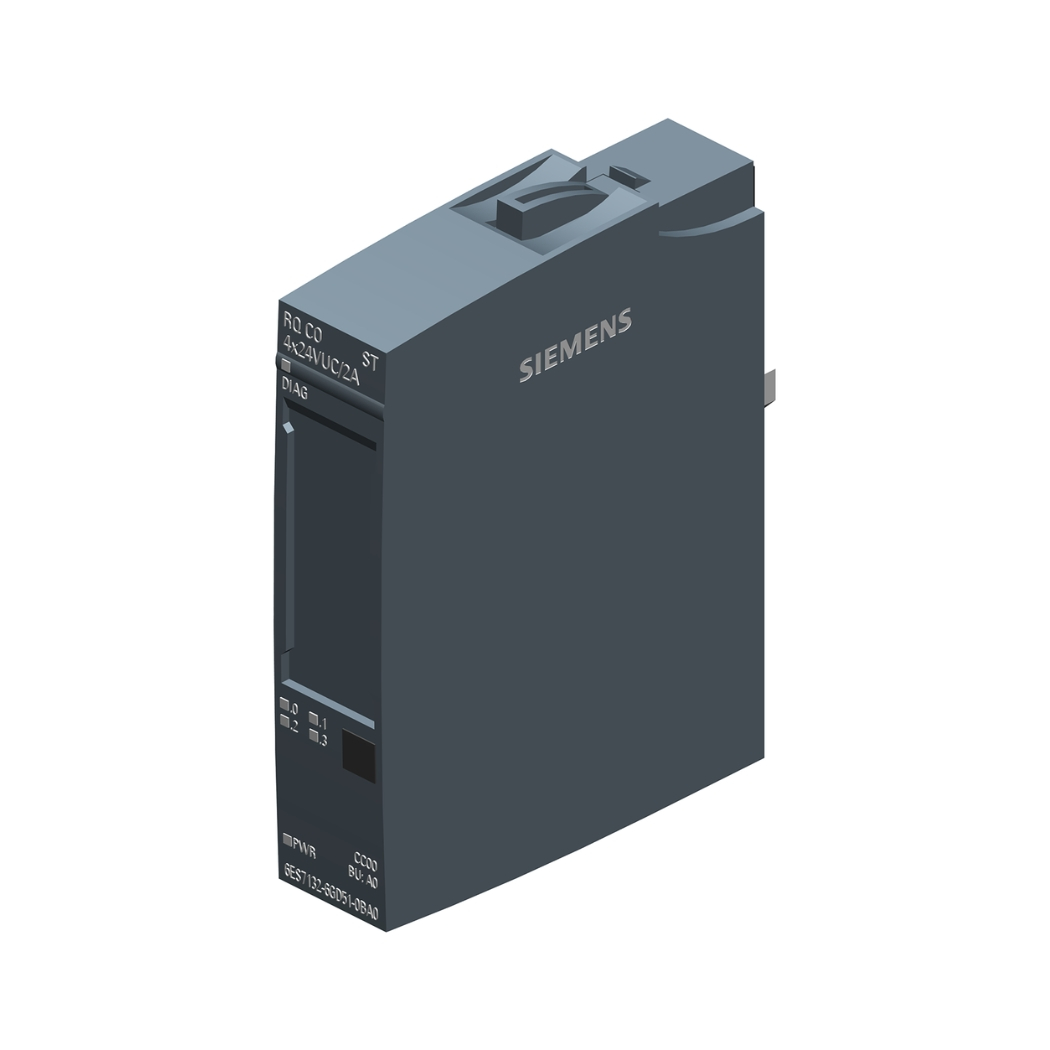

6AG1132-6GD51-7BA0 SIPLUS ET200SP Modules

6AG1132-6GD51-7BA0 SIPLUS ET200SP Modules, giải pháp mô-đun I/O phân tán tiên tiến từ Siemens, mang đến sự linh hoạt, hiệu suất cao và độ tin cậy vượt trội cho hệ thống tự động hóa của bạn, đặc biệt trong môi trường khắc nghiệt.

Tại thanhthienphu.vn, chúng tôi cung cấp sản phẩm chính hãng, dịch vụ hỗ trợ kỹ thuật tận tâm, giúp bạn nâng tầm hệ thống điều khiển và tối ưu hóa quy trình sản xuất.

1. Thông Tin Chi Tiết Về 6AG1132-6GD51-7BA0 SIPLUS ET200SP Modules

2. Cấu Tạo 6AG1132-6GD51-7BA0 SIPLUS ET200SP Modules

Mô-đun 6AG1132-6GD51-7BA0 SIPLUS ET200SP được thiết kế với sự tỉ mỉ và chính xác, đảm bảo độ bền và hiệu suất cao trong môi trường công nghiệp. Dưới đây là các thành phần chính:

Vỏ bảo vệ:

• Chất liệu: Nhựa cao cấp, chống cháy, chống va đập.
• Thiết kế: Dạng khối chữ nhật, nhỏ gọn, dễ dàng lắp đặt trên thanh DIN rail.
• Màu sắc: Xám nhạt, dễ dàng phân biệt với các mô-đun khác.
• Cấp bảo vệ IP20: Chống bụi và vật rắn xâm nhập

Kết nối I/O:

• Loại kết nối: Đầu nối lò xo (Push-in terminals)
• Số lượng: 16 kênh đầu ra số (digital output)
• Đặc điểm: Dễ dàng đấu dây, không cần dụng cụ đặc biệt, kết nối chắc chắn, chống rung.

Mạch điện tử:

• Vi xử lý: Tích hợp vi xử lý mạnh mẽ, đảm bảo xử lý tín hiệu nhanh chóng và chính xác.
• Linh kiện: Sử dụng linh kiện chất lượng cao, đảm bảo độ bền và tuổi thọ cao.
• Mạch bảo vệ: Tích hợp mạch bảo vệ quá áp, quá dòng, ngắn mạch, đảm bảo an toàn cho thiết bị và hệ thống.
• Mạch cách ly đảm bảo tín hiệu không bị nhiễu và bảo vệ các thành phần nhạy cảm.

Giao tiếp:

• Giao thức: PROFINET (Process Field Network)
• Tốc độ: 100 Mbit/s
• Đặc điểm: Kết nối mạng tốc độ cao, truyền dữ liệu nhanh chóng và tin cậy, dễ dàng tích hợp vào hệ thống tự động hóa.
• Hỗ trợ các tính năng nâng cao: Shared Device, PROFIenergy, cấu hình CiR.

Đèn LED báo trạng thái:

• Đèn LED nguồn: Báo trạng thái nguồn cấp.
• Đèn LED lỗi: Báo trạng thái lỗi của mô-đun.
• Đèn LED kênh: Báo trạng thái hoạt động của từng kênh đầu ra.

Nhãn sản phẩm:

• Thông tin: Mã sản phẩm, thông số kỹ thuật, chứng chỉ, nhà sản xuất…
• Đặc điểm: In rõ ràng, dễ đọc, không bị phai màu.

Khe cắm thẻ nhớ (tùy chọn):

• Chức năng: Lưu trữ thông tin cấu hình, chương trình, dữ liệu…
• Loại thẻ: Thẻ nhớ SIMATIC Micro Memory Card (MMC)

3. Các Tính Năng Chính Của 6AG1132-6GD51-7BA0 SIPLUS ET200SP Modules

Mô-đun 6AG1132-6GD51-7BA0 không chỉ là một thiết bị đầu ra số thông thường, mà còn tích hợp nhiều tính năng tiên tiến, mang lại lợi ích vượt trội cho người dùng:

Độ tin cậy cao:

• Thiết kế chắc chắn, chống rung, sốc, hoạt động ổn định trong môi trường khắc nghiệt.
• Sử dụng linh kiện chất lượng cao, đảm bảo tuổi thọ lâu dài.
• Tích hợp mạch bảo vệ, giảm thiểu nguy cơ hư hỏng.
• Chẩn đoán lỗi thông minh, giúp phát hiện và khắc phục sự cố nhanh chóng.

Hiệu suất vượt trội:

• Thời gian đáp ứng nhanh (< 1ms), đảm bảo điều khiển chính xác.
• Xử lý tín hiệu nhanh chóng, không gây trễ hệ thống.
• Giao tiếp PROFINET tốc độ cao, truyền dữ liệu nhanh chóng và tin cậy.

Linh hoạt và dễ dàng mở rộng:

• Thiết kế mô-đun, dễ dàng thêm bớt, thay thế khi cần thiết.
• Hỗ trợ Hot Swapping, cho phép thay thế mô-đun mà không cần tắt nguồn hệ thống.
• Hỗ trợ Shared Device, chia sẻ mô-đun cho nhiều bộ điều khiển.

Tiết kiệm năng lượng:

• Hỗ trợ PROFIenergy, giảm tiêu thụ điện năng trong thời gian chờ.
• Thiết kế tối ưu, giảm thiểu tổn thất điện năng.

Dễ dàng cấu hình và lập trình:

• Sử dụng phần mềm TIA Portal, giao diện trực quan, dễ sử dụng.
• Hỗ trợ nhiều ngôn ngữ lập trình, phù hợp với nhiều đối tượng người dùng.
• Thư viện phong phú, giúp tiết kiệm thời gian và công sức lập trình.

Chẩn đoán và bảo trì dễ dàng:

• Đèn LED báo trạng thái chi tiết, giúp dễ dàng nhận biết tình trạng hoạt động của mô-đun.
• Chức năng chẩn đoán kênh, lỗi và nguồn giúp xác định nhanh chóng các vấn đề.
• Hỗ trợ cấu hình CiR (Configuration in Run), cho phép thay đổi cấu hình mà không cần dừng hệ thống, giúp việc bảo trì trở nên thuận tiện hơn.

An toàn:

• Tuân thủ các tiêu chuẩn an toàn quốc tế như CE, UL, cULus.
• Tích hợp các tính năng bảo vệ quá áp, quá dòng, ngắn mạch.

4. Hướng Dẫn Kết Nối 6AG1132-6GD51-7BA0 SIPLUS ET200SP Modules Với Phần Mềm

Để kết nối mô-đun 6AG1132-6GD51-7BA0 với phần mềm TIA Portal, bạn cần thực hiện các bước sau:

Chuẩn bị:

• Mô-đun 6AG1132-6GD51-7BA0.
• Bộ nguồn 24V DC.
• Cáp mạng Ethernet (RJ45).
• Máy tính cài đặt phần mềm TIA Portal.
• Bộ lập trình PLC (nếu cần thiết).

Lắp đặt phần cứng:

• Gắn mô-đun 6AG1132-6GD51-7BA0 lên thanh DIN rail trong tủ điện.
• Kết nối nguồn 24V DC vào mô-đun.
• Kết nối cáp mạng Ethernet từ mô-đun đến switch mạng hoặc trực tiếp đến máy tính.
• Kết nối các thiết bị chấp hành (van, động cơ…) vào các kênh đầu ra của mô-đun.

Cài đặt phần mềm và driver:

• Cài đặt phần mềm TIA Portal trên máy tính.
• Cài đặt GSDML file (General Station Description Markup Language) cho mô-đun 6AG1132-6GD51-7BA0. Bạn có thể tải file này từ trang web của Siemens.

Cấu hình phần cứng trong TIA Portal:

• Mở phần mềm TIA Portal.
• Tạo một project mới hoặc mở project hiện có.
• Thêm mô-đun 6AG1132-6GD51-7BA0 vào project bằng cách kéo thả từ Hardware Catalog.
• Cấu hình địa chỉ IP cho mô-đun.
• Cấu hình các thông số I/O (địa chỉ, kiểu dữ liệu…) cho các kênh đầu ra.

Kết nối với mô-đun:

• Chọn chế độ online cho project.
• Tải cấu hình phần cứng xuống mô-đun.

Kiểm tra kết nối:

• Sử dụng chức năng “Go online” trong TIA Portal để kiểm tra trạng thái kết nối với mô-đun.
• Kiểm tra trạng thái hoạt động của các kênh đầu ra bằng cách thay đổi giá trị đầu ra trong chương trình PLC hoặc sử dụng chức năng “Force” trong TIA Portal.

Lưu ý:

• Đảm bảo rằng tất cả các thiết bị đã được tắt nguồn trước khi thực hiện bất kỳ kết nối nào.
• Tham khảo tài liệu hướng dẫn sử dụng của Siemens để biết thêm chi tiết về cách cài đặt và cấu hình mô-đun.
• Nếu bạn gặp bất kỳ khó khăn nào, hãy liên hệ với bộ phận hỗ trợ kỹ thuật của thanhthienphu.vn hoặc Siemens để được trợ giúp.

5. Cách Lập Trình 6AG1132-6GD51-7BA0 SIPLUS ET200SP Modules

Việc lập trình cho mô-đun 6AG1132-6GD51-7BA0 được thực hiện thông qua phần mềm TIA Portal của Siemens. Dưới đây là hướng dẫn chi tiết:

Tạo project mới trong TIA Portal:

• Mở TIA Portal.
• Chọn “Create new project”.
• Đặt tên cho project và chọn đường dẫn lưu trữ.
• Chọn loại PLC (nếu có) và phiên bản TIA Portal.

Thêm mô-đun vào project:

• Trong cửa sổ “Devices & networks”, chọn “Add new device”.
• Chọn “ET 200SP” -> “Digital output modules” -> “6AG1132-6GD51-7BA0”.
• Kéo thả mô-đun vào vùng làm việc.

Cấu hình phần cứng:

• Nhấp đúp vào mô-đun để mở cửa sổ cấu hình.
• Trong tab “General”, bạn có thể cấu hình tên thiết bị, địa chỉ IP (nếu sử dụng PROFINET), và các thông số khác.
• Trong tab “I/O addresses”, bạn có thể xem và thay đổi địa chỉ I/O của các kênh đầu ra.
• Trong tab, “parameter” bạn có thể tùy chỉnh các thông số

Lập trình logic:

• Trong cửa sổ “Program blocks”, tạo một khối chương trình mới (ví dụ: OB1, FB, FC).
• Sử dụng các ngôn ngữ lập trình như LAD (Ladder Diagram), FBD (Function Block Diagram), SCL (Structured Control Language) để viết chương trình điều khiển.
• Sử dụng các biến I/O (ví dụ: %Q0.0, %Q0.1…) để truy cập đến các kênh đầu ra của mô-đun.

Ví dụ (LAD):

// Điều khiển kênh đầu ra 0 (Q0.0) bằng nút nhấn I0.0

Network 1:
      I0.0          Q0.0
----] [----------( )----

// Điều khiển kênh đầu ra 1 (Q0.1) bằng biến nhớ M0.0

Network 2:
      M0.0          Q0.1
----] [----------( )----

Tải chương trình xuống PLC (hoặc mô-đun):

• Kết nối máy tính với PLC (hoặc mô-đun) thông qua cáp mạng Ethernet.
• Chọn “Download to device” trong TIA Portal.
• Chọn thiết bị cần tải chương trình xuống.
• Chờ quá trình tải chương trình hoàn tất.

Kiểm tra và gỡ lỗi:

• Chuyển PLC sang chế độ RUN.
• Sử dụng chức năng “Monitor” trong TIA Portal để theo dõi giá trị của các biến I/O và trạng thái hoạt động của chương trình.
• Sử dụng chức năng “Force” để thay đổi giá trị đầu ra của mô-đun một cách cưỡng bức (chỉ dùng trong quá trình kiểm tra).
• Nếu có lỗi, sử dụng công cụ gỡ lỗi của TIA Portal để xác định và sửa lỗi.

6. Khắc Phục Một Số Lỗi Thường Gặp Với 6AG1132-6GD51-7BA0 SIPLUS ET200SP Modules

Lỗi mất kết nối:

Biểu hiện: Đèn LED trạng thái trên mô-đun nhấp nháy hoặc tắt, không thể kết nối với mô-đun trong TIA Portal.

Nguyên nhân:

• Cáp mạng bị lỏng hoặc hỏng.
• Địa chỉ IP của mô-đun bị trùng với thiết bị khác trong mạng.
• Cấu hình mạng trong TIA Portal không chính xác.
• Nguồn cấp cho mô-đun không ổn định.

Khắc phục:

• Kiểm tra lại cáp mạng, đảm bảo kết nối chắc chắn.
• Kiểm tra địa chỉ IP của mô-đun và các thiết bị khác trong mạng, đảm bảo không bị trùng.
• Kiểm tra lại cấu hình mạng trong TIA Portal, đảm bảo chính xác.
• Kiểm tra nguồn cấp cho mô-đun, đảm bảo đủ điện áp và dòng điện.

Lỗi kênh đầu ra không hoạt động:

Biểu hiện: Đèn LED kênh đầu ra không sáng, thiết bị chấp hành không hoạt động.

Nguyên nhân:

• Dây kết nối từ mô-đun đến thiết bị chấp hành bị lỏng hoặc hỏng.
• Thiết bị chấp hành bị hỏng.
• Cấu hình kênh đầu ra trong TIA Portal không chính xác.
• Chương trình điều khiển không đúng.

Khắc phục:

• Kiểm tra lại dây kết nối, đảm bảo kết nối chắc chắn.
• Kiểm tra thiết bị chấp hành, đảm bảo hoạt động bình thường.
• Kiểm tra lại cấu hình kênh đầu ra trong TIA Portal, đảm bảo chính xác.
• Kiểm tra lại chương trình điều khiển, đảm bảo logic đúng.

Lỗi chẩn đoán:

Biểu hiện: Đèn LED lỗi trên mô-đun sáng, TIA Portal hiển thị thông báo lỗi.

Nguyên nhân:

• Mô-đun bị quá tải.
• Ngắn mạch đầu ra.
• Lỗi giao tiếp.
• Lỗi phần cứng.

Khắc phục:

• Kiểm tra tải của mô-đun, đảm bảo không vượt quá công suất định mức.
• Kiểm tra dây kết nối đầu ra, đảm bảo không bị ngắn mạch.
• Kiểm tra kết nối mạng, đảm bảo ổn định.
• Nếu các biện pháp trên không khắc phục được lỗi, có thể mô-đun đã bị hỏng phần cứng, cần thay thế.

7. Liên Hệ thanhthienphu.vn Để Được Tư Vấn

Bạn đã sẵn sàng để trải nghiệm sự khác biệt mà 6AG1132-6GD51-7BA0 SIPLUS ET200SP Modules mang lại? Đừng ngần ngại, hãy liên hệ ngay với thanhthienphu.vn để được tư vấn và hỗ trợ tốt nhất
