6AG1132-6BF01-7BA0 SIPLUS ET200SP Modules, giải pháp mô-đun I/O phân tán vượt trội từ Siemens, mang đến sự linh hoạt, độ tin cậy và hiệu suất cao cho hệ thống tự động hóa của bạn, đặc biệt trong các môi trường khắc nghiệt.
thanhthienphu.vn tự hào cung cấp sản phẩm chính hãng, dịch vụ hỗ trợ kỹ thuật tận tâm, giúp bạn nâng tầm hệ thống điều khiển, tối ưu hóa quy trình sản xuất và gia tăng lợi thế cạnh tranh.
1. Thông tin chi tiết về 6AG1132-6BF01-7BA0 SIPLUS ET200SP Modules
| Đặc điểm kỹ thuật | Chi tiết |
|---|---|
| Tên sản phẩm | 6AG1132-6BF01-7BA0 SIPLUS ET200SP Modules |
| Hãng sản xuất | Siemens |
| Dòng sản phẩm | SIMATIC ET200SP |
| Loại mô-đun | Mô-đun đầu vào số (Digital Input Module) |
| Số kênh đầu vào | 16 kênh |
| Điện áp đầu vào định mức | 24 V DC |
| Dòng điện đầu vào định mức | 4 mA (mỗi kênh) |
| Thời gian đáp ứng | Tối đa 3 ms |
| Cách ly | Cách ly quang học giữa các kênh và với bus hệ thống |
| Cấp bảo vệ | IP20 |
| Nhiệt độ hoạt động | -40 °C đến +70 °C (phiên bản SIPLUS) |
| Độ ẩm hoạt động | 5% đến 95% RH, không ngưng tụ |
| Chống rung | Theo tiêu chuẩn IEC 60068-2-6 |
| Chống sốc | Theo tiêu chuẩn IEC 60068-2-27 |
| Kích thước (W x H x D) | 15 mm x 73 mm x 58 mm |
| Trọng lượng | Khoảng 40 g |
| Tiêu chuẩn | CE, UL, cULus, EAC, RCM, KC |
| Phần mềm cấu hình | TIA Portal (Totally Integrated Automation Portal) |
| Giao thức truyền thông | PROFINET, PROFIBUS (thông qua mô-đun giao diện tương ứng) |
| Giá bán | Liên hệ |
| Bảo hành | 12 tháng |
2. Cấu tạo 6AG1132-6BF01-7BA0 SIPLUS ET200SP Modules

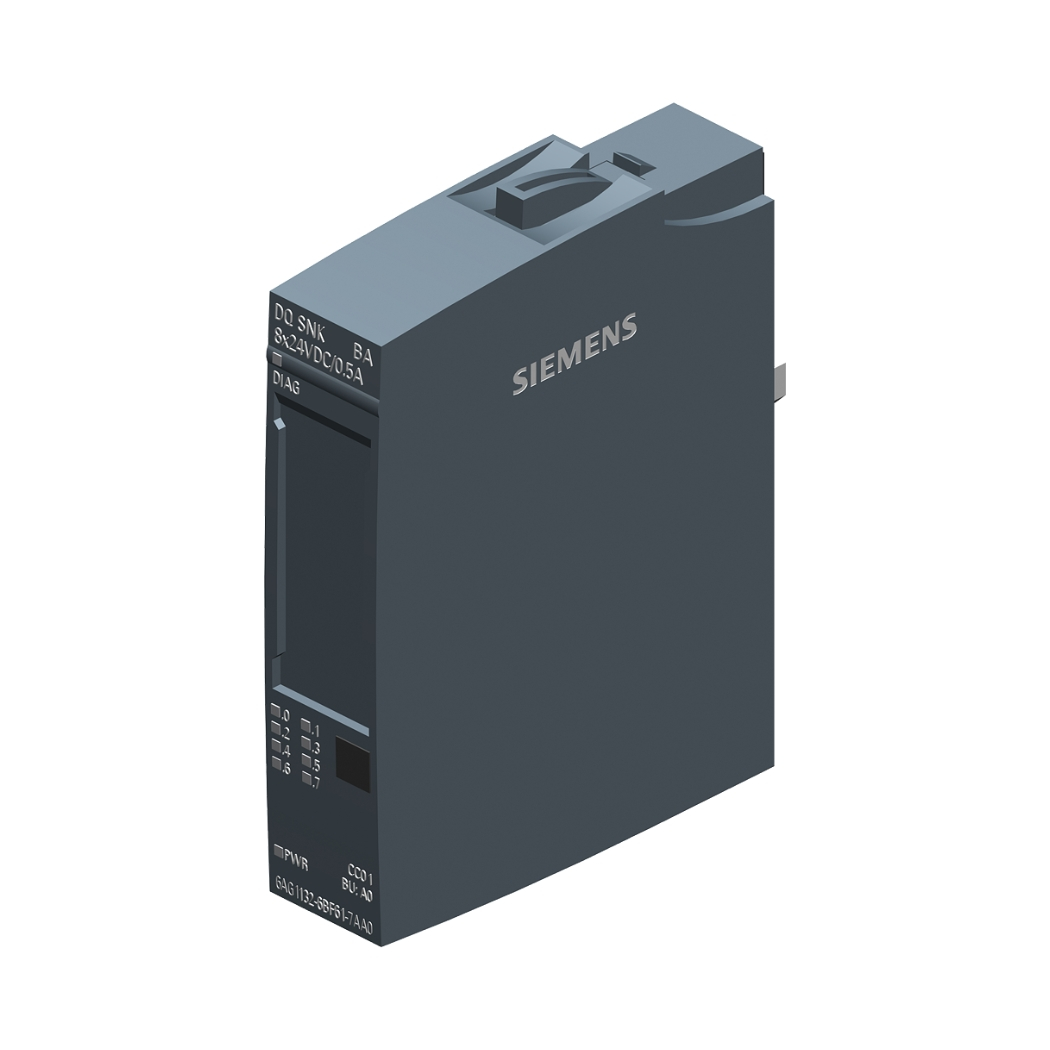

Mô-đun 6AG1132-6BF01-7BA0 SIPLUS ET200SP được thiết kế dạng khối nhỏ gọn, dễ dàng lắp đặt trên thanh DIN rail. Cấu tạo của mô-đun bao gồm các thành phần chính sau:
- Vỏ bảo vệ: Được làm từ nhựa cao cấp, có khả năng chống cháy và chịu va đập tốt, bảo vệ các linh kiện bên trong khỏi các tác động từ môi trường bên ngoài.
- Đầu nối dây: Các đầu nối dạng vít hoặc kẹp lò xo (push-in) giúp kết nối dây tín hiệu một cách nhanh chóng và chắc chắn.
- Mạch điện tử: Bao gồm các linh kiện điện tử chất lượng cao, được thiết kế để xử lý tín hiệu đầu vào số và giao tiếp với hệ thống điều khiển trung tâm.
- Đèn LED báo trạng thái: Các đèn LED hiển thị trạng thái hoạt động của từng kênh đầu vào và trạng thái của mô-đun, giúp dễ dàng chẩn đoán lỗi.
- Giao diện kết nối bus: Giao diện này cho phép mô-đun kết nối với các mô-đun khác trong hệ thống ET200SP và giao tiếp với bộ điều khiển trung tâm (PLC).
- Lớp phủ bảo vệ (Conformal Coating): Đây là một lớp phủ đặc biệt, chỉ có ở phiên bản SIPLUS, giúp bảo vệ bảng mạch và các linh kiện điện tử khỏi tác động của độ ẩm, bụi bẩn, hóa chất và các yếu tố ăn mòn khác.
3. Các tính năng chính của 6AG1132-6BF01-7BA0 SIPLUS ET200SP Modules
- Độ tin cậy cao: Được thiết kế để hoạt động ổn định trong các môi trường khắc nghiệt, với dải nhiệt độ hoạt động rộng, khả năng chống rung, sốc và các tác nhân ăn mòn.
- Hiệu suất cao: Thời gian đáp ứng nhanh, độ chính xác cao, đảm bảo truyền tải tín hiệu một cách tin cậy và kịp thời.
- Tính linh hoạt: Dễ dàng mở rộng hệ thống I/O bằng cách thêm các mô-đun khác vào hệ thống ET200SP.
- Dễ dàng lắp đặt và bảo trì: Thiết kế nhỏ gọn, các đầu nối dây tiện lợi, đèn LED báo trạng thái giúp việc lắp đặt, cấu hình và bảo trì trở nên đơn giản.
- Chẩn đoán lỗi thông minh: Mô-đun có khả năng tự chẩn đoán lỗi và cung cấp thông tin chi tiết về trạng thái hoạt động, giúp giảm thiểu thời gian chết và tăng hiệu quả sản xuất.
- Tích hợp với TIA Portal: Dễ dàng cấu hình, lập trình và giám sát mô-đun thông qua phần mềm TIA Portal của Siemens.
- Hỗ trợ nhiều giao thức truyền thông: PROFINET, PROFIBUS (thông qua mô-đun giao diện).
4. Hướng dẫn kết nối 6AG1132-6BF01-7BA0 SIPLUS ET200SP Modules với phần mềm
Để kết nối mô-đun 6AG1132-6BF01-7BA0 với phần mềm TIA Portal, bạn cần thực hiện các bước sau:
Lắp đặt phần cứng:
- Gắn mô-đun 6AG1132-6BF01-7BA0 lên thanh DIN rail trong tủ điện.
- Kết nối dây tín hiệu từ các cảm biến hoặc thiết bị ngoại vi vào các đầu nối tương ứng trên mô-đun.
- Kết nối cáp mạng (PROFINET hoặc PROFIBUS) từ mô-đun giao diện (Interface Module) của hệ thống ET200SP đến bộ điều khiển trung tâm (PLC).
- Cấp nguồn 24V DC cho mô đun.
Cài đặt phần mềm:
- Cài đặt phần mềm TIA Portal (phiên bản phù hợp) trên máy tính.
- Cài đặt GSD file (General Station Description) cho hệ thống ET200SP và mô-đun 6AG1132-6BF01-7BA0. Bạn có thể tải GSD file từ trang web hỗ trợ của Siemens.
Cấu hình phần cứng trong TIA Portal:
- Mở TIA Portal và tạo một dự án mới.
- Thêm bộ điều khiển (PLC) vào dự án.
- Thêm hệ thống ET200SP vào dự án bằng cách kéo thả từ thư viện phần cứng (Hardware Catalog).
- Thêm mô-đun 6AG1132-6BF01-7BA0 vào cấu hình ET200SP bằng cách kéo thả từ thư viện phần cứng.
- Cấu hình địa chỉ IP (nếu sử dụng PROFINET) và các thông số truyền thông khác cho hệ thống ET200SP.
- Gán địa chỉ I/O cho các kênh đầu vào của mô-đun.
Tải cấu hình xuống PLC:
- Kết nối máy tính với PLC thông qua cáp mạng.
- Chọn PLC trong cây dự án (Project Tree) và nhấn nút “Download to device” để tải cấu hình phần cứng xuống PLC.
Kiểm tra kết nối:
- Sau khi tải cấu hình, kiểm tra trạng thái kết nối giữa PLC và mô-đun 6AG1132-6BF01-7BA0 bằng cách sử dụng các công cụ chẩn đoán trong TIA Portal.
- Thử kích hoạt các tín hiệu đầu vào và kiểm tra xem trạng thái của các kênh đầu vào có thay đổi trên TIA Portal hay không.
5. Cách lập trình 6AG1132-6BF01-7BA0 SIPLUS ET200SP Modules
Việc lập trình cho mô-đun 6AG1132-6BF01-7BA0 được thực hiện trong chương trình PLC (viết bằng các ngôn ngữ như Ladder Diagram, Function Block Diagram, Structured Text,…) trong TIA Portal. Bạn không cần phải lập trình trực tiếp cho mô-đun, mà chỉ cần sử dụng các địa chỉ I/O đã được gán cho các kênh đầu vào của mô-đun trong chương trình PLC.
Ví dụ, nếu bạn đã gán địa chỉ I0.0 đến I1.7 cho 16 kênh đầu vào của mô-đun, bạn có thể sử dụng các địa chỉ này trong chương trình PLC để đọc trạng thái của các cảm biến hoặc thiết bị ngoại vi kết nối với mô-đun.
Ví dụ (Ladder Diagram):
--| |-- ( I0.0 )----( Q0.0 )--
Trong ví dụ này, khi tín hiệu đầu vào I0.0 được kích hoạt (ví dụ: cảm biến phát hiện có vật), đầu ra Q0.0 của PLC sẽ được bật.
6. Khắc phục một số lỗi thường gặp liên quan đến 6AG1132-6BF01-7BA0 SIPLUS ET200SP Modules
| Lỗi | Nguyên nhân | Giải pháp |
|---|---|---|
| Mất kết nối | Lỏng dây cáp mạng, lỗi mô-đun giao diện, cấu hình địa chỉ IP sai. | Kiểm tra lại các kết nối dây cáp, đảm bảo cáp mạng được cắm chắc chắn. Kiểm tra trạng thái của mô-đun giao diện. Kiểm tra lại cấu hình địa chỉ IP trong TIA Portal. |
| Đèn LED báo lỗi | Lỗi phần cứng, lỗi cấu hình, lỗi truyền thông. | Kiểm tra hướng dẫn sử dụng của mô-đun để xác định ý nghĩa của đèn LED báo lỗi. Kiểm tra lại cấu hình phần cứng trong TIA Portal. Kiểm tra kết nối truyền thông. Nếu lỗi vẫn còn, có thể mô-đun bị hỏng và cần thay thế. |
| Không đọc được tín hiệu | Dây tín hiệu bị đứt, hỏng cảm biến, cấu hình I/O sai. | Kiểm tra lại dây tín hiệu và cảm biến. Kiểm tra lại cấu hình địa chỉ I/O trong TIA Portal. |
| Tín hiệu chập chờn | Nhiễu điện từ, dây tín hiệu quá dài, tiếp xúc kém. | Sử dụng cáp chống nhiễu, rút ngắn chiều dài dây tín hiệu (nếu có thể), kiểm tra và siết chặt các đầu nối dây. |
| Lỗi truyền thông | Cấu hình truyền thông sai, lỗi mô-đun giao diện, xung đột địa chỉ IP. | Kiểm tra lại cấu hình truyền thông (tốc độ baud, parity,…) trong TIA Portal. Kiểm tra trạng thái của mô-đun giao diện. Đảm bảo không có xung đột địa chỉ IP trong mạng. |
