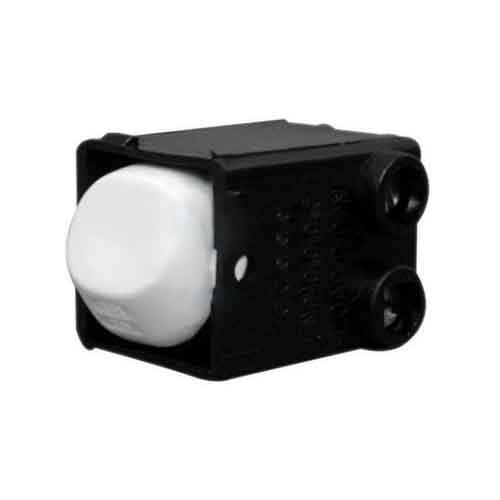

Công tắc 2 cực 20A Schneider 30MD20_WE_G19

Công tắc 2 cực 20A Schneider 30MD20_WE_G19, một thiết bị đóng cắt điện đáng tin cậy và thẩm mỹ thuộc dòng AvatarOn A danh tiếng, chính là lời giải đáp mà thanhthienphu.vn mang đến cho nhu cầu nâng cấp và đảm bảo an toàn cho hệ thống điện công nghiệp cũng như dân dụng cao cấp của bạn.

Sản phẩm này không chỉ đáp ứng các tiêu chuẩn kỹ thuật khắt khe mà còn kiến tạo nên một không gian làm việc, vận hành chuyên nghiệp, hiệu quả và tràn đầy cảm hứng với thiết kế tinh tế, mang đến sự an tâm và tối ưu hóa chi phí vận hành.

1. Cấu tạo của 30MD20_WE_G19

Vỏ và mặt che (Cover Plate): Được chế tạo từ nhựa Polycarbonate (PC) cao cấp, có đặc tính:

• Chống cháy và tự dập tắt lửa: Giảm thiểu nguy cơ hỏa hoạn do sự cố điện. Đây là yếu tố an toàn cực kỳ quan trọng, đặc biệt trong môi trường công nghiệp và các tòa nhà cao tầng.
• Chịu va đập tốt: Hạn chế hư hỏng do tác động ngoại lực trong quá trình lắp đặt và sử dụng.
• Bề mặt bóng mịn, chống bám bụi, dễ vệ sinh: Duy trì vẻ thẩm mỹ lâu dài.
• Thiết kế phẳng, tràn viền đặc trưng của dòng AvatarOn A: Mang lại cảm giác liền mạch, sang trọng khi lắp đặt trên tường. Màu trắng (WE) trang nhã, phù hợp với nhiều phong cách nội thất.

Cơ cấu tiếp điểm (Contact Mechanism): Đây là trái tim của công tắc, quyết định khả năng đóng cắt dòng điện.

• Tiếp điểm làm từ hợp kim đồng cao cấp, thường có mạ bạc (Silver Alloy): Đảm bảo khả năng dẫn điện tốt, giảm điện trở tiếp xúc, hạn chế phát nhiệt khi mang tải lớn (lên đến 20A). Lớp mạ bạc giúp tăng cường độ bền, chống hồ quang và ăn mòn hiệu quả.
• Thiết kế cơ cấu đóng cắt nhanh, dứt khoát: Giảm thiểu thời gian phát sinh hồ quang điện khi bật/tắt, tăng tuổi thọ cho tiếp điểm và đảm bảo an toàn.
• Là loại công tắc 2 cực (Double Pole): Đồng nghĩa với việc nó đóng cắt đồng thời cả dây pha (L) và dây trung tính (N). Điều này cực kỳ quan trọng đối với các thiết bị yêu cầu cách ly hoàn toàn khỏi nguồn điện khi tắt để bảo trì hoặc sửa chữa, mang lại mức độ an toàn cao hơn so với công tắc 1 cực chỉ ngắt dây pha.

Bộ phận truyền động (Actuator/Rocker):

• Cơ chế bật/tắt dạng phím nhấn lớn, phẳng: Tạo cảm giác nhấn nhẹ nhàng, êm ái, không gây tiếng ồn lớn như các loại công tắc truyền thống.
• Hành trình phím nhấn được tối ưu hóa: Đảm bảo thao tác dứt khoát và chính xác.
• Độ bền cơ học cao: Chịu được hàng chục nghìn lần thao tác bật/tắt mà không bị lờn hay kẹt.

Đế và khung kim loại (Base and Mounting Frame):

• Khung kim loại chắc chắn: Giúp cố định công tắc vững vàng vào đế âm tường, không bị cong vênh hay xê dịch.
• Đế làm từ nhựa chịu nhiệt và chống cháy: Tăng cường lớp bảo vệ an toàn.
• Các cọc đấu dây (Terminals): Thiết kế khoa học, dễ dàng cho việc luồn và siết chặt dây dẫn điện (tiết diện phù hợp), đảm bảo kết nối chắc chắn, giảm nguy cơ lỏng lẻo gây mô ve, phát nhiệt. Các vít siết dây chất lượng cao, không dễ bị chờn ren.

2. Những tính năng chính của 30MD20_WE_G19

An toàn điện vượt trội – Ưu tiên hàng đầu:

• Thiết kế 2 cực (Double Pole): Ngắt hoàn toàn cả dây nóng (L) và dây nguội (N) khỏi thiết bị khi tắt. Đây là tính năng an toàn cực kỳ quan trọng cho các thiết bị có công suất tương đối lớn hoặc cần cách ly hoàn toàn khi bảo trì như máy nước nóng, điều hòa, máy bơm, một số loại máy móc công nghiệp. Nó loại bỏ hoàn toàn nguy cơ điện giật tiềm ẩn ngay cả khi thiết bị đã tắt, điều mà công tắc 1 cực không làm được.
• Vật liệu Polycarbonate chống cháy: Đạt các tiêu chuẩn an toàn về phòng chống cháy nổ trong ngành điện, hạn chế tối đa nguy cơ lan truyền lửa nếu có sự cố xảy ra.
• Tuân thủ tiêu chuẩn IEC 60669-1: Đảm bảo sản phẩm đã trải qua các kiểm tra nghiêm ngặt về độ bền điện, độ bền cơ, khả năng chịu nhiệt, cách điện… mang lại sự an tâm tuyệt đối khi sử dụng.
• Cách điện hoàn hảo: Thiết kế vỏ và các bộ phận đảm bảo cách ly an toàn giữa các phần mang điện và người sử dụng.

Độ bền bỉ đáng kinh ngạc – Đầu tư cho tương lai:

• Tuổi thọ cơ học và điện cao: Schneider Electric công bố sản phẩm có thể chịu được hàng chục nghìn lần bật tắt, đảm bảo hoạt động ổn định trong thời gian dài, giảm thiểu chi phí và công sức thay thế, bảo trì. Điều này đặc biệt có ý nghĩa trong môi trường công nghiệp, nơi thiết bị phải hoạt động liên tục.
• Tiếp điểm hợp kim bạc: Chống mài mòn, chống hồ quang tốt, duy trì khả năng dẫn điện ổn định, không bị suy giảm hiệu suất theo thời gian.
• Chất liệu cao cấp: Chịu được môi trường khắc nghiệt (độ ẩm, nhiệt độ thay đổi), chống ố vàng, giữ được vẻ ngoài bền đẹp.

Thiết kế hiện đại, thẩm mỹ cao – Nâng tầm không gian:

• Thuộc dòng AvatarOn A: Nổi tiếng với thiết kế phẳng, tràn viền, không có khung viền bao quanh lộ ra ngoài, tạo cảm giác liền mạch và tinh tế trên bề mặt tường.
• Màu trắng trang nhã (WE): Dễ dàng phối hợp với mọi phong cách thiết kế nội thất, từ công nghiệp, tối giản đến sang trọng.
• Bề mặt phím nhấn lớn, phẳng: Tạo điểm nhấn hiện đại và mang lại trải nghiệm chạm, nhấn khác biệt.

Hiệu suất ổn định với dòng tải 20A:

• Khả năng chịu tải dòng điện lên đến 20A ở điện áp 250VAC: Phù hợp để điều khiển trực tiếp các thiết bị điện có công suất vừa và lớn trong công nghiệp và dân dụng như: hệ thống chiếu sáng công suất cao, máy lạnh loại nhỏ, máy nước nóng gián tiếp, máy bơm, quạt công nghiệp, ổ cắm cho các thiết bị đặc thù…
• Hoạt động tin cậy: Đảm bảo cung cấp nguồn điện ổn định cho thiết bị, không gây sụt áp hay chập chờn.

Lắp đặt dễ dàng, nhanh chóng và thuận tiện:

• Kích thước chuẩn quốc tế: Tương thích hoàn hảo với các loại đế âm vuông thông dụng trên thị trường Việt Nam.
• Cọc đấu dây rõ ràng, dễ thao tác: Thiết kế terminal thông minh giúp việc kết nối dây dẫn trở nên nhanh chóng, chính xác và an toàn. Vít siết chắc chắn, giữ chặt lõi dây.
• Cơ chế gài mặt che thông minh: Giúp việc tháo lắp mặt che để vệ sinh hoặc thay thế trở nên đơn giản mà không cần dụng cụ phức tạp.

3. Hướng dẫn chi tiết từng bước kết nối 30MD20_WE_G19

Dụng cụ cần chuẩn bị:

• Tua vít (đầu dẹt và đầu bake phù hợp với vít trên công tắc và đế âm).
• Kìm tuốt dây điện.
• Bút thử điện.
• Băng keo cách điện (nếu cần).
• Công tắc 2 cực 20A Schneider 30MD20_WE_G19 và đế âm vuông phù hợp.

Các bước thực hiện:

Ngắt nguồn điện: Xác định vị trí cầu dao (CB/Aptomat) cấp nguồn cho khu vực lắp đặt công tắc và gạt về vị trí TẮT (OFF). Dùng bút thử điện kiểm tra lại tại các đầu dây chờ ở vị trí lắp đặt để chắc chắn rằng nguồn điện đã được ngắt hoàn toàn. Đây là bước quan trọng nhất để đảm bảo an toàn.

Chuẩn bị dây dẫn: Tuốt vỏ cách điện ở các đầu dây nguồn (dây Pha – L và dây Trung tính – N) và dây ra tải (cũng gồm dây Pha và Trung tính) khoảng 10-12mm. Đảm bảo lõi dây không bị tưa hoặc gãy. Tiết diện dây phải phù hợp với dòng tải 20A (thường là dây 2.5mm² trở lên).

Xác định các cọc đấu dây trên công tắc: Mặt sau của công tắc 30MD20_WE_G19 thường có các ký hiệu rõ ràng. Đối với công tắc 2 cực, sẽ có 4 cọc đấu dây, chia thành 2 cặp:

• Cặp cọc cho nguồn vào (Input): Thường ký hiệu là L IN và N IN (hoặc số 1 và 2).
• Cặp cọc cho nguồn ra tải (Output): Thường ký hiệu là L OUT và N OUT (hoặc số 3 và 4).
• Lưu ý: Luôn kiểm tra ký hiệu cụ thể trên sản phẩm hoặc tài liệu đi kèm để đảm bảo đấu nối chính xác.

Đấu dây vào công tắc:

• Nới lỏng các vít tại cọc đấu dây.
• Luồn đầu dây Pha (L) của nguồn điện vào cọc L IN (hoặc tương đương). Siết chặt vít.
• Luồn đầu dây Trung tính (N) của nguồn điện vào cọc N IN (hoặc tương đương). Siết chặt vít.
• Luồn đầu dây Pha (L) đi ra thiết bị tải vào cọc L OUT (hoặc tương đương). Siết chặt vít.
• Luồn đầu dây Trung tính (N) đi ra thiết bị tải vào cọc N OUT (hoặc tương đương). Siết chặt vít.
• Kiểm tra lại: Đảm bảo tất cả các lõi dây được kẹp chặt trong cọc đấu dây, không có sợi nào bị lòi ra ngoài có thể gây chạm chập. Các vít phải được siết đủ lực để đảm bảo tiếp xúc tốt, tránh mô ve.

Gắn công tắc vào đế âm:

• Sắp xếp gọn gàng dây dẫn vào bên trong đế âm.
• Đặt công tắc vào đế âm sao cho vừa vặn.
• Sử dụng các vít đi kèm để cố định khung kim loại của công tắc vào các lỗ chờ trên đế âm. Siết vít vừa phải, đảm bảo công tắc được giữ chắc chắn và thẳng hàng.

Lắp mặt che: Căn chỉnh và ấn nhẹ mặt che AvatarOn A vào khung công tắc cho đến khi nghe tiếng “click” nhẹ, báo hiệu mặt che đã vào khớp hoàn toàn. Thiết kế gài thông minh giúp thao tác này rất dễ dàng.

Kiểm tra và vận hành thử:

• Kiểm tra lại toàn bộ khu vực lắp đặt, đảm bảo không có dây điện hở hoặc nguy cơ chạm chập.
• Bật lại nguồn điện tổng (CB/Aptomat).
• Dùng bút thử điện kiểm tra lại bề mặt công tắc (phần nhựa) để đảm bảo không bị rò điện.
• Bật/tắt công tắc để kiểm tra hoạt động của thiết bị tải được kết nối. Quan sát xem công tắc có hoạt động êm ái, dứt khoát không, thiết bị tải có đóng/ngắt đúng không.

4. Ứng dụng đa dạng của 30MD20_WE_G19

Trong lĩnh vực Sản xuất Công nghiệp (Cơ khí, Chế tạo máy, Thực phẩm, Dệt may…):

• Điều khiển trực tiếp các động cơ công suất nhỏ: Dùng để bật/tắt các máy bơm nước làm mát, quạt thông gió cục bộ, băng tải nhỏ, máy đóng gói đơn giản, hệ thống chiếu sáng cho một khu vực máy hoặc dây chuyền. Việc ngắt cả 2 cực đảm bảo an toàn khi cần bảo trì nhanh các thiết bị này.
• Cấp nguồn cho các tủ điều khiển phụ hoặc bảng điện nhỏ: Cung cấp khả năng cách ly an toàn cho các tủ điện phân phối nhỏ hoặc tủ điều khiển máy móc đơn lẻ.
• Điều khiển hệ thống chiếu sáng nhà xưởng: Đặc biệt hiệu quả cho các line đèn công suất lớn hoặc khi yêu cầu độ an toàn cao trong việc bật/tắt toàn bộ hệ thống đèn của một khu vực.

Trong lĩnh vực Xây dựng (Nhà máy, Khu công nghiệp, Công trình dân dụng cao cấp, Văn phòng):

• Điều khiển các thiết bị có công suất tương đối lớn trong tòa nhà: Máy điều hòa không khí công suất vừa (cần kiểm tra thông số cụ thể của máy), bình nước nóng gián tiếp (loại có dung tích trung bình), hệ thống sưởi sàn (cho khu vực nhỏ). Thiết kế 2 cực tăng cường an toàn cho các thiết bị thường xuyên tiếp xúc với nước hoặc có nguy cơ rò điện cao.
• Lắp đặt trong các phòng kỹ thuật, phòng máy chủ: Dùng để bật/tắt nguồn cho các thiết bị phụ trợ, quạt tản nhiệt, hệ thống chiếu sáng chuyên dụng.
• Sử dụng trong các căn hộ, biệt thự cao cấp: Với thiết kế AvatarOn A sang trọng, công tắc này phù hợp để điều khiển các thiết bị như máy nước nóng, hoặc làm công tắc tổng cho một khu vực chức năng, vừa đảm bảo an toàn, vừa tăng tính thẩm mỹ.

Trong lĩnh vực Năng lượng (Điện lực, Dầu khí, Năng lượng tái tạo):

• Điều khiển các mạch phụ trợ trong trạm biến áp, tủ điện phân phối: Bật/tắt hệ thống chiếu sáng tạm thời, quạt làm mát tủ điện, các thiết bị đo lường hoặc giám sát đơn giản.
• Ứng dụng trong các hệ thống năng lượng mặt trời quy mô nhỏ: Dùng làm công tắc cách ly cho một nhánh pin hoặc bộ phận phụ trợ của hệ thống.

Trong lĩnh vực Tự động hóa:

• Tích hợp vào các tủ điều khiển quy mô nhỏ: Làm công tắc bật/tắt nguồn chính cho tủ hoặc cho các mạch điều khiển phụ tải đơn giản không yêu cầu điều khiển tự động phức tạp.
• Sử dụng trong các dây chuyền lắp ráp bán tự động: Điều khiển các cơ cấu đơn giản hoặc hệ thống chiếu sáng vị trí làm việc.

Trong công tác Bảo trì, Sửa chữa:

• Thay thế lý tưởng cho các công tắc cũ hỏng: Đặc biệt là các công tắc 2 cực cũ không còn đảm bảo an toàn hoặc các công tắc 1 cực cần nâng cấp lên 2 cực để tăng độ an toàn cho thiết bị.
• Giải pháp tin cậy cho các hệ thống điện cần nâng cấp: Khi cải tạo hệ thống điện cũ, việc sử dụng đồng bộ công tắc Schneider AvatarOn A mang lại sự chuyên nghiệp và đảm bảo kỹ thuật.

5. Khắc phục một số sự cố thường gặp với 30MD20_WE_G19

Công tắc bật nhưng thiết bị không hoạt động.

Nguyên nhân có thể:

1. Mất nguồn điện cấp đến công tắc (CB tổng hoặc CB nhánh bị nhảy).
2. Kết nối dây tại cọc đấu dây của công tắc bị lỏng hoặc tuột.
3. Bản thân thiết bị tải (đèn, quạt, máy…) bị hỏng.
4. Công tắc bị hỏng cơ cấu tiếp điểm bên trong (hiếm gặp với sản phẩm mới).

Cách khắc phục:

1. Kiểm tra CB tổng và CB nhánh liên quan, bật lại nếu đang ở vị trí OFF.
2. (Đã ngắt điện) Tháo mặt che công tắc, kiểm tra các đầu dây nối vào cọc L IN, N IN, L OUT, N OUT. Siết lại các vít nếu bị lỏng. Đảm bảo dây được kết nối đúng vị trí.
3. Thử kết nối thiết bị tải vào một nguồn điện khác để kiểm tra xem thiết bị có hoạt động không.
4. Nếu đã kiểm tra các bước trên mà thiết bị vẫn không hoạt động khi bật công tắc, có khả năng công tắc bị lỗi. Cần thay thế công tắc mới. Liên hệ thanhthienphu.vn để được hỗ trợ bảo hành (nếu còn thời hạn) hoặc mua sản phẩm thay thế.

Công tắc hoặc khu vực xung quanh bị nóng bất thường khi đang hoạt động.

Nguyên nhân có thể:

1. Phụ tải sử dụng vượt quá dòng định mức 20A của công tắc.
2. Mối nối dây tại cọc đấu dây bị lỏng, tiếp xúc kém gây phát nhiệt (hiện tượng mô ve).
3. Dây dẫn sử dụng có tiết diện quá nhỏ so với dòng tải, gây nóng dây và lan nhiệt đến công tắc.
4. Công tắc bị lỗi nội tại (rất hiếm).

Cách khắc phục:

1. Ngắt điện ngay lập tức. Kiểm tra lại công suất của thiết bị đang được điều khiển bởi công tắc. Nếu tổng công suất vượt quá 20A (khoảng 4400W), cần phải chia tải hoặc sử dụng thiết bị đóng cắt có dòng định mức cao hơn (ví dụ Contactor kết hợp với công tắc điều khiển).
2. (Đã ngắt điện) Tháo mặt che, kiểm tra và siết chặt lại tất cả các vít tại cọc đấu dây. Nếu đầu dây bị oxy hóa hoặc cháy xém, cần cắt bỏ đoạn hỏng, tuốt lại và kết nối lại.
3. Kiểm tra tiết diện dây dẫn đang sử dụng. Nếu quá nhỏ (ví dụ dưới 2.5mm² cho tải gần 20A), cần thay thế bằng dây có tiết diện lớn hơn.
4. Nếu đã kiểm tra các yếu tố trên mà công tắc vẫn bị nóng, cần thay thế công tắc mới để đảm bảo an toàn.

Công tắc bị kẹt, khó bật/tắt hoặc không giữ được trạng thái.

Nguyên nhân có thể:

1. Bụi bẩn lọt vào cơ cấu cơ khí bên trong sau thời gian dài sử dụng.
2. Cơ cấu cơ khí bên trong bị mòn hoặc hư hỏng do va đập hoặc hết tuổi thọ.

Cách khắc phục:

1. (Đã ngắt điện) Có thể thử vệ sinh nhẹ nhàng bề mặt và khe kẽ của công tắc bằng khí nén hoặc chổi mềm.
2. Tuy nhiên, nếu công tắc bị kẹt hoặc hoạt động không ổn định, giải pháp tốt nhất và an toàn nhất là thay thế công tắc mới. Không nên cố gắng sửa chữa cơ cấu bên trong vì có thể ảnh hưởng đến an toàn điện.
