Profibus là gì? Tổng quan về giao thức truyền thông Profibus

Profibus là một chuẩn truyền thông mạng trường kỹ thuật số mạnh mẽ, đóng vai trò xương sống trong vô vàn hệ thống tự động hóa công nghiệp hiện đại, giúp kết nối các thiết bị trường như cảm biến, cơ cấu chấp hành với bộ điều khiển lập trình (PLC) hay hệ thống điều khiển phân tán (DCS) một cách hiệu quả và tin cậy.

Việc hiểu rõ về mạng Profibus, các biến thể như Profibus DP và Profibus PA, cùng nguyên lý hoạt động và cách triển khai sẽ mở ra cánh cửa tối ưu hóa quy trình sản xuất, giảm thiểu chi phí và nâng cao đáng kể năng lực cạnh tranh cho doanh nghiệp của bạn, hãy cùng thanhthienphu.vn tìm hiểu chi tiết về Profibus trong bài viết dưới đây.

1. Profibus là gì?

Profibus là tên viết tắt của Process Field Bus, là một chuẩn giao tiếp mạng trường kỹ thuật số tiêu chuẩn quốc tế (IEC 61158 và IEC 61784), được phát triển vào cuối những năm 1980 tại Đức bởi một liên minh gồm các nhà sản xuất thiết bị tự động hóa lớn (như Siemens) và các viện nghiên cứu. Mục tiêu cốt lõi của Profibus là thay thế hệ thống đi dây song song 4-20mA truyền thống, vốn phức tạp, tốn kém và hạn chế về khả năng truyền dữ liệu, bằng một hệ thống truyền thông nối tiếp kỹ thuật số duy nhất, hiệu quả hơn.

Hãy hình dung thay vì phải kéo hàng tá, thậm chí hàng trăm sợi dây riêng lẻ từ mỗi cảm biến, van điều khiển, động cơ về tủ điều khiển trung tâm, giờ đây bạn chỉ cần một đường cáp Profibus duy nhất chạy xuyên suốt nhà máy, kết nối tất cả các thiết bị này lại với nhau. Dữ liệu trạng thái, tín hiệu điều khiển, thông tin chẩn đoán, tham số cấu hình… tất cả đều được truyền đi và nhận về trên cùng một đường bus đó.

Profibus hoạt động dựa trên nguyên tắc Master-Slave (Chủ-Tớ). Trong một mạng Profibus điển hình, sẽ có một hoặc nhiều thiết bị Master (thường là PLC, PC công nghiệp, hoặc DCS interface) và nhiều thiết bị Slave (là các thiết bị trường như cảm biến, cơ cấu chấp hành, biến tần, module I/O phân tán – còn gọi là profibus io module).

• Master: Thiết bị chủ động điều khiển việc truyền thông trên bus. Nó gửi yêu cầu (request) đến các Slave và nhận phản hồi (response) từ chúng. Master quản lý việc truy cập bus, đảm bảo không có xung đột dữ liệu. Trong các hệ thống có nhiều Master (multi-master), cơ chế Token Passing được sử dụng giữa các Master để chia sẻ quyền truy cập bus một cách tuần tự và có trật tự. Master gửi lệnh cấu hình, đọc dữ liệu đầu vào (từ cảm biến), ghi dữ liệu đầu ra (đến cơ cấu chấp hành), và thu thập thông tin chẩn đoán từ các Slave. Các thiết bị như profibus dp master đóng vai trò trung tâm điều phối này.
• Slave: Thiết bị thụ động, chỉ phản hồi khi nhận được yêu cầu từ Master được gán cho nó. Mỗi Slave có một địa chỉ duy nhất trên mạng. Slave nhận lệnh điều khiển từ Master và gửi dữ liệu trạng thái hoặc đo lường về cho Master. Các thiết bị Slave rất đa dạng, từ những cảm biến đơn giản đến các bộ điều khiển truyền động phức tạp.

Giao thức truyền thông: Profibus sử dụng một giao thức được định nghĩa chặt chẽ để đảm bảo tính tương thích giữa các thiết bị từ nhiều nhà sản xuất khác nhau. Cấu trúc dữ liệu (telegram structure – profibus telegram structure) được quy định rõ ràng, bao gồm địa chỉ nguồn, địa chỉ đích, mã chức năng, dữ liệu và mã kiểm tra lỗi (CRC), đảm bảo tính toàn vẹn của thông tin truyền đi. Giao thức này (protocolo profibus, profibus protocol) là nền tảng cho sự thành công và phổ biến của chuẩn mạng này.

2. Đặc điểm nổi bật của Profibus

Profibus không chỉ đơn thuần là một phương tiện kết nối, mà là một hệ thống được thiết kế tỉ mỉ với hàng loạt đặc tính ưu việt, đáp ứng trọn vẹn những yêu cầu khắt khe nhất của môi trường công nghiệp. Chính những đặc điểm này đã tạo nên sự khác biệt, mang lại lợi ích thiết thực và khơi dậy mong muốn sở hữu giải pháp này cho các kỹ sư và nhà quản lý.

Tốc độ truyền thông ấn tượng:

Một trong những thế mạnh lớn nhất của Profibus, đặc biệt là biến thể Profibus DP (Decentralized Periphery), là tốc độ truyền dữ liệu cao. Profibus DP hỗ trợ dải tốc độ linh hoạt từ 9.6 kbit/s lên đến 12 Mbit/s. Tốc độ này được tự động điều chỉnh hoặc cấu hình thủ công tùy thuộc vào chiều dài cáp mạng và yêu cầu ứng dụng.

• Lợi ích trực tiếp: Tốc độ cao cho phép trao đổi dữ liệu nhanh chóng giữa PLC/Master và các thiết bị trường (I/O, biến tần, van…). Điều này cực kỳ quan trọng trong các ứng dụng đòi hỏi thời gian đáp ứng nhanh, điều khiển vòng kín chính xác như điều khiển chuyển động, robot, dây chuyền lắp ráp tốc độ cao. Thời gian quét chu kỳ bus ngắn (thường chỉ vài mili giây) đảm bảo hệ thống hoạt động gần như thời gian thực, nâng cao năng suất và chất lượng sản phẩm. Hãy tưởng tượng việc giảm độ trễ trong truyền tín hiệu giúp robot hàn chính xác hơn, máy đóng gói hoạt động nhanh hơn – đó là giá trị mà tốc độ Profibus mang lại.

Độ tin cậy và tính ổn định vượt trội:

Môi trường công nghiệp thường khắc nghiệt với nhiễu điện từ, rung động, nhiệt độ thay đổi. Profibus được thiết kế để hoạt động ổn định trong những điều kiện đó.

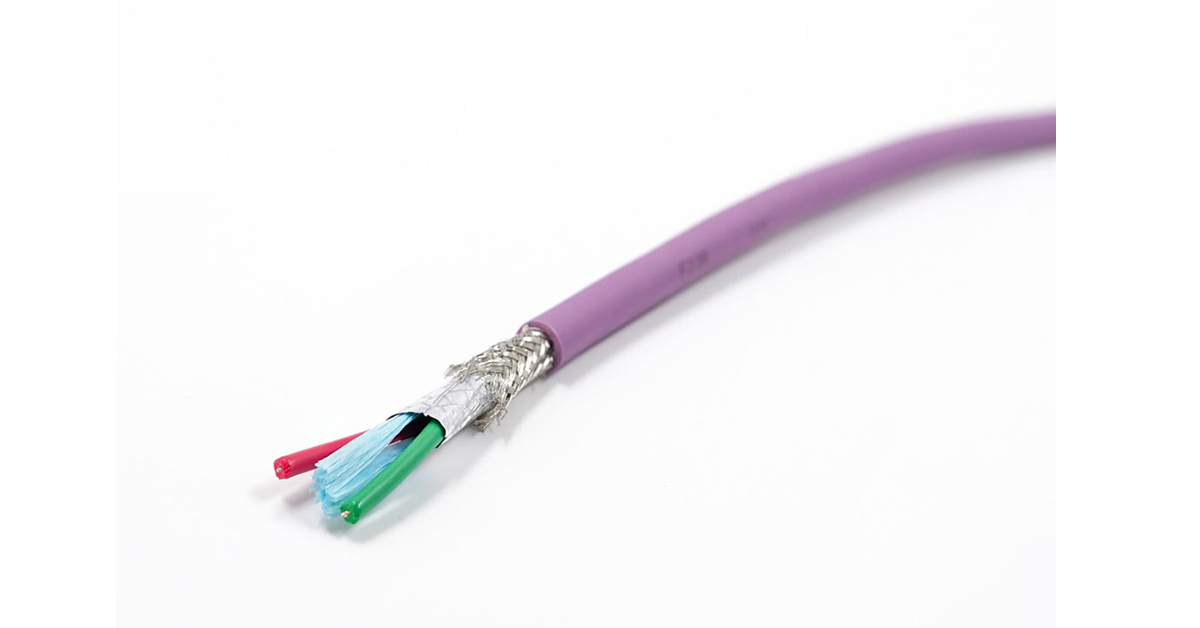

• Nền tảng vật lý RS-485 (cho Profibus DP): Sử dụng cặp dây xoắn có vỏ bọc chống nhiễu, truyền tín hiệu vi sai giúp loại bỏ nhiễu hiệu quả. Chuẩn RS-485 đã được chứng minh về độ bền và khả năng truyền xa (lên đến 1200m ở tốc độ thấp mà không cần bộ lặp, và có thể mở rộng hàng chục km với bộ lặp hoặc profibus to fiber optic converter).
• Cơ chế kiểm tra lỗi: Mỗi gói tin Profibus đều chứa mã kiểm tra lỗi (CRC) và các bit kiểm tra chẵn lẻ, giúp Master và Slave phát hiện và loại bỏ các gói tin bị lỗi do nhiễu hoặc sự cố đường truyền, đảm bảo tính toàn vẹn dữ liệu.
• Chẩn đoán lỗi thông minh: Khả năng chẩn đoán tích hợp cho phép hệ thống phát hiện các sự cố như đứt cáp, ngắn mạch, lỗi thiết bị Slave, lỗi cấu hình… Thông tin chẩn đoán chi tiết được gửi về Master, giúp kỹ thuật viên nhanh chóng xác định và khắc phục sự cố, giảm thiểu thời gian dừng máy. Các công cụ chuyên dụng như profibus analyzer hay profibus tester càng nâng cao khả năng này.

Tính linh hoạt trong cấu trúc mạng (Topology):

Profibus hỗ trợ nhiều cấu trúc mạng khác nhau, mang lại sự linh hoạt tối đa trong thiết kế và lắp đặt:

• Line (Đường thẳng): Cấu trúc phổ biến nhất, các thiết bị được nối tiếp nhau trên một đường cáp.
• Tree (Hình cây): Sử dụng các bộ lặp (Repeaters) hoặc profibus hub để tạo ra các nhánh mạng, cho phép mở rộng phạm vi và số lượng thiết bị.
• Star (Hình sao): Ít phổ biến hơn, thường kết hợp với các bộ chuyển đổi quang hoặc hub đặc biệt.
• Ring (Vòng – tùy chọn): Một số giải pháp cung cấp khả năng dự phòng đường truyền bằng cấu trúc vòng.
• Lợi ích: Sự linh hoạt này giúp dễ dàng điều chỉnh cấu trúc mạng phù hợp với bố trí mặt bằng nhà máy, dễ dàng mở rộng hệ thống trong tương lai mà không cần thay đổi toàn bộ cấu trúc hiện có.

Khả năng mở rộng hệ thống dễ dàng:

Một mạng Profibus DP có thể hỗ trợ tới 126 thiết bị (bao gồm cả Master và Slave) trên một đoạn mạng (segment). Với việc sử dụng các bộ lặp, số lượng thiết bị và chiều dài mạng có thể tăng lên đáng kể.

Việc thêm một thiết bị mới vào mạng thường chỉ đơn giản là kết nối cáp vào thiết bị đó thông qua đầu nối tiêu chuẩn (profibus connector, thường là loại DB9 hoặc M12), đặt địa chỉ cho thiết bị và cập nhật cấu hình trong phần mềm Master (ví dụ: sử dụng file GSD trong TIA Portal hoặc Step 7 – Hướng dẫn cấu hình Profibus trên TIA Portal, Cách thêm GSD file vào Step 7). Quá trình này nhanh chóng và ít tốn kém hơn nhiều so với việc đi dây riêng lẻ.

Hiệu quả chi phí toàn diện:

Mặc dù chi phí ban đầu cho một số thiết bị Profibus có thể cao hơn thiết bị analog truyền thống, nhưng lợi ích tổng thể về chi phí lại vượt trội:

• Giảm chi phí vật tư: Tiết kiệm đáng kể chi phí cáp điều khiển, ống luồn dây, máng cáp.
• Giảm chi phí lắp đặt và đấu nối: Thời gian thi công nhanh hơn, cần ít nhân công hơn. Sơ đồ đấu nối Profibus (Sơ đồ đấu nối Profibus) đơn giản hơn nhiều.
• Giảm chi phí kỹ thuật và cấu hình: Phần mềm cấu hình trực quan, sử dụng file GSD giúp đơn giản hóa việc tích hợp thiết bị.
• Giảm chi phí bảo trì và sửa chữa: Khả năng chẩn đoán tốt giúp xác định lỗi nhanh, giảm thời gian dừng máy.
• Tiết kiệm không gian tủ điện: Ít dây hơn đồng nghĩa với tủ điện gọn gàng, nhỏ hơn.

Hỗ trợ rộng rãi từ cộng đồng và nhà sản xuất:

Profibus được quản lý bởi tổ chức PROFIBUS & PROFINET International (PI), một cộng đồng toàn cầu với hàng ngàn thành viên là các nhà sản xuất, nhà tích hợp hệ thống và người dùng cuối. Điều này đảm bảo:

• Sự đa dạng về thiết bị: Có hàng ngàn sản phẩm tương thích Profibus trên thị trường từ các thương hiệu lớn nhỏ (Siemens, Schneider Electric, Rockwell Automation, Endress+Hauser, Pepperl+Fuchs…), mang lại nhiều lựa chọn phù hợp với mọi nhu cầu và ngân sách. Bạn có thể tìm thấy mọi thứ từ profibus io module, profibus dp interface, profibus adapter, interface profibus, profibus interface module đến các thiết bị chuyên dụng như profibus dp dp coupler, profibus switch, wireless profibus.

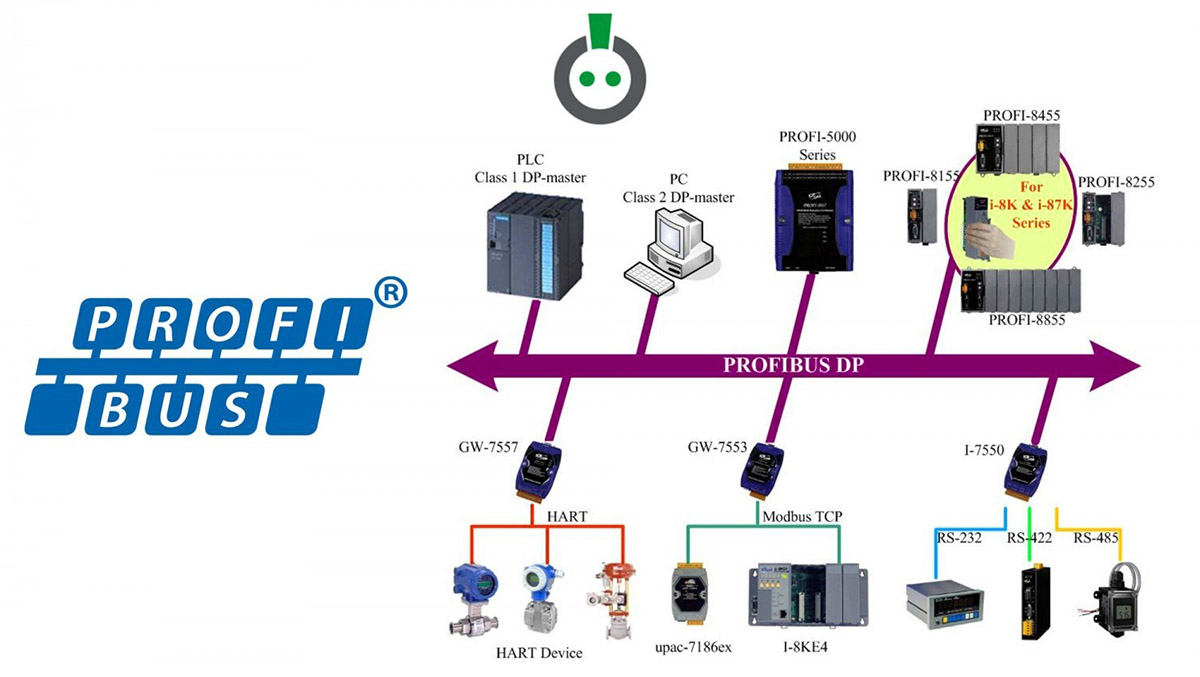

• Tính tương thích cao: Chuẩn hóa chặt chẽ đảm bảo các thiết bị từ các hãng khác nhau hoạt động tốt với nhau.
• Nguồn tài liệu và hỗ trợ dồi dào: Dễ dàng tìm thấy tài liệu kỹ thuật (profibus wikipedia, profibus cable specification), ví dụ lập trình (profibus programming example), phần mềm mô phỏng (profibus dp master simulator download, profibus dp master simulator) và sự hỗ trợ từ cộng đồng hoặc các nhà cung cấp như thanhthienphu.vn.

Khả năng tích hợp hệ thống:

Profibus dễ dàng tích hợp vào các hệ thống điều khiển lớn hơn thông qua các cổng giao tiếp trên PLC, DCS hoặc sử dụng các bộ chuyển đổi gateway (profibus ethernet, profibus to ethernet converter) để kết nối với các mạng khác như Ethernet công nghiệp (Profinet, Modbus TCP/IP).

Điều này tạo nên một hệ thống tự động hóa liền mạch từ cấp trường lên cấp quản lý. Việc so sánh Profibus và Profinet hay Modbus Profibus là cần thiết để lựa chọn giải pháp phù hợp nhất.

3. Các loại Profibus phổ biến

Để đáp ứng các nhu cầu ứng dụng đa dạng trong công nghiệp, Profibus đã được phát triển thành nhiều biến thể khác nhau, mỗi loại có đặc điểm kỹ thuật và lĩnh vực ứng dụng tối ưu riêng. Hiểu rõ sự khác biệt giữa chúng là chìa khóa để lựa chọn đúng giải pháp cho hệ thống của bạn. Hai biến thể chính và phổ biến nhất hiện nay là Profibus DP và Profibus PA. Bên cạnh đó, Profibus FMS cũng là một phần lịch sử quan trọng.

3.1. Profibus DP (Decentralized Periphery – Thiết bị ngoại vi phân tán)

• Mục đích chính: Kết nối tốc độ cao giữa bộ điều khiển trung tâm (Master) và các thiết bị I/O phân tán, biến tần, HMI, van điều khiển… trong các ứng dụng tự động hóa nhà máy (Factory Automation) và tự động hóa quá trình (Process Automation – phần điều khiển).
• Lớp vật lý: Sử dụng chuẩn RS-485 (EIA-485) với cáp xoắn đôi có vỏ bọc chống nhiễu (thường là màu tím đặc trưng).
• Tốc độ: Linh hoạt từ 9.6 kbit/s đến 12 Mbit/s.
• Nguồn cấp: Các thiết bị Slave cần nguồn cấp riêng.
• Ưu điểm: Tốc độ rất cao, thời gian đáp ứng nhanh, phù hợp cho các ứng dụng điều khiển thời gian thực, chi phí tương đối thấp, số lượng thiết bị hỗ trợ cực kỳ lớn. Đây là biến thể phổ biến nhất của Profibus. Các phiên bản cải tiến như Profibus DP V0 (chức năng cơ bản), DP V1 (thêm chức năng acyclic và chẩn đoán), DP V2 (thêm chức năng slave-to-slave communication, time synchronization) ngày càng hoàn thiện khả năng của nó.
• Nhược điểm: Không hỗ trợ cấp nguồn qua bus, không an toàn nội tại (Intrinsically Safe – IS) để dùng trực tiếp trong môi trường cháy nổ.

3.2. Profibus PA (Process Automation – Tự động hóa quá trình)

• Mục đích chính: Kết nối các thiết bị đo lường và cơ cấu chấp hành trong các ngành công nghiệp chế biến (hóa chất, dầu khí, thực phẩm, dược phẩm…), đặc biệt là trong các khu vực nguy hiểm cháy nổ.
• Lớp vật lý: Sử dụng chuẩn MBP (Manchester Bus Powered) theo tiêu chuẩn IEC 61158-2. Chuẩn này cho phép truyền cả dữ liệu và nguồn cấp cho thiết bị trên cùng một cặp dây xoắn đôi.
• Tốc độ: Cố định ở 31.25 kbit/s. Tốc độ này đủ cho hầu hết các ứng dụng đo lường và điều khiển quá trình, vốn không yêu cầu thời gian đáp ứng cực nhanh như DP.
• An toàn nội tại (IS): MBP được thiết kế để đáp ứng các yêu cầu về an toàn nội tại, giới hạn năng lượng trên đường bus để ngăn ngừa tia lửa điện có thể gây cháy nổ trong môi trường nguy hiểm (Ex zones).
• Ưu điểm: Cấp nguồn qua bus cho thiết bị (tiết kiệm dây nguồn riêng), an toàn nội tại, lý tưởng cho công nghiệp chế biến và môi trường nguy hiểm.
• Nhược điểm: Tốc độ thấp hơn DP, số lượng thiết bị trên một segment hạn chế hơn do giới hạn về nguồn cấp.

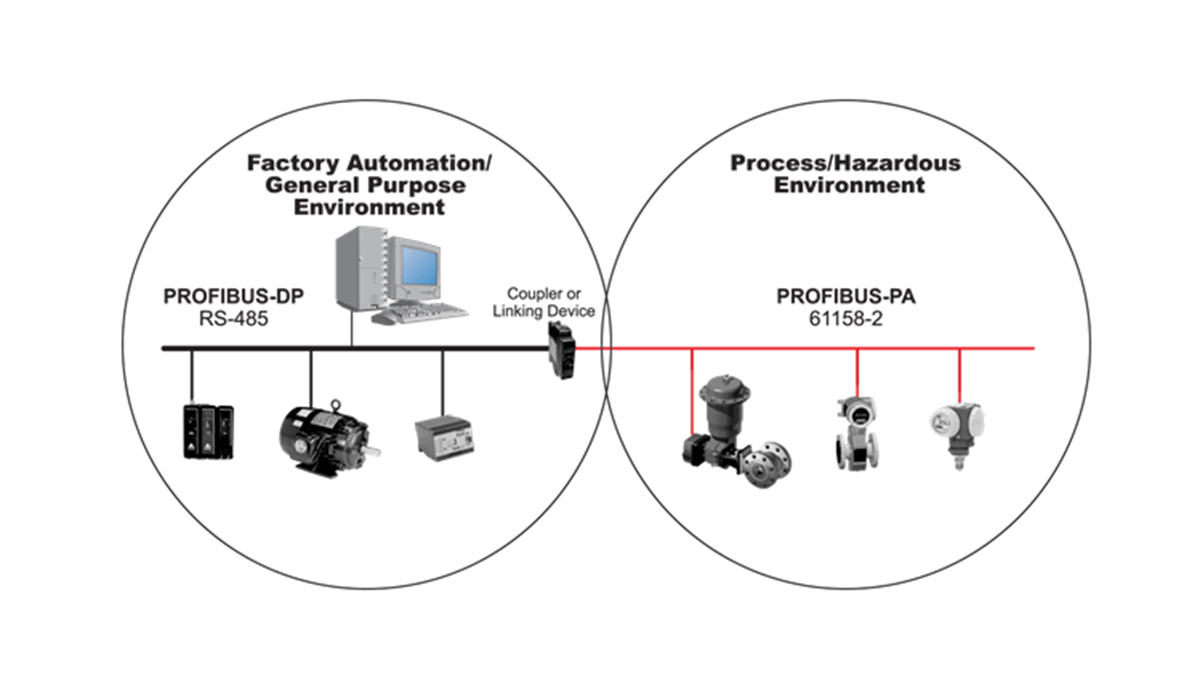

• Kết nối với DP: Profibus PA thường không hoạt động độc lập mà được kết nối vào mạng Profibus DP thông qua các DP/PA Coupler hoặc DP/PA Link. Bộ coupler này đóng vai trò chuyển đổi lớp vật lý (RS-485 <-> MBP) và tốc độ truyền, đồng thời cung cấp nguồn an toàn nội tại cho nhánh PA. Điều này cho phép tích hợp liền mạch các thiết bị PA vào hệ thống điều khiển DP tổng thể. Việc so sánh Profibus PA vs DP là rất quan trọng khi thiết kế hệ thống cho nhà máy có cả khu vực thông thường và khu vực nguy hiểm.

3.3. Profibus FMS (Fieldbus Message Specification)

• Mục đích: Được thiết kế ban đầu cho các tác vụ truyền thông phức tạp hơn giữa các bộ điều khiển thông minh (PLC, PC) ở cấp điều khiển và giám sát.
• Đặc điểm: Cung cấp nhiều dịch vụ truyền thông mạnh mẽ nhưng cũng phức tạp hơn trong cấu hình và sử dụng so với DP.
• Hiện trạng: Ngày nay, Profibus FMS ít được sử dụng hơn do sự phát triển của Ethernet công nghiệp (như Profinet) cung cấp các giải pháp hiệu quả hơn cho truyền thông cấp điều khiển. Tuy nhiên, nó vẫn tồn tại trong một số hệ thống cũ.

4. Ưu điểm và nhược điểm của Profibus

Mọi công nghệ đều có những điểm mạnh và những khía cạnh cần cân nhắc. Profibus cũng không ngoại lệ. Việc đánh giá một cách khách quan sẽ giúp bạn đưa ra quyết định đúng đắn và lập kế hoạch triển khai hiệu quả nhất.

4.1. Ưu điểm vượt trội của Profibus

Giảm chi phí hệ thống toàn diện:

• Tiết kiệm chi phí đi dây và lắp đặt: Đây là lợi ích dễ nhận thấy nhất. Thay vì hàng trăm kết nối điểm-điểm, chỉ cần một đường bus duy nhất giúp giảm lượng cáp, máng cáp, công đấu nối và thời gian thi công. Theo ước tính, chi phí đi dây có thể giảm từ 20% đến 40% hoặc hơn tùy thuộc vào quy mô hệ thống.
• Giảm chi phí kỹ thuật và bảo trì: Cấu hình đơn giản hơn qua phần mềm, khả năng chẩn đoán lỗi từ xa giúp giảm thời gian và chi phí cho việc xác định, khắc phục sự cố. Việc thay thế thiết bị lỗi cũng nhanh chóng hơn (plug-and-play sau khi cấu hình).
• Tiết kiệm không gian: Giảm diện tích tủ điện, tạo không gian làm việc gọn gàng, thông thoáng hơn.

Nâng cao hiệu suất và năng suất:

• Tốc độ truyền thông cao (DP): Đảm bảo trao đổi dữ liệu nhanh chóng, đáp ứng yêu cầu thời gian thực của các ứng dụng điều khiển phức tạp, giúp tăng tốc độ dây chuyền, cải thiện độ chính xác.
• Truyền dữ liệu đa dạng: Không chỉ truyền tín hiệu I/O, Profibus còn cho phép truyền tham số cấu hình, dữ liệu chẩn đoán, thông tin trạng thái, giúp giám sát và điều khiển hệ thống tốt hơn.
• Giảm thời gian dừng máy: Khả năng chẩn đoán sớm và định vị lỗi chính xác giúp rút ngắn thời gian khắc phục sự cố, tối đa hóa thời gian hoạt động của nhà máy.

Tăng cường độ tin cậy và an toàn:

• Độ bền trong môi trường công nghiệp: Thiết kế vật lý chắc chắn (RS-485, MBP) và cơ chế kiểm tra lỗi đảm bảo truyền thông ổn định ngay cả trong môi trường nhiễu.
• An toàn nội tại (PA): Giải pháp lý tưởng cho các khu vực nguy hiểm cháy nổ, loại bỏ nguy cơ tia lửa điện, đảm bảo an toàn cho nhân viên và nhà xưởng.
• Giám sát trạng thái liên tục: Dữ liệu chẩn đoán cung cấp cái nhìn sâu sắc về tình trạng thiết bị, cho phép bảo trì dự đoán, ngăn ngừa hỏng hóc bất ngờ.

Tính linh hoạt và khả năng mở rộng tuyệt vời:

• Dễ dàng thay đổi cấu trúc mạng: Thêm, bớt hoặc di chuyển thiết bị một cách linh hoạt mà không ảnh hưởng nhiều đến phần còn lại của hệ thống.
• Hỗ trợ số lượng lớn thiết bị: Khả năng kết nối hàng trăm thiết bị trên một mạng duy nhất (với repeater).
• Tương thích ngược và tương lai: Profibus có lịch sử phát triển lâu dài và vẫn đang được hỗ trợ, nâng cấp, đảm bảo khả năng tương thích với các thiết bị cũ và mới.

Hệ sinh thái rộng lớn và chuẩn hóa:

• Đa dạng nhà cung cấp: Hàng ngàn sản phẩm từ nhiều hãng giúp bạn có nhiều lựa chọn, không bị phụ thuộc vào một nhà cung cấp duy nhất.
• Tính tương thích cao: Chuẩn hóa quốc tế đảm bảo các thiết bị tuân thủ có thể hoạt động cùng nhau.
• Kiến thức và hỗ trợ sẵn có: Cộng đồng người dùng lớn, tài liệu phong phú, dễ dàng tìm kiếm sự hỗ trợ kỹ thuật.

4.2. Nhược điểm và những điểm cần lưu ý

• Yêu cầu kiến thức kỹ thuật: Mặc dù đơn giản hơn đi dây truyền thống, việc thiết kế, cấu hình và khắc phục sự cố / Hỗ trợ kỹ thuật mạng Profibus (ví dụ: xử lý lỗi Lỗi bus fault Profibus, Cách kiểm tra mạng Profibus, tình huống Profibus không kết nối được) đòi hỏi kỹ sư phải có kiến thức nhất định về nguyên tắc mạng, cách đặt địa chỉ, sử dụng phần mềm cấu hình (Cấu hình / Triển khai như trên TIA Portal) và các công cụ chẩn đoán. Đây là lúc kinh nghiệm của thanhthienphu.vn trở nên vô giá.
• Giới hạn tốc độ so với Ethernet công nghiệp: Mặc dù 12 Mbit/s là rất nhanh cho hầu hết ứng dụng I/O, nhưng nó thấp hơn đáng kể so với tốc độ Gigabit của các mạng Ethernet công nghiệp hiện đại như Profinet. Đối với các ứng dụng đòi hỏi băng thông cực lớn (truyền hình ảnh, dữ liệu lớn), Profinet có thể là lựa chọn tốt hơn.
• Giới hạn khoảng cách và số lượng thiết bị trên mỗi segment: Mặc dù có thể mở rộng bằng repeater, nhưng mỗi segment RS-485 vẫn có giới hạn về chiều dài (phụ thuộc tốc độ) và số lượng thiết bị (thường là 32) trước khi cần bộ lặp. Việc thiết kế cần tính toán cẩn thận.
• Chi phí ban đầu của một số thiết bị: Một số thiết bị thông minh tích hợp Profibus có thể đắt hơn các phiên bản không có giao tiếp mạng. Tuy nhiên, cần nhìn vào tổng chi phí sở hữu (TCO) bao gồm cả lắp đặt, vận hành, bảo trì để thấy lợi ích lâu dài.

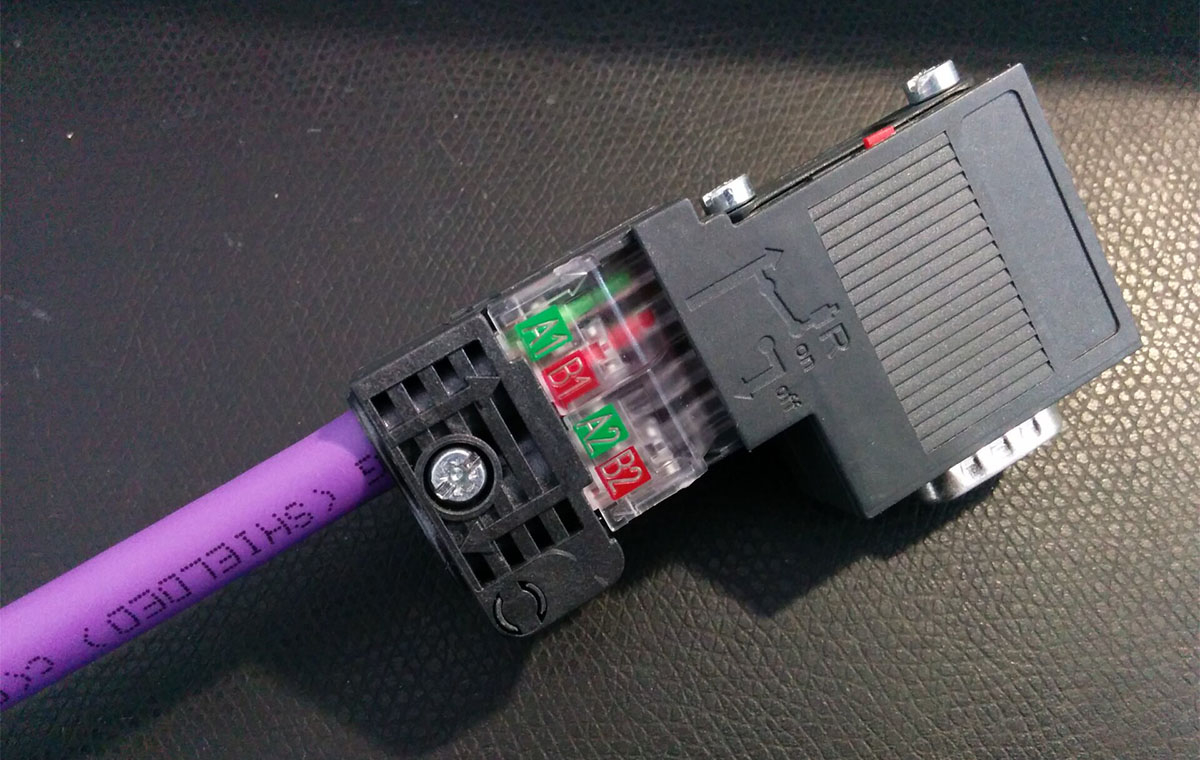

• Nhạy cảm với lỗi lắp đặt: Việc lắp đặt cáp không đúng kỹ thuật (sai loại cáp, đấu nối lỏng, thiếu hoặc sai điện trở đầu cuối – termination resistor) là nguyên nhân phổ biến gây ra sự cố mạng Profibus.

5. So sánh điểm giống nhau và khác nhau giữa PROFIBUS và PROFINET

Khi nói về mạng truyền thông công nghiệp hiện đại, bên cạnh Profibus, Profinet là một cái tên thường được nhắc đến. Cả hai đều được phát triển và quản lý bởi tổ chức PI (PROFIBUS & PROFINET International) và có mối liên hệ mật thiết, nhưng chúng phục vụ các mục đích và ứng dụng hơi khác nhau. Hiểu rõ sự khác biệt giữa Profibus và Profinet là rất quan trọng để đưa ra lựa chọn công nghệ phù hợp cho dự án của bạn.

Giống nhau:

• Mục tiêu chung: Cả hai đều nhằm mục đích kết nối các thiết bị tự động hóa (PLC, HMI, I/O, Drives, Sensors, Actuators) một cách hiệu quả và đáng tin cậy.
• Tích hợp kỹ thuật: Profinet được thiết kế để dễ dàng tích hợp với Profibus. Có thể sử dụng các bộ gateway hoặc proxy để kết nối mạng Profibus (DP hoặc PA) vào hệ thống Profinet một cách liền mạch, bảo vệ khoản đầu tư vào các thiết bị Profibus hiện có.
• Mô hình kỹ thuật: Cả hai đều sử dụng các khái niệm tương tự như file mô tả thiết bị (GSD cho Profibus, GSDML cho Profinet) để cấu hình và tích hợp thiết bị vào hệ thống điều khiển (ví dụ: trong Siemens TIA Portal).
• Hỗ trợ các Profile ứng dụng: Cả hai đều hỗ trợ các profile ứng dụng chung như PROFIsafe (cho ứng dụng an toàn), PROFIdrive (cho điều khiển truyền động), PROFIenergy (cho quản lý năng lượng).

Khác nhau cơ bản:

Điểm khác biệt cốt lõi nằm ở nền tảng vật lý và cách thức truyền thông:

• Profibus: Dựa trên công nghệ truyền thông nối tiếp (Serial Communication), chủ yếu là RS-485 (cho DP) và MBP (cho PA).
• Profinet: Dựa trên Ethernet công nghiệp (Industrial Ethernet) tiêu chuẩn (IEEE 802.3). Nó sử dụng hạ tầng cáp Ethernet quen thuộc (Cat5e, Cat6, cáp quang) và các thiết bị chuyển mạch (switches) Ethernet công nghiệp.

Sự khác biệt nền tảng này dẫn đến nhiều khác biệt khác về hiệu suất, cấu trúc mạng và ứng dụng:

Bảng so sánh chi tiết Profibus DP và Profinet IO:

Tiêu chí	Profibus DP	Profinet IO
Nền tảng	Truyền thông nối tiếp (RS-485)	Ethernet công nghiệp (IEEE 802.3)
Lớp vật lý	RS-485	Ethernet (Đồng 100 Mbit/s, 1 Gbit/s; Quang)
Tốc độ	Lên đến 12 Mbit/s	100 Mbit/s, 1 Gbit/s hoặc cao hơn (Full Duplex)
Cấu trúc mạng	Line, Tree (cần repeater/hub)	Linh hoạt: Line, Star, Tree, Ring (sử dụng switches)
Truyền thông	Master-Slave, Token Passing (Multi-Master)	Controller-Device (tương tự Master-Slave), Peer-to-Peer
Băng thông	Hạn chế hơn	Rất lớn, hỗ trợ nhiều loại dữ liệu (I/O, TCP/IP, IT)
Thời gian thực	Deterministic (DP V0/V1/V2)	Real-Time (RT), Isochronous Real-Time (IRT) – Hiệu suất cao
Tích hợp IT	Hạn chế (cần gateway)	Liền mạch, sử dụng chung hạ tầng Ethernet với IT
Truyền dữ liệu lớn	Không tối ưu	Tối ưu (ví dụ: truyền hình ảnh, dữ liệu lớn)
Wireless	Có giải pháp (wireless profibus) nhưng hạn chế	Dễ dàng tích hợp WLAN (Wireless LAN) công nghiệp
Cấp nguồn qua bus	Chỉ có ở Profibus PA (MBP)	Có PoE (Power over Ethernet) nhưng không phổ biến cho I/O
Ứng dụng tối ưu	Tự động hóa nhà máy, quy trình (I/O phân tán)	Tự động hóa nhà máy/quy trình hiệu suất cao, điều khiển chuyển động chính xác (motion control), tích hợp IT/OT, yêu cầu băng thông lớn
File mô tả	GSD (General Station Description)	GSDML (GSD based on XML)
Số lượng thiết bị	Giới hạn trên segment, cần repeater	Hầu như không giới hạn bởi kiến trúc Ethernet

Khi nào chọn Profibus?

• Bạn cần một giải pháp truyền thông chi phí hiệu quả cho các ứng dụng I/O phân tán tiêu chuẩn trong tự động hóa nhà máy hoặc quy trình.
• Hệ thống hiện tại của bạn đã sử dụng nhiều thiết bị Profibus và bạn muốn mở rộng hoặc nâng cấp một phần.
• Bạn cần giải pháp an toàn nội tại với khả năng cấp nguồn qua bus cho các thiết bị trong môi trường nguy hiểm (Profibus PA).
• Ứng dụng không đòi hỏi băng thông cực lớn hoặc tích hợp sâu rộng với hệ thống IT.
• Đội ngũ kỹ thuật đã quen thuộc với công nghệ RS-485 và cấu hình Profibus.

Khi nào chọn Profinet?

• Bạn cần hiệu suất và tốc độ truyền thông cao nhất, đặc biệt cho các ứng dụng điều khiển chuyển động đồng bộ (Isochronous Real-Time – IRT).
• Bạn cần băng thông lớn để truyền nhiều loại dữ liệu, bao gồm cả dữ liệu IT, trên cùng một mạng.
• Bạn muốn tích hợp liền mạch hệ thống tự động hóa (OT) với mạng công nghệ thông tin (IT) của doanh nghiệp.
• Bạn cần cấu trúc mạng linh hoạt hơn (star, ring) và khả năng mở rộng dễ dàng bằng các switch Ethernet tiêu chuẩn.
• Bạn đang xây dựng một hệ thống mới và muốn đón đầu xu hướng Industry 4.0 và IIoT (Industrial Internet of Things).
• Bạn cần khả năng truyền thông không dây (Wireless) mạnh mẽ và linh hoạt hơn.

6. Ứng dụng của Profibus

Sức mạnh, độ tin cậy và tính linh hoạt của Profibus đã khiến nó trở thành một công nghệ nền tảng trong vô số ngành công nghiệp và ứng dụng tự động hóa trên toàn thế giới. Từ những dây chuyền lắp ráp phức tạp đến các nhà máy chế biến hóa chất nhạy cảm, Profibus đóng vai trò then chốt trong việc kết nối và điều khiển hàng triệu thiết bị mỗi ngày.

Hãy cùng thanhthienphu.vn điểm qua một số lĩnh vực ứng dụng tiêu biểu, nơi Profibus đang phát huy tối đa hiệu quả:

6.1. Sản xuất và Chế tạo (Factory Automation)

Đây là lĩnh vực ứng dụng rộng rãi nhất của Profibus DP.

• Dây chuyền lắp ráp ô tô: Kết nối hàng ngàn cảm biến tiệm cận, quang điện, nút nhấn, đèn báo, các trạm robot hàn, sơn, lắp ráp, các hệ thống băng tải và hệ thống kiểm tra chất lượng về PLC trung tâm. Tốc độ cao của DP đảm bảo sự đồng bộ và chính xác trong từng công đoạn.
• Máy công cụ CNC: Điều khiển các trục động cơ servo, biến tần trục chính, hệ thống thay dao tự động, cảm biến vị trí với độ chính xác cao.
• Công nghiệp đóng gói: Điều khiển máy chiết rót, máy dán nhãn, máy đóng thùng, robot gắp sản phẩm, hệ thống cân động… yêu cầu tốc độ và sự phối hợp nhịp nhàng.
• Sản xuất thực phẩm và đồ uống: Kết nối các cảm biến mức, nhiệt độ, áp suất, lưu lượng, các van điều khiển, động cơ bơm, khuấy trộn trong các dây chuyền chế biến, đóng chai, đóng hộp. Yêu cầu vệ sinh cao có thể được đáp ứng với các thiết bị I/O có vỏ thép không gỉ và đầu nối M12 đạt chuẩn IP67/IP69K.
• Công nghiệp dệt may: Điều khiển máy dệt, máy nhuộm, máy hoàn tất vải, đòi hỏi sự đồng bộ tốc độ giữa các trục và điều khiển chính xác các van, bơm hóa chất.
• Sản xuất điện tử: Kết nối các module I/O nhỏ gọn trong các máy SMT (Surface Mount Technology), máy kiểm tra mạch (ICT/FCT).

6.2. Công nghiệp chế biến (Process Automation)

Profibus PA và sự kết hợp DP/PA là lựa chọn lý tưởng.

• Nhà máy hóa chất và hóa dầu: Ứng dụng của mạng Profibus PA cho phép kết nối an toàn các cảm biến áp suất, nhiệt độ, mức, lưu lượng, các van điều khiển (positioner), thiết bị phân tích… trong các khu vực nguy hiểm cháy nổ (Zone 1, Zone 2). Việc cấp nguồn và truyền tín hiệu trên cùng một dây giúp đơn giản hóa việc lắp đặt trong môi trường khắc nghiệt.
• Nhà máy lọc dầu và khí đốt: Giám sát và điều khiển các quy trình phức tạp, từ khâu khai thác, vận chuyển đến chế biến. Profibus đảm bảo độ tin cậy cao và khả năng chẩn đoán từ xa cho các thiết bị đặt ở những vị trí khó tiếp cận.
• Nhà máy xử lý nước và nước thải: Kết nối các cảm biến đo pH, DO, độ đục, các bơm định lượng hóa chất, van cổng, động cơ khuấy…
• Công nghiệp dược phẩm và thực phẩm (phần chế biến): Đảm bảo các tiêu chuẩn vệ sinh và an toàn nghiêm ngặt khi kết nối thiết bị đo lường, điều khiển trong các lò phản ứng, bồn chứa, hệ thống CIP/SIP.
• Nhà máy xi măng, khai khoáng: Profibus DP kết nối các biến tần công suất lớn cho máy nghiền, băng tải, quạt gió; Profibus PA cho các cảm biến đo lường trong môi trường bụi bặm.

6.3. Năng lượng

• Trạm biến áp và hệ thống truyền tải điện: Kết nối các thiết bị bảo vệ rơle, máy cắt, dao cách ly, hệ thống giám sát và thu thập dữ liệu (SCADA) trong các trạm biến áp.
• Nhà máy điện (nhiệt điện, thủy điện, điện gió, điện mặt trời): Giám sát và điều khiển các turbine, lò hơi, máy phát, hệ thống phụ trợ.
• Đường ống dẫn dầu khí: Giám sát áp suất, lưu lượng, phát hiện rò rỉ dọc theo tuyến ống.

6.4. Tự động hóa tòa nhà và cơ sở hạ tầng

• Hệ thống quản lý tòa nhà (BMS): Kết nối các bộ điều khiển HVAC, hệ thống chiếu sáng, an ninh, báo cháy.
• Hệ thống điều khiển đường hầm: Giám sát thông gió, chiếu sáng, tín hiệu giao thông, hệ thống chữa cháy.
• Cảng biển, sân bay: Điều khiển hệ thống băng chuyền hành lý, hệ thống xếp dỡ container.

6.5. Các ứng dụng đặc biệt khác

• Hệ thống xử lý vật liệu và logistics: Kết nối các đầu đọc mã vạch, hệ thống cân, hệ thống phân loại hàng hóa tự động.
• Tích hợp Robot: Nhiều nhà sản xuất robot cung cấp giao diện Profibus để dễ dàng tích hợp robot vào dây chuyền sản xuất điều khiển bởi PLC.
• Truyền thông trong hệ thống S7-300/400/1500 của Siemens: Truyền thông profibus trong hệ S7 300 (và các dòng PLC khác của Siemens) là một ứng dụng cực kỳ phổ biến, với sự hỗ trợ mạnh mẽ từ phần mềm Step 7 và TIA Portal. Các module giao tiếp Profibus (CP – Communications Processor) được tích hợp dễ dàng vào cấu hình phần cứng.
• Tích hợp với các hệ thống khác: Sử dụng các profibus dp dp coupler để nối hai mạng DP, hoặc gateway để kết nối Profibus với các mạng khác như Modbus (so sánh modbus và profibus), DeviceNet, CANopen, hoặc Ethernet/IP (profibus interbus, profibus ethernet). Các thiết bị như sst profibus card hay profibus pci card cho phép máy tính giao tiếp trực tiếp với mạng Profibus.

7. Tạm kết

Bạn đã cùng thanhthienphu.vn đi qua một hành trình khám phá chi tiết về Profibus – từ định nghĩa cơ bản, những đặc điểm nổi bật, các biến thể DP và PA, ưu nhược điểm, so sánh với Profinet, đến vô vàn ứng dụng thực tế trong thế giới tự động hóa. Giờ đây, bạn không chỉ hiểu Profibus là gì mà còn nhận thức rõ ràng về sức mạnh và lợi ích to lớn mà nó có thể mang lại cho công việc và doanh nghiệp của mình:

• Hiệu suất vượt trội: Giảm thời gian chu kỳ, tăng tốc độ sản xuất.
• Tiết kiệm chi phí: Giảm mạnh chi phí đi dây, lắp đặt, bảo trì.
• Độ tin cậy cao: Hoạt động ổn định, giảm thiểu thời gian dừng máy.
• An toàn tăng cường: Đặc biệt với giải pháp an toàn nội tại của Profibus PA.
• Linh hoạt và mở rộng: Dễ dàng thích ứng với sự thay đổi và phát triển.
