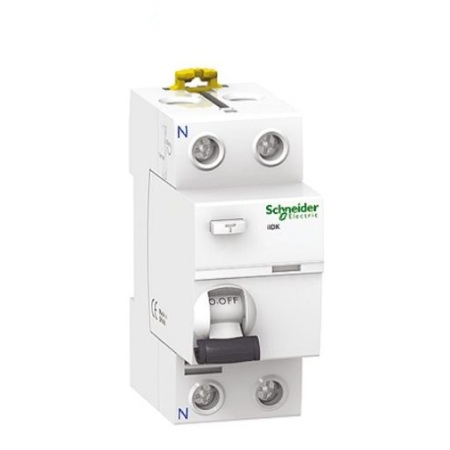

CB chống rò Schneider A9R50240 40A 30mA 2P

CB chống rò Schneider A9R50240 40A 30mA 2P, một thiết bị bảo vệ dòng rò vượt trội từ Schneider Electric, không chỉ là một cầu dao chống giật thông thường mà còn là nền tảng vững chắc cho sự an toàn và ổn định của toàn bộ hệ thống điện.

Thanhthienphu.vn tự hào mang đến giải pháp này, giúp quý vị kỹ sư, quản lý kỹ thuật và chủ doanh nghiệp an tâm vận hành, tối ưu hóa sản xuất và bảo vệ con người cũng như tài sản một cách hiệu quả nhất.

1. Cấu tạo sản phẩm A9R50240

• Vỏ bảo vệ: Được làm từ nhựa tổng hợp cao cấp, có khả năng cách điện tuyệt vời, chống va đập và chịu nhiệt tốt. Vật liệu này cũng có đặc tính chống cháy, góp phần giảm thiểu nguy cơ lan truyền sự cố khi có vấn đề về điện. Thiết kế vỏ thường có cấp bảo vệ IP20 cho phần đấu nối và IP40 khi lắp trong tủ điện, giúp ngăn chặn sự xâm nhập của bụi bẩn và vật thể lạ.
• Cơ cấu đóng cắt: Bên trong là một cơ cấu cơ khí chính xác, có khả năng đóng cắt mạch điện một cách nhanh chóng và dứt khoát khi phát hiện dòng rò. Các tiếp điểm được làm từ hợp kim bạc chất lượng cao, đảm bảo khả năng dẫn điện tốt, giảm điện trở tiếp xúc và tăng độ bền chịu mài mòn qua hàng ngàn lần đóng cắt. Schneider Electric đã đầu tư nhiều vào nghiên cứu để tối ưu hóa cơ cấu này, đảm bảo thời gian phản ứng cực nhanh, dưới 30ms đối với dòng rò 30mA, một yếu tố then chốt để bảo vệ an toàn tính mạng con người.
• Bộ cảm biến dòng rò (Biến dòng hình xuyến – Toroidal Current Transformer): Đây là trái tim của CB chống rò. Bộ cảm biến này liên tục theo dõi sự cân bằng dòng điện giữa dây pha và dây trung tính (hoặc giữa các dây pha trong hệ thống 3 pha). Trong điều kiện hoạt động bình thường, tổng vector dòng điện đi qua biến dòng bằng không. Khi có sự cố rò rỉ điện xuống đất, ví dụ như người chạm vào vỏ thiết bị bị rò điện hoặc dây dẫn bị hở chạm đất, một phần dòng điện sẽ đi theo con đường khác, tạo ra sự mất cân bằng. Biến dòng sẽ phát hiện sự chênh lệch này.
• Mạch điện tử xử lý và Rơ le nhạy: Tín hiệu từ biến dòng được đưa đến một mạch điện tử có độ nhạy cao. Khi dòng rò đạt đến ngưỡng cài đặt (trong trường hợp này là 30mA), mạch điện tử sẽ kích hoạt một rơ le điện từ. Rơ le này tác động lên cơ cấu đóng cắt, làm mở các tiếp điểm chính và ngắt nguồn điện cung cấp cho phụ tải, qua đó loại bỏ nguy cơ giật điện hoặc hỏa hoạn.
• Chỉ thị trạng thái: Nhiều mẫu CB chống rò của Schneider, bao gồm cả dòng Acti9, có chỉ thị trạng thái trực quan, ví dụ như VisiTrip, giúp nhận biết nhanh chóng CB đã tác động do sự cố dòng rò, phân biệt với tác động do các nguyên nhân khác, giúp kỹ thuật viên khoanh vùng và xử lý sự cố hiệu quả hơn.

2. Các tính năng chính của A9R50240

• Bảo vệ chống dòng rò vượt trội với độ nhạy 30mA: Đây là tính năng cốt lõi và quan trọng nhất. Dòng rò 30mA được công nhận theo tiêu chuẩn quốc tế IEC 61008 là ngưỡng an toàn tối ưu để bảo vệ con người khỏi nguy cơ tử vong do điện giật. Khi phát hiện dòng điện rò rỉ xuống đất hoặc qua cơ thể người vượt quá 30mA, aptomat Schneider A9R50240 sẽ tự động ngắt mạch trong thời gian cực ngắn, thường dưới 0.04 giây. Điều này đặc biệt quan trọng trong các môi trường làm việc ẩm ướt hoặc có nhiều thiết bị điện cầm tay, nơi nguy cơ rò điện cao.
• Dòng định mức 40A, thiết kế 2P (2 cực): Với dòng định mức 40 Ampe, thiết bị này phù hợp để bảo vệ cho các mạch nhánh cung cấp điện cho các thiết bị có công suất trung bình và lớn trong các nhà máy, xưởng sản xuất, tòa nhà văn phòng, hoặc thậm chí là các hộ gia đình có nhu cầu sử dụng điện cao. Thiết kế 2 cực (Phase + Neutral) đảm bảo ngắt hoàn toàn cả dây pha và dây trung tính khi có sự cố, mang lại sự an toàn toàn diện, đặc biệt quan trọng trong hệ thống điện 1 pha 2 dây phổ biến tại Việt Nam. Điều này giúp ngăn ngừa hiện tượng điện áp ngược hoặc các rủi ro tiềm ẩn khác khi chỉ ngắt một dây.
• Độ bền điện và cơ khí cao: Schneider Electric cam kết sản phẩm A9R50240 có độ bền điện lên đến hàng ngàn lần đóng cắt có tải và độ bền cơ khí hàng chục ngàn lần. Điều này có nghĩa là sản phẩm có tuổi thọ cao, giảm thiểu chi phí thay thế và bảo trì, một yếu tố mà các chủ doanh nghiệp và quản lý kỹ thuật luôn quan tâm để tối ưu hóa chi phí vận hành.
• Nút Test kiểm tra chức năng tiện lợi: Sản phẩm được trang bị nút Test màu vàng đặc trưng, cho phép người dùng dễ dàng kiểm tra định kỳ tình trạng hoạt động của CB. Việc kiểm tra thường xuyên đảm bảo rằng thiết bị luôn sẵn sàng bảo vệ khi có sự cố. Đây là một yêu cầu quan trọng trong quy trình bảo trì hệ thống điện an toàn.
• Chỉ thị trạng thái ON/OFF rõ ràng: Cần gạt thao tác và chỉ thị trạng thái màu xanh/đỏ (hoặc I/O) rõ ràng giúp người vận hành dễ dàng nhận biết trạng thái đóng hay mở của CB, tránh nhầm lẫn và thao tác sai.
• Tuân thủ các tiêu chuẩn quốc tế: CB chống rò Schneider A9R50240 được sản xuất và kiểm định theo các tiêu chuẩn quốc tế nghiêm ngặt như IEC/EN 61008-1, đảm bảo chất lượng và độ tin cậy ở mức cao nhất. Điều này giúp các doanh nghiệp, đặc biệt là trong lĩnh vực sản xuất công nghiệp và xây dựng, đáp ứng các yêu cầu về an toàn và chất lượng.

3. Hướng dẫn kết nối A9R50240

Xác định vị trí lắp đặt:

• Chọn vị trí lắp đặt CB trên thanh ray DIN (DIN rail) trong tủ điện. Vị trí này nên khô ráo, thoáng mát, dễ dàng tiếp cận để kiểm tra và thao tác.
• CB chống rò thường được lắp đặt ở đầu nguồn cho các mạch nhánh cần bảo vệ, ví dụ như sau aptomat tổng của căn hộ, hoặc trước các nhóm thiết bị, máy móc trong nhà xưởng.

Gắn CB lên thanh ray DIN:

• Đưa phần ngàm phía trên của CB vào mép trên thanh ray DIN.
• Ấn nhẹ phần dưới của CB vào cho đến khi ngàm dưới khớp chặt vào thanh ray. Kiểm tra độ chắc chắn của CB sau khi gắn.

Chuẩn bị đầu dây điện:

• Sử dụng dây dẫn có tiết diện phù hợp với dòng điện định mức 40A của CB. Theo tiêu chuẩn TCVN, với dòng 40A, nên sử dụng dây đồng có tiết diện tối thiểu 6mm² đến 10mm² tùy thuộc vào chiều dài dây và điều kiện lắp đặt.
• Tuốt vỏ cách điện ở đầu dây một đoạn khoảng 10-12mm, đảm bảo lõi đồng không bị xơ, gãy.

Kết nối dây nguồn vào (Input/Line):

• CB Schneider A9R50240 40A 30mA 2P có các cọc đấu dây được ký hiệu rõ ràng. Thông thường, đầu vào (nguồn điện cấp đến) được đấu vào các cọc phía trên của CB.
• Xác định đúng dây Pha (L – Line) và dây Trung tính (N – Neutral) từ nguồn cấp.
• Nới lỏng các vít kẹp tại cọc đấu dây đầu vào.
• Đưa đầu dây Pha vào cọc ký hiệu L (hoặc số 1) và dây Trung tính vào cọc ký hiệu N (hoặc số 3). Nếu là hệ thống 2 pha, đấu tương ứng.
• Siết chặt các vít kẹp với lực vừa đủ, đảm bảo tiếp xúc tốt và dây không bị lỏng lẻo. Kiểm tra lại độ chặt bằng cách thử kéo nhẹ dây. Một kết nối lỏng lẻo có thể gây phát nhiệt, tia lửa điện và làm hỏng thiết bị.

Kết nối dây tải ra (Output/Load):

• Dây tải (đi đến các thiết bị cần bảo vệ) được đấu vào các cọc phía dưới của CB.
• Nới lỏng các vít kẹp tại cọc đấu dây đầu ra.
• Đưa dây Pha của tải vào cọc ký hiệu L (hoặc số 2, tương ứng với đầu vào L) và dây Trung tính của tải vào cọc ký hiệu N (hoặc số 4, tương ứng với đầu vào N).
• Siết chặt các vít kẹp tương tự như bước 4. Lưu ý cực kỳ quan trọng: Đảm bảo đấu đúng thứ tự Pha-Trung tính ở đầu vào và đầu ra. Dây trung tính của tải phải đi qua CB chống rò, không được đấu tắt hoặc nối chung với dây trung tính của các mạch không qua CB này trước điểm lấy tín hiệu của CB.

Kiểm tra lại toàn bộ kết nối:

• Rà soát lại tất cả các mối nối, đảm bảo đúng cực, đúng vị trí và siết chặt.
• Kiểm tra không có dây dẫn nào bị hở phần lõi đồng bên ngoài cọc đấu, tránh nguy cơ chạm chập.

Kiểm tra hoạt động của CB (sau khi cấp nguồn):

• Đóng lại nguồn điện tổng.
• Bật CB chống rò Schneider A9R50240 lên vị trí ON.
• Nhấn nút TEST trên mặt CB. Nếu CB hoạt động tốt, nó sẽ tự động nhảy xuống vị trí OFF (ngắt mạch).
• Nếu CB không nhảy khi nhấn nút TEST, cần kiểm tra lại toàn bộ quá trình lắp đặt hoặc liên hệ kỹ thuật viên chuyên nghiệp.
• Sau khi kiểm tra thành công, bật CB trở lại vị trí ON để cấp điện cho tải.

4. Ứng dụng của sản phẩm A9R50240

Trong Sản xuất Công nghiệp (Cơ khí, Chế tạo máy, Thực phẩm, Dệt may):

• Bảo vệ máy móc và dây chuyền sản xuất: Các máy công cụ, máy CNC, máy ép nhựa, dây chuyền đóng gói thường có vỏ kim loại và hoạt động trong môi trường có độ ẩm hoặc bụi bẩn. CB A9R50240 giúp phát hiện sớm dòng rò ra vỏ máy, ngắt điện kịp thời, bảo vệ công nhân vận hành khỏi nguy cơ điện giật và ngăn ngừa hư hỏng thiết bị do chạm chập.
• An toàn cho khu vực ẩm ướt: Trong các nhà máy chế biến thực phẩm, thủy sản, nơi thường xuyên vệ sinh bằng nước, nguy cơ rò điện rất cao. Lắp đặt CB này cho các thiết bị như máy bơm, băng tải, tủ đông giúp đảm bảo an toàn tuyệt đối. Một nghiên cứu của Tổ chức Lao động Quốc tế (ILO) chỉ ra rằng, tai nạn điện trong môi trường ẩm ướt có tỷ lệ tử vong cao hơn đáng kể.
• Bảo vệ hệ thống chiếu sáng nhà xưởng: Đảm bảo an toàn cho hệ thống đèn chiếu sáng công suất lớn, đặc biệt khi có sự cố chạm vỏ hoặc dây dẫn bị hư hỏng.

Trong Xây dựng (Nhà máy, Khu công nghiệp, Công trình dân dụng cao cấp):

• An toàn cho công trường xây dựng: Sử dụng cho các máy móc thi công tạm thời như máy hàn, máy cắt, máy trộn bê tông, nơi điều kiện làm việc thường xuyên thay đổi và tiềm ẩn nhiều rủi ro.
• Bảo vệ hệ thống điện tòa nhà, văn phòng, căn hộ cao cấp: Lắp đặt cho các tầng, các khu vực riêng biệt hoặc cho các thiết bị có nguy cơ rò điện cao như máy nước nóng, máy giặt, điều hòa không khí trong các dự án dân dụng. Điều này không chỉ bảo vệ người ở mà còn đáp ứng các tiêu chuẩn PCCC hiện đại. Ví dụ, theo Quy chuẩn kỹ thuật quốc gia QCVN 06:2021/BXD về An toàn cháy cho nhà và công trình, việc trang bị các thiết bị bảo vệ chống dòng rò là một yêu cầu quan trọng.
• Hệ thống điện cho khu công nghiệp: Bảo vệ các trạm biến áp phụ, tủ phân phối tổng (MSB) và tủ phân phối nhánh (DB) cung cấp điện cho các nhà xưởng trong khu công nghiệp.

Trong Năng lượng (Điện lực, Dầu khí, Năng lượng tái tạo):

• Bảo vệ các trạm biến áp và tủ điện ngoài trời: CB A9R50240 với vỏ bảo vệ tốt có thể được sử dụng trong các tủ điện ngoài trời, bảo vệ thiết bị và nhân viên vận hành trong ngành điện lực.
• Hệ thống điện mặt trời áp mái, trang trại năng lượng mặt trời: Đảm bảo an toàn cho các inverter, hệ thống khung giàn và các thiết bị phụ trợ, đặc biệt là phát hiện các sự cố rò rỉ DC (nếu sử dụng loại RCCB type B, hoặc kết hợp với các giải pháp phù hợp cho AC).
• Ngành dầu khí: Sử dụng trong các khu vực có nguy cơ cháy nổ cao, cần các thiết bị điện có độ tin cậy và an toàn tối đa.

Trong Tự động hóa (Lắp ráp robot, Dây chuyền sản xuất tự động):

• Bảo vệ tủ điều khiển và robot công nghiệp: Các hệ thống tự động hóa thường tích hợp nhiều thiết bị điện tử nhạy cảm và động cơ công suất lớn. CB chống rò giúp bảo vệ các thành phần này khỏi hư hỏng do dòng rò và đảm bảo an toàn cho kỹ thuật viên bảo trì.
• An toàn cho các cảm biến và thiết bị chấp hành: Ngăn ngừa sự cố lan truyền trong hệ thống điều khiển khi có lỗi rò điện từ một thành phần.

5. Khắc phục một số lỗi thường gặp khi sử dụng A9R50240

Hiện tượng 1: CB chống rò tự động ngắt (nhảy) không rõ nguyên nhân.

Nguyên nhân có thể:

• Có dòng rò thực sự trong hệ thống: Đây là trường hợp phổ biến nhất và cho thấy CB đang hoạt động đúng chức năng. Dòng rò có thể xuất phát từ một thiết bị điện bị hỏng (ví dụ: máy bơm nước, máy nước nóng, động cơ bị ẩm, lớp cách điện bị suy giảm), dây dẫn bị tróc vỏ chạm vào tường ẩm hoặc vỏ kim loại của thiết bị.
• Độ ẩm cao hoặc nước xâm nhập: Môi trường ẩm ướt, mưa tạt vào ổ cắm, thiết bị điện hoặc đường dây có thể gây ra dòng rò tạm thời.
• Tổng dòng rò của nhiều thiết bị vượt ngưỡng: Mỗi thiết bị điện đều có một lượng dòng rò tự nhiên rất nhỏ. Nếu trong mạch có quá nhiều thiết bị cùng hoạt động, tổng các dòng rò này có thể cộng dồn lại và vượt qua ngưỡng 30mA, khiến CB tác động. Điều này thường xảy ra ở các hệ thống cũ hoặc có nhiều thiết bị điện tử.
• Lắp đặt sai kỹ thuật: Đấu nối dây N (trung tính) của tải được bảo vệ bởi CB chống rò bị nối chung với dây N của các tải không qua CB chống rò, hoặc dây N bị chạm đất trước CB.
• CB bị lỗi (hiếm gặp): Bản thân CB có thể bị hỏng hóc bên trong.

Cách khắc phục:

• Cô lập và xác định nguồn rò: Tắt tất cả các thiết bị điện trong mạch được bảo vệ bởi CB. Bật lại CB. Sau đó, bật lần lượt từng thiết bị. Nếu CB nhảy khi bật một thiết bị cụ thể, thì thiết bị đó chính là nguồn gây rò. Kiểm tra, sửa chữa hoặc thay thế thiết bị này.
• Kiểm tra đường dây và ổ cắm: Kiểm tra trực quan các đường dây, ổ cắm, mối nối xem có bị ẩm ướt, hở, tróc vỏ cách điện không. Sửa chữa hoặc thay thế nếu cần.
• Phân chia lại tải: Nếu nghi ngờ do tổng dòng rò cao, xem xét việc chia tải ra thành nhiều nhánh nhỏ hơn, mỗi nhánh được bảo vệ bởi một CB chống rò riêng.
• Kiểm tra lại sơ đồ đấu dây: Đảm bảo dây N của tải chỉ đi qua CB chống rò và không bị nối tắt hoặc chạm đất trước CB. Tham khảo lại mục 3 (Hướng dẫn kết nối) hoặc sơ đồ từ nhà sản xuất.
• Thử CB khác: Nếu đã loại trừ các nguyên nhân trên, có thể thử thay thế bằng một CB chống rò A9R50240 mới để kiểm tra. Nếu CB mới hoạt động bình thường, CB cũ có thể đã bị lỗi.

Hiện tượng 2: CB chống rò không ngắt khi nhấn nút TEST.

Nguyên nhân có thể:

• Không có nguồn điện cấp vào CB: CB chỉ hoạt động (và nút TEST mới có tác dụng) khi có điện áp phù hợp cấp vào đầu vào.
• Đấu nối sai: Đấu sai dây pha (L) và dây trung tính (N) ở đầu vào hoặc đầu ra.
• Nút TEST bị kẹt hoặc hỏng: Do bụi bẩn hoặc lỗi cơ khí.
• CB bị lỗi: Mạch điện tử bên trong CB bị hỏng.

Cách khắc phục:

• Kiểm tra nguồn cấp: Dùng bút thử điện hoặc đồng hồ VOM kiểm tra xem có điện áp ở đầu vào của CB không.
• Kiểm tra lại đấu nối: Đảm bảo đấu đúng L-N theo hướng dẫn.
• Vệ sinh nút TEST: Thử nhấn nút TEST vài lần xem có khắc phục được không.
• Thay thế CB: Nếu các bước trên không giải quyết được vấn đề, CB có khả năng đã hỏng và cần được thay thế bằng một CB mới.

Hiện tượng 3: CB chống rò bị nóng bất thường khi hoạt động.

Nguyên nhân có thể:

• Tiếp điểm đấu nối lỏng lẻo: Đây là nguyên nhân phổ biến nhất gây phát nhiệt. Mối nối không chặt làm tăng điện trở tiếp xúc, gây nóng.
• Dây dẫn quá nhỏ so với tải: Dây dẫn có tiết diện không đủ lớn sẽ bị quá tải và nóng lên, nhiệt độ này có thể truyền sang CB.
• CB bị quá tải kéo dài: Mặc dù CB chống rò chủ yếu bảo vệ dòng rò, nhưng nếu dòng tải qua CB liên tục vượt quá 40A trong thời gian dài cũng có thể gây nóng (cần có MCB phối hợp để bảo vệ quá tải).
• CB bị lỗi bên trong (hiếm gặp).

Cách khắc phục:

• Kiểm tra và siết lại các đầu cốt: Ngắt điện, kiểm tra và siết chặt lại tất cả các vít kẹp ở đầu vào và đầu ra của CB.
• Kiểm tra tiết diện dây dẫn: Đảm bảo dây dẫn có tiết diện phù hợp với dòng tải 40A (tối thiểu 6mm² cho dây đồng).
• Kiểm tra dòng tải thực tế: Dùng ampe kìm đo dòng điện qua CB xem có vượt quá 40A không. Nếu có, cần xem xét lại phụ tải hoặc nâng cấp CB (và MCB bảo vệ quá tải tương ứng).
• Thay thế CB: Nếu CB vẫn nóng sau khi đã kiểm tra các yếu tố trên, có thể CB đã bị lỗi và cần thay thế.
