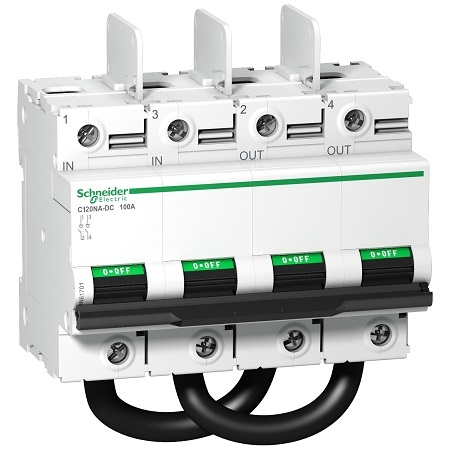

MCB DC Schneider A9N61701 100A 1000VDC 2P

MCB DC Schneider A9N61701 100A 1000VDC 2P chính là giải pháp bảo vệ tối ưu và đáng tin cậy cho các hệ thống điện một chiều công suất lớn, đảm bảo an toàn và hiệu suất vận hành vượt trội mà các kỹ sư và nhà quản lý kỹ thuật luôn tìm kiếm.

Tại thanhthienphu.vn, chúng tôi thấu hiểu những trăn trở của bạn về một hệ thống điện ổn định, và chiếc aptomat DC chuyên dụng này sẽ giúp bạn hiện thực hóa điều đó, mang lại sự an tâm tuyệt đối cho mọi công trình và dây chuyền sản xuất, đồng thời tối ưu hóa chi phí đầu tư và bảo trì, nâng cao hiệu quả năng lượng.

1. Cấu tạo chi tiết của A9N61701

• Vỏ ngoài và vật liệu cách điện cao cấp: Vỏ của aptomat DC Schneider A9N61701 được chế tạo từ vật liệu tổng hợp có khả năng chịu nhiệt cao, chống cháy và có độ bền cơ học vượt trội. Điều này đảm bảo thiết bị hoạt động ổn định ngay cả trong những môi trường công nghiệp khắc nghiệt, nơi nhiệt độ và độ ẩm có thể biến động. Vật liệu cách điện chất lượng cao cũng giúp ngăn ngừa nguy cơ rò rỉ điện, đảm bảo an toàn tối đa cho người vận hành và các thiết bị xung quanh.
• Cơ cấu tiếp điểm và cơ chế cắt tiên tiến: Trái tim của MCB chính là hệ thống tiếp điểm và cơ cấu cắt. Ở thiết bị bảo vệ mạch DC A9N61701, các tiếp điểm được làm từ hợp kim bạc đặc biệt, có khả năng dẫn điện tốt, giảm điện trở tiếp xúc và chịu được hồ quang điện cường độ lớn phát sinh khi ngắt mạch dòng DC. Cơ cấu cắt được thiết kế chính xác, đảm bảo tác động nhanh và dứt khoát khi phát hiện sự cố quá tải hoặc ngắn mạch, giảm thiểu thiệt hại cho thiết bị được bảo vệ và hệ thống điện.
• Buồng dập hồ quang chuyên dụng cho dòng DC: Việc dập tắt hồ quang điện trong mạch DC khó khăn hơn nhiều so với mạch AC do dòng điện không có điểm zero tự nhiên. MCB DC Schneider A9N61701 được trang bị buồng dập hồ quang với thiết kế đặc biệt, thường bao gồm nhiều tấm ngăn kim loại và sử dụng nguyên lý kéo dài hồ quang, làm mát và phân chia hồ quang thành nhiều đoạn nhỏ để dập tắt hiệu quả. Điều này giúp bảo vệ chính MCB khỏi hư hỏng do hồ quang và ngăn chặn nguy cơ cháy nổ, một vấn đề thường gặp ở các thiết bị bảo vệ không chuyên dụng cho DC hoặc đã lỗi thời.
• Thiết kế 2 cực (2P) tối ưu: Với cấu hình 2 cực, MCB này cho phép ngắt đồng thời cả hai dây dẫn trong mạch DC (dương và âm), đảm bảo cách ly hoàn toàn thiết bị hoặc nhánh mạch khỏi nguồn cung cấp khi có sự cố. Đây là yêu cầu an toàn cơ bản và quan trọng trong nhiều tiêu chuẩn lắp đặt điện một chiều, đặc biệt là trong các hệ thống năng lượng mặt trời nối lưới hoặc các hệ thống pin lưu trữ.
• Đầu nối chắc chắn và tiện lợi: Đầu nối của CB DC 2 cực A9N61701 được thiết kế để đảm bảo kết nối dây dẫn chắc chắn, giảm thiểu điện trở tiếp xúc và nguy cơ phát nhiệt tại điểm nối. Việc đấu nối cũng trở nên dễ dàng hơn, tiết kiệm thời gian lắp đặt cho kỹ thuật viên điện.

2. Những tính năng vượt trội của A9N61701

• Bảo vệ chuyên dụng cho điện áp cao DC: Với khả năng hoạt động ổn định ở điện áp lên đến 1000VDC, MCB A9N61701 là lựa chọn lý tưởng cho các ứng dụng như hệ thống năng lượng mặt trời quy mô lớn, trạm sạc xe điện nhanh, hệ thống lưu trữ năng lượng (BESS) và các hệ thống truyền động DC công suất cao. Đây là một thuộc tính hiếm và độc đáo, giải quyết bài toán an toàn cho các hệ thống điện áp cao mà các MCB thông thường không đáp ứng được.
• Dòng định mức 100A: Phù hợp với nhiều dãy công suất tải khác nhau, mang lại sự linh hoạt trong thiết kế và lựa chọn thiết bị.
• Khả năng cắt dòng ngắn mạch cao (Icu): Theo tiêu chuẩn IEC 60947-2, MCB DC Schneider A9N61701 có khả năng cắt dòng ngắn mạch đáng kể, giúp cô lập sự cố một cách nhanh chóng và an toàn, hạn chế tối đa thiệt hại cho thiết bị và hệ thống, đảm bảo tính liên tục của sản xuất.
• Bảo vệ quá tải và ngắn mạch tin cậy: Tích hợp cơ chế bảo vệ nhiệt (quá tải) và bảo vệ từ (ngắn mạch) với độ chính xác cao, đảm bảo thiết bị tác động đúng ngưỡng, bảo vệ hiệu quả cho dây dẫn và thiết bị đầu cuối.
• Tuổi thọ cơ khí và điện cao: Thiết kế và vật liệu chất lượng cao giúp sản phẩm có độ bền vượt trội, chịu được số lần đóng cắt lớn, giảm thiểu chi phí bảo trì và thay thế. Điều này trực tiếp giải quyết khó khăn về chi phí vận hành và thiết bị cũ kỹ thường xuyên hỏng hóc.
• Thiết kế 2 cực (2P): Bảo vệ đồng thời cả hai dây của nguồn DC (ví dụ L+ và L-), cung cấp mức độ an toàn cao hơn so với các loại MCB 1 cực trong nhiều ứng dụng.
• Dễ dàng lắp đặt và tích hợp: Kích thước nhỏ gọn, tiêu chuẩn lắp đặt trên thanh DIN rail 35mm phổ biến, giúp việc lắp đặt trong tủ điện trở nên nhanh chóng và thuận tiện.
• Tuân thủ các tiêu chuẩn quốc tế: Sản phẩm đáp ứng các tiêu chuẩn nghiêm ngặt như IEC 60947-2, khẳng định chất lượng và độ tin cậy ở cấp độ toàn cầu, giúp các kỹ sư và chủ doanh nghiệp an tâm khi lựa chọn và tích hợp vào hệ thống.

3. Hướng dẫn kết nối A9N61701

Bước 1: Chuẩn bị trước khi lắp đặt

• Đảm bảo an toàn: Luôn ngắt hoàn toàn nguồn điện cấp đến khu vực lắp đặt MCB. Sử dụng các thiết bị bảo hộ cá nhân cần thiết như găng tay cách điện, kính bảo hộ. Kiểm tra lại bằng bút thử điện để chắc chắn không còn điện áp.
• Kiểm tra MCB: Xác nhận MCB DC Schneider A9N61701 100A 1000VDC 2P là đúng mã sản phẩm, các thông số phù hợp với yêu cầu hệ thống. Kiểm tra ngoại quan xem có bị hư hỏng trong quá trình vận chuyển hay không.
• Chuẩn bị dụng cụ: Tua vít phù hợp với đầu ốc của MCB, kìm tuốt dây, kìm bấm cos (nếu sử dụng đầu cos), thiết bị đo kiểm (đồng hồ vạn năng).
• Xác định vị trí lắp đặt: Chọn vị trí lắp đặt trên thanh ray DIN trong tủ điện, đảm bảo không gian thông thoáng để MCB tản nhiệt tốt và dễ dàng thao tác.

Bước 2: Lắp đặt MCB lên thanh ray DIN

• Gài phần ngàm phía sau của MCB vào mép trên của thanh ray DIN.
• Ấn nhẹ phần dưới của MCB cho đến khi ngàm dưới khớp vào thanh ray. Đảm bảo MCB được giữ chắc chắn trên thanh ray.

Bước 3: Đấu nối dây dẫn điện

Xác định đúng cực tính (Quan trọng): Trên thân MCB DC Schneider A9N61701 thường có ký hiệu rõ ràng cho cực dương (+) và cực âm (-), hoặc ký hiệu đầu vào (LINE) và đầu ra (LOAD). Việc đấu nối sai cực tính trong mạch DC có thể làm giảm hiệu quả bảo vệ của MCB hoặc gây hư hỏng thiết bị. Thông thường, nguồn cấp sẽ được đấu vào đầu LINE và tải sẽ được đấu vào đầu LOAD. Tham khảo sơ đồ A9N61701 hoặc tài liệu kỹ thuật đi kèm để có thông tin chính xác nhất.

Chọn tiết diện dây dẫn phù hợp: Tiết diện dây dẫn phải đủ lớn để chịu được dòng tải 100A mà không gây sụt áp hoặc phát nhiệt quá mức. Tham khảo bảng chọn tiết diện dây theo dòng điện tiêu chuẩn (ví dụ, TCVN). Thông thường, với dòng 100A, có thể cần dây đồng tiết diện từ 25mm² trở lên, tùy thuộc vào chiều dài dây và phương pháp lắp đặt.

Tuốt vỏ cách điện và sử dụng đầu cos (nếu cần): Tuốt một đoạn vỏ cách điện ở đầu dây vừa đủ để cắm sâu vào cọc đấu dây của MCB. Nếu sử dụng dây đa lõi, nên dùng đầu cos để đảm bảo tiếp xúc tốt và tránh tưa dây. Bấm đầu cos chắc chắn vào dây dẫn.

Kết nối dây vào cọc đấu của MCB:

• Nới lỏng các vít ở cọc đấu dây.
• Đưa đầu dây (hoặc đầu cos) đã chuẩn bị vào cọc đấu dây tương ứng (IN/OUT, +/-). Đảm bảo dây dẫn được cắm sâu và chắc chắn.
• Siết chặt các vít lại với lực siết phù hợp theo khuyến cáo của nhà sản xuất (thường được ghi trên thân MCB hoặc tài liệu datasheet A9N61701). Việc siết không đủ chặt có thể gây tiếp xúc kém, phát nhiệt, trong khi siết quá chặt có thể làm hỏng đầu nối hoặc dây dẫn.

Bước 4: Kiểm tra sau khi lắp đặt

• Kiểm tra cơ học: Đảm bảo MCB được lắp chắc chắn, các dây dẫn được kết nối đúng cực tính và siết chặt. Dây dẫn phải được đi gọn gàng, không bị căng kéo hay cấn vào các cạnh sắc.
• Kiểm tra thông mạch (khi chưa cấp nguồn): Dùng đồng hồ vạn năng để kiểm tra thông mạch giữa đầu vào và đầu ra của từng cực khi MCB ở trạng thái ON và OFF để đảm bảo cơ cấu đóng cắt hoạt động.
• Kiểm tra cách điện (nếu có yêu cầu): Trong một số trường hợp, cần kiểm tra cách điện giữa các cực và giữa các cực với vỏ (nếu vỏ kim loại).

Bước 5: Cấp nguồn và thử nghiệm

• Sau khi hoàn tất các bước kiểm tra an toàn, cấp lại nguồn điện.
• Theo dõi hoạt động của MCB và tải. Nếu có thể, thực hiện thử nghiệm chức năng bảo vệ quá tải ở mức độ an toàn (nếu có thiết bị chuyên dụng).

4. Ứng dụng đa dạng của A9N61701

• Hệ thống năng lượng mặt trời (Solar PV Systems): Đây là một trong những ứng dụng chủ lực. Với điện áp DC lên đến 1000VDC (thậm chí 1500VDC trong các hệ thống lớn), MCB A9N61701 lý tưởng để bảo vệ các chuỗi pin mặt trời (string protection), hộp nối combiner box, hoặc đầu vào DC của inverter. Nó giúp cách ly an toàn khi có sự cố quá tải hoặc ngắn mạch, bảo vệ các tấm pin và inverter đắt tiền, đồng thời đảm bảo an toàn cho nhân viên vận hành và bảo trì.
• Hệ thống lưu trữ năng lượng (Battery Energy Storage Systems – BESS): Các hệ thống BESS ngày càng phổ biến, từ quy mô dân dụng đến công nghiệp và lưới điện. MCB DC A9N61701 được sử dụng để bảo vệ các dãy ắc quy, bộ chuyển đổi DC-DC, và các mạch nạp/xả, ngăn ngừa các rủi ro do dòng điện quá lớn hoặc ngắn mạch có thể gây hư hỏng pin và cháy nổ.
• Trạm sạc xe điện (EV Charging Stations): Đặc biệt là các trạm sạc nhanh DC (DC fast chargers) yêu cầu bảo vệ cho dòng điện một chiều công suất lớn và điện áp cao. A9N61701 đảm bảo an toàn cho cả thiết bị sạc và phương tiện đang sạc.
• Ngành Viễn thông và Trung tâm dữ liệu (Data Centers): Các hệ thống nguồn DC dự phòng (UPS, hệ thống 48VDC) trong ngành viễn thông và trung tâm dữ liệu yêu cầu độ tin cậy rất cao. MCB DC Schneider A9N61701 đảm bảo các nguồn cung cấp này được bảo vệ hiệu quả, duy trì hoạt động liên tục cho các thiết bị quan trọng.
• Phương tiện vận tải điện (Electric Transportation): Bao gồm tàu điện, xe lửa, xe buýt điện và các phương tiện công nghiệp sử dụng động cơ điện một chiều. MCB này bảo vệ các mạch động lực chính, hệ thống phụ trợ và pin.
• Hệ thống điện trên tàu thủy và giàn khoan ngoài khơi: Môi trường khắc nghiệt và yêu cầu an toàn cao đòi hỏi các thiết bị bảo vệ DC chuyên dụng và đáng tin cậy

5. Khắc phục một số lỗi thường gặp với A9N61701

MCB nhảy (trip) không rõ nguyên nhân hoặc nhảy thường xuyên:

Nguyên nhân có thể:

• Quá tải thực sự: Dòng điện qua MCB vượt quá 100A trong một khoảng thời gian nhất định. Điều này có thể do phụ tải tăng đột ngột hoặc có thêm thiết bị mới được kết nối vào mạch mà chưa tính toán lại.
• Ngắn mạch: Xảy ra chạm chập giữa cực dương và cực âm phía sau MCB.
• Đấu nối sai cực tính: Trong một số trường hợp, đấu sai cực có thể không gây sự cố ngay nhưng ảnh hưởng đến khả năng bảo vệ chính xác của MCB.
• Nhiệt độ môi trường quá cao: Nhiệt độ môi trường xung quanh MCB cao hơn mức cho phép có thể làm giảm ngưỡng tác động của cơ cấu bảo vệ nhiệt.
• MCB bị lỗi: Mặc dù hiếm gặp với sản phẩm chất lượng cao như của Schneider, nhưng không thể loại trừ khả năng MCB bị lỗi cơ cấu bên trong.
• Sụt áp nguồn: Đôi khi sụt áp nguồn đột ngột cũng có thể gây ra các hiện tượng bất thường cho thiết bị.

Cách khắc phục và kiểm tra:

• Kiểm tra dòng tải: Sử dụng ampe kìm để đo dòng điện thực tế qua MCB khi tải hoạt động. So sánh với dòng định mức 100A. Nếu dòng tải gần hoặc vượt ngưỡng, cần xem xét giảm tải hoặc nâng cấp MCB (nếu MCB hiện tại không phù hợp).
• Kiểm tra ngắn mạch: Ngắt nguồn, sử dụng đồng hồ vạn năng (chế độ đo điện trở hoặc thông mạch) để kiểm tra xem có sự thông mạch giữa hai cực đầu ra của MCB hoặc giữa các dây dẫn phía tải hay không.
• Kiểm tra cực tính: Đảm bảo đấu nối đúng cực (+) và (-) theo hướng dẫn.
• Kiểm tra nhiệt độ môi trường: Đảm bảo tủ điện thông thoáng, nhiệt độ môi trường nằm trong dải hoạt động cho phép của MCB (thường được ghi trong datasheet A9N61701).
• Thử nghiệm MCB (nếu có điều kiện): Sử dụng thiết bị thử nghiệm MCB chuyên dụng để kiểm tra đặc tính tác động. Nếu nghi ngờ MCB lỗi, nên thay thế bằng một MCB mới tương đương để kiểm tra.

MCB không nhảy (không trip) khi có sự cố quá tải hoặc ngắn mạch:

Nguyên nhân có thể:

• Chọn sai thông số MCB: MCB có dòng định mức quá cao so với dòng sự cố thực tế, hoặc đặc tính ngắt không phù hợp với loại tải.
• MCB bị hỏng cơ cấu cắt: Đây là trường hợp nguy hiểm, cần được phát hiện và xử lý ngay.
• Kết nối lỏng lẻo tại các đầu cực: Dòng sự cố không đủ lớn để tác động MCB do điện trở tiếp xúc cao.

Cách khắc phục và kiểm tra:

• Xem xét lại việc lựa chọn MCB: Đảm bảo thông số MCB (dòng định mức, điện áp, dòng cắt, đặc tuyến) phù hợp với tính toán thiết kế và loại tải bảo vệ.
• Thay thế MCB: Nếu nghi ngờ MCB hỏng, cần thay thế ngay bằng một MCB mới, chính hãng và đúng thông số.
• Kiểm tra và siết lại các đầu nối: Đảm bảo tất cả các kết nối điện được siết chặt.

MCB bị nóng bất thường khi hoạt động:

Nguyên nhân có thể:

• Tiếp xúc kém tại các đầu nối: Đây là nguyên nhân phổ biến nhất, gây phát sinh nhiệt do điện trở tiếp xúc cao.
• Quá tải kéo dài nhưng chưa đến ngưỡng trip: MCB hoạt động ở dòng gần ngưỡng định mức trong thời gian dài.
• Tiết diện dây dẫn không đủ lớn: Dây dẫn quá nhỏ so với dòng tải cũng gây phát nhiệt.
• MCB bị lỗi bên trong.

Cách khắc phục và kiểm tra:

• Siết lại các đầu nối: Ngắt điện, kiểm tra và siết chặt lại tất cả các vít ở cọc đấu dây của MCB.
• Kiểm tra dòng tải: Đo dòng điện thực tế. Nếu quá tải, cần xử lý như mục 1.
• Kiểm tra tiết diện dây: Đảm bảo dây dẫn có tiết diện phù hợp.
• Kiểm tra nhiệt độ bằng camera nhiệt (nếu có): Giúp xác định chính xác điểm phát nhiệt.
• Nếu các yếu tố trên đều ổn mà MCB vẫn nóng, cân nhắc thay thế MCB.

6. Liên hệ thanhthienphu.vn để được tư vấn

Tại sao nên lựa chọn MCB DC Schneider A9N61701 và dịch vụ của thanhthienphu.vn?

• Sản phẩm chính hãng 100%: Cam kết nguồn gốc xuất xứ rõ ràng, đầy đủ chứng từ CO/CQ.
• Giá cả cạnh tranh: Chính sách giá ưu đãi, chiết khấu hấp dẫn cho đơn hàng số lượng lớn và khách hàng thân thiết.
• Tư vấn kỹ thuật chuyên nghiệp: Đội ngũ kỹ sư giàu kinh nghiệm, am hiểu sâu sắc về sản phẩm và ứng dụng, sẵn sàng hỗ trợ bạn lựa chọn, lắp đặt và vận hành.
• Hàng tồn kho đa dạng: Luôn có sẵn nhiều mã hàng số lượng lớn, đáp ứng nhanh chóng mọi nhu cầu.
• Giao hàng nhanh chóng toàn quốc: Với kho hàng đa dạng và quy trình làm việc chuyên nghiệp, đảm bảo cung ứng sản phẩm kịp thời cho mọi dự án của bạn trên toàn quốc, đặc biệt tại các trung tâm công nghiệp lớn như Thành phố Hồ Chí Minh, Hà Nội, Đà Nẵng, Bình Dương, Đồng Nai.
• Dịch vụ hậu mãi chu đáo: Chính sách bảo hành chính hãng, hỗ trợ kỹ thuật sau bán hàng tận tình.
