Tiếp điểm phụ báo lỗi OC Schneider A9N26929: Giải pháp giám sát sự cố ưu việt cho hệ thống điện công nghiệp của bạn, đồng hành cùng thanhthienphu.vn mang đến sự an tâm và hiệu quả vượt trội.
Thiết bị cảnh báo lỗi Schneider này là thành phần không thể thiếu giúp bạn nâng cao độ tin cậy vận hành, đảm bảo an toàn tối đa và tối ưu hóa quy trình bảo trì.

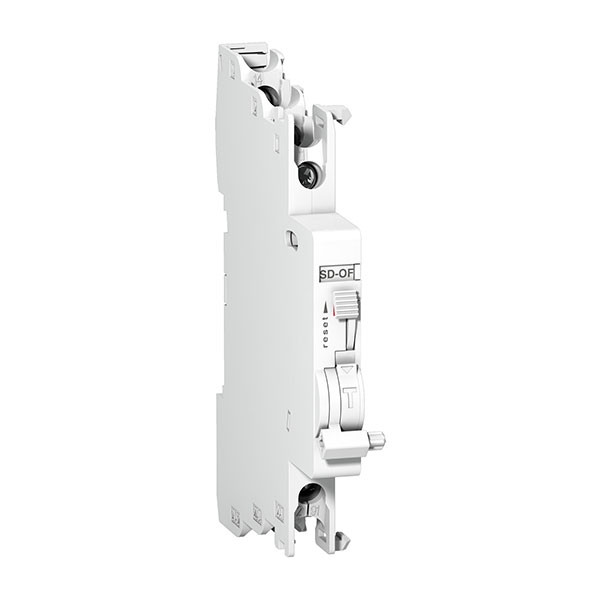

1. Cấu tạo chính của A9N26929
- Vỏ ngoài: Được chế tạo từ nhựa Polyamide (PA) cao cấp, có khả năng chống cháy, cách điện tốt và chịu được va đập cơ học. Màu trắng đặc trưng của dòng Acti9 không chỉ tạo sự đồng bộ mà còn giúp dễ dàng nhận diện trong tủ điện. Vật liệu này cũng bền bỉ với sự thay đổi nhiệt độ trong môi trường công nghiệp (-35°C đến +70°C), đảm bảo hoạt động ổn định dài lâu.
- Cơ cấu cơ khí bên trong: Trái tim của A9N26929 là bộ cơ cấu liên kết cơ khí chính xác. Khi MCB tương thích tác động (trip) do sự cố quá dòng (Over Current – OC) hoặc ngắn mạch, một chốt hoặc lẫy cơ khí trên MCB sẽ tác động vào cơ cấu này. Cơ cấu này sau đó sẽ chuyển đổi trạng thái của các tiếp điểm điện bên trong (từ NO sang NC và ngược lại). Sự tinh vi trong thiết kế đảm bảo độ nhạy và chính xác cao, chỉ báo lỗi khi có sự cố thực sự liên quan đến OC/ngắn mạch, phân biệt với việc ngắt MCB thủ công.
- Tiếp điểm điện (Contacts): Bao gồm một cặp tiếp điểm có thể cấu hình là thường mở (NO – Normally Open) hoặc thường đóng (NC – Normally Closed). Các tiếp điểm này thường được làm từ hợp kim bạc (Silver alloy) hoặc vật liệu tương đương, đảm bảo khả năng dẫn điện tốt, chống hồ quang và có độ bền điện cao (lên đến 10,000 chu kỳ đóng cắt dưới tải định mức). Thiết kế tiếp điểm kép (NO/NC) mang lại sự linh hoạt tối đa cho việc tích hợp vào các hệ thống giám sát và điều khiển khác nhau (PLC, đèn báo, còi…).
- Đầu nối dây (Terminals): Sử dụng kiểu đầu nối kẹp vít chắc chắn, dễ dàng thao tác đấu nối dây dẫn. Các vít được làm từ thép chất lượng cao, đảm bảo lực kẹp ổn định, chống lỏng lẻo do rung động trong quá trình vận hành. Đầu nối này cho phép kết nối dây dẫn có tiết diện lên đến 2.5 mm², phù hợp với đa số các loại dây điều khiển thông dụng trong tủ điện công nghiệp.
- Cơ cấu gài lắp (Mounting Mechanism): Thiết kế lẫy gài thông minh ở mặt sau giúp việc lắp đặt Tiếp điểm phụ báo lỗi OC Schneider A9N26929 vào cạnh trái của MCB Acti9 iC60, iID, iSW-NA trở nên cực kỳ nhanh chóng và dễ dàng, không cần dụng cụ đặc biệt. Cơ cấu này đảm bảo phụ kiện được gắn chắc chắn, tiếp xúc tốt với cơ cấu báo lỗi của MCB.
- Cần chỉ thị trạng thái (Optional Indicator): Một số phiên bản hoặc cách lắp đặt có thể đi kèm hoặc cho phép quan sát trực quan trạng thái tiếp điểm thông qua một cửa sổ nhỏ hoặc chỉ thị màu, giúp kiểm tra nhanh chóng tại chỗ.
2. Các tính năng chính ưu việt của A9N26929
- Chức năng báo lỗi OC/Ngắn mạch chuyên biệt: Đây là tính năng cốt lõi và quan trọng nhất. A9N26929 chỉ thay đổi trạng thái tiếp điểm khi MCB tác động do sự cố quá dòng (lâu dài hoặc tức thời) hoặc ngắn mạch. Nó không báo tín hiệu khi MCB được tắt bằng tay hoặc do tác động của các phụ kiện khác như cuộn cắt Shunt Trip (MX) hay cuộn bảo vệ thấp áp (MN). Điều này giúp hệ thống giám sát (SCADA, PLC, BMS) hoặc nhân viên vận hành xác định chính xác nguyên nhân gây ngắt mạch là do lỗi nghiêm trọng cần kiểm tra, phân biệt với các thao tác vận hành thông thường. Tính năng này cực kỳ hữu ích trong việc chẩn đoán nhanh sự cố, tiết kiệm thời gian và công sức khắc phục.
- Tích hợp liền mạch và dễ dàng: Được thiết kế hoàn hảo để lắp đặt trực tiếp vào cạnh trái của các dòng MCB và RCCB Acti9 phổ biến như iC60, iID, iSW-NA. Việc lắp đặt chỉ đơn giản là thao tác gài cơ khí, không cần đấu nối dây phức tạp giữa MCB và tiếp điểm phụ, tiết kiệm đáng kể thời gian thi công và giảm thiểu lỗi lắp đặt. Kích thước nhỏ gọn (chỉ chiếm 0.5 mô-đun) giúp tiết kiệm không gian quý giá trong tủ điện.
- Tiếp điểm linh hoạt (1 NO/NC): Cung cấp cả tiếp điểm thường mở (NO) và thường đóng (NC) trên cùng một thiết bị. Sự linh hoạt này cho phép các kỹ sư thiết kế hệ thống điều khiển lựa chọn kiểu tín hiệu phù hợp nhất với logic mạch của mình. Ví dụ, có thể dùng tiếp điểm NC để cấp nguồn cho đèn báo lỗi (đèn tắt khi bình thường, sáng khi có lỗi) hoặc dùng tiếp điểm NO để gửi tín hiệu đến PLC (có tín hiệu khi có lỗi).
- Độ tin cậy và độ bền vượt trội: Sản xuất theo tiêu chuẩn quốc tế IEC/EN 60947-5-1, A9N26929 đảm bảo hoạt động ổn định và chính xác trong môi trường công nghiệp khắc nghiệt. Với độ bền cơ học lên đến 20,000 chu kỳ và độ bền điện 10,000 chu kỳ, sản phẩm mang lại sự an tâm về tuổi thọ và giảm thiểu nhu cầu thay thế hay bảo trì thường xuyên, giúp tối ưu hóa chi phí vòng đời sản phẩm.
- Nâng cao khả năng giám sát và chẩn đoán: Khi kết hợp với hệ thống điều khiển và giám sát (PLC, SCADA, HMI), tiếp điểm phụ A9N26929 cho phép giám sát trạng thái lỗi của từng MCB từ xa. Điều này đặc biệt quan trọng đối với các hệ thống lớn, phức tạp hoặc đặt ở các vị trí khó tiếp cận. Việc nhận biết nhanh chóng và chính xác vị trí MCB bị lỗi giúp rút ngắn thời gian dừng máy, tối ưu hóa quy trình bảo trì dự phòng và nâng cao hiệu quả sản xuất tổng thể.
- Tăng cường an toàn hệ thống: Việc cảnh báo sớm và chính xác về các sự cố quá dòng hoặc ngắn mạch giúp ngăn ngừa các hư hỏng nghiêm trọng hơn cho thiết bị điện và giảm thiểu nguy cơ cháy nổ, đảm bảo an toàn cho con người và tài sản. Đây là một yếu tố then chốt trong việc tuân thủ các quy định về an toàn điện.
3. Hướng dẫn kết nối chi tiết A9N26929
Lưu ý quan trọng trước khi bắt đầu:
- Ngắt hoàn toàn nguồn điện: Luôn đảm bảo rằng nguồn điện cung cấp cho MCB và khu vực làm việc đã được ngắt hoàn toàn và khóa lại (lock-out/tag-out) để tránh tai nạn điện giật.
- Sử dụng dụng cụ phù hợp: Chuẩn bị các dụng cụ cần thiết như tuốc nơ vít cách điện phù hợp với đầu vít của terminal, kìm tuốt dây, bút thử điện.
- Đọc kỹ tài liệu: Tham khảo thêm tài liệu hướng dẫn lắp đặt (installation sheet) đi kèm sản phẩm hoặc datasheet A9N26929 từ Schneider Electric để có thông tin đầy đủ nhất.
Các bước thực hiện:
Chuẩn bị MCB: Đảm bảo MCB Acti9 (iC60, iID, iSW-NA…) đang ở trạng thái OFF (gạt xuống). Kiểm tra xem MCB có tương thích với A9N26929 hay không (thường các dòng Acti9 đều có khả năng gắn phụ kiện).
Xác định vị trí lắp đặt: Tiếp điểm phụ báo lỗi OC A9N26929 được thiết kế để lắp vào phía bên trái của MCB. Hãy quan sát kỹ MCB và vị trí khe gài dành cho phụ kiện.
Gắn tiếp điểm phụ vào MCB:
- Đặt A9N26929 sát vào cạnh trái của MCB, căn chỉnh sao cho các lẫy gài ở mặt sau của tiếp điểm phụ khớp vào các khe tương ứng trên thân MCB.
- Ấn nhẹ nhàng nhưng dứt khoát cho đến khi nghe tiếng ‘click’, báo hiệu các lẫy gài đã vào khớp hoàn toàn và tiếp điểm phụ được giữ chắc chắn trên MCB. Kiểm tra lại độ chắc chắn bằng cách thử lắc nhẹ.
Đấu nối dây tín hiệu:
- Xác định các đầu nối (terminal) trên A9N26929. Thông thường sẽ có 3 hoặc 4 đầu nối, tương ứng với tiếp điểm chung (COM), tiếp điểm thường mở (NO) và tiếp điểm thường đóng (NC). Sơ đồ đấu dây thường được in trực tiếp trên thân sản phẩm hoặc trong tài liệu đi kèm. Ví dụ: terminal 95 (COM), 96 (NC), 98 (NO).
- Chuẩn bị dây tín hiệu: Sử dụng dây điều khiển có tiết diện phù hợp (tối đa 2.5 mm²). Tuốt vỏ đầu dây khoảng 8-10mm. Nếu dùng dây nhiều sợi, nên sử dụng đầu cốt (ferrule) để đảm bảo kết nối tốt và tránh tưa dây.
- Nới lỏng các vít tại đầu nối cần sử dụng (ví dụ, nếu cần tín hiệu báo lỗi dạng thường đóng để cấp cho đèn báo, bạn sẽ dùng COM và NC).
- Đưa đầu dây đã tuốt vào lỗ của đầu nối.
- Siết chặt vít lại với lực vừa đủ, đảm bảo dây được giữ chắc chắn nhưng không làm hỏng đầu nối hoặc dây dẫn. Kiểm tra lại độ chắc chắn bằng cách kéo nhẹ dây.
- Đấu nối đầu dây còn lại vào thiết bị nhận tín hiệu (PLC, relay trung gian, đèn báo, còi báo…).
Kiểm tra hoạt động (sau khi đã đảm bảo an toàn và cấp lại nguồn cho mạch điều khiển nếu cần):
- Trạng thái bình thường: Khi MCB đang ON và không có lỗi, tiếp điểm NO sẽ hở mạch và NC sẽ đóng mạch.
- Kiểm tra nút Test (nếu có trên MCB): Một số MCB có nút Test mô phỏng sự cố. Nhấn nút Test, MCB sẽ trip và A9N26929 phải chuyển trạng thái (NO đóng, NC mở).
- Kiểm tra khi có lỗi thực (nếu có thể mô phỏng an toàn): Khi MCB trip do quá tải hoặc ngắn mạch thực sự, A9N26929 cũng phải chuyển trạng thái tương ứng.
- Kiểm tra khi tắt thủ công: Gạt MCB về OFF bằng tay. Lúc này, A9N26929 không được thay đổi trạng thái (vẫn giữ nguyên như trạng thái bình thường). Đây là điểm khác biệt quan trọng so với tiếp điểm phụ báo trạng thái ON/OFF (OF).
Sơ đồ nối dây tham khảo (Ví dụ đơn giản với đèn báo lỗi):
- Nguồn dương (+) của bộ nguồn điều khiển (ví dụ 24VDC hoặc 220VAC) -> Tiếp điểm COM (95) của A9N26929.
- Tiếp điểm NC (96) của A9N26929 -> Một đầu của đèn báo lỗi.
- Đầu còn lại của đèn báo lỗi -> Nguồn âm (-) hoặc dây trung tính (N) của bộ nguồn điều khiển.
Kết quả: Khi MCB hoạt động bình thường, tiếp điểm NC đóng, mạch kín, đèn báo lỗi SÁNG (hoặc ngược lại tùy logic mong muốn, có thể dùng NO). Khi MCB trip do lỗi OC, tiếp điểm NC mở, mạch hở, đèn báo lỗi TẮT (hoặc SÁNG nếu dùng NO).
4. Ứng dụng đa dạng của A9N26929
- Giám sát và bảo vệ động cơ: Trong các dây chuyền sản xuất công nghiệp (cơ khí, chế tạo, thực phẩm, dệt may…), động cơ điện là trái tim của hệ thống. MCB thường được sử dụng để bảo vệ mạch cấp nguồn cho động cơ khỏi quá tải và ngắn mạch. Việc lắp thêm A9N26929 cho phép hệ thống điều khiển trung tâm (PLC) hoặc người vận hành biết ngay lập tức khi MCB bảo vệ động cơ nào đó bị trip do sự cố. Điều này giúp nhanh chóng xác định vị trí lỗi, kiểm tra nguyên nhân (kẹt cơ khí, lỗi động cơ, sự cố nguồn…) và khắc phục, giảm thiểu thời gian dừng chuyền sản xuất.
- Hệ thống chiếu sáng quan trọng và khẩn cấp: Tại các nhà máy, tòa nhà, khu công nghiệp, bệnh viện, hệ thống chiếu sáng an ninh, chiếu sáng lối thoát hiểm hoặc các khu vực làm việc quan trọng cần được đảm bảo hoạt động liên tục. A9N26929 lắp trên MCB cấp nguồn cho các mạch chiếu sáng này có thể gửi tín hiệu cảnh báo đến phòng điều khiển hoặc hệ thống quản lý tòa nhà (BMS) khi có sự cố mất nguồn do lỗi, giúp bộ phận kỹ thuật nhanh chóng xử lý, đảm bảo an toàn và an ninh.
- Quản lý năng lượng và phân phối điện: Trong các tủ phân phối điện tổng (MSB) hoặc tủ phân phối nhánh (DB), việc giám sát trạng thái lỗi của các MCB tổng hoặc nhánh cấp nguồn cho các khu vực, thiết bị quan trọng là rất cần thiết. A9N26929 giúp nhận biết sớm các sự cố quá tải hoặc ngắn mạch trên từng nhánh, hỗ trợ việc phân tích phụ tải, xác định các khu vực có vấn đề và lên kế hoạch bảo trì hoặc nâng cấp hệ thống điện hiệu quả hơn.
- Hệ thống tự động hóa và điều khiển quá trình: Trong các dây chuyền tự động hóa, robot công nghiệp, hệ thống điều khiển nhiệt độ, áp suất…, việc một MCB bị trip do lỗi có thể gây dừng cả một quy trình phức tạp. A9N26929 cung cấp tín hiệu đầu vào quan trọng cho PLC, cho phép lập trình các kịch bản xử lý lỗi tự động, ví dụ như dừng an toàn các thiết bị liên quan, hiển thị cảnh báo chi tiết trên HMI, hoặc gửi thông báo đến người quản lý.
- Ngành năng lượng (Điện lực, Năng lượng tái tạo): Trong các trạm biến áp phụ tải, tủ điều khiển tuabin gió, hệ thống pin mặt trời, việc giám sát các mạch bảo vệ là cực kỳ quan trọng để đảm bảo tính liên tục và an toàn của việc cung cấp hoặc phát điện. A9N26929 giúp theo dõi tình trạng lỗi của các MCB bảo vệ mạch DC, AC, mạch điều khiển, cung cấp dữ liệu cho hệ thống SCADA.
- Xây dựng và cơ sở hạ tầng: Tại các công trình lớn như nhà máy, khu công nghiệp, trung tâm thương mại, sân bay, việc tích hợp tín hiệu lỗi từ A9N26929 vào hệ thống BMS giúp đội ngũ quản lý vận hành tòa nhà có cái nhìn tổng thể về tình trạng hệ thống điện, phản ứng nhanh chóng với các sự cố, đảm bảo tiện nghi và an toàn cho người sử dụng.
5. Khắc phục một số tình huống thường gặp khi sử dụng A9N26929
Tình huống 1: MCB trip do lỗi OC/ngắn mạch nhưng tiếp điểm phụ A9N26929 không thay đổi trạng thái (không gửi tín hiệu lỗi).
Nguyên nhân có thể:
- Lắp đặt chưa đúng cách: Tiếp điểm phụ chưa được gài chắc chắn vào MCB, lẫy gài chưa vào khớp hoàn toàn, làm cho cơ cấu cơ khí bên trong không được tác động khi MCB trip.
- Sử dụng sai loại tiếp điểm phụ: Có thể đã lắp nhầm tiếp điểm phụ báo trạng thái ON/OFF (OF – mã A9A26924) thay vì tiếp điểm phụ báo lỗi OC (A9N26929). Tiếp điểm OF chỉ báo trạng thái đóng/mở của tiếp điểm chính MCB, không phân biệt nguyên nhân trip.
- Tiếp điểm phụ bị lỗi cơ khí bên trong: Hiếm gặp với sản phẩm Schneider chính hãng, nhưng có thể xảy ra do va đập mạnh hoặc lỗi sản xuất.
- MCB không tương thích: Mặc dù hiếm, cần kiểm tra lại MCB có nằm trong danh sách tương thích với A9N26929 không.
Cách khắc phục:
- Ngắt nguồn điện an toàn.
- Kiểm tra lại việc lắp đặt A9N26929, đảm bảo đã gài đúng vị trí (bên trái MCB) và nghe tiếng ‘click’ chắc chắn. Thử tháo ra và lắp lại.
- Xác nhận lại mã hàng trên tiếp điểm phụ là A9N26929. Nếu là mã khác (như A9A26924), cần thay thế bằng đúng loại báo lỗi OC.
- Kiểm tra bằng cách nhấn nút Test trên MCB (nếu có) để xem tiếp điểm phụ có hoạt động không.
- Nếu đã kiểm tra các bước trên mà vẫn không hoạt động, có thể tiếp điểm phụ bị lỗi. Liên hệ nhà cung cấp (như thanhthienphu.vn) để được kiểm tra và bảo hành nếu cần.
Tình huống 2: MCB được tắt bằng tay (gạt về OFF) nhưng tiếp điểm phụ A9N26929 lại gửi tín hiệu báo lỗi.
Nguyên nhân có thể:
- Lắp nhầm loại tiếp điểm phụ: Đây là nguyên nhân phổ biến nhất. Bạn có thể đã lắp nhầm tiếp điểm phụ báo trạng thái ON/OFF (OF – A9A26924). Tiếp điểm OF sẽ thay đổi trạng thái mỗi khi MCB ON hoặc OFF, bất kể lý do gì.
Cách khắc phục:
- Ngắt nguồn điện an toàn.
- Kiểm tra mã hàng trên tiếp điểm phụ. Nếu không phải là A9N26929, hãy thay thế bằng đúng loại Tiếp điểm phụ báo lỗi OC Schneider A9N26929.
Tình huống 3: Tín hiệu từ A9N26929 chập chờn hoặc không ổn định.
Nguyên nhân có thể:
- Đấu nối dây lỏng lẻo: Các vít tại đầu nối của A9N26929 hoặc tại thiết bị nhận tín hiệu (PLC, relay…) chưa được siết chặt, gây tiếp xúc không tốt.
- Dây dẫn bị đứt ngầm hoặc chất lượng kém: Dây tín hiệu có thể bị tổn thương trong quá trình thi công hoặc sử dụng loại dây không đạt chuẩn.
- Nhiễu điện từ: Trong môi trường công nghiệp có nhiều thiết bị công suất lớn, nhiễu điện từ có thể ảnh hưởng đến tín hiệu điều khiển yếu.
- Tiếp điểm điện bên trong A9N26929 bị oxy hóa hoặc mòn: Hiếm gặp với sản phẩm mới, nhưng có thể xảy ra sau thời gian dài sử dụng trong môi trường khắc nghiệt.
Cách khắc phục:
- Ngắt nguồn điện an toàn.
- Kiểm tra và siết lại tất cả các đầu nối dây liên quan đến A9N26929.
- Kiểm tra thông mạch của dây dẫn bằng đồng hồ VOM. Thay thế nếu phát hiện đứt ngầm.
- Nếu nghi ngờ do nhiễu, thử sử dụng dây tín hiệu có vỏ bọc chống nhiễu và đi dây tách biệt với các đường dây động lực.
- Nếu các bước trên không giải quyết được, có thể tiếp điểm phụ đã hết tuổi thọ hoặc bị lỗi. Cân nhắc thay thế.
6. Liên hệ thanhthienphu.vn ngay hôm nay
Tại thanhthienphu.vn, chúng tôi không chỉ cung cấp sản phẩm Tiếp điểm phụ báo lỗi OC Schneider A9N26929 chính hãng, chất lượng cao với mức giá cạnh tranh, mà còn mang đến một trải nghiệm mua sắm và hỗ trợ kỹ thuật toàn diện, được xây dựng dựa trên sự thấu hiểu sâu sắc nhu cầu và khó khăn của khách hàng trong ngành điện công nghiệp:
- Sản phẩm chính hãng 100%: Chúng tôi cam kết mọi sản phẩm Schneider Electric, bao gồm A9N26929, đều là hàng chính hãng, có đầy đủ chứng từ CO/CQ, đảm bảo chất lượng và nguồn gốc xuất xứ rõ ràng. Nói không với hàng giả, hàng kém chất lượng.
- Tư vấn kỹ thuật chuyên sâu: Đội ngũ kỹ sư và chuyên viên giàu kinh nghiệm của thanhthienphu.vn luôn sẵn sàng lắng nghe, phân tích nhu cầu cụ thể của bạn và tư vấn giải pháp phù hợp nhất. Chúng tôi không chỉ bán sản phẩm, chúng tôi cung cấp giải pháp tối ưu cho hệ thống của bạn.
- Giá cả cạnh tranh và chính sách ưu đãi: Chúng tôi hiểu rằng chi phí là một yếu tố quan trọng. thanhthienphu.vn luôn nỗ lực mang đến mức giá tốt nhất thị trường cùng các chương trình khuyến mãi hấp dẫn dành cho khách hàng thân thiết và các dự án lớn.
- Giao hàng nhanh chóng, toàn quốc: Với hệ thống kho hàng và đối tác vận chuyển chuyên nghiệp, chúng tôi đảm bảo giao hàng tận nơi nhanh chóng, đúng hẹn tại TP. Hồ Chí Minh, Hà Nội, Đà Nẵng, Bình Dương và khắp các tỉnh thành trên cả nước.
- Hỗ trợ kỹ thuật sau bán hàng: Chúng tôi đồng hành cùng bạn trong suốt quá trình sử dụng sản phẩm, sẵn sàng hỗ trợ lắp đặt, khắc phục sự cố và cung cấp tài liệu kỹ thuật cần thiết. Sự hài lòng và thành công của bạn là ưu tiên hàng đầu của chúng tôi.
- Giải pháp toàn diện: Ngoài A9N26929, thanhthienphu.vn còn cung cấp đầy đủ các dòng sản phẩm thiết bị điện công nghiệp và tự động hóa khác của Schneider Electric và nhiều thương hiệu uy tín khác, giúp bạn dễ dàng lựa chọn và đồng bộ hóa hệ thống.
Đừng để những sự cố không đáng có làm gián đoạn hoạt động của bạn. Hãy nâng cấp hệ thống giám sát điện của bạn ngay hôm nay với Tiếp điểm phụ báo lỗi OC Schneider A9N26929 từ thanhthienphu.vn.
